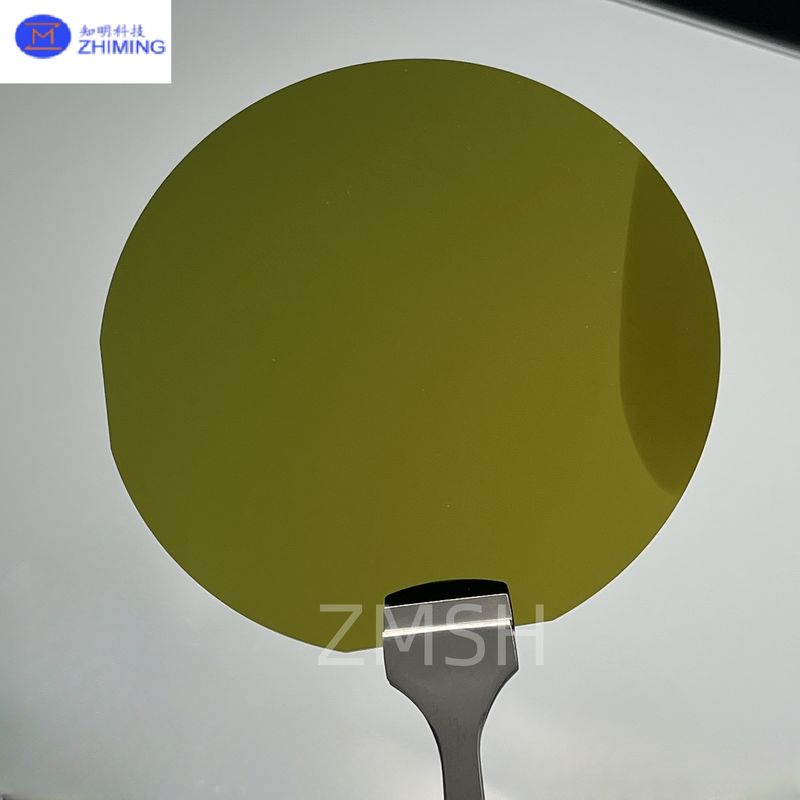

SiC এপিটাক্সিয়াল ওয়েফার ওভারভিউ

SiC Epitaxial Wafers এখন SiC শিল্পে সবচেয়ে উন্নত ফর্ম ফ্যাক্টর হিসেবে আবির্ভূত হচ্ছে। বস্তুগত বিজ্ঞান এবং উত্পাদন ক্ষমতার কাটিয়া প্রান্তের প্রতিনিধিত্ব করে, 8" SiC এপিটাক্সিয়াল ওয়েফারগুলি ডিভাইস প্রতি খরচ কমিয়ে পাওয়ার ডিভাইসের উত্পাদন বৃদ্ধির জন্য অতুলনীয় সুযোগ দেয়।

বৈদ্যুতিক যানবাহন, পুনর্নবীকরণযোগ্য শক্তি, এবং শিল্প শক্তি ইলেকট্রনিক্সের চাহিদা বিশ্বব্যাপী বাড়তে থাকায়, ওয়েফারগুলি উচ্চ থ্রুপুট, ভাল ফলন এবং কম উত্পাদন খরচ সহ একটি নতুন প্রজন্মের SiC MOSFET, ডায়োড এবং সমন্বিত পাওয়ার মডিউলগুলিকে সক্ষম করছে৷

প্রশস্ত ব্যান্ডগ্যাপ বৈশিষ্ট্য, উচ্চ তাপ পরিবাহিতা এবং ব্যতিক্রমী ব্রেকডাউন ভোল্টেজ সহ, SiC ওয়েফারগুলি উন্নত পাওয়ার ইলেকট্রনিক্সে কর্মক্ষমতা এবং দক্ষতার নতুন স্তর আনলক করছে।

কিভাবে SiC Epitaxial Wafers তৈরি করা হয়

SiC এপিটাক্সিয়াল ওয়েফার তৈরির জন্য পরবর্তী প্রজন্মের CVD চুল্লি, সুনির্দিষ্ট ক্রিস্টাল গ্রোথ কন্ট্রোল এবং আল্ট্রা-ফ্ল্যাট সাবস্ট্রেট প্রযুক্তি প্রয়োজন:

1. সাবস্ট্রেট ফ্যাব্রিকেশন
   মনোক্রিস্টালাইন SiC সাবস্ট্রেটগুলি উচ্চ-তাপমাত্রার পরমানন্দ কৌশলের মাধ্যমে উত্পাদিত হয় এবং পরবর্তীতে সাব-ন্যানোমিটার রুক্ষতায় পালিশ করা হয়।

2. সিভিডি এপিটাক্সিয়াল বৃদ্ধি
   উন্নত বৃহৎ-স্কেল CVD সরঞ্জামগুলি 8" সাবস্ট্রেটগুলিতে উচ্চ-মানের SiC এপিটাক্সিয়াল স্তরগুলি জমা করতে ~1600 °C এ কাজ করে, বৃহত্তর এলাকা পরিচালনা করার জন্য অপ্টিমাইজড গ্যাস প্রবাহ এবং তাপমাত্রার অভিন্নতা সহ।

3. উপযোগী ডোপিং
   এন-টাইপ বা পি-টাইপ ডোপিং প্রোফাইলগুলি সম্পূর্ণ 300 মিমি ওয়েফার জুড়ে উচ্চ অভিন্নতার সাথে তৈরি করা হয়।

4. যথার্থ মেট্রোলজি
   অভিন্নতা নিয়ন্ত্রণ, স্ফটিক ত্রুটি পর্যবেক্ষণ, এবং ইন-সিটু প্রক্রিয়া ব্যবস্থাপনা ওয়েফার সেন্টার থেকে প্রান্ত পর্যন্ত ধারাবাহিকতা নিশ্চিত করে।

5. ব্যাপক মানের নিশ্চয়তা
   প্রতিটি ওয়েফার এর মাধ্যমে যাচাই করা হয়:

   • এএফএম, রমন এবং এক্সআরডি

   • সম্পূর্ণ-ওয়েফার ত্রুটি ম্যাপিং

   • পৃষ্ঠের রুক্ষতা এবং ওয়ার্প বিশ্লেষণ

   • বৈদ্যুতিক সম্পত্তি পরিমাপ

স্পেসিফিকেশন

অ্যাপ্লিকেশন

 SiC এপিটাক্সিয়াল ওয়েফারগুলি সহ সেক্টরগুলিতে নির্ভরযোগ্য পাওয়ার ডিভাইসগুলির ব্যাপক উত্পাদন সক্ষম করে:

• বৈদ্যুতিক যানবাহন (EVs)
  ট্র্যাকশন ইনভার্টার, অনবোর্ড চার্জার এবং ডিসি/ডিসি কনভার্টার।

• নবায়নযোগ্য শক্তি
  সোলার স্ট্রিং ইনভার্টার, উইন্ড পাওয়ার কনভার্টার।

• ইন্ডাস্ট্রিয়াল ড্রাইভ
  দক্ষ মোটর ড্রাইভ, সার্ভো সিস্টেম।

• 5G / RF পরিকাঠামো
  পাওয়ার এমপ্লিফায়ার এবং আরএফ সুইচ।

• কনজিউমার ইলেকট্রনিক্স
  কমপ্যাক্ট, উচ্চ-দক্ষ শক্তি সরবরাহ।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

1. 8" SiC ওয়েফারের সুবিধা কী?
তারা বর্ধিত ওয়েফার এলাকা এবং প্রক্রিয়া ফলনের মাধ্যমে প্রতি চিপ উৎপাদন খরচ উল্লেখযোগ্যভাবে হ্রাস করে।

2. 8" SiC উৎপাদন কতটা পরিপক্ক?
8” নির্বাচিত শিল্প নেতাদের সাথে পাইলট উত্পাদনে প্রবেশ করছে—আমাদের ওয়েফারগুলি এখন R&D এবং ভলিউম র‌্যাম্পের জন্য উপলব্ধ।

3. ডোপিং এবং বেধ কাস্টমাইজ করা যাবে?
হ্যাঁ, ডোপিং প্রোফাইল এবং এপিআই বেধের সম্পূর্ণ কাস্টমাইজেশন উপলব্ধ।

4. বিদ্যমান ফ্যাবগুলি কি 8" SiC ওয়েফারের সাথে সামঞ্জস্যপূর্ণ?
সম্পূর্ণ 8" সামঞ্জস্যের জন্য ছোটখাটো সরঞ্জাম আপগ্রেডের প্রয়োজন।

5. সাধারণ সীসা সময় কি?
প্রাথমিক অর্ডারের জন্য 6-10 সপ্তাহ; পুনরাবৃত্তি ভলিউম জন্য ছোট.

6. কোন শিল্প 8" SiC দ্রুত গ্রহণ করবে?
স্বয়ংচালিত, পুনর্নবীকরণযোগ্য শক্তি, এবং গ্রিড অবকাঠামো খাত।
