সংক্ষিপ্ত বিবরণ

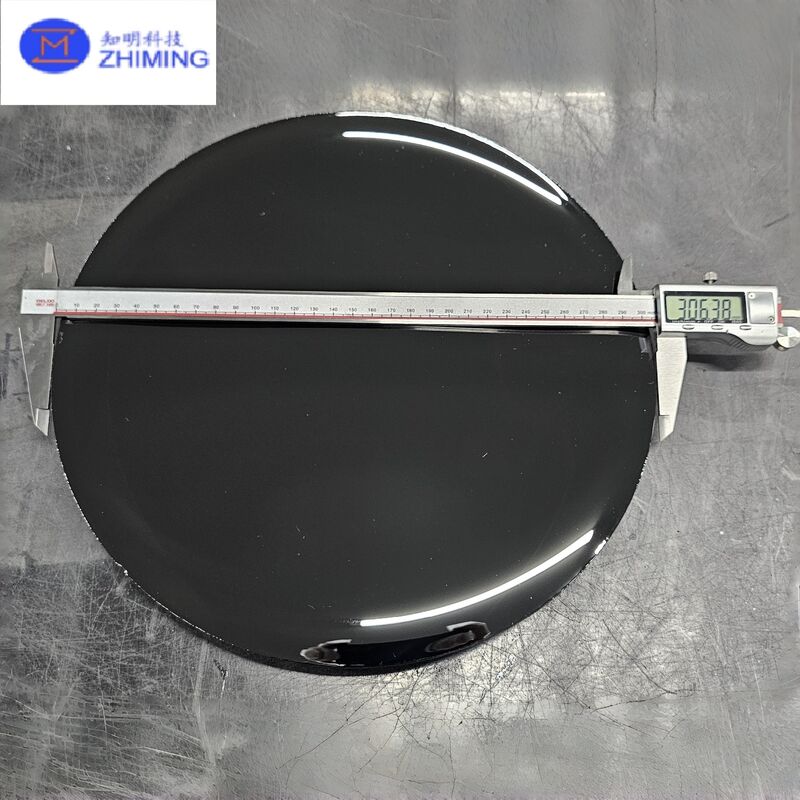

এই 12-ইঞ্চি কন্ডাকটিভ 4H-SiC (সিলিকন কার্বাইড) সাবস্ট্রেট হল একটি অতি-বৃহৎ ব্যাস সম্পন্ন ওয়াইড-ব্যান্ডগ্যাপ সেমিকন্ডাক্টর ওয়েফার যা পরবর্তী প্রজন্মের জন্য তৈরি করা হয়েছে, যেমন উচ্চ-ভোল্টেজ, উচ্চ-ক্ষমতা, উচ্চ-ফ্রিকোয়েন্সি, এবং উচ্চ-তাপমাত্রা পাওয়ার ইলেকট্রনিক্স উৎপাদন। SiC-এর অন্তর্নিহিত সুবিধাগুলি কাজে লাগিয়ে—যেমন উচ্চ ক্রিটিক্যাল ইলেকট্রিক ফিল্ড, উচ্চ স্যাচুরেটেড ইলেকট্রন ড্রিফট বেগ, উচ্চ তাপ পরিবাহিতা, এবং অসাধারণ রাসায়নিক স্থিতিশীলতা—এই সাবস্ট্রেটটি উন্নত পাওয়ার ডিভাইস প্ল্যাটফর্ম এবং বৃহৎ-এলাকা ওয়েফার অ্যাপ্লিকেশনগুলির জন্য একটি ভিত্তি উপাদান হিসাবে স্থাপন করা হয়েছে।

শিল্প-জুড়ে খরচ হ্রাস এবং উৎপাদনশীলতা বৃদ্ধির প্রয়োজনীয়তাগুলি পূরণ করতে, মূলধারার 6–8 ইঞ্চি SiC থেকে 12-ইঞ্চি SiC সাবস্ট্রেটে রূপান্তর একটি গুরুত্বপূর্ণ পথ হিসাবে ব্যাপকভাবে স্বীকৃত। একটি 12-ইঞ্চি ওয়েফার ছোট আকারের তুলনায় উল্লেখযোগ্যভাবে বৃহত্তর ব্যবহারযোগ্য এলাকা প্রদান করে, যা প্রতি ওয়েফারে উচ্চতর ডাই আউটপুট, উন্নত ওয়েফার ব্যবহার এবং প্রান্ত-ক্ষতির অনুপাত হ্রাস করতে সক্ষম করে—যা সরবরাহ শৃঙ্খলে সামগ্রিক উৎপাদন খরচ অপ্টিমাইজেশানকে সমর্থন করে।

ক্রিস্টাল গ্রোথ এবং ওয়েফার তৈরির প্রক্রিয়া

এই 12-ইঞ্চি কন্ডাকটিভ 4H-SiC সাবস্ট্রেটটি একটি সম্পূর্ণ প্রক্রিয়া শৃঙ্খলের মাধ্যমে তৈরি করা হয়, যা বীজ প্রসারণ, একক-ক্রিস্টাল গ্রোথ, ওয়েফারিং, পাতলা করা এবং পলিশিং অন্তর্ভুক্ত করে, যা স্ট্যান্ডার্ড সেমিকন্ডাক্টর উৎপাদন পদ্ধতি অনুসরণ করে:

• ফিজিক্যাল ভেপার ট্রান্সপোর্ট (PVT) দ্বারা বীজ প্রসারণ:
  একটি 12-ইঞ্চি 4H-SiC বীজ ক্রিস্টাল PVT পদ্ধতি ব্যবহার করে ব্যাস প্রসারণের মাধ্যমে পাওয়া যায়, যা 12-ইঞ্চি কন্ডাকটিভ 4H-SiC বুলেটের পরবর্তী বৃদ্ধিকে সক্ষম করে।

• কন্ডাকটিভ 4H-SiC একক ক্রিস্টালের গ্রোথ:
  কন্ডাকটিভ n⁺ 4H-SiC একক-ক্রিস্টাল গ্রোথ নিয়ন্ত্রিত ডোপিং প্রদানের জন্য গ্রোথ পরিবেশে নাইট্রোজেন প্রবেশ করিয়ে অর্জন করা হয়।

• ওয়েফার তৈরি (স্ট্যান্ডার্ড সেমিকন্ডাক্টর প্রক্রিয়াকরণ):
  বুল শেপিং-এর পরে, ওয়েফারগুলি লেজার স্লাইসিং এর মাধ্যমে তৈরি করা হয়, তারপরে পাতলা করা, পলিশিং (CMP-স্তরের ফিনিশিং সহ), এবং পরিষ্কার করা।
  ফলাফলস্বরূপ সাবস্ট্রেটের পুরুত্ব হল পুরুত্বের সহনশীলতা।

এই সমন্বিত পদ্ধতিটি অতি-বৃহৎ ব্যাসে স্থিতিশীল গ্রোথ সমর্থন করার জন্য ডিজাইন করা হয়েছে, সেইসাথে স্ফটিক গঠন এবং ধারাবাহিক বৈদ্যুতিক বৈশিষ্ট্য বজায় রাখা হয়।

মেট্রোলজি এবং বৈশিষ্ট্য নির্ণয়ের পদ্ধতি

ব্যাপক গুণমান মূল্যায়ন নিশ্চিত করতে, সাবস্ট্রেটটি কাঠামোগত, অপটিক্যাল, বৈদ্যুতিক এবং ত্রুটি-নিরীক্ষণ সরঞ্জামগুলির সংমিশ্রণ ব্যবহার করে চিহ্নিত করা হয়:

• রমন স্পেকট্রোস্কোপি (এলাকা ম্যাপিং): ওয়েফারের জুড়ে পলিটাইপ অভিন্নতা যাচাইকরণ

• সম্পূর্ণ স্বয়ংক্রিয় অপটিক্যাল মাইক্রোস্কোপি (ওয়েফার ম্যাপিং): মাইক্রোপাইপগুলির সনাক্তকরণ এবং পরিসংখ্যানগত মূল্যায়ন

• নন-যোগাযোগ প্রতিরোধ ক্ষমতা মেট্রোলজি (ওয়েফার ম্যাপিং): একাধিক পরিমাপ সাইটে প্রতিরোধ ক্ষমতা বিতরণ

• উচ্চ-রেজোলিউশন এক্স-রে ডিফ্র্যাকশন (HRXRD): রকিং কার্ভ পরিমাপের মাধ্যমে স্ফটিক গুণমানের মূল্যায়ন

• ডিসলোকেশন পরিদর্শন (নির্বাচনী এচিং-এর পরে): স্থানচ্যুতি ঘনত্ব এবং আকারবিদ্যা মূল্যায়ন (স্ক্রু স্থানচ্যুতির উপর জোর দিয়ে)

গুরুত্বপূর্ণ কর্মক্ষমতা ফলাফল (প্রতিনিধিত্বমূলক)

বৈশিষ্ট্য নির্ণয়ের ফলাফল দেখায় যে 12-ইঞ্চি কন্ডাকটিভ 4H-SiC সাবস্ট্রেট গুরুত্বপূর্ণ প্যারামিটার জুড়ে শক্তিশালী উপাদানের গুণাবলী প্রদর্শন করে:

(1) পলিটাইপ বিশুদ্ধতা এবং অভিন্নতা

• রমন এলাকা ম্যাপিং দেখায় 100% 4H-SiC পলিটাইপ কভারেজ সাবস্ট্রেটের জুড়ে।

• অন্যান্য পলিটাইপগুলির (যেমন, 6H বা 15R) কোনো অন্তর্ভুক্তি সনাক্ত করা যায় না, যা 12-ইঞ্চি স্কেলে চমৎকার পলিটাইপ নিয়ন্ত্রণ নির্দেশ করে।

(2) মাইক্রোপাইপ ঘনত্ব (MPD)

• ওয়েফার-স্কেল মাইক্রোস্কোপি ম্যাপিং নির্দেশ করে মাইক্রোপাইপ ঘনত্ব স্ক্রু স্থানচ্যুতি ঘনত্ব (TSD), যা এই ডিভাইস-সীমাবদ্ধ ত্রুটি বিভাগের কার্যকর দমনকে প্রতিফলিত করে।

(3) বৈদ্যুতিক প্রতিরোধ ক্ষমতা এবং অভিন্নতা

• নন-যোগাযোগ প্রতিরোধ ক্ষমতা ম্যাপিং (361-পয়েন্ট পরিমাপ) দেখায়:

  • প্রতিরোধ ক্ষমতার সীমা: 20.5–23.6 mΩ·cm

  • গড় প্রতিরোধ ক্ষমতা: প্রতিরোধ ক্ষমতার অভিন্নতা

  • অ-অভিন্নতা: ত্রুটি ঘনত্ব
    এই ফলাফলগুলি ভাল ডোপ্যান্ট অন্তর্ভুক্তির ধারাবাহিকতা এবং অনুকূল ওয়েফার-স্কেল বৈদ্যুতিক অভিন্নতা নির্দেশ করে।

(4) স্ফটিক গুণমান (HRXRD)

• (004) প্রতিবিম্বের উপর HRXRD রকিং কার্ভ পরিমাপ, একটি ওয়েফার ব্যাসের দিক বরাবর পাঁচটি পয়েন্ট থেকে নেওয়া হয়েছে, যা দেখায়:একক, প্রায়-প্রতিসম চূড়া, মাল্টি-পিক আচরণ ছাড়াই, যা কম-কোণের শস্য সীমানা বৈশিষ্ট্যগুলির অনুপস্থিতি নির্দেশ করে।

  • গড় FWHM:

  • 20.8 arcsec (″), যা উচ্চ স্ফটিক গুণমান নির্দেশ করে।(5) স্ক্রু স্থানচ্যুতি ঘনত্ব (TSD)

নির্বাচনী এচিং এবং স্বয়ংক্রিয় স্ক্যানিং-এর পরে,

• স্ক্রু স্থানচ্যুতি ঘনত্ব পরিমাপ করা হয় 2 cm⁻², যা 12-ইঞ্চি স্কেলে কম TSD প্রদর্শন করে।উপরের ফলাফল থেকে উপসংহার:

সাবস্ট্রেটটি
চমৎকার 4H পলিটাইপ বিশুদ্ধতা, অতি-নিম্ন মাইক্রোপাইপ ঘনত্ব, স্থিতিশীল এবং অভিন্ন কম প্রতিরোধ ক্ষমতা, শক্তিশালী স্ফটিক গুণমান এবং কম স্ক্রু স্থানচ্যুতি ঘনত্ব প্রদর্শন করে, যা উন্নত ডিভাইস তৈরির জন্য এর উপযুক্ততা সমর্থন করে।12-ইঞ্চি কন্ডাকটিভ 4H-SiC সাবস্ট্রেট

সাধারণ স্পেসিফিকেশন

বিভাগ

12-ইঞ্চি SiC উৎপাদন স্থানান্তরের সুবিধা

1. 12-ইঞ্চি SiC ওয়েফার তৈরির দিকে শিল্পের রোডম্যাপের সাথে সারিবদ্ধ একটি উচ্চ-মানের সাবস্ট্রেট প্ল্যাটফর্ম সরবরাহ করে।
   উন্নত ডিভাইস ফলন এবং নির্ভরযোগ্যতার জন্য কম ত্রুটি ঘনত্ব

2. অতি-নিম্ন মাইক্রোপাইপ ঘনত্ব এবং কম স্ক্রু স্থানচ্যুতি ঘনত্ব বিপর্যয়কর এবং প্যারামেট্রিক ফলন হ্রাসের প্রক্রিয়া কমাতে সাহায্য করে।
   প্রক্রিয়া স্থিতিশীলতার জন্য চমৎকার বৈদ্যুতিক অভিন্নতা

3. টাইট প্রতিরোধ ক্ষমতা বিতরণ ওয়েফার-টু-ওয়েফার এবং উইথিন-ওয়েফার ডিভাইস ধারাবাহিকতাকে সমর্থন করে।
   এপিট্যাক্সি এবং ডিভাইস প্রক্রিয়াকরণের সমর্থনকারী উচ্চ স্ফটিক গুণমান

4. HRXRD ফলাফল এবং কম-কোণের শস্য সীমানা স্বাক্ষরগুলির অনুপস্থিতি এপিট্যাক্সিয়াল গ্রোথ এবং ডিভাইস তৈরির জন্য অনুকূল উপাদানের গুণমান নির্দেশ করে।
   লক্ষ্য অ্যাপ্লিকেশন

12-ইঞ্চি কন্ডাকটিভ 4H-SiC সাবস্ট্রেট নিম্নলিখিতগুলির জন্য প্রযোজ্য:

SiC পাওয়ার ডিভাইস:

• MOSFETs, Schottky barrier diodes (SBD), এবং সম্পর্কিত কাঠামোবৈদ্যুতিক যানবাহন:

• প্রধান ট্র্যাকশন ইনভার্টার, অনবোর্ড চার্জার (OBC), এবং DC-DC কনভার্টারনবায়নযোগ্য শক্তি ও গ্রিড:

• ফটোভোলটাইক ইনভার্টার, শক্তি সঞ্চয় ব্যবস্থা, এবং স্মার্ট গ্রিড মডিউলশিল্প পাওয়ার ইলেকট্রনিক্স:

• উচ্চ-দক্ষতা পাওয়ার সাপ্লাই, মোটর ড্রাইভ, এবং উচ্চ-ভোল্টেজ কনভার্টারউদীয়মান বৃহৎ-এলাকা ওয়েফার চাহিদা:
