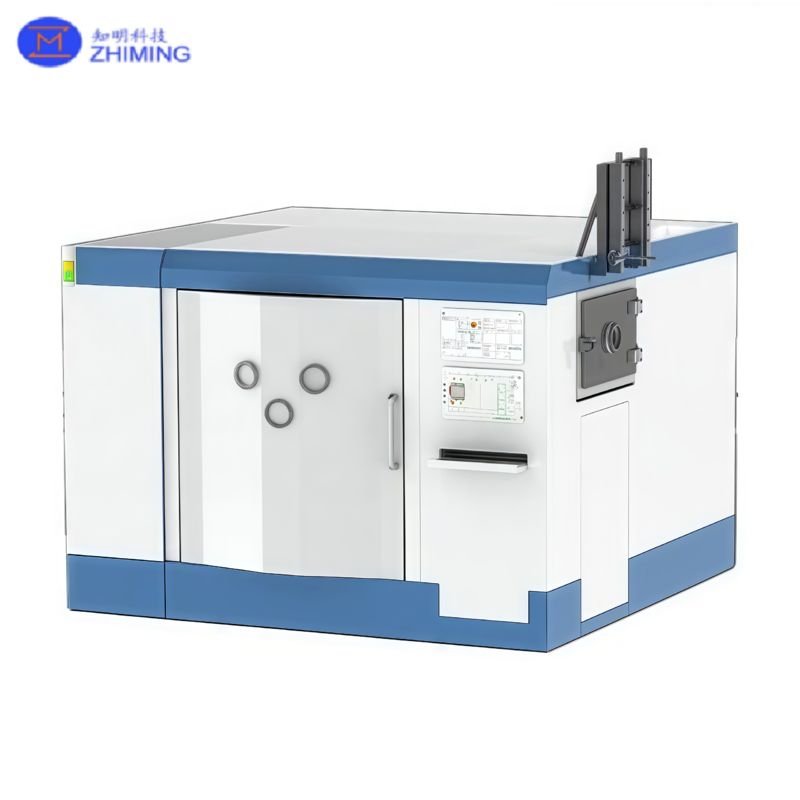

আয়ন বিম পলিশিং মেশিন
পরমাণু-স্তরের নির্ভুলতা ও নন-কন্টাক্ট প্রক্রিয়াকরণ ও অতি-মসৃণ পৃষ্ঠতল

আয়ন বিম পলিশিং মেশিনের পণ্যের বিবরণ


সিএনসি আয়ন বিম ফিগারিং/পলিশিং মেশিন এই নীতির উপর কাজ করে: আয়ন স্পুটারিং. ভ্যাকুয়াম পরিস্থিতিতে, আয়ন উৎস একটি প্লাজমা বিম তৈরি করে, যা একটি আয়ন বিমে ত্বরিত হয় যা পরমাণু-স্তরের উপাদান অপসারণের জন্য ওয়ার্কপিস পৃষ্ঠকে আঘাত করে, যা অপটিক্যাল উপাদানগুলির অতি-নির্ভুল উৎপাদনে সক্ষম করে।

এই প্রযুক্তি নন-কন্টাক্ট প্রক্রিয়াকরণ প্রদান করে, যা যান্ত্রিক চাপ বা উপ-পৃষ্ঠের ক্ষতি থেকে মুক্ত এবং জ্যোতির্বিজ্ঞান, মহাকাশ, সেমিকন্ডাক্টর এবং বৈজ্ঞানিক গবেষণায় উচ্চ-নির্ভুলতা অপটিক্সের জন্য আদর্শ।

আয়ন বিম পলিশিং মেশিনের কার্যকারিতা – ফ্ল্যাট অপটিক্স থেকে জটিল ফ্রিফর্ম পর্যন্ত

• – নিষ্ক্রিয় গ্যাস (যেমন, আর্গন) ভ্যাকুয়াম চেম্বারে প্রবেশ করানো হয় এবং একটি বৈদ্যুতিক স্রাব ক্ষেত্র দ্বারা আয়নিত করা হয়।আয়ন অ্যাক্সিলারেশন ও বিম গঠন

• – আয়নগুলিকে কয়েকশ বা হাজার হাজার ইলেকট্রন ভোল্ট (eV) পর্যন্ত ত্বরিত করা হয় এবং ফোকাসিং অপটিক্স দ্বারা একটি স্থিতিশীল বিম স্পটে আকার দেওয়া হয়।উপাদান অপসারণ

• – আয়ন বিম রাসায়নিক প্রতিক্রিয়া ছাড়াই ভৌতভাবে পৃষ্ঠের পরমাণুগুলিকে স্পুটার করে।ত্রুটি পরিমাপ ও পথ পরিকল্পনা

• – ইন্টারফেরোমেট্রি-এর মাধ্যমে পৃষ্ঠের চিত্রের ত্রুটিগুলি পরিমাপ করা হয়, তারপর অপসারণ ফাংশনগুলি বিম ডওয়েল টাইম গণনা করতে এবং প্রক্রিয়াকরণ পথ তৈরি করতে ব্যবহৃত হয়।ক্লোজড-লুপ সংশোধন

• – আরএমএস/পিভি লক্ষ্যমাত্রা অর্জিত না হওয়া পর্যন্ত প্রক্রিয়াকরণ এবং পরিমাপ চক্র পুনরাবৃত্তি করা হয়।আয়ন বিম পলিশিং মেশিনের সরঞ্জামের বৈশিষ্ট্য

নন-কন্টাক্ট প্রক্রিয়াকরণ – ফ্ল্যাট অপটিক্স থেকে জটিল ফ্রিফর্ম পর্যন্ত

• স্থিতিশীল অপসারণের হার – সাব-ন্যানোমিটার চিত্র সংশোধন নির্ভুলতা

• কোন উপ-পৃষ্ঠের ক্ষতি নেই – অপটিক্যাল অখণ্ডতা বজায় রাখে

• উচ্চ সামঞ্জস্যতা – বিভিন্ন কঠোরতার উপকরণ জুড়ে ন্যূনতম ওঠানামা

• নিম্ন/মাঝারি ফ্রিকোয়েন্সি সংশোধন – কোনো মধ্য-উচ্চ ফ্রিকোয়েন্সি ত্রুটি তৈরি হয় না

• কম রক্ষণাবেক্ষণ খরচ – ন্যূনতম ডাউনটাইমের সাথে দীর্ঘমেয়াদী অবিচ্ছিন্ন অপারেশন

• আয়ন বিম পলিশিং মেশিনের সরঞ্জামের প্রক্রিয়াকরণ ক্ষমতাউপলব্ধ সারফেস:

সাধারণ অপটিক্যাল উপাদান: প্লেন, গোলক, প্রিজম – ফ্ল্যাট অপটিক্স থেকে জটিল ফ্রিফর্ম পর্যন্ত

বিশেষ অপটিক্যাল উপাদান: অতি-পাতলা অপটিক্স, স্লাট অপটিক্স, হেমিস্ফেরিক্যাল অপটিক্স, কনফর্মাল অপটিক্স, ফেজ প্লেট, ফ্রিফর্ম সারফেস, অন্যান্য কাস্টম আকার

• উপলব্ধ উপকরণ:

• সাধারণ অপটিক্যাল গ্লাস: কোয়ার্টজ, মাইক্রোক্রিস্টালাইন, কে9, ইত্যাদি।

• ইনফ্রারেড অপটিক্স: সিলিকন, জার্মেনিয়াম, ইত্যাদি।

ধাতু: অ্যালুমিনিয়াম, স্টেইনলেস স্টীল, টাইটানিয়াম অ্যালয়, ইত্যাদি।

• ক্রিস্টাল উপাদান: YAG, একক-ক্রিস্টাল সিলিকন কার্বাইড, ইত্যাদি।

• অন্যান্য কঠিন/ভঙ্গুর উপকরণ: সিলিকন কার্বাইড, ইত্যাদি।

• পৃষ্ঠের গুণমান / নির্ভুলতা:

• পিভি

• < 10 nm

আরএমএস ≤ 0.5 nm

• প্রক্রিয়াকরণ ক্ষমতাপরমাণু-স্তরের অপসারণ নির্ভুলতা

• – চাহিদাযুক্ত অপটিক্যাল সিস্টেমের জন্য অতি-মসৃণ পৃষ্ঠতল সক্ষম করে

বহুমুখী আকৃতির সামঞ্জস্যতা – ফ্ল্যাট অপটিক্স থেকে জটিল ফ্রিফর্ম পর্যন্ত

• বিস্তৃত উপাদান অভিযোজনযোগ্যতা – নির্ভুল ক্রিস্টাল থেকে কঠিন সিরামিক এবং ধাতু পর্যন্ত

• বৃহৎ অ্যাপারচার ক্ষমতা – Φ4000 মিমি পর্যন্ত অপটিক্স প্রক্রিয়া করে

• বর্ধিত স্থিতিশীল অপারেশন – ভ্যাকুয়াম চেম্বার রক্ষণাবেক্ষণ ছাড়াই 3–5 সপ্তাহ চলে

• আয়ন বিম পলিশিং মেশিনের সাধারণ মডেলIBF350 / IBF750 / IBF1000 / IBF1600 / IBF2000 / IBF4000

• মোশন অক্ষ: 3-অক্ষ / 5-অক্ষসর্বোচ্চ ওয়ার্কপিসের আকার: Φ4000 মিমি পর্যন্ত

আইটেম

• ​​

• প্রক্রিয়াকরণ পদ্ধতি

• ভ্যাকুয়ামের অধীনে আয়ন স্পুটারিং উপাদান অপসারণ

কেস 2 – এক্স-রে রিফ্লেক্টিভ মিরর

• ওয়ার্কপিস: 150 × 30 মিমি সিলিকন ফ্ল্যাট

• ফলাফল: পিভি 8.3 nm; আরএমএস 0.379 nm; ঢাল 0.13 µrad

​

কেস 3 – অফ-অ্যাক্সিস মিরর

• ওয়ার্কপিস: D326 মিমি অফ-অ্যাক্সিস গ্রাউন্ড মিরর

• ফলাফল: পিভি 35.9 nm; আরএমএস 3.9 nm

আয়ন বিম পলিশিং মেশিনের অ্যাপ্লিকেশন ক্ষেত্র

জ্যোতির্বিজ্ঞান অপটিক্স

• – বৃহৎ টেলিস্কোপের প্রাথমিক/সেকেন্ডারি মিরর

• মহাকাশ অপটিক্স

– স্যাটেলাইট রিমোট সেন্সিং, গভীর-মহাকাশ চিত্রগ্রহণ

• উচ্চ-ক্ষমতা সম্পন্ন লেজার সিস্টেম – ICF অপটিক্স, বিম শেপিং

• সেমিকন্ডাক্টর অপটিক্স – লিথোগ্রাফি লেন্স ও মিরর

• বৈজ্ঞানিক যন্ত্রাংশ – এক্স-রে/নিউট্রন মিরর, মেট্রোলজি স্ট্যান্ডার্ড উপাদান
