বিস্তারিত তথ্য |
|||
| কাজের আকার: | 4 "-8", 8 "-12" | স্পিন্ডল কনফিগারেশন: | দ্বৈত স্পিন্ডল |
|---|---|---|---|
| মোটর শক্তি: | 7.5 কিলোওয়াট, 8.3 কিলোওয়াট | ঘূর্ণন গতি: | 1000–6000 আরপিএম |
| জেড-অক্ষ ন্যূনতম। পদক্ষেপ ফিড: | 0.0001 মিমি | নির্ভুলতা কাটা: | ±0.002 মিমি |
| বিশেষভাবে তুলে ধরা: | 12 ইঞ্চি স্বয়ংক্রিয় পাতলা যন্ত্র,উচ্চ নির্ভুলতা স্বয়ংক্রিয় পাতলা মেশিন,গ্রাইন্ডিং কাটিয়া উপাদান স্বয়ংক্রিয় পাতলা যন্ত্র |
||
পণ্যের বর্ণনা

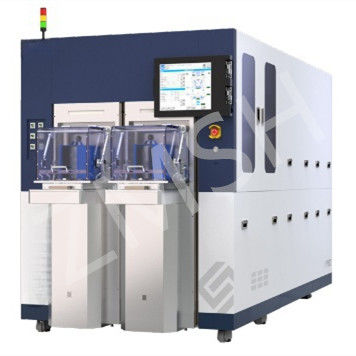

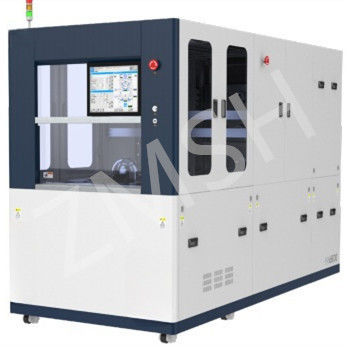

৮-১২ ইঞ্চি স্বয়ংক্রিয় পাতলা যন্ত্র
৮-১২ ইঞ্চি স্বয়ংক্রিয় পাতলা মেশিন একটি কাটিয়া প্রান্ত সমাধান উচ্চ নির্ভুলতা গ্রাইন্ডিং, কাটা, এবং উপাদান প্রক্রিয়াকরণ জন্য ডিজাইন করা হয়। বহুমুখিতা এবং দক্ষতা জন্য ডিজাইন,এই মেশিন বিভিন্ন শিল্প চাহিদা পূরণ করে, 4 "-8" (0200 মিমি) থেকে 8 "-12" (0300 মিমি) পর্যন্ত ওয়ার্কপিসগুলি পরিচালনা করার জন্য দুটি কনফিগারেশন সরবরাহ করে।
এই মেশিনটি উন্নত অটোমেশনকে শক্তিশালী যান্ত্রিক নকশার সাথে একীভূত করে, ব্যতিক্রমী নির্ভুলতা এবং উৎপাদনশীলতা নিশ্চিত করে।এর দ্বৈত-স্পিন্ডল কনফিগারেশন এবং কাস্টমাইজযোগ্য প্রসেসিং মোডগুলি (নরম / শুকনো) এটি ধাতব পেষণকারীর মতো অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলেরিয়েল-টাইম জল প্রবাহ পর্যবেক্ষণ এবং ভ্যাকুয়াম চক সিস্টেম অন্তর্ভুক্ত করা অপারেশন নিরাপত্তা এবং ধারাবাহিকতা আরও উন্নত করে।
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার | সর্বোচ্চ @২০০ মিমি (4"-8") | সর্বোচ্চ @300 মিমি (8"-12") |
|---|---|---|
| কাজের আকার | ২০০ মিমি পর্যন্ত (৪"-৮") | ৩০০ মিমি পর্যন্ত (8"-12") |
| স্পিন্ডল কনফিগারেশন | ডাবল স্পিন্ডল | ডাবল স্পিন্ডল |
| মোটর শক্তি | 7.5 কিলোওয়াট | 8.3 কিলোওয়াট |
| ঘূর্ণন গতি | ১০০০-৬০০০ ঘূর্ণন | ১০০০-৪০০০ ঘন্টা |
| Z-অক্ষ Min. স্টেপ ফিড | 0.0001 মিমি | 0.0001 মিমি |
| কাটার নির্ভুলতা | ±0.002 মিমি | ±0.002 মিমি |
| মিলিং হুইল | Ø200 মিমি (Tsz25 মিমি, R≥2000 মিমি) | Ø300 মিমি (Tsz25 মিমি, R≥2000 মিমি) |
| ওয়ার্কপিসের বেধ | 0.1 ∙1.2 মিমি | 0.1 ∙1.2 মিমি |
| ভ্যাকুয়াম চাক | -৬৫ থেকে -৪২০ মিমি এইচ জি | -৬৫ থেকে -৪২০ মিমি এইচ জি |
| চ্যাক ঘূর্ণন গতি | ০২০০ ঘূর্ণন প্রতি মিনিটে | ০২০০ ঘূর্ণন প্রতি মিনিটে |
| মেশিনের মাত্রা | ৩১৪০ x ১৭৯০ x ১৮২০ মিমি | ৩১৪০ x ১৭৯০ x ১৮২০ মিমি |
| মেশিনের ওজন | ৫২০০ কেজি | ~ ৫২০০ কেজি |
মূল বৈশিষ্ট্য ও সুবিধাথিনিং মেশিন
-
ডাবল স্পিন্ডল ডিজাইন
- একই সময়ে দুটি workpiece প্রক্রিয়াকরণ নির্ভুলতা আপোষ ছাড়া দক্ষতা বৃদ্ধি।
-
উচ্চ-নির্ভুলতা মোটর এবং স্পিন্ডল
- শক্তিশালী 7.5 kW/8.3 kW মোটরগুলি 6000 rpm পর্যন্ত গতিতে সক্ষম স্পিন্ডলগুলি চালায়, যা বজায় রেখে দ্রুত উপাদান অপসারণ নিশ্চিত করে।±0.002 মিমি কাটার নির্ভুলতা.
-
আল্ট্রা-ফাইন জেড-অক্ষ নিয়ন্ত্রণ
- 0.0001 মিমি স্টেপ ফিডএটি সূক্ষ্ম ওয়ার্কপিসের পিচিং বা পৃষ্ঠের পোলিশিংয়ের মতো জটিল কাজের জন্য মাইক্রো-নিয়ন্ত্রণের অনুমতি দেয়।
-
বহুমুখী প্রক্রিয়াকরণ মোড
- সমর্থন ভিজা (কুল্যান্ট সহযোগী) এবং শুষ্ক (উচ্চ চাপের ফ্যান শীতল) অপারেশনগুলি উপাদানগুলির ধরন অনুসারে এবং তাপ জমা হ্রাস করার জন্য।
-
শক্তিশালী ভ্যাকুয়াম চ্যাক সিস্টেম
- নিয়মিত শোষণ চাপের সাথে স্থিতিশীল workpiece clamping (-৬৫ থেকে -৪২০ মিমি এইচ জি) উচ্চ গতির প্রক্রিয়াকরণের সময় সারিবদ্ধতা এবং নিরাপত্তা নিশ্চিত করে।
-
ব্যবহারকারী-বান্ধব ইন্টারফেস
- এ ।12.1-ইঞ্চি টাচস্ক্রিনএকটি শিল্প পিসির সাথে সংহত করা হয় যা প্যারামিটার প্রোগ্রামিং এবং রিয়েল-টাইম মনিটরিংকে সহজ করে তোলে।
-
কম রক্ষণাবেক্ষণ
- ধুয়ে ফেলুন + উচ্চ চাপের ফ্যান পরিষ্কার করুনসিস্টেমটি ধ্বংসাবশেষের জমাট বাঁধতে বাধা দিয়ে ডাউনটাইমকে কমিয়ে দেয়।
প্রয়োগ
সেমিকন্ডাক্টর শিল্প
৮-১২ ইঞ্চি স্বয়ংক্রিয় পাতলা মেশিনটি সেমিকন্ডাক্টর উৎপাদনের চাহিদা পূরণের জন্য ডিজাইন করা হয়েছে।এবং পরবর্তী প্রজন্মের ওয়েফার প্রক্রিয়াকরণের জন্য অটোমেশন.
1উপাদান বহুমুখিতা
- সিলিকন, সিআইসি (সিলিকন কার্বাইড), গ্যান (গ্যালিয়াম নাইট্রাইড), সাফির এবং অন্যান্য যৌগিক অর্ধপরিবাহী উপকরণ সমর্থন করে।
- পাওয়ার ডিভাইসগুলির জন্য আদর্শ (যেমন, আইজিবিটি, এমওএসএফইটি), ফোটোভোলটাইক, এমইএমএস সেন্সর এবং আল্ট্রা-পাতলা ওয়েফার (<1.2 মিমি) প্রক্রিয়াকরণ প্রয়োজন এমন অপটোইলেকট্রনিক উপাদানগুলির জন্য।
২. উচ্চ-নির্ভুলতা ওফার পাতলা
- ন্যূনতম উপাদান ক্ষতি এবং চাপ মুক্ত পাতলা জন্য ± 0.002 মিমি কাটা নির্ভুলতা এবং 0.0001 মিমি মাইক্রো-পদক্ষেপ খাওয়ানো অর্জন।
- 8 ′′12 ইঞ্চি ওয়েফার জুড়ে অভিন্ন বেধ নিশ্চিত করে, উন্নত প্যাকেজিংয়ে স্ট্যাকিং এবং 3 ডি ইন্টিগ্রেশনের জন্য গুরুত্বপূর্ণ।
3. হাই-থ্রুপুট অটোমেশন
- ডাবল স্পিন্ডল ডিজাইন একই সাথে দুটি ওয়েফার প্রক্রিয়া করে, ধারাবাহিকতা বজায় রেখে আউটপুট দ্বিগুণ করে।
- স্বয়ংক্রিয় ভ্যাকুয়াম চক সিস্টেম (-65 থেকে -420 মিমিএইচজি) দূষণ মুক্ত, উচ্চ গতির মিলিংয়ের জন্য বিভিন্ন বেধের (0.1 ~ 1.2 মিমি) ওয়েফারগুলিকে সুরক্ষিত করে।
4. স্কেলিং প্রোডাকশনের জন্য সম্পূর্ণ অটোমেশন
- ভিজা / শুকনো দ্বৈত-মোড অপারেশন উচ্চ-ভলিউম ওয়েফার পাতলা করার সময় তাপ অপসারণ এবং ধ্বংসাবশেষ ব্যবস্থাপনা অনুকূল করে তোলে।
- 12.1-ইঞ্চি টাচস্ক্রিন ইন্টারফেস এমইএমএস, সেন্সর উত্পাদন এবং ফোটনিক ডিভাইস উত্পাদনের পুনরাবৃত্তিমূলক কাজের জন্য প্রোগ্রামযোগ্য কর্মপ্রবাহ সক্ষম করে।
5ফ্রন্টিয়ার টেকনোলজি সাপোর্ট
- অতি পাতলা, উচ্চ মানের ইপিট্যাক্সিয়াল স্তর অর্জন করে গ্যান-অন-সি এবং সিআইসি পাওয়ার মডিউলগুলিতে অগ্রগতি সম্ভব করে।
- এইচটিএমএল-এর সাথে সামঞ্জস্যপূর্ণ, যেমন ফ্যান-আউট ওয়েফার-লেভেল প্যাকেজিং (এফওডাব্লুএলপি) এবং চিপলেট আর্কিটেকচার।

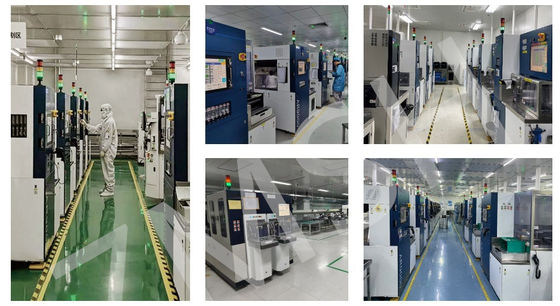

ZMSH স্বয়ংক্রিয় পাতলা মেশিন
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)
প্রশ্ন:এই মেশিন কোন অর্ধপরিবাহী উপাদান সমর্থন করে?
উঃএটি সিলিকন (সিআই), সিলিকন কার্বাইড (সিআইসি), গ্যালিয়াম নাইট্রাইড (জিএএন), সাফাইর এবং অন্যান্য যৌগিক উপকরণগুলি প্রক্রিয়া করে। পাওয়ার ডিভাইসগুলির জন্য আদর্শ (যেমন আইজিবিটি, এমওএসএফইটি), ফোটোভোলটাইক, এমইএমএস সেন্সর,এবং অপটোইলেকট্রনিক উপাদানগুলির জন্য অতি পাতলা ওয়েফার প্রক্রিয়াকরণ প্রয়োজন।
প্রশ্ন:এটি কি অতি পাতলা ওয়েফার (< ১.২ মিমি) পরিচালনা করতে পারে?
উঃহ্যাঁ! ± 0.002 মিমি কাটার নির্ভুলতা এবং একটি ভ্যাকুয়াম ক্ল্যাম্পিং সিস্টেমের সাথে, এটি 0.1~1.2 মিমি পুরু থেকে ওয়েফারগুলি স্থিতিশীল করে, প্রান্তের চিপিং বা স্ট্রেস ক্ষতি রোধ করে।
প্রশ্ন: কিভাবে এটি উচ্চ নির্ভুলতা যন্ত্রপাতি নিশ্চিত করে?
উঃ০.০০০১ মিমি মাইক্রো স্টেপ ফিড এবং বুদ্ধিমান অ্যালগরিদম দিয়ে সজ্জিত যা তাপীয় বিকৃতি এবং যান্ত্রিক ত্রুটিগুলির ক্ষতিপূরণ দেয়,থ্রিডি ইন্টিগ্রেশন এবং বিচিত্র প্যাকেজিংয়ে সামঞ্জস্য নিশ্চিত করা.
