বিস্তারিত তথ্য |
|||
| কাজের আকার: | Φ8 °, φ12 ° | টুল সাইজ: | 2"-3" |
|---|---|---|---|
| পরিষ্কারের টেবিল: | 100-300 আরপিএম | প্রধান টাকু: | দ্বৈত 1.2/1.8/2.4/3.0 কিলোওয়াট, সর্বোচ্চ 60000 আরপিএম |
| কার্যকরী ভোল্টেজ: | 3-ফেজ 380V 50Hz | সরঞ্জাম তথ্য: | 1550 × 1255 × 1880 মিমি |
| বিশেষভাবে তুলে ধরা: | স্বয়ংক্রিয় যথার্থ কাটিয়া মেশিন,সম্পূর্ণ স্বয়ংক্রিয় যথার্থ কাটার মেশিন,ওয়েফার প্রিসিশন ডাইসিং মেশিন |
||
পণ্যের বর্ণনা

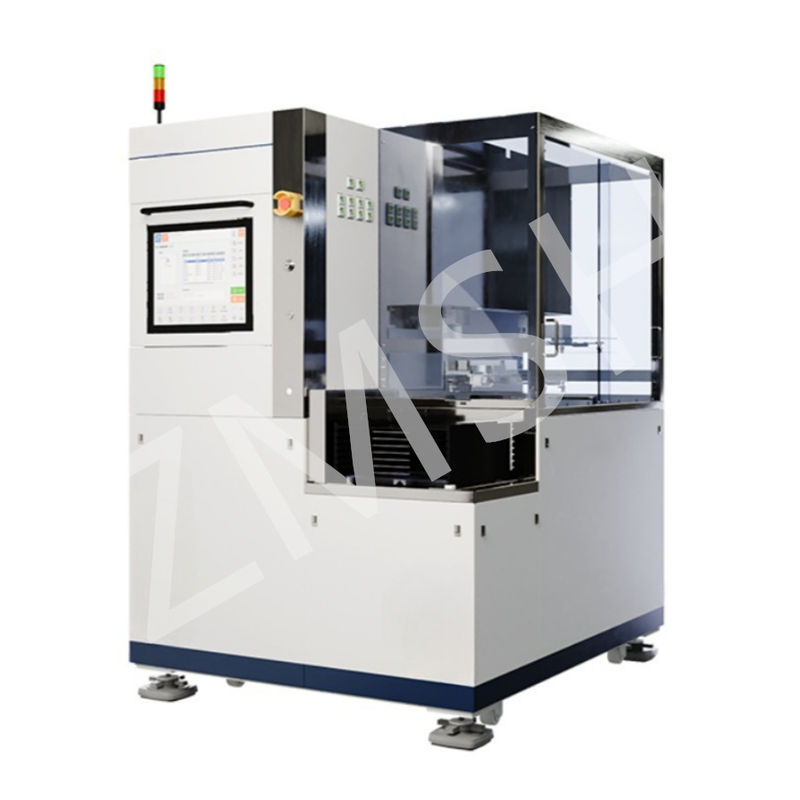

অটোমেটেড প্রিসিশন ডাইসিং মেশিন
সেমিকন্ডাক্টর, ইলেকট্রনিক্স, এবং যথার্থ উত্পাদন জন্য উচ্চ-কার্যকারিতা সমাধান
অটোমেটেড প্রিসিশন ডাইসিং মেশিনটি সেমিকন্ডাক্টর, সিরামিক, গ্লাস এবং কম্পোজিট মত ভঙ্গুর উপকরণগুলির অতি-নির্ভুল কাটার জন্য ডিজাইন করা হয়েছে।মাল্টি-অক্ষ নিয়ন্ত্রণ, এবং সম্পূর্ণ স্বয়ংক্রিয় সিস্টেম, এই মেশিনটি ওয়েফার ডাইসিং, এফপিসি নমনীয় বোর্ড কাটিং, এবং মাইক্রো-কম্পোনেন্ট প্রসেসিংয়ের মতো অ্যাপ্লিকেশনের জন্য অতুলনীয় নির্ভুলতা এবং দক্ষতা সরবরাহ করে।
মূল অ্যাপ্লিকেশনঃ
- সেমিকন্ডাক্টর ওয়েফার কেটে ফেলা

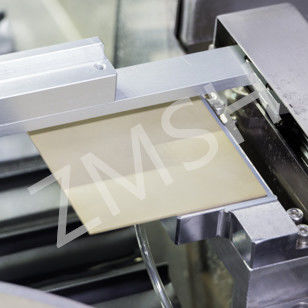

- সিরামিক সাবস্ট্র্যাট বিভাগ
- মেডিকেল ডিভাইস উৎপাদন
- অটোমোটিভ ইলেকট্রনিক্স
- অপটিক্যাল উপাদান প্রক্রিয়াকরণ
প্রধান সুবিধা:
- নমনীয় শক্তি বিকল্প (1.2/1.8/2.4/3.0 kW) এবং অতি-উচ্চ গতির কাটিয়া (৬০,০০০ RPM পর্যন্ত) জন্য দ্বৈত-স্পিন্ডল কনফিগারেশন।
- মাল্টি-অক্ষ সিঙ্ক্রোনাইজেশন (Y1/Y2, X, Z1/Z2, O অক্ষ) সাব-মাইক্রন নির্ভুলতা এবং জটিল জ্যামিতি হ্যান্ডলিং নিশ্চিত করে।
- শূন্য ত্রুটি উৎপাদন জন্য সম্পূর্ণ স্বয়ংক্রিয় পরিষ্কার সিস্টেম।
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার | মূল্য |
|---|---|
| কাজের আকার | Φ8′′, Φ12′′ |
| প্রধান স্পিন্ডল | ডাবল পাওয়ারঃ ১.২/১.৮/২.৪/৩.০ কিলোওয়াট; সর্বোচ্চ গতিঃ ৬০,০০০ RPM |
| সরঞ্জামের আকার | 2′′ ′′3′′ |
| Y1/Y2 অক্ষ | পুনরাবৃত্তিযোগ্যতাঃ ±0.0001 মিমি; ভ্রমণ ব্যাপ্তিঃ <0.002 মিমি; গতিঃ 310 মিমি/সেকেন্ড |
| এক্স অক্ষ | গতিঃ ০৬০০ মিমি/সেকেন্ড; পুনরাবৃত্তিযোগ্যতাঃ ±০.০০১ মিমি |
| Z1/Z2 অক্ষ | পুনরাবৃত্তিযোগ্যতাঃ ±0.002 মিমি; ভ্রমণ ব্যাপ্তিঃ 0 ¢ 600 মিমি/সেকেন্ড |
| O অক্ষ | ঘূর্ণন কোণঃ ±15°; পুনরাবৃত্তিযোগ্যতাঃ ±0.001 মিমি |
| পরিষ্কারের টেবিল | স্পিডঃ ১০০-৩০০ আরপিএম; সম্পূর্ণ স্বয়ংক্রিয় ওয়াশিং সিস্টেম |
| কাজের ভোল্টেজ | ৩ ফেজ ৩৮০ ভোল্ট, ৫০ হার্জ |
| মাত্রা (L×W×H) | 1550 × 1255 × 1880 মিমি |
| ওজন | ২,১০০ কেজি |
পারফরম্যান্স ও গুণমানডিসিং মেশিন
যথার্থ প্রকৌশল
- সাফল্যপুনরাবৃত্তিযোগ্যতা ± ০.০.১ মিমিY1/Y2 অক্ষ এবং Z1/Z2 অক্ষের উপর ±0.002 মিমি, ন্যূনতম চিপিং বা মাইক্রো-ক্র্যাকের সাথে সামঞ্জস্যপূর্ণ প্রান্তের গুণমান নিশ্চিত করে।
- উন্নত দৃষ্টি সিস্টেম এবং ফোর্স ফিডব্যাক উপাদান বিকৃতি এবং সরঞ্জাম পরিধান মানিয়ে।
গতি ও দক্ষতা
- উচ্চ গতির স্পিন্ডল (৬০,০০০ RPM) ৩১০ মিমি/সেকেন্ডের রৈখিক অক্ষের গতির সাথে মিলিয়ে নির্ভুলতা হ্রাস না করে সর্বাধিক সঞ্চালন করে।
- স্বয়ংক্রিয় লোডিং/অনলোডিং এবং পরিষ্কারের মাধ্যমে চক্রের সময় ৩০% কমে যায়।
স্থায়িত্ব
- কম্পন প্রতিরোধী নকশা সহ শক্তিশালী নির্মাণ 24/7 অপারেশন নিশ্চিত করে।
- অবিচ্ছিন্ন ব্যবহারের অধীনে 8000+ ঘন্টা জন্য spindle জীবন অপ্টিমাইজ করা.
প্রয়োগ

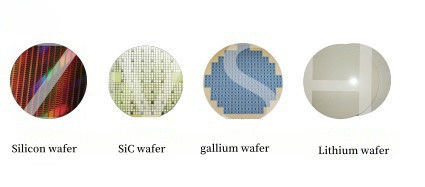

- সেমিকন্ডাক্টর:50 মাইক্রন মিটার পর্যন্ত পুরু চ্যাপসের জন্য ওয়েফার ডাইসিং।
- মেডিকেল ডিভাইস:জৈব-সামঞ্জস্যপূর্ণ উপকরণ (যেমন, অ্যালুমিনিয়াম সিরামিক) এর যথার্থ কাটা।
- অটোমোটিভ:নমনীয় পিসিবি এবং সেন্সর কম্পোনেন্ট সিঙ্গুলেশন।
ZMSHঅটোমেটেড প্রিসিশন ডাইসিং মেশিন
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)
প্রশ্ন:এই মেশিন কোন উপকরণগুলি পরিচালনা করতে পারে?
উঃ এটি অর্ধপরিবাহী, সিরামিক, গ্লাস এবং কম্পোজিটগুলির মতো ভঙ্গুর উপকরণগুলি কেটে ফেলার জন্য ডিজাইন করা হয়েছে। সাধারণ ব্যবহারগুলির মধ্যে স্লাইসিং ওয়েফার, নমনীয় মুদ্রিত সার্কিট (এফপিসি) প্রক্রিয়াজাতকরণ,ইলেকট্রনিক্স বা মেডিকেল ডিভাইসের জন্য যথার্থ উপাদান.
প্রশ্ন:মেশিনটি কতটা নির্ভুল?
উঃএটি 0.0001 মিমি পর্যন্ত নির্ভুলতার সাথে অত্যন্ত সূক্ষ্ম কাটা অর্জন করে (মানুষের চুলের চেয়ে পাতলা) । এটি এমনকি সূক্ষ্ম উপকরণগুলির জন্যও ন্যূনতম চিপিং সহ পরিষ্কার প্রান্তগুলি নিশ্চিত করে।
প্রশ্ন:এর কোন শক্তি দরকার?
উঃ এটি স্ট্যান্ডার্ড 3-ফেজ 380V পাওয়ার (শিল্প সেটিংসে সাধারণ) দিয়ে চালিত হয়। ডুয়াল-স্পিন্ডল সিস্টেম পাওয়ার আউটপুট সামঞ্জস্য করে বিভিন্ন উপকরণগুলিতে অভিযোজিত হয়।
