বিস্তারিত তথ্য |
|||
| নীলা স্ফটিক ওজন (কেজি): | 90-400 কেজি | হিটিং টাইপ: | প্রতিরোধী গরম |
|---|---|---|---|
| ভ্যাকুয়াম (টর): | 2 × 10⁻⁶ | ওজন (কেজি): | 2300 কেজি |
| শক্তি (কেডব্লিউ): | 40 - 100 | বিশেষ অভিযোজিত সফ্টওয়্যার: | হ্যাঁ। |
| বিশেষভাবে তুলে ধরা: | সাফাইর ক্রিস্টাল বৃদ্ধি চুল্লি,KY Kyropoulos পদ্ধতি বৃদ্ধি চুল্লি,৪০০ কেজি গ্রোথ ওভেন |
||
পণ্যের বর্ণনা

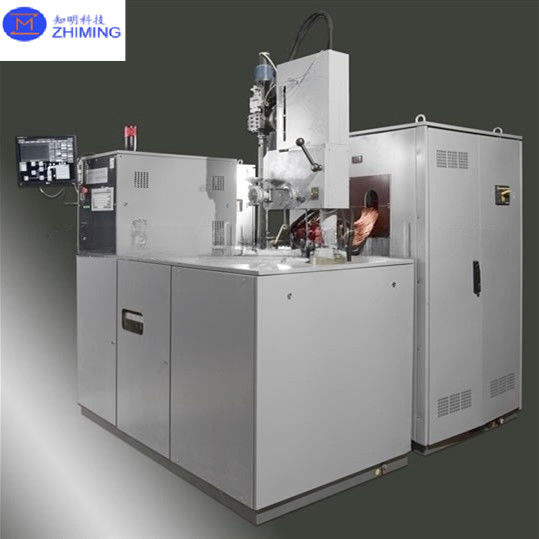

সাফাইর ক্রিস্টাল গ্রোথ ফার্নেস KY Kyropoulos পদ্ধতি 90-400kg সাফাইর উত্পাদন জন্য
KY সাফায়ার ক্রিস্টাল বৃদ্ধি চুল্লি এর বিমূর্ত
এই সাফায়ার ক্রিস্টাল বৃদ্ধি চুল্লি এই সিস্টেমটি ৯০-৪০০ কেজি ওজনের উচ্চমানের সাফাইর স্ফটিক উৎপাদনের জন্য ডিজাইন করা হয়েছে, যা প্রধানত এলইডি সাবস্ট্র্যাট, স্মার্টফোনের স্ক্রিন এবং স্মার্টফোনের ক্যামেরার লেন্সে ব্যবহৃত হয়।প্রক্রিয়াটি অত্যন্ত স্বয়ংক্রিয় এবং সর্বোত্তম পারফরম্যান্সের জন্য অভিযোজিত সফ্টওয়্যার অন্তর্ভুক্ত করে. এটি 2 × 10−6 টর এর অবশিষ্ট চাপ সহ একটি ভ্যাকুয়াম বায়ুমণ্ডলে প্রতিরোধমূলক গরম ব্যবহার করে। সিস্টেমের জন্য 10 বর্গমিটার স্থান প্রয়োজন এবং 40-100 কিলোওয়াট পাওয়ারের পরিসীমাতে কাজ করে।সাফাইর ক্রিস্টাল বৃদ্ধি চুল্লি প্রযুক্তিগত ধাপগুলির মধ্যে রয়েছে ক্রাইগল লোড করা, 6 × 10−5 Torr পর্যন্ত কাজের ভলিউম পাম্প করা, গলানোর জন্য 2100 °C পর্যন্ত কাঁচামাল গরম করা, স্ফটিকের বীজ বপন করা,এবং ধীরে ধীরে একটি নিয়ন্ত্রিত হারে ক্ষমতা হ্রাসএই সরঞ্জামটি বড়, উচ্চমানের সাফাইর স্ফটিক উত্পাদন করতে সক্ষম যা এটিকে অপটোইলেকট্রনিক্স এবং ভোক্তা ইলেকট্রনিক্সের বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।
ZMSH KY সাফাইর ক্রিস্টাল বৃদ্ধি চুল্লি এর বৃদ্ধি প্রক্রিয়া
কাঁচামাল প্রস্তুতিঃ
লিথিয়াম বা সোডিয়ামের মতো ঐচ্ছিক সংযোজন সহ উচ্চ বিশুদ্ধতা অ্যালুমিনিয়াম (Al2O3) ব্যবহার করা হয়।
ক্রুজিবল লোড হচ্ছে:
কাঁচামাল উচ্চ তাপমাত্রা প্রতিরোধী উপাদান থেকে তৈরি একটি ক্রুজিল মধ্যে স্থাপন করা হয়।
গরম করা:
গর্তটি প্রায় ২০৫০ ডিগ্রি সেলসিয়াসে গরম করা হয়, এলুমিনা তরল হয়ে গলে যায়।
বীজ বপন:
স্ফটিকের বৃদ্ধিকে নির্দেশ করার জন্য একটি সাফির বীজ স্ফটিক গলিত এলুমিনায় সন্নিবেশ করা হয়।
ক্রিস্টাল বৃদ্ধি:
অ্যালুমিনিয়াম ধীরে ধীরে ঠান্ডা হয়ে যায়, যার ফলে বীজ থেকে সাফাইর স্ফটিক বেড়ে ওঠে।
ঠান্ডাঃ
সিস্টেমটি ধীরে ধীরে শীতল হয় যাতে স্ফটিকটি শক্ত হয়, ত্রুটিগুলি রোধ করতে নিয়ন্ত্রিত শীতল হারের সাথে।
ক্রিস্টাল অপসারণঃ
সাফাইর স্ফটিক নিষ্কাশন করা হয় এবং আরও প্রক্রিয়াজাত করা হয়।
বৃদ্ধির পর চিকিৎসাঃ
অ্যাপ্লিকেশন স্ট্যান্ডার্ড পূরণ করার জন্য স্ফটিকটি পোলিশ করা হয় এবং গুণমানের জন্য পরীক্ষা করা হয়।
জেএমএসএইচ কেওয়াই সাফায়ার ক্রিস্টাল গ্রোথ ফার্নেসের ডেটা শীট (অংশিক)
| স্পেসিফিকেশন | বিস্তারিত |
| সাফায়ার স্ফটিকের ওজন (কেজি) | ৯০-৩০০ |
| প্রক্রিয়াটির উচ্চ স্বয়ংক্রিয়তা | হ্যাঁ। |
| বিশেষ অভিযোজিত সফটওয়্যার | হ্যাঁ। |
| গরম করার ধরন | প্রতিরোধী গরম |
| কাজের পরিবেশ | ভ্যাকুয়াম |
| ভ্যাকুয়াম (টর) | ২ × ১০−৬ |
| প্রয়োজনীয় এলাকা (sq. m) | 10 |
| ওজন (কেজি) | 2300 |
| শক্তি (কেডব্লিউ) | ৪০-১০০ |
| প্রযুক্তিগত পর্যায় | 1. লোডিং ক্রুজিল |
| 2. 6 × 10−5 টর অবশিষ্ট চাপে কাজের ভলিউম পাম্পিং | |
| 3. 2100°C পর্যন্ত কাঁচামাল গরম করা এবং গলানো | |
| 4. বীজ বপন | |
| 5. একটি নির্দিষ্ট গতিতে ক্ষমতা হ্রাস | |
| সাফায়ার ক্রিস্টাল অ্যাপ্লিকেশন | এলইডি সাবস্ট্র্যাট |
| স্মার্টফোনের স্ক্রিন | |
| স্মার্টফোনের ক্যামেরা লেন্স |

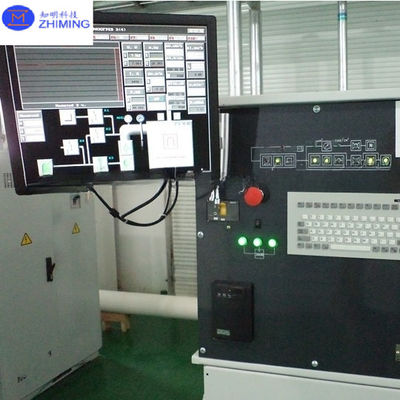

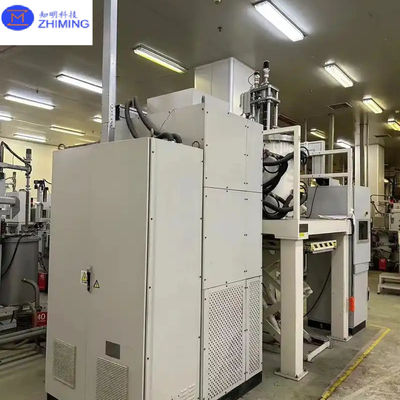

গ্রাহকের কারখানায় ZMSH KY সাফায়ার ক্রিস্টাল গ্রোথ ফার্নেস

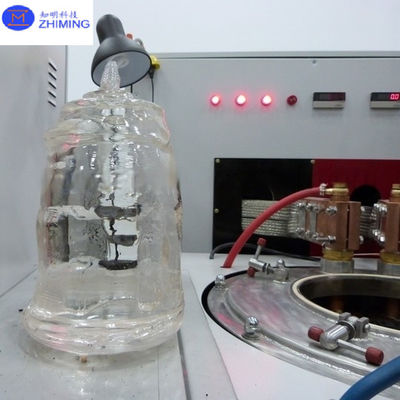

ZMSH KY সাফায়ার ক্রিস্টাল গ্রোথ ফার্নেসের ক্রিস্টাল গ্রোথ কোয়ালিটি
ZMSH KY সাফাইর ক্রিস্টাল গ্রোথ ফার্নেস সুনির্দিষ্ট প্রক্রিয়া নিয়ন্ত্রণ, উন্নত তাপ ক্ষেত্র নকশা এবং উচ্চ বিশুদ্ধতা উপাদান নির্বাচন মাধ্যমে সাফাইর স্ফটিক মানের অপ্টিমাইজ করার জন্য ডিজাইন করা হয়.নীচে এই চুল্লি ব্যবহার করে উত্পাদিত সাফাইর স্ফটিকগুলির প্রধান সুবিধা রয়েছেঃ
উচ্চ স্ফটিক শুদ্ধতা
- ZMSH চুলা উচ্চ বিশুদ্ধতা কাঁচামাল এবং একটি অনুকূল ভ্যাকুয়াম / inert গ্যাস বায়ুমণ্ডল ব্যবহার করে সর্বনিম্ন দূষণ নিশ্চিত করে।
- উন্নত ক্রুজিবল উপকরণ (যেমন উচ্চ বিশুদ্ধতা টংস্টেন বা ইরিডিয়াম) বৃদ্ধির প্রক্রিয়া চলাকালীন অমেধ্যের অন্তর্ভুক্তি হ্রাস করতে সহায়তা করে।
চমৎকার অপটিক্যাল গুণমান
- উত্থিত সাফাইর স্ফটিকগুলি উচ্চ অপটিকাল ট্রান্সমিট্যান্স প্রদর্শন করে, বিশেষত অতিবেগুনী (ইউভি) এবং ইনফ্রারেড (আইআর) বর্ণালীতে, যা তাদের অপটিকাল অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।
- অভিন্ন স্ফটিক কাঠামো আলোর ছড়িয়ে পড়া এবং শোষণকে হ্রাস করে, এলইডি, লেজার এবং অপটিকাল উইন্ডো অ্যাপ্লিকেশনগুলিতে উচ্চতর পারফরম্যান্স নিশ্চিত করে।
নিম্ন বিকৃতি ঘনত্ব
- ZMSH KY চুলায় অপ্টিমাইজড তাপীয় গ্রেডিয়েন্ট নিয়ন্ত্রণ তাপীয় চাপ হ্রাস করে, যার ফলে একটি কম dislocation ঘনত্ব এবং কম অভ্যন্তরীণ ত্রুটি।
- এটি উচ্চ-কার্যকারিতা অ্যাপ্লিকেশন যেমন সেমিকন্ডাক্টর সাবস্ট্র্যাট এবং উচ্চ-শেষ অপটিক্যাল উপাদানগুলির জন্য অত্যন্ত গুরুত্বপূর্ণ।
বড় এবং অভিন্ন স্ফটিক আকার
- চুল্লিটি বড় ব্যাসাকার সাফাইর বুলেস উত্পাদনকে সমর্থন করে, যা কার্যকর ওয়েফার স্লাইসিং এবং ন্যূনতম উপাদান অপচয়কে অনুমতি দেয়।
- ক্রমবর্ধমান স্ফটিকগুলির অক্ষীয় এবং রেডিয়াল অভিন্নতা পুরো বল জুড়ে ধারাবাহিক বৈশিষ্ট্যগুলি নিশ্চিত করে।
উচ্চতর যান্ত্রিক শক্তি
- সাফির স্ফটিকগুলি উচ্চ কঠোরতা এবং চমৎকার যান্ত্রিক স্থিতিশীলতা প্রদর্শন করে, যা তাদের স্ক্র্যাচ এবং যান্ত্রিক ক্ষতির বিরুদ্ধে অত্যন্ত প্রতিরোধী করে তোলে।
- স্মার্টফোনের স্ক্রিন, ঘড়ির কভার এবং এয়ারস্পেস অপটিক্সের মতো চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য এই বৈশিষ্ট্যগুলি অপরিহার্য।
স্থিতিশীল এবং পুনরাবৃত্তিযোগ্য বৃদ্ধির প্রক্রিয়া
- জেএমএসএইচ কেওয়াই চুলায় উন্নত নিয়ন্ত্রণ ব্যবস্থা তাপমাত্রা এবং বৃদ্ধির হারের সুনির্দিষ্ট নিয়ন্ত্রণকে সক্ষম করে, পুনরাবৃত্তিযোগ্যতা এবং ধ্রুবক স্ফটিকের গুণমান নিশ্চিত করে।
- অটোমেশন বৈশিষ্ট্যগুলি মানুষের ত্রুটি হ্রাস করে, উচ্চ উত্পাদন ফলন এবং কম ত্রুটিযুক্ত স্ফটিকের দিকে পরিচালিত করে।
ফাটল কমাতে চাপ নিয়ন্ত্রণের সর্বোত্তম পদ্ধতি
- সাফায়ার ক্রিস্টাল গ্রোথ ফার্নেসটি চূড়ান্ত স্ফটিকের ফাটল বা কাঠামোগত বিকৃতির সম্ভাবনা হ্রাস করে তাপীয় চাপ বিতরণকে অনুকূল করার জন্য ডিজাইন করা হয়েছে।
- এটি ডাউনস্ট্রিম ওয়েফার স্লাইসিং এবং পোলিশিং অপারেশনগুলির প্রক্রিয়াকরণের দক্ষতা বাড়ায়।
প্রশ্নোত্তর
ZMSH KY চুল্লি ব্যবহার করে চাষ করা সাফাইর স্ফটিকের প্রধান সুবিধা কি?
✅ ন্যূনতম অমেধ্য সহ উচ্চ বিশুদ্ধতা
✅ ইউভি, দৃশ্যমান এবং আইআর ব্যাপ্তিতে চমৎকার অপটিকাল স্বচ্ছতা
✅ সেমিকন্ডাক্টর অ্যাপ্লিকেশনের জন্য কম dislocation ঘনত্ব
✅ বড় এবং অভিন্ন স্ফটিক আকার
✅ উচ্চ যান্ত্রিক শক্তি এবং স্ক্র্যাচ প্রতিরোধের
✅ ফাটল কমাতে চাপ নিয়ন্ত্রণের সর্বোত্তম পদ্ধতি
ক্রিস্টাল বৃদ্ধি প্রক্রিয়ার সময় কোন মান নিয়ন্ত্রণ ব্যবস্থা রয়েছে?
