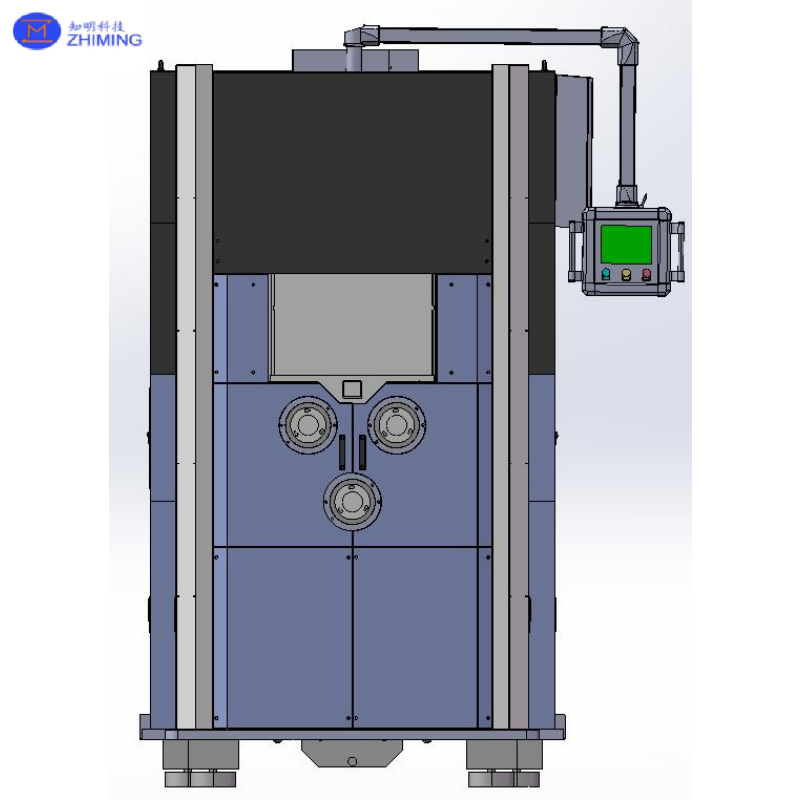

উচ্চ-নির্ভুলতা তারের করাত JSZ1231D

পণ্যের সংক্ষিপ্ত বিবরণ

JSZ1231D উচ্চ-নির্ভুলতা তারের করাতটি সেমিকন্ডাক্টর শিল্পে নির্ভুল স্লাইসিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি সেমিকন্ডাক্টর ইনগট এবং অন্যান্য কঠিন ও ভঙ্গুর পদার্থের উচ্চ-দক্ষতা, উচ্চ-নির্ভুলতা স্লাইসিংয়ের জন্য উপযুক্ত।

মেশিনটিতে একটি উচ্চ-অনমনীয়তা সমন্বিত কাঠামো, উচ্চ-গতির প্রধান রোলার ড্রাইভ সিস্টেম, নির্ভুল তারের টান নিয়ন্ত্রণ, হাইড্রোলিক ওয়ার্কপিস ক্ল্যাম্পিং এবং একটি স্থিতিশীল নিয়ন্ত্রণ ব্যবস্থা রয়েছে। এটি 2,200 মিটার/মিনিট পর্যন্ত সর্বোচ্চ তারের গতি, ±0.01 মিমি কাটিং নির্ভুলতা এবং 0.05 মিমি এর কম ন্যূনতম স্লাইস পুরুত্ব সমর্থন করে, যা এটিকে সেমিকন্ডাক্টর ওয়েফার প্রক্রিয়াকরণের জন্য উপযুক্ত করে তোলে যেখানে নির্ভুলতা, স্থিতিশীলতা এবং উপাদানের ব্যবহার অত্যন্ত গুরুত্বপূর্ণ।

প্রধান প্রযুক্তিগত স্পেসিফিকেশন

• সর্বোচ্চ ওয়ার্কপিস আকার: W90 × H220 × L450 মিমি
• সর্বোচ্চ ওয়ার্কপিস দৈর্ঘ্য: 450 মিমি
• সর্বোচ্চ তারের গতি: 2,200 মিটার/মিনিট
• সর্বোচ্চ তারের স্টোরেজ ক্ষমতা: 100 কিমি
• তারের ব্যাস পরিসীমা: 0.014–0.1 মিমি
• তারের টান নিয়ন্ত্রণ পরিসীমা: 0–15 N
• ফিড স্ট্রোক: ≤220 মিমি
• কাটিং ফিড গতি: 0.01–5 মিমি/মিনিট, সামঞ্জস্যযোগ্য
• র‍্যাপিড ফিড গতি: 200 মিমি/মিনিট
• স্লারি ট্যাঙ্কের ক্ষমতা: 300 লিটার
• ওয়ার্কপিস ক্ল্যাম্পিং: স্বয়ংক্রিয় হাইড্রোলিক ক্ল্যাম্পিং
• সর্বোচ্চ প্রধান রোলার গতি: <4,500 rpm
• সর্বোচ্চ প্রধান রোলার ব্যাস: Ø160 মিমি
• প্রধান রোলার: 3 পিস + 3 অতিরিক্ত পিস
• কাটিং মোড: নিম্নমুখী ফিড
• তারের চলার মোড: পর্যায়ক্রমিক বা একমুখী অপারেশন
• বিদ্যুৎ সরবরাহ: তিন-ফেজ চার-তারের এসি 380V ±10%, 50/60 Hz
• মেশিনের মাত্রা: প্রায় L1750 × W1600 × H2900 মিমি
• মেশিনের ওজন: প্রায় 8 টন

মূল সুবিধা

মেশিনটি একটি কম্প্যাক্ট কাঠামোগত নকশা গ্রহণ করে যার একটি তুলনামূলকভাবে ছোট পদচিহ্ন রয়েছে। মেশিন বডি উচ্চ-শক্তির ইস্পাত দিয়ে তৈরি, যখন বেস সামগ্রিক অনমনীয়তা এবং দীর্ঘমেয়াদী অপারেশনাল স্থিতিশীলতা উন্নত করতে একটি সমন্বিত ঢালাই কাঠামো ব্যবহার করে।

সমস্ত প্রধান ড্রাইভ সিস্টেম সরাসরি-ড্রাইভ কাঠামো ব্যবহার করে, যা ট্রান্সমিশন ত্রুটি এবং যান্ত্রিক পরিধান কমাতে সাহায্য করে এবং কম অপারেটিং শব্দ এবং উচ্চতর ড্রাইভ নির্ভুলতা প্রদান করে।

তিনটি প্রধান রোলারের প্রত্যেকটি একটি সরাসরি-ড্রাইভ মোটর দ্বারা স্বাধীনভাবে চালিত হয়। এই নকশাটি রোলারগুলিকে টেনে আনার তারের কারণে সৃষ্ট লোড হ্রাস করে, যা তারের ভাঙন এবং রোলার খাঁজের পরিধান এবং তারের ব্যবহার কমাতে সাহায্য করে।

মেশিনটিতে প্রায় 270 মিমি এর একটি সংক্ষিপ্ত শ্যাফ্ট ব্যবধান রয়েছে, যা কাটার সময় তারের স্থিতিশীলতা উন্নত করে এবং কাটার সময় এবং তারের ব্যবহার কমাতে সাহায্য করে কাটার ফলন বৃদ্ধি করে।

দ্বি-পার্শ্বযুক্ত তারের ভাঙন সনাক্তকরণ অ্যালার্ম সংবেদনশীলতা উন্নত করে। বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থায় পাওয়ার-লস সুরক্ষা অন্তর্ভুক্ত রয়েছে যা অপ্রত্যাশিত পাওয়ার বাধাগুলির কারণে তারের ভাঙন এবং ওয়ার্কপিস স্ক্র্যাপ কমাতে সাহায্য করে।

2,200 মিটার/মিনিট এর সর্বোচ্চ তারের গতি এবং নির্ভুল টান নিয়ন্ত্রণের সাথে, মেশিনটি স্থিতিশীল তারের অপারেশন বজায় রেখে ফাইন-ওয়্যার কাটিং প্রক্রিয়ার জন্য উপযুক্ত।

কাটিং নির্ভুলতা ±0.01 মিমি পর্যন্ত পৌঁছাতে পারে, যখন ন্যূনতম স্লাইস পুরুত্ব 0.05 মিমি এর কম, যা উচ্চ-নির্ভুলতা সেমিকন্ডাক্টর ওয়েফার স্লাইসিংয়ের প্রয়োজনীয়তা পূরণ করে।

প্রধান সিস্টেম উপাদান

মেশিনটি প্রধানত গঠিত:

• তারের সরবরাহ এবং স্টোরেজের জন্য তারের স্পুল ইউনিট
• মসৃণ আনওয়াইন্ডিং এবং অভিন্ন রিওয়াইন্ডিংয়ের জন্য তারের ট্র্যাভার্সিং ইউনিট
• স্থিতিশীল তারের টান বজায় রাখার জন্য টান নিয়ন্ত্রণ ইউনিট
• নির্ভুল এবং মসৃণ তারের নির্দেশনার জন্য গাইড হুইল সিস্টেম
• নির্ভুল স্লাইসিংয়ের জন্য প্রধান স্পিন্ডল এবং রোলার ইউনিট
• ওয়ার্কপিস ফিক্সিং এবং নিয়ন্ত্রিত কাটিং মুভমেন্টের জন্য ফিড ইউনিট
• কাটিং ফ্লুইড তাপমাত্রা নিয়ন্ত্রণের জন্য হিট এক্সচেঞ্জার
• স্লারি এবং কুলিং সিস্টেম
• বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট
• প্যারামিটার সেটিং, অপারেশন এবং স্ট্যাটাস পর্যবেক্ষণের জন্য হিউম্যান-মেশিন ইন্টারফেস

নির্ভুলতা এবং গ্রহণযোগ্যতার মানদণ্ড

• প্রধান রোলার রানআউট: ≤0.02 মিমি
• স্পিন্ডল বক্স টেপার পৃষ্ঠের রেডিয়াল রানআউট: ≤0.005 মিমি
• স্পিন্ডল শ্যাফ্টের অক্ষীয় রানআউট: ≤0.005 মিমি
• স্পিন্ডল টেপার এবং টেপার হোলের মধ্যে যোগাযোগের অনুপাত: ≥70%
• উল্লম্ব ফিড সরলতা: ≤0.005 মিমি/150 মিমি
• তারের মোচড়: প্রতি মিটারে 5 পাকের কম
• সরবরাহ/টেক-আপ স্পিন্ডল কম্পন: ≤5 মি/সে²
• সরবরাহ/টেক-আপ হুইল রানআউট: ≤0.15 মিমি

পরিচালনার পরিবেশ

• প্রস্তাবিত পরিবেষ্টিত তাপমাত্রা: 18–28°C
• আপেক্ষিক আর্দ্রতা: ≤75%
• পরিবেশগত কম্পন: ≤0.5G
• কুলিং জলের তাপমাত্রা: 11 ±1°C
• কুলিং জলের প্রবাহ: 20–50 লিটার/মিনিট
• কুলিং জলের চাপ: 0.2–0.4 MPa
• প্রয়োজনীয় কুলিং ক্ষমতা: ≥5 কিলোওয়াট
• প্রকৃত মেশিনের বিদ্যুৎ খরচ: প্রায় 5 কিলোওয়াট-ঘন্টা

অ্যাপ্লিকেশন

মেশিনটি প্রধানত সেমিকন্ডাক্টর ওয়েফার এবং অন্যান্য কঠিন ও ভঙ্গুর পদার্থের নির্ভুল স্লাইসিংয়ের জন্য ব্যবহৃত হয়। এটি বিশেষত পাতলা স্লাইসিং, উচ্চ কাটিং নির্ভুলতা, স্থিতিশীল তারের অপারেশন, কম তারের ভাঙন এবং উন্নত উপাদানের ব্যবহারের জন্য উপযুক্ত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

ওয়েবসাইট / ক্যাটালগের জন্য সংক্ষিপ্ত পণ্যের বিবরণ

JSZ1231D উচ্চ-নির্ভুলতা তারের করাত

নির্ভুল সেমিকন্ডাক্টর ওয়েফার স্লাইসিংয়ের জন্য ডিজাইন করা, JSZ1231D 0.014 থেকে 0.1 মিমি পর্যন্ত ফাইন তারের ব্যাস এবং 2,200 মিটার/মিনিট এর সর্বোচ্চ তারের গতি সমর্থন করে। এর উচ্চ-অনমনীয়তা কাঠামো, স্বাধীনভাবে চালিত প্রধান রোলার, নির্ভুল টান নিয়ন্ত্রণ এবং স্বয়ংক্রিয় হাইড্রোলিক ক্ল্যাম্পিং স্থিতিশীল এবং নির্ভুল কাটিং পারফরম্যান্স প্রদান করে।

মেশিনটি 450 মিমি পর্যন্ত দৈর্ঘ্যের ওয়ার্কপিস সমর্থন করে, ±0.01 মিমি এর কাটিং নির্ভুলতা অর্জন করে এবং 0.05 মিমি এর চেয়ে পাতলা স্লাইস তৈরি করতে পারে। দ্বি-পার্শ্বযুক্ত তারের ভাঙন সনাক্তকরণ, তাপমাত্রা-নিয়ন্ত্রিত কাটিং ফ্লুইড এবং একটি স্থিতিশীল বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা এটিকে নির্ভরযোগ্য এবং দক্ষ সেমিকন্ডাক্টর উপাদান প্রক্রিয়াকরণের জন্য উপযুক্ত করে তোলে।
