বিস্তারিত তথ্য |
|||
| Wafer Size: | 8 inch 6 inch 4inch 2inch | চুল্লি গঠন: | উল্লম্ব প্রকার |
|---|---|---|---|
| ব্যাচ ক্যাপাসিটি: | প্রতি ব্যাচ 150 ওয়েফার | Film Uniformity: | Typically better than ±3% |
| Interface Standards: | SECS-II / HSMS / GEM | Supported Processes: | Dry & wet oxidation, N₂/H₂ annealing, RTA, alloying |
| বিশেষভাবে তুলে ধরা: | পাতলা ফিল্ম অবসারণ এলপিসিভিডি অক্সিডেশন ফার্ন,নিম্ন অক্সিজেন নিয়ন্ত্রণ এলপিসিভিডি অক্সিডেশন চুল্লি,সম্পূর্ণ স্বয়ংক্রিয়তা এলপিসিভিডি অক্সিডেশন ফার্নেস |
||
পণ্যের বর্ণনা
পণ্যের সংক্ষিপ্ত বিবরণ

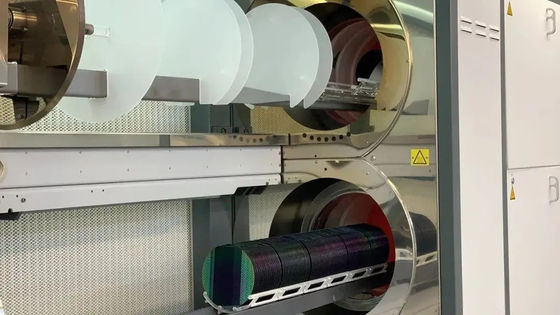

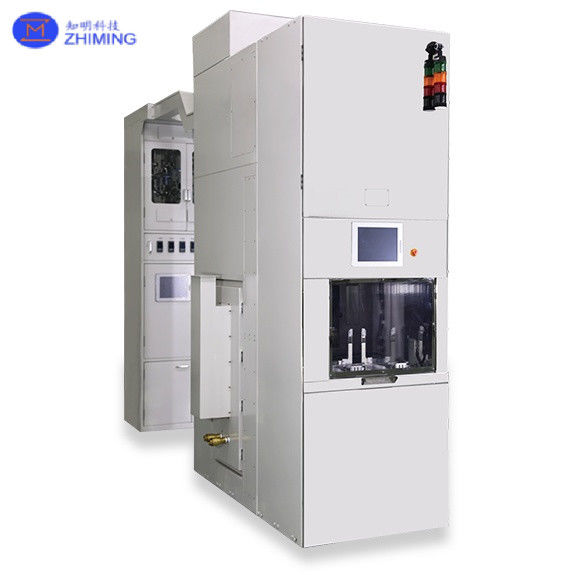

এই সরঞ্জামটি একটি উচ্চ দক্ষতা, সম্পূর্ণ স্বয়ংক্রিয় 8-ইঞ্চি উল্লম্ব অক্সিডেশন এলপিসিভিডি চুলা যা ভর উত্পাদনের জন্য ডিজাইন করা হয়েছে। এটি চমৎকার ফিল্ম অভিন্নতা এবং পুনরাবৃত্তিযোগ্যতা সরবরাহ করে,বিভিন্ন অক্সিডেশন সমর্থন করেএই সিস্টেমটি সেমিকন্ডাক্টর উত্পাদনের জন্য আদর্শ, মসৃণ এমইএস সংহতকরণের সাথে একটি 21-ক্যাসেট স্বয়ংক্রিয় স্থানান্তর বৈশিষ্ট্যযুক্ত।
কার্যকরী নীতি

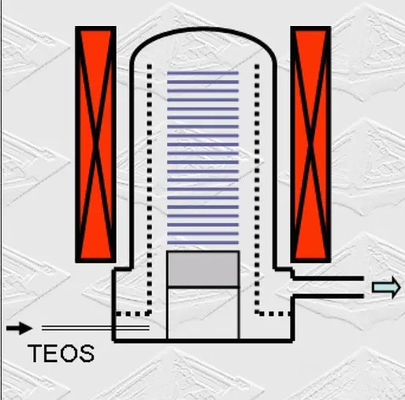

এই চুল্লিতে একটি উল্লম্ব টিউব কাঠামো এবং উন্নত কম অক্সিজেনের মাইক্রো-প্রাদুর্ভাব নিয়ন্ত্রণ রয়েছে। এটি নির্দিষ্ট বায়ুমণ্ডলে সিলিকন ওয়েফারগুলির সুনির্দিষ্ট অক্সিডেশন বা ফিল্ম জমাট বাঁধতে সক্ষম করে।এলপিসিভিডি (নিম্ন চাপের রাসায়নিক বাষ্পীয় অবক্ষয়) প্রক্রিয়াটি উচ্চমানের পাতলা ফিল্ম যেমন পলিসিলিকন জমা দেওয়ার জন্য নিম্ন চাপে অগ্রগামী গ্যাসগুলি গরম করে, সিলিকন নাইট্রাইড, বা ডোপড সিলিকন অক্সাইড।
চিপ উত্পাদনে, বিভিন্ন উদ্দেশ্যে বিভিন্ন পাতলা ফিল্ম তৈরি করতে নিম্ন চাপ রাসায়নিক বাষ্প ডিপোজিশন (এলপিসিভিডি) ব্যাপকভাবে ব্যবহৃত হয়।LPCVD সিলিকন অক্সাইড এবং সিলিকন নাইট্রাইড ফিল্ম জমা করতে ব্যবহার করা যেতে পারেএটি সিলিকন এর পরিবাহিতা পরিবর্তন করতে ডোপড ফিল্ম তৈরি করতেও ব্যবহৃত হয়। উপরন্তু, এলপিসিভিডি টংস্টেন বা টাইটানিয়াম,যা ইন্টিগ্রেটেড সার্কিটগুলিতে আন্তঃসংযোগ কাঠামো গঠনের জন্য অপরিহার্য.
প্রক্রিয়া নীতি

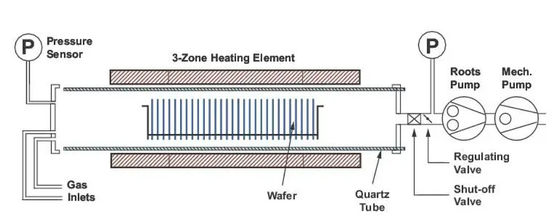

The working principle of LPCVD (Low Pressure Chemical Vapor Deposition) can be understood as a controlled chemical reaction process that takes place at low pressure and involves the reaction of gaseous precursors on the surface of a wafer.
গ্যাস সরবরাহঃ
এক বা একাধিক গ্যাসীয় অগ্রদূত (রাসায়নিক গ্যাস) প্রতিক্রিয়া চেম্বারে প্রবেশ করা হয়।
এই ধাপটি কম চাপে, সাধারণত বায়ুমণ্ডলীয় স্তরের নীচে সম্পন্ন হয়। কম চাপ প্রতিক্রিয়া হার বাড়াতে, অভিন্নতা উন্নত করতে এবং ফিল্মের গুণমান উন্নত করতে সহায়তা করে।গ্যাসের প্রবাহের হার এবং চাপ বিশেষ নিয়ামক এবং ভালভ দ্বারা সঠিকভাবে নিয়ন্ত্রিত হয়. গ্যাসের পছন্দ ফলিত ফিল্মের বৈশিষ্ট্য নির্ধারণ করে। উদাহরণস্বরূপ, সিলিকন ফিল্ম জমা দেওয়ার জন্য, সিলান (SiH4) বা ডিক্লোরোসিলান (SiCl2H2) প্রাক-পরিচালক হিসাবে ব্যবহার করা যেতে পারে।অন্যান্য ধরণের ফিল্মের জন্য বিভিন্ন গ্যাস নির্বাচন করা হয়যেমন সিলিকন অক্সাইড, সিলিকন নাইট্রাইড বা ধাতু।
শোষণঃ
এই প্রক্রিয়াতে সাবস্ট্র্যাট পৃষ্ঠের উপর প্রাক-গ্যাস অণুগুলির শোষণ জড়িত (যেমন, সিলিকন ওয়েফার) ।অ্যাডসোর্পশন এমন একটি বিক্রিয়াকে বোঝায় যেখানে অণুগুলি অস্থায়ীভাবে গ্যাস পর্যায়ে থেকে শক্ত পৃষ্ঠের সাথে সংযুক্ত হয়এটি শারীরিক বা রাসায়নিক শোষণ জড়িত হতে পারে।
প্রতিক্রিয়া:
সেট তাপমাত্রায়, অ্যাডসোর্বড প্রাক্সেসরের একটি পাতলা ফিল্ম গঠনের জন্য স্তর পৃষ্ঠের উপর রাসায়নিক বিক্রিয়া হয়। এই প্রতিক্রিয়াগুলির মধ্যে বিভাজন, প্রতিস্থাপন বা হ্রাস অন্তর্ভুক্ত হতে পারে,পূর্বসূরী গ্যাসের ধরন এবং প্রক্রিয়া অবস্থার উপর নির্ভর করে.
সাক্ষ্যদান:
প্রতিক্রিয়া পণ্য একটি পাতলা ফিল্ম গঠন করে যা সাবস্ট্র্যাট পৃষ্ঠের উপর অভিন্নভাবে জমা হয়।
অবশিষ্ট গ্যাস অপসারণঃ
প্রতিক্রিয়াহীন প্রাক-পরিষদ এবং গ্যাসযুক্ত উপ-পণ্যগুলি (যেমন, সিলান বিভাজনের সময় তৈরি হাইড্রোজেন) প্রতিক্রিয়া চেম্বার থেকে সরানো হয়।এই উপ-উত্পাদনগুলি প্রক্রিয়া বা ফিল্মের দূষণে হস্তক্ষেপ এড়াতে সরানো উচিত.
অ্যাপ্লিকেশন ক্ষেত্র
-
এলপিসিভিডি সরঞ্জাম উচ্চ তাপমাত্রা এবং নিম্ন চাপে অভিন্ন পাতলা ফিল্ম জমা করতে ব্যবহৃত হয়, যা ওয়েফারের ব্যাচ প্রক্রিয়াকরণের জন্য আদর্শ।
-
পলি-সিলিকন, সিলিকন নাইট্রাইড, এবং সিলিকন ডাই অক্সাইড সহ বিভিন্ন উপকরণ জমা দিতে সক্ষম।
প্রশ্নোত্তর
প্রশ্ন ১ঃ প্রতি ব্যাচে কতটি ওয়েফার প্রক্রিয়াজাত করা যায়?
উত্তরঃ সিস্টেমটি প্রতি ব্যাচে 150 টি ওয়েফার সমর্থন করে, যা উচ্চ পরিমাণে উত্পাদনের জন্য উপযুক্ত।
প্রশ্ন 2: সিস্টেম একাধিক অক্সিডেশন পদ্ধতি সমর্থন করে?
উত্তরঃ হ্যাঁ, এটি শুকনো এবং ভিজা অক্সিডেশন সমর্থন করে (ডিসিই এবং এইচসিএল সহ), বিভিন্ন প্রক্রিয়া প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়া যায়।
প্রশ্ন 3: সিস্টেমটি কারখানার এমইএসের সাথে ইন্টারফেস করতে পারে?
A3: এটি এমইএস ইন্টিগ্রেশন এবং স্মার্ট ফ্যাক্টরি অপারেশনের জন্য SECS II/HSMS/GEM যোগাযোগ প্রোটোকল সমর্থন করে।
প্রশ্ন 4: কোন সামঞ্জস্যপূর্ণ প্রক্রিয়াগুলি সমর্থিত?
এ 4: অক্সিডেশন ছাড়াও, এটি পলিসিলিকন, সিআইএন, টিইওএস, সিআইপিওএস এবং আরও অনেক কিছুর জন্য এন 2 / এইচ 2 অ্যানিলিং, আরটিএ, অ্যালোয়িং এবং এলপিসিভিডি সমর্থন করে।
