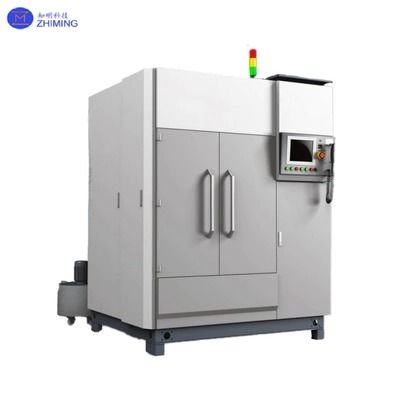

সিআইসি / সাফাইর / অতি-কঠিন ভঙ্গুর উপকরণগুলির জন্য মাল্টি-ওয়্যার ডায়মন্ড স্যুইং মেশিন

মাল্টি-ওয়্যার ডায়মন্ড স্যুইং মেশিনের সংক্ষিপ্ত বিবরণ

মাল্টি-ওয়্যার ডায়মন্ড সিজিং মেশিন একটি উন্নত নির্ভুলতা slicing সমাধান অত্যন্ত কঠিন এবং ভঙ্গুর উপকরণ জন্য ইঞ্জিনিয়ারিং।সিস্টেমটি একই সময়ে অনেকগুলি ওয়েফার কেটে ফেলতে সক্ষম, উচ্চ দক্ষতা এবং নির্ভুলতা নিশ্চিত করে। এটি সিলিকন কার্বাইড (সিআইসি), সাফির, গ্যালিয়াম নাইট্রাইড (গান), কোয়ার্টজ এবং প্রযুক্তিগত সিরামিকের প্রক্রিয়াকরণে ব্যাপকভাবে গৃহীত হয়,এটিকে সেমিকন্ডাক্টর ক্ষেত্রে অপরিহার্য করে তোলে, ফোটোভোলটাইক এবং এলইডি শিল্পকে বড় আকারের উৎপাদনের জন্য।

একক তারের কাটার সরঞ্জামগুলির বিপরীতে, এই মাল্টি-ওয়্যার প্ল্যাটফর্মটি প্রতি চক্রের দশ থেকে শত শত স্লাইস সক্ষম করে, চমৎকার পৃষ্ঠের অখণ্ডতা বজায় রেখে আউটপুটকে বাড়িয়ে তোলে (Ra < 0.5 μm) এবং মাত্রিক নির্ভুলতা (±0এর মডুলার কাঠামোর মধ্যে স্বয়ংক্রিয় তারের-টেনশন নিয়ন্ত্রণ, ওয়ার্কপিস হ্যান্ডলিং এবং রিয়েল-টাইম মনিটরিং অন্তর্ভুক্ত রয়েছে, যা এটিকে অবিচ্ছিন্ন শিল্প ক্রিয়াকলাপের জন্য উপযুক্ত করে তোলে।

টেকনিক্যাল স্পেসিফিকেশনমাল্টি-ওয়্যার ডায়মন্ড সেগ মেশিনের

মাল্টি-ওয়্যার ডায়মন্ড স্যুইং মেশিনের কাজের নীতি

1. মাল্টি-ওয়্যার মোশন সিস্টেম
   ডায়মন্ড তারগুলি 1500 মি / মিনিট পর্যন্ত গতিতে সিঙ্ক্রোনাসভাবে চালিত হয়, যথার্থ পলি দ্বারা পরিচালিত হয়। বন্ধ লুপ নিয়ন্ত্রণ তারের টেনশন (15-130 এন) বজায় রাখে, ভাঙ্গন এবং বিচ্যুতির ঝুঁকি হ্রাস করে।

2. যথার্থ ফিড এবং পজিশনিং
   উচ্চ রেজোলিউশন সার্ভো মোটর ± 0.005 মিমি অবস্থান সঠিকতা নিশ্চিত করে। ঐচ্ছিক লেজার বা দৃষ্টি সারিবদ্ধতা জটিল জ্যামিতি জন্য উচ্চতর ফলাফল প্রদান করে।

3. শীতল এবং চিপ অপসারণ
   উচ্চ চাপের তরল (জল / তেল ভিত্তিক) কাটা অঞ্চলটি শীতল করে এবং ধ্বংসাবশেষ সরিয়ে দেয়, মাইক্রো-ক্র্যাকগুলি রোধ করে এবং মাল্টি-স্টেপ ফিল্টারেশনের মাধ্যমে শীতল তরল ব্যবহারযোগ্যতা বাড়ায়।

4. বুদ্ধিমান নিয়ন্ত্রণ ব্যবস্থা
   বি অ্যান্ড আর সার্ভো ড্রাইভার (<1 এমএস প্রতিক্রিয়া) তারের গতি, ফিড রেট এবং টেনশনকে গতিশীলভাবে সামঞ্জস্য করে। রেসিপি ম্যানেজমেন্ট এবং ওয়ান-টাচ সুইচিং উৎপাদনকে সহজ করে তোলে।

মাল্টি-ওয়্যার ডায়মন্ড স্যুইং মেশিনের মূল সুবিধা

1. উচ্চ-থ্রুপুট কাটিং
   1500 মি / মিনিট পর্যন্ত তারের গতি প্রতি ক্রিয়াকলাপে 50 ~ 200 টুকরো সক্ষম করে, একক তারের সিস্টেমের তুলনায় উত্পাদনশীলতা 5 ~ 10x বৃদ্ধি করে। কার্ফ ক্ষতি <100 μm উপাদান ব্যবহার 40% পর্যন্ত বৃদ্ধি করে।

2. বুদ্ধিমান যথার্থ নিয়ন্ত্রণ
   টেনশন নিয়ন্ত্রণের নির্ভুলতা ± 0.5 এন বিভিন্ন শক্ত স্তর জুড়ে স্থিতিশীল কাটা নিশ্চিত করে। 10 "এইচএমআই প্যানেল রেসিপি স্টোরেজ এবং দূরবর্তী পর্যবেক্ষণ ফাংশনগুলির সাথে রিয়েল-টাইম প্রক্রিয়া ডেটা প্রদর্শন করে।

3. নমনীয় মডুলার ডিজাইন
   বিভিন্ন কাটিয়া পর্যায়ে 0.12 থেকে 0.45 মিমি থেকে তারের ব্যাস সমর্থন করে। স্বয়ংক্রিয় ভর উত্পাদনের জন্য রোবোটিক লোডিং / আনলোডিং উপলব্ধ।

4. শিল্প স্থায়িত্ব
   কঠোর ঢালাই / কাঠামো মেশিন ফ্রেম বিকৃতি সীমাবদ্ধ (<0.01 মিমি) । সিরামিক-আচ্ছাদিত বা টংস্টেন কার্বাইড গাইড চাকা > 8000 ঘন্টা সেবা জীবন প্রদান করে।

মাল্টি-ওয়্যার ডায়মন্ড সিজ মেশিনের অ্যাপ্লিকেশন এলাকা

• সেমিকন্ডাক্টর: ইভি পাওয়ার মডিউলগুলির জন্য সিআইসি ওয়েফার, 5 জি আরএফ চিপের জন্য গ্যান সাবস্ট্র্যাট।

• ফোটোভোলটাইক: বেধের অভিন্নতা ±10 μm সহ সিলিকন ইঙ্গোটের উচ্চ গতির কাটা।

• এলইডি ও অপটিক্স: এলইডি ইপিট্যাক্সি এবং অপটিক্যাল উপাদানগুলির জন্য সাফায়ার সাবস্ট্র্যাট যা এজ চিপিং < 20 μm।

• উন্নত সিরামিক: অ্যালুমিনিয়াম এবং অ্যালন স্লাইসিং এয়ারস্পেস তাপ ব্যবস্থাপনা অংশের জন্য।

মাল্টি-ওয়্যার ডায়মন্ড সিও কাটার মেশিনের প্রশ্নোত্তর

প্রশ্ন 1: এই মেশিনটি কোন উপকরণ কাটাতে পারে?

A1:এটি অতি-কঠিন এবং ভঙ্গুর উপকরণ যেমন সিআইসি, গ্যান, সাফির, কোয়ার্টজ, সিরামিক এবং একক / পলিক্রিস্টালিন সিলিকনগুলির জন্য ডিজাইন করা হয়েছে। অ্যাপ্লিকেশনগুলি অর্ধপরিবাহী, ফোটোভোলটাইক, এলইডি,এবং উন্নত সিরামিক.

প্রশ্ন ২ঃ একক-ড্রাইয়ার সিগের তুলনায় কী কী সুবিধা রয়েছে?

A2:

• এক চক্রের মধ্যে কয়েক ডজন থেকে কয়েকশো ওয়াফার কেটে দেয়, ৫×১০ গুণ বেশি সঞ্চালন ক্ষমতা;

• 'কার্ফ লস' <১০০ মাইক্রন মিটার, যা উপাদান ব্যবহার ৩০% থেকে ৪০% বৃদ্ধি করে;

• উচ্চ নির্ভুলতা (±0.02 মিমি) এবং চমৎকার পৃষ্ঠের গুণমান (Ra <0.5 μm) বজায় রাখে।

প্রশ্ন 3: কাটার নির্ভুলতা কীভাবে নিশ্চিত করা হয়?

A3:

• উচ্চ গতির B&R সার্ভো ড্রাইভ, < 1 এমএস সাড়া;

• 'সোল্ড লুপ' তারের টেনশন নিয়ন্ত্রক (১৫১৩০ এন);

• সার্ভো-ড্রাইভড ওয়ার্ক টেবিল, ± 0.005 মিমি পজিশনিং নির্ভুলতা;

• জটিল জ্যামিতির জন্য ঐচ্ছিক দৃষ্টি / লেজার সমন্বয়।

প্রশ্ন 4: সর্বোচ্চ প্রক্রিয়াকরণ ক্ষমতা কত?

A4:

• বর্গক্ষেত্রের কাজের টুকরোঃ 220 × 200 × 350 মিমি;

• গোলাকার ওয়ার্কপিস: Φ205 × 350 মিমি;

• "অনুসরণ ক্ষমতা" ৫.৫.৫.

• উপাদান এবং তারের ব্যাসার্ধের উপর নির্ভর করে প্রতি রান 50 ′′ 200 টুকরা।

প্রশ্ন 5: শীতল এবং আবর্জনা অপসারণ কিভাবে কাজ করে?

A5:

• উচ্চ চাপ জল বা তেল ভিত্তিক শীতল তরল তাপীয় প্রভাব হ্রাস করে;

• মাল্টি-স্টেজ ফিল্টারিং শীতল তরলের জীবন বাড়ায়;

• কার্যকরীভাবে প্রান্ত চিপিং এবং মাইক্রো-ফাটল কমাতে।

প্রশ্ন ৬ঃ তারের পরিধান এবং জীবনকাল সম্পর্কে কি?

A6:

• ডায়মন্ড তারের ব্যাসার্ধের পরিসীমাঃ 0.12-0.45 মিমি, প্রক্রিয়া অনুযায়ী নির্বাচনযোগ্য;

• সিরামিক বা টংস্টেন কার্বাইড লেপযুক্ত গাইড হুইল, > 8000 ঘন্টা জীবনকাল;

• তারের স্থায়িত্ব উপাদান এবং প্রক্রিয়া উপর নির্ভর করে, কিন্তু একক তারের সিস্টেমের তুলনায় আরো স্থিতিশীল।
