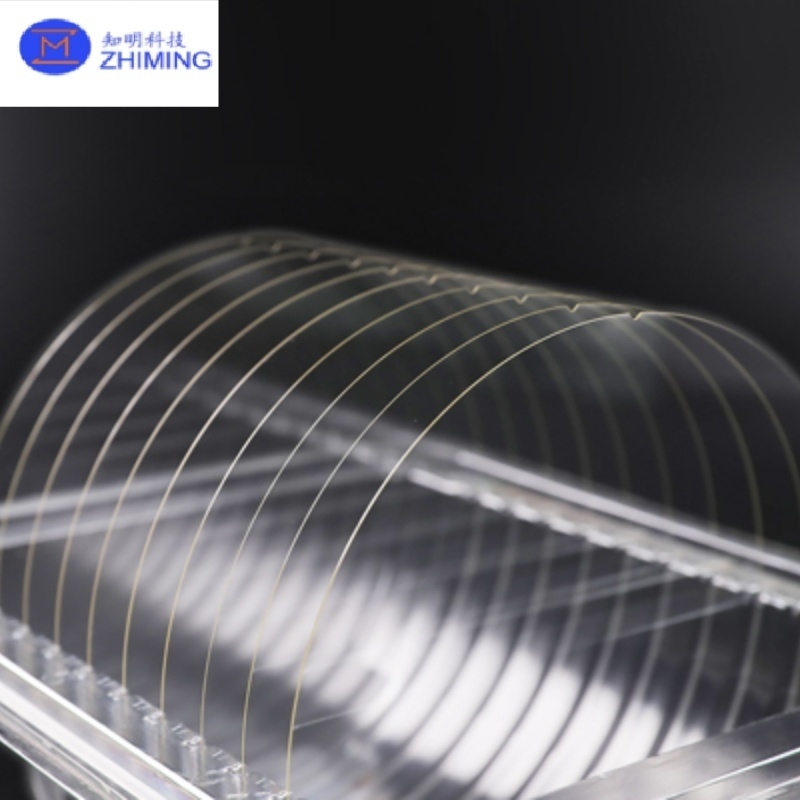

ফিউজড কোয়ার্টজ ওয়েফার উচ্চ বিশুদ্ধতা তাপীয় স্থিতিশীলতা অপটিক্যাল স্বচ্ছতা

ফিউজড কোয়ার্টজ ওয়েফার উচ্চ বিশুদ্ধতা তাপীয় স্থিতিশীলতা অপটিক্যাল স্বচ্ছতা

ব্র্যান্ডের নাম: ZMSH
MOQ.: 5
মূল্য: by case
প্যাকেজিংয়ের বিবরণ: কাস্টম কার্টন
অর্থ প্রদানের শর্তাবলী: টি/টি
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
যোগানের ক্ষমতা:
কেস দ্বারা
বিশেষভাবে তুলে ধরা:

ফিউজড কোয়ার্টজ ওয়েফার উচ্চ বিশুদ্ধতা

,

সেমিকন্ডাক্টর স্তর তাপীয় স্থিতিশীলতা

,

কোয়ার্টজ ওয়েফার অপটিক্যাল স্বচ্ছতা

পণ্যের বিবরণ

মিশ্রিত কোয়ার্টজ ওয়েফার উন্নত অ্যাপ্লিকেশনের জন্য উচ্চ বিশুদ্ধতা তাপ স্থিতিশীলতা এবং অপটিক্যাল স্পষ্টতা

ফিউজড কোয়ার্টজ ওয়েফারের প্রোডাক্ট ওভারভিউ

ফসড সিলিকা বা ফসড কোয়ার্টজ যা কোয়ার্টজের অ্যামোর্ফ ফেজ (SiO2) । বোরোসিলিক্যাট গ্লাসের বিপরীতে, ফিউজড সিলিকাতে কোনও সংযোজন নেই; অতএব এটি তার খাঁটি আকারে বিদ্যমান, SiO2।সাধারণ গ্লাসের তুলনায় ফিউজড সিলিকাসের ইনফ্রারেড এবং অতিবেগুনী বর্ণালীতে উচ্চতর সংক্রমণ রয়েছেঅত্যাধিক বিশুদ্ধ SiO2 গলে এবং পুনরায় শক্ত করে তৈরি করা হয়।অন্যদিকে সিন্থেটিক ফিউজড সিলিকা সিলিকন সমৃদ্ধ রাসায়নিক অগ্রদূত যেমন SiCl4 থেকে তৈরি করা হয় যা H2 + O2 বায়ুমণ্ডলে গ্যাসিফাইড এবং তারপর অক্সিডাইজড হয়. এই ক্ষেত্রে গঠিত SiO2 ধুলো একটি স্তর উপর সিলিকাস মধ্যে smelted হয়। smelted সিলিকাস ব্লক wafers মধ্যে কাটা হয় যা পরে wafers অবশেষে পোলিশ করা হয়।




ফিউজড কোয়ার্টজ ওয়েফারের মূল বৈশিষ্ট্য এবং উপকারিতা

  • অতি উচ্চ বিশুদ্ধতা (≥ 99.99% SiO2)
    সেমিকন্ডাক্টর এবং ফোটনিক্সের দূষণ-সংবেদনশীল প্রক্রিয়াগুলির জন্য আদর্শ।

  • বিস্তৃত তাপমাত্রা পরিসীমা
    বিকৃতি ছাড়াই >1100°C তাপীয় পরিবেশে ক্রিওজেনিক সহ্য করে।

  • ব্যতিক্রমী ইউভি এবং আইআর ট্রান্সমিট্যান্স
    গভীর অতিবেগুনী (ডিইউভি) থেকে নিকটতম ইনফ্রারেড (এনআইআর) পর্যন্ত চমৎকার অপটিকাল স্পষ্টতা প্রদান করে।

  • নিম্ন তাপীয় প্রসার
    তাপীয় চক্রের অধীনে আকারের স্থিতিশীলতা নিশ্চিত করে, উপাদান চাপ হ্রাস করে।

  • রাসায়নিক নিষ্ক্রিয়তা
    বেশিরভাগ অ্যাসিড, বেস এবং দ্রাবকগুলির প্রতি প্রতিরোধী; কঠোর প্রক্রিয়া অবস্থার জন্য নিখুঁত।

  • পৃষ্ঠের গুণমান নিয়ন্ত্রণ
    অপটিক্যাল এবং এমইএমএস অ্যাপ্লিকেশনের জন্য অতি মসৃণ, দ্বি-পার্শ্বযুক্ত পোলিশ ফর্ম্যাটে উপলব্ধ।




উত্পাদন প্রক্রিয়া

গলিত কোয়ার্টজ ওয়েফারগুলি নিম্নলিখিত ধাপগুলির মাধ্যমে উত্পাদিত হয়ঃ

  1. কাঁচামাল নির্বাচনঃউচ্চ বিশুদ্ধতা প্রাকৃতিক কোয়ার্টজ বালি বা স্ফটিক নির্বাচন করা হয় এবং বিশুদ্ধ করা হয়।

  2. গলনাশক এবং ফিউশনঃকোয়ার্টজ গ্রানুলেটগুলি বুদবুদ এবং অমেধ্য অপসারণের জন্য নিয়ন্ত্রিত বায়ুমণ্ডলে বৈদ্যুতিক চুল্লিগুলিতে ~ 2000 °C এ গলে যায়।

  3. সলিডিফিকেশন এবং ব্লক গঠনঃগলিত পদার্থকে ঠান্ডা করা হয় এবং এটিকে শক্ত ব্লক বা ব্লক করা হয়।

  4. ওয়েফার কাটানোঃসুনির্দিষ্ট তারের সিঁড়িগুলি কঠিন গলিত কোয়ার্টজকে ফাঁকা অংশে কেটে দেয়।

  5. ল্যাপিং এবং পলিশিং:ওয়েফারের পৃষ্ঠগুলি সঠিক বেধ এবং সমতলতা অর্জনের জন্য পিষানো, ল্যাপ করা এবং পোলিশ করা হয়।

  6. পরিষ্কার ও পরিদর্শনঃচূড়ান্ত ওয়েফারগুলি ক্লাস 100/1000 ক্লিনরুমে অতিস্বনকভাবে পরিষ্কার করা হয় এবং ত্রুটিগুলির জন্য পরিদর্শন করা হয়।


অ্যাপ্লিকেশন

মিশ্রিত কোয়ার্টজ ওয়েফারগুলি অপটিকাল স্বচ্ছতা, তাপীয় স্থায়িত্ব এবং রাসায়নিক প্রতিরোধের প্রয়োজন এমন শিল্পগুলিতে ব্যবহৃত হয়ঃ

সেমিকন্ডাক্টর

  • উচ্চ তাপমাত্রা প্রক্রিয়ায় ক্যারিয়ার ওয়েফার

  • ডিফিউশন এবং আইওন ইমপ্লান্টেশন মাস্ক

  • ইটচিং, ডিপোজিশন এবং পরিদর্শন প্ল্যাটফর্ম

ফোটনিক্স ও অপটিক্স

  • অপটিক্যাল লেপের জন্য সাবস্ট্র্যাট

  • লেজার উইন্ডো এবং রশ্মি বিভাজক

  • সুনির্দিষ্ট ইউভি এবং আইআর অপটিক্যাল উপাদান

পরীক্ষাগার ও গবেষণা

  • বিশ্লেষণ যন্ত্রের জন্য নমুনা বহনকারী

  • মাইক্রোফ্লুইডিক এবং রাসায়নিক বিশ্লেষণ প্ল্যাটফর্ম

  • উচ্চ তাপমাত্রা বিক্রিয়া স্তর

এলইডি এবং সৌর

  • এলইডি চিপ তৈরির জন্য ফার্নেস ওয়েফার

  • ফোটোভোলটাইক সেলের গবেষণা ও উন্নয়ন


উপলব্ধ স্পেসিফিকেশন

স্পেসিফিকেশন ইউনিট ৪" ৬" ৮" ১০" ১২"
ব্যাসার্ধ / আকার (বা বর্গক্ষেত্র) মিমি 100 150 200 250 300
সহনশীলতা (±) মিমি 0.2 0.2 0.2 0.2 0.2
বেধ মিমি 0.১০ বা তার বেশি 0.৩০ বা তার বেশি 0.৪০ বা তার বেশি 0.৫০ বা তার বেশি 0.৫০ বা তার বেশি
প্রাথমিক রেফারেন্স ফ্ল্যাট মিমি 32.5 57.5 আধা-নট আধা-নট আধা-নট
LTV (5mm×5mm) μm < ০5 < ০5 < ০5 < ০5 < ০5
টিটিভি μm < ২ < ৩ < ৩ < ৫ < ৫
নমস্কার μm ±20 ±30 ±40 ±40 ±40
ওয়ার্প μm ≤ ৩০ ≤ ৪০ ≤ ৫০ ≤ ৫০ ≤ ৫০
PLTV (5mm×5mm) < 0.4μm % ≥95% ≥95% ≥95% ≥95% ≥95%
প্রান্ত ঘূর্ণন মিমি SEMI M1.2 স্ট্যান্ডার্ড মেনে চলুন / IEC62276 দেখুন
পৃষ্ঠের ধরন   একক পাশের পোলিশ / ডাবল সাইড পোলিশ
পোলিশ পাশ Ra এনএম ≤1 ≤1 ≤1 ≤1 ≤1
পিছনের দিকের মানদণ্ড μm সাধারণ 0.2-0.7 অথবা কাস্টমাইজড


প্রযুক্তিগত সুবিধা

  • গ্লাসের মত গঠনক্রিস্টালিন কোয়ার্টজে পাওয়া দ্বি-বিভক্তি দূর করে

  • ক্রিস্টাল অক্ষ নেইঅপটিক্যাল অ্যাপ্লিকেশনগুলিতে আইসোট্রপিক আচরণের জন্য আদর্শ

  • ধাঁধাহীন, মসৃণ পৃষ্ঠপরিচ্ছন্নতা এবং লেপ আঠালো উন্নত করার জন্য

  • লিপিং, ডাইসিং এবং ফটোলিথোগ্রাফি জন্য উপযুক্ত

  • নিম্ন ওএইচ হারের গ্রেডউন্নত ইউভি স্থায়িত্বের জন্য উপলব্ধ


প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)

প্রশ্ন ১ঃ গলিত কোয়ার্টজ এবং গলিত সিলিকা মধ্যে পার্থক্য কি?
উভয়ই অদম্য SiO2 উল্লেখ করে, কিন্তু “fused silica” প্রায়শই সিন্থেটিকভাবে উত্পাদিত উচ্চ বিশুদ্ধতার কাচ বোঝায়, যখন “fused quartz” প্রাকৃতিক কোয়ার্টজ থেকে প্রাপ্ত হয়।তাদের বৈশিষ্ট্য অধিকাংশ অ্যাপ্লিকেশন প্রায় একই.

প্রশ্ন 2: উচ্চ ভ্যাকুয়াম পরিবেশে ফিউজড কোয়ার্টজ ওয়েফার ব্যবহার করা যেতে পারে?
হ্যাঁ, ফিউজড কোয়ার্টজের গ্যাস নিঃসরণ অত্যন্ত কম এবং তাপীয় স্থিতিশীলতা খুব বেশি, যা এটিকে ভ্যাকুয়াম সিস্টেম এবং মহাকাশ অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।

প্রশ্ন 3: এই ওয়েফারগুলি কি ইউভি লেজার অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত?
অবশ্যই। ফিউজড কোয়ার্টজ গভীর ইউভি পরিসরে (~ 185 এনএম পর্যন্ত) চমৎকার সংক্রমণ প্রদর্শন করে, এটি ডিইউভি লেজার অপটিক্স এবং ফটোমাস্ক সাবস্ট্র্যাটগুলির জন্য উপযুক্ত।

প্রশ্ন 4: আপনি কাস্টমাইজেশন অফার করেন?
হ্যাঁ, আমরা গ্রাহকের চাহিদার উপর ভিত্তি করে ওয়েফার তৈরি করি যার মধ্যে রয়েছে ব্যাসার্ধ, বেধ, পৃষ্ঠের সমাপ্তি এবং লেজার কাটার নিদর্শন।
