তামার ধাতুপট্টাবৃত একক স্ফটিক সিলিকন ওয়েফার

উচ্চ আঠালো, চমৎকার পরিবাহিতা, এবং কাস্টমাইজযোগ্য ধাতবীকরণ সমাধান

পণ্যের সংক্ষিপ্ত বিবরণ

Copper-plated monocrystalline silicon wafers are manufactured by depositing a uniform copper layer onto high-quality single crystal silicon substrates through precision surface treatment and metallization processesএকক স্ফটিক সিলিকন এর চমৎকার যান্ত্রিক এবং বৈদ্যুতিক বৈশিষ্ট্যগুলির সাথে তামার উচ্চতর বৈদ্যুতিক পরিবাহিতা, তাপ পরিবাহিতা এবং সোল্ডারিবিলিটি একত্রিত করে,এই পণ্যটি সেমিকন্ডাক্টর প্যাকেজিংয়ে ব্যাপকভাবে ব্যবহৃত হয়, এমইএমএস উত্পাদন, সেন্সর, পাওয়ার ডিভাইস, ওয়েফার-স্তরের আন্তঃসংযোগ এবং গবেষণা ও উন্নয়ন অ্যাপ্লিকেশন।

আমরা নমনীয় কাস্টমাইজেশন অপশন অফার করি যার মধ্যে রয়েছে একতরফা তামার লেপ, ডাবল-সাইড তামার লেপ, স্থানীয় তামার লেপ,এবং প্রোটোটাইপ বিকাশ এবং ভলিউম উত্পাদন উভয় প্রয়োজনীয়তা পূরণের জন্য উপযুক্ত ওয়েফার স্পেসিফিকেশন.

মূল বৈশিষ্ট্য

চমৎকার বৈদ্যুতিক ও তাপ পরিবাহিতা

তামার স্তরটি অসামান্য বৈদ্যুতিক এবং তাপীয় কর্মক্ষমতা সরবরাহ করে, উন্নত ইলেকট্রনিক অ্যাপ্লিকেশনগুলিতে সংকেত সংক্রমণ, বর্তমান বহন ক্ষমতা এবং তাপ অপচয় উন্নত করতে সহায়তা করে।

অভিন্ন এবং ঘন তামার লেপ

নিয়ন্ত্রিত প্লেটিং প্রযুক্তির সাহায্যে, তামার স্তরটি ওয়েফারের পৃষ্ঠ জুড়ে সমান, কম্প্যাক্ট এবং স্থিতিশীল, ডাউনস্ট্রিম উত্পাদন প্রক্রিয়াগুলিতে আরও ভাল ধারাবাহিকতা সমর্থন করে।

সিলিকন সাবস্ট্র্যাটে শক্তিশালী আঠালো

অপ্টিমাইজড পৃষ্ঠ প্রস্তুতি এবং ইন্টারফেস চিকিত্সা মাধ্যমে, তামা লেপ monocrystalline সিলিকন ওয়েফার শক্তিশালী আঠালো অর্জন,কাটা চলাকালীন পিলিং বা ডিলেমিনেশনের ঝুঁকি কমাতে, লিপিং, সোলাইডিং, বা প্যাকেজিং।

বিভিন্ন পোস্ট-প্রসেসিং স্টেপগুলির সাথে সামঞ্জস্যপূর্ণ

পণ্যটি পরবর্তী প্রক্রিয়া যেমন ফটোলিথোগ্রাফি, ইটিং, ডাইসিং, ওয়েল্ডিং, লিপিং এবং প্যাকেজিংয়ের জন্য উপযুক্ত।এটিকে মাইক্রোফ্যাব্রিকেশন এবং ডিভাইস ইন্টিগ্রেশনের জন্য একটি নির্ভরযোগ্য বেস উপাদান করে তোলে.

বিভিন্ন অ্যাপ্লিকেশনের জন্য কাস্টমাইজযোগ্য

আমরা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টম ওয়েফারের ব্যাস, বেধ, স্ফটিক দৃষ্টিভঙ্গি, প্রতিরোধ ক্ষমতা, প্লাটিং বেধ এবং প্লাটিং এলাকা সমর্থন করি।

সাধারণ অ্যাপ্লিকেশন

• অর্ধপরিবাহী ডিভাইসগুলির ধাতবীকরণ
• পাওয়ার ডিভাইসের পরিবাহী এবং তাপ ছড়িয়ে দেওয়ার স্তর
• এমইএমএস উৎপাদন
• সেন্সর ইলেক্ট্রোড তৈরি
• ওয়েফার স্তরের প্যাকেজিং এবং আন্তঃসংযোগ
• সারফেস ইঞ্জিনিয়ারিং এবং ল্যাবরেটরি গবেষণা
• ইলেকট্রনিক উপাদান উন্নয়ন

উপলব্ধ স্পেসিফিকেশন

কাস্টমস সার্ভিসেস

বিভিন্ন উত্পাদন প্রক্রিয়া এবং ডিভাইস কাঠামোর চাহিদা মেটাতে, আমরা সরবরাহ করিঃ

• কাস্টম ওয়েফারের মাত্রা
• কাস্টমাইজড তামার বেধ
• একপাশের বা ডাবল-পার্শ্বযুক্ত প্লাস্টিক
• প্যাটার্নযুক্ত বা নির্বাচনী তামার লেপ
• ক্ষুদ্র ব্যাচের প্রোটোটাইপিং
• বাল্ক উত্পাদন সহায়তা

কেন আমাদের বেছে নিন

আমরা সিলিকন ভিত্তিক উপাদান প্রক্রিয়াকরণ এবং পৃষ্ঠের ধাতবীকরণ সমাধান বিশেষজ্ঞ. স্থিতিশীল প্রক্রিয়া নিয়ন্ত্রণ, কঠোর মানের মান এবং নমনীয় কাস্টমাইজেশন ক্ষমতা সঙ্গে,আমরা গ্রাহকদের গবেষণা এবং শিল্প উত্পাদন উভয় পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা অর্জন সাহায্য.

আপনার নমুনা মূল্যায়ন, পাইলট উত্পাদন, বা বৃহত আকারের সরবরাহের প্রয়োজন হোক না কেন, আমরা আপনার প্রযুক্তিগত প্রয়োজনীয়তার জন্য কাস্টমাইজড একটি তামা-প্লেটেড একক-ক্রিস্টালিন সিলিকন ওয়েফার সমাধান সরবরাহ করতে পারি।

FAQ ️ কপার-প্লেটেড একক-ক্রিস্টালিন সিলিকন ওয়েফার

1. তামা ধাতুপট্টাবৃত একক স্ফটিক সিলিকন ওয়েফার কি?

একটি তামা-প্লেটেড একক-ক্রিস্টালিন সিলিকন ওয়েফার একটি একক-ক্রিস্টাল সিলিকন সাবস্ট্র্যাট যা পৃষ্ঠের ধাতবীকরণ প্রক্রিয়ার মাধ্যমে একটি তামা স্তর দিয়ে আবৃত।এটি একক স্ফটিক সিলিকন এর চমৎকার কাঠামোগত এবং বৈদ্যুতিক বৈশিষ্ট্যগুলির সাথে তামার উচ্চ বৈদ্যুতিক এবং তাপ পরিবাহিতা একত্রিত করে.

2. তামার ধাতুপট্টাবৃত সিলিকন ওয়েফারের প্রধান ব্যবহার কি?

এই ওয়েফারগুলি সাধারণত অর্ধপরিবাহী প্যাকেজিং, এমইএমএস উত্পাদন, সেন্সর উত্পাদন, শক্তি ডিভাইস কাঠামো, ওয়েফার-স্তরের আন্তঃসংযোগ, ইলেক্ট্রোড প্রস্তুতি,এবং গবেষণা অ্যাপ্লিকেশন.

3আপনি কি একপাশে এবং ডাবল সাইডে কপার প্লাটিং অফার করেন?

হ্যাঁ. আমরা আপনার অ্যাপ্লিকেশন প্রয়োজনীয়তা উপর নির্ভর করে একক পাশের তামা plating, ডাবল পাশের তামা plating, এবং আংশিক বা নির্বাচনী তামা plating প্রদান করতে পারেন।

সংশ্লিষ্ট পণ্য

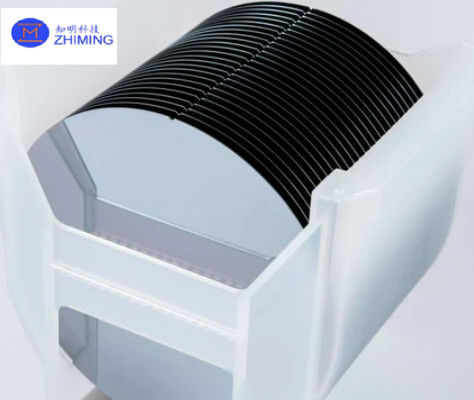

2 ইঞ্চি সিলিকন ওয়েফার পি-টাইপ এন-টাইপ সিজেড বৃদ্ধি পদ্ধতি বো ≤30 এলইডি আলো জন্য
