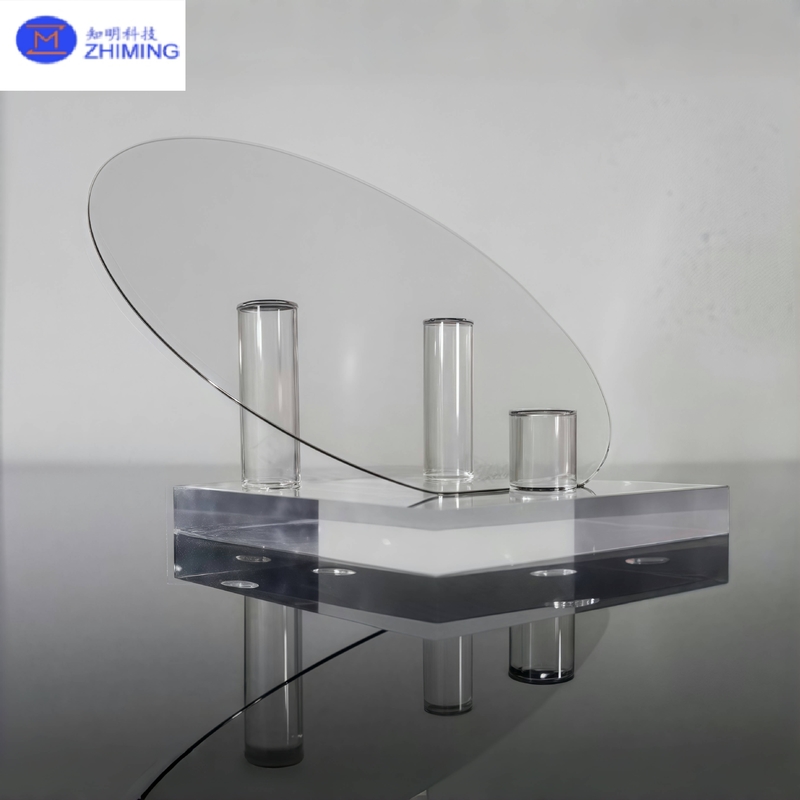

এর পণ্যের বিবরণ অর্ধ-ইনসুলেটিং SiC ওয়েফার

উচ্চ-বিশুদ্ধতা সম্পন্ন অর্ধ-ইনসুলেটিং SiC ওয়েফারপরবর্তী প্রজন্মের পাওয়ার ইলেকট্রনিক্স, RF/microwave ডিভাইস এবং অপটোইলেকট্রনিক্সের জন্য ডিজাইন করা হয়েছে। আমাদের ওয়েফারগুলি অপটিমাইজড ফিজিক্যাল ভেপার ট্রান্সপোর্ট (PVT) গ্রোথ প্রক্রিয়া ব্যবহার করে 4H- বা 6H-SiC একক ক্রিস্টাল থেকে তৈরি করা হয়, যা গভীর-স্তরের ক্ষতিপূরণ অ্যানিলিং-এর সাথে মিলিত হয়। এর ফলস্বরূপ একটি ওয়েফার পাওয়া যায়:

• অতি-উচ্চ প্রতিরোধ ক্ষমতা: ≥1×10¹² Ω·cm, যা উচ্চ-ভোল্টেজ সুইচিং ডিভাইসে লিকেজ কারেন্ট কমাতে সাহায্য করে

• প্রশস্ত ব্যান্ডগ্যাপ (~3.2 eV): উচ্চ-তাপমাত্রা, উচ্চ-ক্ষেত্র এবং উচ্চ-বিকিরণ পরিস্থিতিতে চমৎকার বৈদ্যুতিক কর্মক্ষমতা বজায় রাখে

• অসাধারণ তাপ পরিবাহিতা: >4.9 W/cm·K, যা উচ্চ-পাওয়ার মডিউলে দ্রুত তাপ অপসারণের জন্য সহায়ক

• অতুলনীয় যান্ত্রিক শক্তি: 9.0 Mohs কঠোরতা (হীরকের পরেই), কম তাপীয় প্রসারণ এবং চমৎকার রাসায়নিক স্থিতিশীলতা

• পরমাণু স্তরীয় মসৃণ পৃষ্ঠ: Ra < 0.4 nm এবং ত্রুটি ঘনত্ব < 1/cm², যা MOCVD/HVPE এপিট্যাক্সি এবং মাইক্রো-ন্যানো ফ্যাব্রিকশনের জন্য আদর্শ

উপলব্ধ আকার: 50, 75, 100, 150, 200 মিমি (2″–8″) স্ট্যান্ডার্ড; অনুরোধের ভিত্তিতে 250 মিমি পর্যন্ত কাস্টম ব্যাস পাওয়া যায়।
বেধের সীমা: 200–1 000 μm, ±5 μm সহনশীলতা সহ।

উত্পাদন নীতি ও প্রক্রিয়া প্রবাহ এর অর্ধ-ইনসুলেটিং SiC ওয়েফার

উচ্চ-বিশুদ্ধতা সম্পন্ন SiC পাউডার প্রস্তুতি

• উপাদান শুরু: 6N-গ্রেডের SiC পাউডার, যা মাল্টি-স্টেজ ভ্যাকুয়াম সাবলাইমেশন এবং তাপ চিকিত্সার মাধ্যমে পরিশোধিত করা হয়, যাতে ধাতব দূষক (Fe, Cr, Ni < 10 ppb) হ্রাস করা যায় এবং পলিসিস্টালাইন অন্তর্ভুক্তি দূর করা যায়।

পরিবর্তিত PVT একক-ক্রিস্টাল বৃদ্ধি

• পরিবেশ: 10⁻³–10⁻² টর, প্রায়-শূন্যতা

• তাপমাত্রা: গ্রাফাইট ক্রুসিবল প্রায় ~2 500 °C পর্যন্ত উত্তপ্ত করা হয়; নিয়ন্ত্রিত তাপীয় গ্রেডিয়েন্ট ΔT ≈ 10–20 °C/cm

• গ্যাস প্রবাহ ও ক্রুসিবল ডিজাইন: ছিদ্রযুক্ত গ্রাফাইট বিভাজক এবং উপযুক্ত ক্রুসিবল জ্যামিতি অভিন্ন বাষ্প বিতরণ নিশ্চিত করে এবং অবাঞ্ছিত নিউক্লিয়েশনকে বাধা দেয়

• ডাইনামিক ফিড ও ঘূর্ণন: পর্যায়ক্রমিক SiC পাউডার পূরণ এবং ক্রিস্টাল-রড ঘূর্ণন কম স্থানচ্যুতি ঘনত্ব (< 3 000 cm⁻²) এবং ধারাবাহিক 4H/6H ওরিয়েন্টেশন তৈরি করে

​

গভীর-স্তরের ক্ষতিপূরণ অ্যানিলিং

• হাইড্রোজেন অ্যানিল: গভীর-স্তরের ফাঁদ সক্রিয় করতে এবং অভ্যন্তরীণ ক্যারিয়ারগুলিকে ক্ষতিপূরণ দিতে কয়েক ঘন্টা ধরে H₂ পরিবেশে 600–1 400 °C তাপমাত্রায় রাখা হয়

• N/Al কো-ডোপিং (ঐচ্ছিক): স্থিতিশীল ডোনার-অ্যাকসেপ্টর জোড়া তৈরি করতে বৃদ্ধির সময় বা পোস্ট-গ্রোথ CVD-এর সময় Al (অ্যাকসেপ্টর) এবং N (ডোনার) ডোপ্যান্টগুলির সঠিক সংমিশ্রণ, যা প্রতিরোধ ক্ষমতা বৃদ্ধি করে

​

নির্ভুলতা স্লাইসিং ও মাল্টি-স্টেজ ল্যাপিং

• হীরক-তার করাত: ন্যূনতম ক্ষতি স্তর সহ 200–1 000 μm পুরুত্বে ওয়েফারগুলি স্লাইস করে; বেধের সহনশীলতা ±5 μm

• স্থূল থেকে সূক্ষ্ম ল্যাপিং: করাত কাটার ক্ষতি দূর করতে এবং পলিশিংয়ের জন্য প্রস্তুত করতে ডায়মন্ড ঘষিয়া তুলিয়া ফেলিতে সক্ষম পদার্থের ধারাবাহিক ব্যবহার

রাসায়নিক যান্ত্রিক পলিশিং (CMP)

• পলিশিং মাধ্যম: হালকা ক্ষারীয় সাসপেনশনে ন্যানো-অক্সাইড (SiO₂ বা CeO₂) স্লারি

• প্রক্রিয়া নিয়ন্ত্রণ: কম-চাপ পলিশিং প্যারামিটারগুলি 0.2–0.4 nm RMS রুক্ষতা প্রদান করে এবং মাইক্রো-স্ক্র্যাচগুলি দূর করে

​

চূড়ান্ত পরিষ্কারকরণ ও ক্লাস-100 প্যাকেজিং

• মাল্টি-স্টেপ আলট্রাসনিক ক্লিনিং: জৈব দ্রাবক → অ্যাসিড/বেস ট্রিটমেন্ট → ডিওনাইজড জল দিয়ে ধোয়া, যা সবই ক্লাস-100 ক্লিনরুমে করা হয়

• শুকানো ও সিলিং: নাইট্রোজেন পার্জিং শুকানো, নাইট্রোজেন-পূর্ণ প্রতিরক্ষামূলক ব্যাগে সিল করা এবং অ্যান্টি-স্ট্যাটিক, কম্পন-নিরোধক বাইরের বাক্সে রাখা হয়

এর স্পেসিফিকেশন অর্ধ-ইনসুলেটিং SiC ওয়েফার

গুরুত্বপূর্ণ অ্যাপ্লিকেশন ক্ষেত্র এর অর্ধ-ইনসুলেটিং SiC ওয়েফার

• উচ্চ-ক্ষমতা সম্পন্ন ইলেকট্রনিক্স

  • SiC MOSFETs, Schottky diodes, উচ্চ-ভোল্টেজ ইনভার্টার এবং দ্রুত-চার্জিং EV পাওয়ার মডিউলগুলি SiC-এর কম অন-রেজিস্ট্যান্স এবং উচ্চ ব্রেকডাউন ক্ষেত্রকে কাজে লাগায়।

• RF ও মাইক্রোওয়েভ সিস্টেম

  • 5G/6G বেস-স্টেশন পাওয়ার অ্যামপ্লিফায়ার, মিলিমিটার-ওয়েভ রাডার মডিউল এবং স্যাটেলাইট কমিউনিকেশন ফ্রন্ট-এন্ডগুলি SiC-এর উচ্চ-ফ্রিকোয়েন্সি পারফরম্যান্স এবং বিকিরণ প্রতিরোধের উপর নির্ভরশীল।

• অপটোইলেকট্রনিক্স ও ফোটোনিক্স

  • UV-LEDs, নীল-লেজার ডায়োড এবং ওয়াইড-ব্যান্ডগ্যাপ ফটোডিটেক্টরগুলি অভিন্ন এপিট্যাক্সির জন্য একটি পরমাণু স্তরীয় মসৃণ এবং ত্রুটিমুক্ত স্তর থেকে উপকৃত হয়।

• চরম পরিবেশ সংবেদক

  • উচ্চ-তাপমাত্রা চাপ/তাপমাত্রা সেন্সর, গ্যাস-টারবাইন মনিটরিং উপাদান এবং নিউক্লিয়ার-গ্রেড ডিটেক্টরগুলি 600 °C-এর উপরে এবং উচ্চ বিকিরণ প্রবাহের অধীনে SiC-এর স্থিতিশীলতার সুযোগ নেয়।

• মহাকাশ ও প্রতিরক্ষা

  • স্যাটেলাইট পাওয়ার ইলেকট্রনিক্স, ক্ষেপণাস্ত্র-বাহিত রাডার এবং এভিয়নিক সিস্টেমগুলির জন্য শূন্যতা, তাপমাত্রা চক্র এবং উচ্চ-G পরিবেশে SiC-এর দৃঢ়তা প্রয়োজন।

• উন্নত গবেষণা ও কাস্টম সমাধান

  • কোয়ান্টাম কম্পিউটিং আইসোলেশন সাবস্ট্রেট, মাইক্রো-ক্যাভিটি অপটিক্স এবং অত্যাধুনিক R&D-এর জন্য বিশেষ উইন্ডো আকার (গোলকীয়, V-গ্রুভ, বহুভুজ)।

সাধারণ জিজ্ঞাসিত প্রশ্নাবলী (FAQ) এর অর্ধ-ইনসুলেটিং SiC ওয়েফার

1. কেন পরিবাহী SiC-এর চেয়ে অর্ধ-ইনসুলেটিং SiC বেছে নেবেন?
   অর্ধ-ইনসুলেটিং SiC গভীর-স্তরের ক্ষতিপূরণের মাধ্যমে অতি-উচ্চ প্রতিরোধ ক্ষমতা দেখায়, যা উচ্চ-ভোল্টেজ এবং উচ্চ-ফ্রিকোয়েন্সি ডিভাইসগুলিতে লিকেজ কারেন্টকে ব্যাপকভাবে হ্রাস করে, যেখানে পরিবাহী SiC কম-ভোল্টেজ বা পাওয়ার MOSFET চ্যানেল অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

2. এই ওয়েফারগুলি কি সরাসরি এপিট্যাক্সিয়াল বৃদ্ধিতে ব্যবহার করা যেতে পারে?
   হ্যাঁ। আমরা MOCVD, HVPE, বা MBE-এর জন্য অপ্টিমাইজ করা “এপি-রেডি” অর্ধ-ইনসুলেটিং ওয়েফার অফার করি, যা চমৎকার এপিট্যাক্সিয়াল স্তর গুণমান নিশ্চিত করতে সারফেস ট্রিটমেন্ট এবং ত্রুটি নিয়ন্ত্রণের সাথে সম্পন্ন করা হয়।

3. ওয়েফারের পরিচ্ছন্নতা কীভাবে নিশ্চিত করা হয়?
   একটি ক্লাস-100 ক্লিনরুম প্রক্রিয়া, মাল্টি-স্টেপ আলট্রাসনিক এবং রাসায়নিক ক্লিনিং, সেইসাথে নাইট্রোজেন-সিল করা প্যাকেজিং কার্যত শূন্য কণা, জৈব অবশিষ্টাংশ বা মাইক্রো-স্ক্র্যাচ নিশ্চিত করে।

4. সাধারণ লিড টাইম এবং সর্বনিম্ন অর্ডার কত?
   নমুনা (5 পিস পর্যন্ত) 7–10 কার্যদিবসের মধ্যে পাঠানো হয়। উৎপাদন আদেশ (MOQ = 5 ওয়েফার) আকার এবং কাস্টম বৈশিষ্ট্যগুলির উপর নির্ভর করে 4–6 সপ্তাহের মধ্যে সরবরাহ করা হয়।

5. আপনি কি কাস্টম আকার বা স্তর সরবরাহ করেন?
   হ্যাঁ। স্ট্যান্ডার্ড গোলাকার ওয়েফার ছাড়াও, আমরা প্ল্যানার উইন্ডো, V-গ্রুভ পার্টস, গোলাকার লেন্স এবং অন্যান্য বিশেষ জ্যামিতি তৈরি করি।
