নন-ধ্বংসাত্মক ইনগট পাতলা করার জন্য সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জাম
পণ্যের বিবরণ:
উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | ZMSH |
মডেল নম্বার: | লেজার লিফট-অফ সরঞ্জাম |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 1 |
---|---|
মূল্য: | 500 USD |
প্যাকেজিং বিবরণ: | কাস্টম কার্টন |
ডেলিভারি সময়: | 4-8 সপ্তাহ |
পরিশোধের শর্ত: | টি/টি |
যোগানের ক্ষমতা: | কেস দ্বারা |
বিস্তারিত তথ্য |
|||
তরঙ্গদৈর্ঘ্য: | আইআর/এসএইচজি/টিএইচজি/এফএইচজি | এক্সওয়াই স্টেজ: | 500 মিমি × 500 মিমি |
---|---|---|---|
প্রক্রিয়াকরণ পরিসীমা: | 160 মিমি | পুনরাবৃত্তিযোগ্য: | ± 1 μm বা তারও কম |
পরম অবস্থানের নির্ভুলতা: | ± 5 μm বা তারও কম | ওয়েফার সাইজ: | 2-6 ইঞ্চি বা কাস্টমাইজড |
বিশেষভাবে তুলে ধরা: | নন-ধ্বংসাত্মক ইনগট পাতলা করার সরঞ্জাম,সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জাম |
পণ্যের বর্ণনা

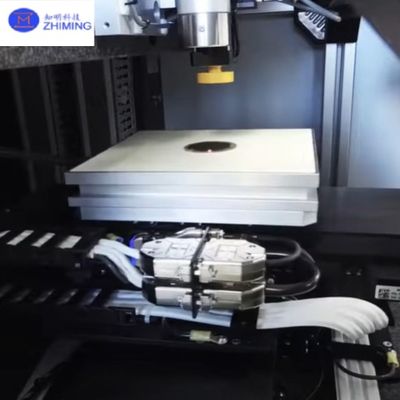

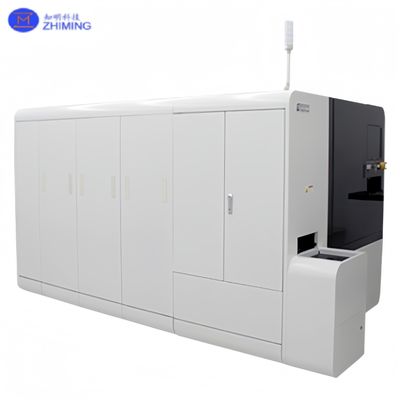

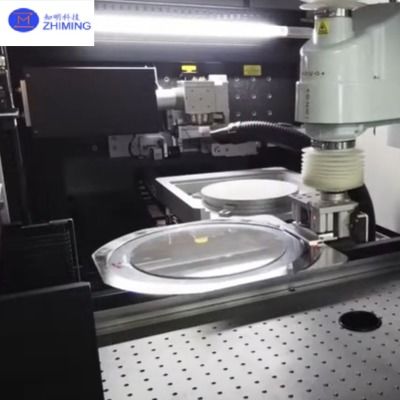

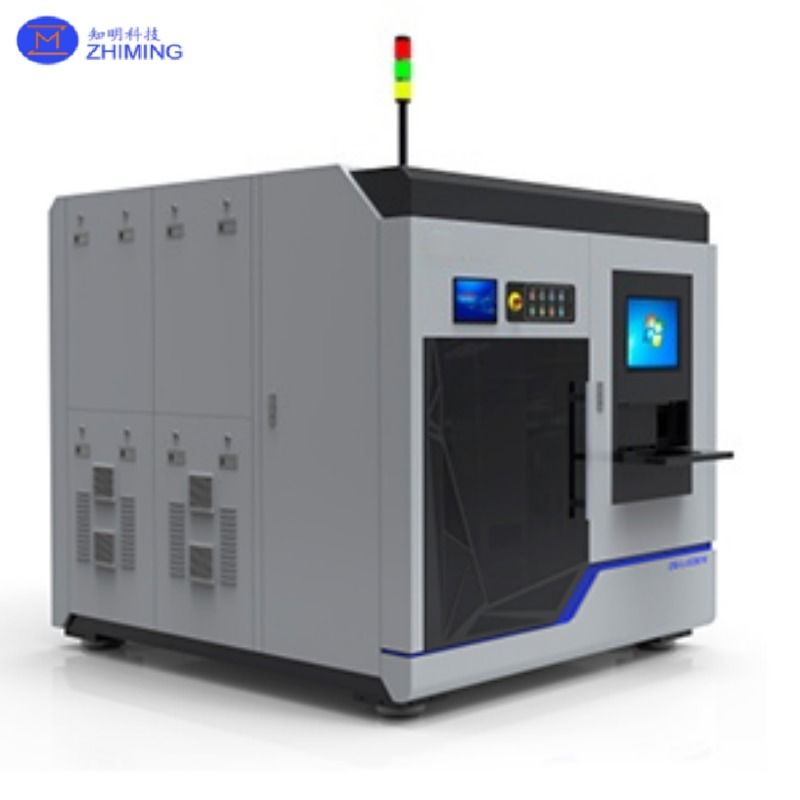

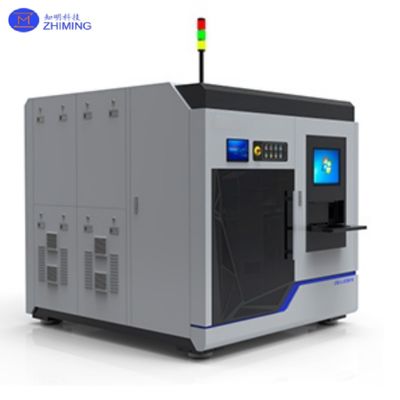

সেমি কন্ডাক্টর লেজার লিফট-অফ সরঞ্জাম
লেজার লিফট-অফ সরঞ্জামগুলির পণ্য সংক্ষিপ্ত বিবরণ
সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জামটি সেমিকন্ডাক্টর উপাদান প্রক্রিয়াকরণে উন্নত ইঙ্গোট পাতলা করার জন্য পরবর্তী প্রজন্মের সমাধানকে উপস্থাপন করে।ঐতিহ্যবাহী ওয়েফারিং পদ্ধতির বিপরীতে যা যান্ত্রিক গ্রাইন্ডিংয়ের উপর নির্ভর করেএই লেজার ভিত্তিক প্ল্যাটফর্মটি যোগাযোগহীন,বাল্ক সেমিকন্ডাক্টর ইলগট থেকে অতি পাতলা স্তর বিচ্ছিন্ন করার জন্য অ-ধ্বংসাত্মক বিকল্প.
গ্যালিয়াম নাইট্রাইড (GaN), সিলিকন কার্বাইড (SiC), সাফির এবং গ্যালিয়াম আর্সেনাইড (GaAs) এর মতো ভঙ্গুর এবং উচ্চ মূল্যের উপকরণগুলির জন্য অনুকূলিত,সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জাম সরাসরি স্ফটিক ইঙ্গোট থেকে ওয়েফার-স্কেল ফিল্মের সুনির্দিষ্ট স্লাইসিং সক্ষম করেএই যুগান্তকারী প্রযুক্তি উল্লেখযোগ্যভাবে উপাদান বর্জ্য হ্রাস করে, থ্রুপুট উন্নত করে, এবং সাবস্ট্র্যাট অখণ্ডতা উন্নত করে যা পাওয়ার ইলেকট্রনিক্সের পরবর্তী প্রজন্মের ডিভাইসের জন্য সমালোচনামূলক,আরএফ সিস্টেম, ফোটনিক্স, এবং মাইক্রো-ডিসপ্লে।
অটোমেটেড কন্ট্রোল, রশ্মির আকৃতি এবং লেজার-উপাদান ইন্টারঅ্যাকশন বিশ্লেষণের উপর জোর দিয়ে,সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জামটি অর্ধপরিবাহী উত্পাদন কর্মপ্রবাহের মধ্যে নির্বিঘ্নে একীভূত করার জন্য ডিজাইন করা হয়েছে এবং গবেষণা ও উন্নয়ন নমনীয়তা এবং ভর উত্পাদন স্কেলযোগ্যতা সমর্থন করে.
লেজার লিফট-অফ সরঞ্জামগুলির প্রযুক্তি এবং অপারেটিং নীতি
সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জাম দ্বারা পরিচালিত প্রক্রিয়াটি একটি উচ্চ-শক্তির অতিবেগুনী লেজার রে ব্যবহার করে একপাশ থেকে দাতা ইঙ্গোটকে বিকিরণ করে শুরু হয়।এই রশ্মি একটি নির্দিষ্ট অভ্যন্তরীণ গভীরতা উপর ঘনিষ্ঠভাবে ফোকাস করা হয়, সাধারণত একটি ইঞ্জিনিয়ারিং ইন্টারফেস বরাবর, যেখানে অপটিক্যাল, তাপীয়, বা রাসায়নিক বৈসাদৃশ্যের কারণে শক্তি শোষণ সর্বাধিক হয়।
এই শক্তি শোষণ স্তরে, স্থানীয় উত্তাপ একটি দ্রুত মাইক্রো-বিস্ফোরণ, গ্যাস সম্প্রসারণ, বা একটি ইন্টারফেস স্তর বিভাজন (যেমন, একটি স্ট্রেস ফিল্ম বা বলিদান অক্সাইড) ।এই সুনির্দিষ্টভাবে নিয়ন্ত্রিত বিঘ্ন উপরের স্ফটিক স্তর কারণ ¢ একটি বেধ সঙ্গে কয়েক ডজন মাইক্রোমিটার ¢ বেস ingot থেকে পরিষ্কারভাবে বিচ্ছিন্ন.
সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জাম গতি-সিঙ্ক্রোনাইজড স্ক্যানিং মাথা, প্রোগ্রামযোগ্য Z- অক্ষ নিয়ন্ত্রণ,এবং রিয়েল-টাইম রিফ্লেক্টমেট্রি নিশ্চিত করার জন্য প্রতিটি পালস ঠিক লক্ষ্য সমতল এ শক্তি প্রদান করে. সরঞ্জাম এছাড়াও বিচ্ছিন্নতা মসৃণতা উন্নত এবং অবশিষ্ট চাপ কমানোর জন্য বিস্ফোরণ মোড বা মাল্টি-পলস ক্ষমতা সঙ্গে কনফিগার করা যেতে পারে. গুরুত্বপূর্ণ,কারণ লেজারের রশ্মি কখনোই পদার্থের সাথে শারীরিকভাবে যোগাযোগ করে না, মাইক্রো ক্র্যাকিং, বোকিং বা পৃষ্ঠের চিপিংয়ের ঝুঁকি উল্লেখযোগ্যভাবে হ্রাস পায়।
এটি লেজার লিফট-অফ পাতলা পদ্ধতিকে একটি গেম চেঞ্জার করে তোলে, বিশেষত অ্যাপ্লিকেশনগুলিতে যেখানে সাব-মাইক্রন টিটিভি (মোট বেধের বৈচিত্র্য) সহ অতি সমতল, অতি পাতলা ওয়েফার প্রয়োজন।
সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জামের পরামিতি
তরঙ্গদৈর্ঘ্য | IR/SHG/THG/FHG |
---|---|
পালস প্রস্থ | ন্যানোসেকেন্ড, পিকোসেকেন্ড, ফেমটসেকেন্ড |
অপটিক্যাল সিস্টেম | স্থির অপটিক্যাল সিস্টেম বা গ্যালভান-অপটিক্যাল সিস্টেম |
এক্সওয়াই স্টেজ | 500 মিমি × 500 মিমি |
প্রসেসিং রেঞ্জ | ১৬০ মিমি |
গতি গতি | সর্বোচ্চ ১,০০০ মিমি/সেকেন্ড |
পুনরাবৃত্তিযোগ্য | ± 1 μm বা তার কম |
নিখুঁত অবস্থান নির্ভুলতাঃ | ±5 μm বা তার কম |
ওয়েফারের আকার | 2 ′′6 ইঞ্চি অথবা কাস্টমাইজড |
নিয়ন্ত্রণ | উইন্ডোজ ১০.১১ এবং পিএলসি |
পাওয়ার সাপ্লাই ভোল্টেজ | এসি ২০০ ভি ±২০ ভি, এক-ফেজ, ৫০/৬০ কিলোহার্টজ |
বাহ্যিক মাত্রা | 2400 মিমি (W) × 1700 মিমি (D) × 2000 মিমি (H) |
ওজন | 1,000 কেজি |
লেজার লিফট-অফ সরঞ্জামগুলির শিল্প অ্যাপ্লিকেশন
সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জাম দ্রুত রূপান্তরিত হচ্ছে কিভাবে উপকরণ একাধিক অর্ধপরিবাহী ডোমেইন জুড়ে প্রস্তুত করা হয়ঃ
- লেজার লিফট-অফ সরঞ্জামগুলির উল্লম্ব GaN পাওয়ার ডিভাইস
বাল্ক ইঙ্গোট থেকে অতি পাতলা গ্যান-অন-গ্যান ফিল্মগুলি উত্তোলন করা উল্লম্ব পরিবাহিতা স্থাপত্য এবং ব্যয়বহুল স্তরগুলির পুনরায় ব্যবহারকে সক্ষম করে।
- স্কটকি এবং এমওএসএফইটি ডিভাইসের জন্য সিআইসি ওয়েফার পাতলা
সাবস্ট্র্যাটের সমতলতা বজায় রেখে ডিভাইসের স্তর বেধ হ্রাস করে দ্রুত স্যুইচিং পাওয়ার ইলেকট্রনিক্সের জন্য আদর্শ।
- লেজার লিফট-অফ সরঞ্জামগুলির সাফির ভিত্তিক এলইডি এবং ডিসপ্লে উপকরণ
পাতলা, তাপীয়ভাবে অনুকূলিত মাইক্রো-এলইডি উৎপাদনকে সমর্থন করার জন্য সাফির বুলেস থেকে ডিভাইস স্তরগুলিকে দক্ষতার সাথে পৃথক করতে সক্ষম করে।
- লেজার লিফট-অফ সরঞ্জামগুলির III-V উপাদান প্রকৌশল
উন্নত অপ্টোইলেকট্রনিক ইন্টিগ্রেশনের জন্য GaAs, InP, এবং AlGaN স্তরগুলির বিচ্ছিন্নতা সহজতর করে।
- পাতলা-ওয়েফার আইসি এবং সেন্সর তৈরি
চাপ সেন্সর, অ্যাক্সিলেরোমিটার বা ফোটোডোডের জন্য পাতলা কার্যকরী স্তর তৈরি করে, যেখানে বাল্ক একটি পারফরম্যান্স বোতলঘাটি।
- নমনীয় এবং স্বচ্ছ ইলেকট্রনিক্স
নমনীয় ডিসপ্লে, পরিধানযোগ্য সার্কিট এবং স্বচ্ছ স্মার্ট উইন্ডোগুলির জন্য উপযুক্ত অতি পাতলা সাবস্ট্রেট প্রস্তুত করে।
এই ক্ষেত্রগুলির প্রত্যেকটিতে, সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জামগুলি ক্ষুদ্রীকরণ, উপাদান পুনরায় ব্যবহার এবং প্রক্রিয়া সরলীকরণের জন্য একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
লেজার লিফট-অফ সরঞ্জামের প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)
প্রশ্ন 1: আমি সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জাম ব্যবহার করে কি ন্যূনতম বেধ অর্জন করতে পারেন?
A1:সাধারণত উপকরণ উপর নির্ভর করে 10 ′′ 30 মাইক্রন মধ্যে। প্রক্রিয়া পরিবর্তিত সেটআপ সঙ্গে পাতলা ফলাফল সক্ষম।
প্রশ্ন ২: একই ইঙ্গোট থেকে একাধিক ওয়েফার কেটে ফেলতে কি এটি ব্যবহার করা যায়?
A2:হ্যাঁ, অনেক গ্রাহক লেজার লিফট-অফ কৌশল ব্যবহার করে একক বাল্ক ইঙ্গোট থেকে একাধিক পাতলা স্তর সিরিয়াল এক্সট্রাকশন সঞ্চালন।
প্রশ্ন ৩ঃ উচ্চ ক্ষমতাসম্পন্ন লেজার অপারেশনের জন্য কোন নিরাপত্তা ব্যবস্থা রয়েছে?
A3:প্রথম শ্রেণীর আবরণ, ইন্টারলক সিস্টেম, রশ্মি ঢালাই, এবং স্বয়ংক্রিয় শাট অফ সবই স্ট্যান্ডার্ড।
প্রশ্ন ৪ঃ এই সিস্টেমটি দামের দিক থেকে ডায়মন্ড ওয়্যার সিজের তুলনায় কেমন?
A4:যদিও প্রাথমিক মূলধন ব্যয় বেশি হতে পারে, লেজার লিফট-অফ ব্যাপকভাবে খরচ খরচ, সাবস্ট্র্যাট ক্ষতি, এবং পোস্ট-প্রসেসিং পদক্ষেপ হ্রাস করে ¢ দীর্ঘমেয়াদী মালিকানা মোট খরচ (টিসিও) হ্রাস।
প্রশ্ন ৫ঃ প্রক্রিয়াটি কি ৬ ইঞ্চি বা ৮ ইঞ্চি ইঙ্গোটের জন্য স্কেলযোগ্য?
A5:অবশ্যই, প্ল্যাটফর্মটি 12 ইঞ্চি পর্যন্ত স্তরকে সমর্থন করে, অভিন্ন রশ্মি বিতরণ এবং বড় ফরম্যাটের গতির পর্যায়ে।
