সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জাম ইঙ্গট পাতলা করার বিপ্লব ঘটায়
পণ্যের বিবরণ:
উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | ZMSH |
মডেল নম্বার: | লেজার লিফট-অফ সরঞ্জাম |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 1 |
---|---|
মূল্য: | 500 USD |
প্যাকেজিং বিবরণ: | কাস্টম কার্টন |
ডেলিভারি সময়: | 4-8 সপ্তাহ |
পরিশোধের শর্ত: | টি/টি |
যোগানের ক্ষমতা: | কেস দ্বারা |
বিস্তারিত তথ্য |
|||
তরঙ্গদৈর্ঘ্য: | আইআর/এসএইচজি/টিএইচজি/এফএইচজি | এক্সওয়াই স্টেজ: | 500 মিমি × 500 মিমি |
---|---|---|---|
প্রক্রিয়াকরণ পরিসীমা: | 160 মিমি | পুনরাবৃত্তিযোগ্য: | ± 1 μm বা তারও কম |
পরম অবস্থানের নির্ভুলতা: | ± 5 μm বা তারও কম | ওয়েফার সাইজ: | 2-6 ইঞ্চি বা কাস্টমাইজড |
বিশেষভাবে তুলে ধরা: | ইনগট হ্রাস লেজার উত্তোলন সরঞ্জাম,অর্ধপরিবাহী সরঞ্জাম,অর্ধপরিবাহী লেজার উত্তোলন সরঞ্জাম |
পণ্যের বর্ণনা
সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জামগুলি বিপ্লবিত করে ইনগোট পাতলা করে

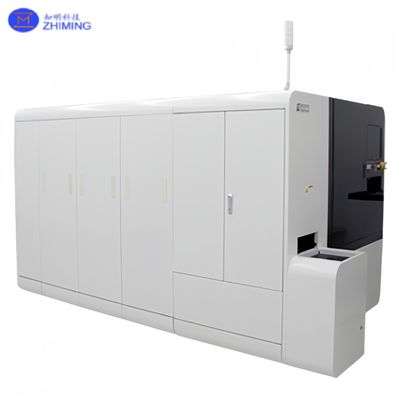

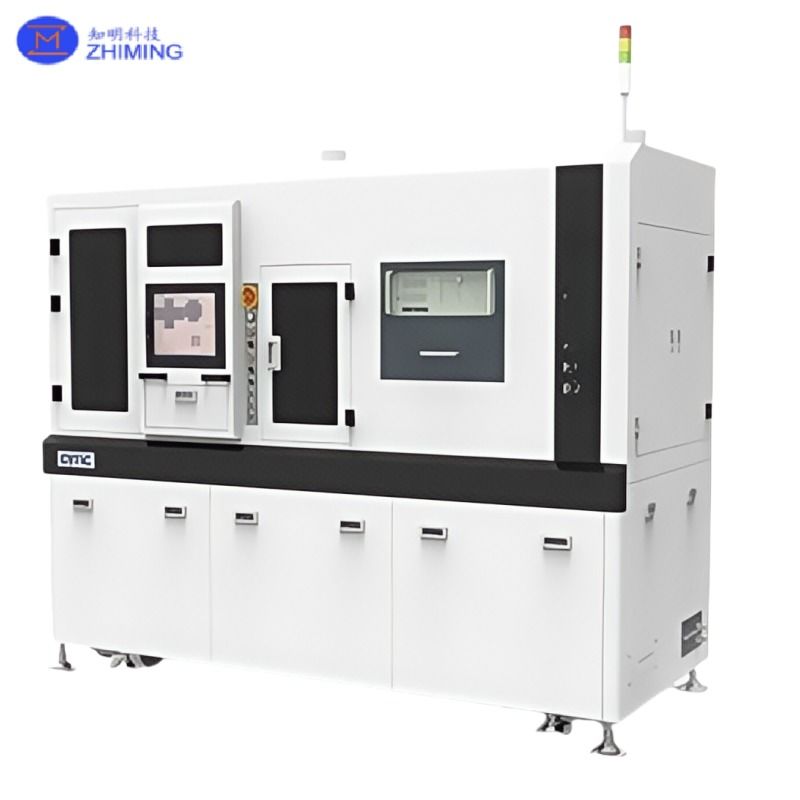

সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জামগুলির পণ্য পরিচিতি
সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জামগুলি লেজার-প্ররোচিত লিফট-অফ কৌশলগুলির মাধ্যমে সেমিকন্ডাক্টর ইনগোটগুলির সুনির্দিষ্ট এবং অ-যোগাযোগের পাতলা করার জন্য ইঞ্জিনিয়ারড একটি অত্যন্ত বিশেষায়িত শিল্প সমাধান। এই উন্নত সিস্টেমটি আধুনিক সেমিকন্ডাক্টর ওয়েফারিং প্রক্রিয়াগুলিতে বিশেষত উচ্চ-পারফরম্যান্স পাওয়ার ইলেকট্রনিক্স, এলইডি এবং আরএফ ডিভাইসের জন্য অতি-পাতলা ওয়েফারগুলির বানোয়াটে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। বাল্ক ইনগটস বা দাতা স্তরগুলি থেকে পাতলা স্তরগুলির পৃথকীকরণ সক্ষম করে, সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জামগুলি যান্ত্রিক করাত, নাকাল এবং রাসায়নিক এচিং পদক্ষেপগুলি দূর করে ইনগোট পাতলা করে বিপ্লব করে।
গ্যালিয়াম নাইট্রাইড (গাএন), সিলিকন কার্বাইড (সিক) এবং নীলকান্তমণি হিসাবে অর্ধপরিবাহী ইনগোটগুলির dition তিহ্যবাহী পাতলা করা প্রায়শই শ্রম-নিবিড়, অপব্যয় এবং মাইক্রোক্র্যাকস বা পৃষ্ঠের ক্ষতির ঝুঁকিতে থাকে। বিপরীতে, সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জামগুলি একটি অ-ধ্বংসাত্মক, সুনির্দিষ্ট বিকল্প সরবরাহ করে যা উত্পাদনশীলতা বাড়ানোর সময় উপাদান হ্রাস এবং পৃষ্ঠের চাপকে হ্রাস করে। এটি বিভিন্ন ধরণের স্ফটিক এবং যৌগিক উপকরণ সমর্থন করে এবং সামনের-শেষ বা মিডস্ট্রিম সেমিকন্ডাক্টর উত্পাদন লাইনে একচেটিয়াভাবে সংহত করা যেতে পারে।
কনফিগারযোগ্য লেজার তরঙ্গদৈর্ঘ্য, অভিযোজিত ফোকাস সিস্টেম এবং ভ্যাকুয়াম-সামঞ্জস্যপূর্ণ ওয়েফার চকসের সাথে, এই সরঞ্জামগুলি বিশেষত ইনগোট স্লাইসিং, ল্যামেলা তৈরি এবং উল্লম্ব ডিভাইস স্ট্রাকচার বা হিটারোইপিটাক্সিয়াল স্তর স্থানান্তরের জন্য আল্ট্রা-পাতলা ফিল্ম বিচ্ছিন্নতার জন্য উপযুক্ত।
সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জামগুলির প্যারামিটার
তরঙ্গদৈর্ঘ্য | আইআর/এসএইচজি/টিএইচজি/এফএইচজি |
---|---|
নাড়ি প্রস্থ | ন্যানোসেকেন্ড, পিকোসেকেন্ড, ফেমটোসেকেন্ড |
অপটিকাল সিস্টেম | স্থির অপটিক্যাল সিস্টেম বা গ্যালভানো-অপটিক্যাল সিস্টেম |
এক্সওয়াই স্টেজ | 500 মিমি × 500 মিমি |
প্রসেসিং রেঞ্জ | 160 মিমি |
চলাচলের গতি | সর্বোচ্চ 1000 মিমি/সেকেন্ড |
পুনরাবৃত্তিযোগ্যতা | ± 1 μm বা তারও কম |
পরম অবস্থানের নির্ভুলতা: | ± 5 μm বা তারও কম |
ওয়েফার আকার | 2-6 ইঞ্চি বা কাস্টমাইজড |
নিয়ন্ত্রণ | উইন্ডোজ 10,11 এবং পিএলসি |
বিদ্যুৎ সরবরাহ ভোল্টেজ | এসি 200 ভি ± 20 ভি, একক-পর্ব, 50/60 কেএইচজেড |
বাহ্যিক মাত্রা | 2400 মিমি (ডাব্লু) × 1700 মিমি (ডি) × 2000 মিমি (এইচ) |
ওজন | 1000 কেজি |

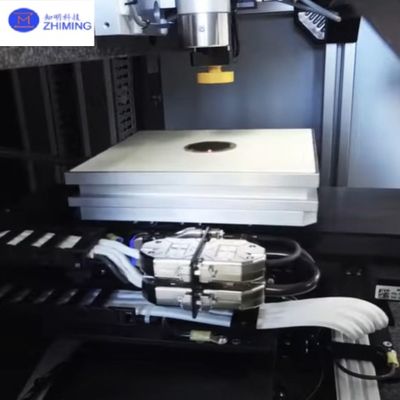

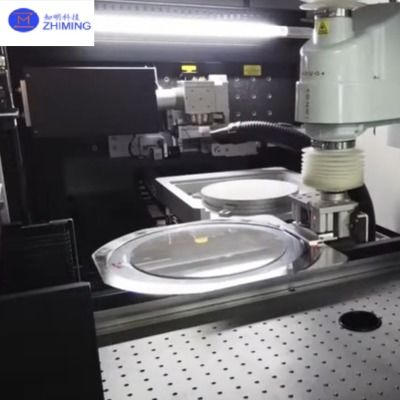

সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জামগুলির কার্যকরী নীতি
সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জামগুলির মূল প্রক্রিয়াটি দাতা ইঙ্গোট এবং এপিট্যাক্সিয়াল বা লক্ষ্য স্তরের মধ্যে ইন্টারফেসে নির্বাচনী ফটোথার্মাল পচন বা বিমোচন উপর নির্ভর করে। একটি উচ্চ-শক্তি ইউভি লেজার (সাধারণত 248 এনএম এ কেআরএফ বা 355 এনএম এর কাছাকাছি সলিড-স্টেট ইউভি লেজারগুলি) একটি স্বচ্ছ বা আধা-স্বচ্ছ দাতা উপাদানগুলির মাধ্যমে মনোনিবেশ করা হয়, যেখানে শক্তিটি পূর্বনির্ধারিত গভীরতায় নির্বাচিতভাবে শোষিত হয়।
এই স্থানীয়করণ শক্তি শোষণ ইন্টারফেসে একটি উচ্চ-চাপের গ্যাস ফেজ বা তাপীয় প্রসারণ স্তর তৈরি করে, যা ইনগোট বেস থেকে উপরের ওয়েফার বা ডিভাইস স্তরটির পরিষ্কার ডিলাইমিনেশন শুরু করে। প্রক্রিয়াটি পালস প্রস্থ, লেজার ফ্লুয়েন্স, স্ক্যানিং গতি এবং জেড-অক্ষের ফোকাল গভীরতার মতো পরামিতিগুলি সামঞ্জস্য করে সূক্ষ্মভাবে সুর করা হয়। ফলাফলটি একটি অতি-পাতলা স্লাইস-প্রায়শই 10 থেকে 50 মিমি পরিসরে-যান্ত্রিক ঘর্ষণ ছাড়াই পিতামাতার ইনট থেকে বিচ্ছিন্ন।
ইনগোট পাতলা করার জন্য লেজার লিফট-অফের এই পদ্ধতিটি হীরার তারের করাত বা যান্ত্রিক ল্যাপিংয়ের সাথে সম্পর্কিত কেইআরএফ ক্ষতি এবং পৃষ্ঠের ক্ষতি এড়িয়ে চলে। এটি স্ফটিক অখণ্ডতা সংরক্ষণ করে এবং ডাউন স্ট্রিম পলিশিং প্রয়োজনীয়তা হ্রাস করে, সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জামগুলিকে পরবর্তী প্রজন্মের ওয়েফার উত্পাদনের জন্য গেম-চেঞ্জিং সরঞ্জাম তৈরি করে।
সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জামগুলির প্রয়োগ
সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জামগুলি উন্নত উপকরণ এবং ডিভাইসের প্রকারের একটি পরিসীমা জুড়ে ইঙ্গোটে বিস্তৃত প্রয়োগযোগ্যতা সন্ধান করে, সহ:
-
পাওয়ার ডিভাইসের জন্য গাএন এবং গাএএস ইনগোট পাতলা
উচ্চ-দক্ষতা, স্বল্প-প্রতিরোধী শক্তি ট্রানজিস্টর এবং ডায়োডগুলির জন্য পাতলা ওয়েফার সৃষ্টি সক্ষম করে।
-
সিক সাবস্ট্রেট পুনরুদ্ধার এবং ল্যামেলা বিচ্ছেদ
উল্লম্ব ডিভাইস স্ট্রাকচার এবং ওয়েফার পুনরায় ব্যবহারের জন্য বাল্ক সিক সাবস্ট্রেটগুলি থেকে ওয়েফার-স্কেল লিফট-অফের অনুমতি দেয়।
-
নেতৃত্বে ওয়েফার স্লাইসিং
আল্ট্রা-পাতলা এলইডি সাবস্ট্রেটগুলি উত্পাদন করতে ঘন নীলা ইনগোটগুলি থেকে গাএন স্তরগুলি লিফট-অফকে সহজতর করে।
-
আরএফ এবং মাইক্রোওয়েভ ডিভাইস বানোয়াট
5 জি এবং রাডার সিস্টেমে প্রয়োজনীয় অতি-পাতলা উচ্চ-বৈদ্যুতিন-গতিশীলতা ট্রানজিস্টর (এইচইএমটি) কাঠামো সমর্থন করে।
-
এপিট্যাক্সিয়াল স্তর স্থানান্তর
হিটারোস্ট্রাকচারগুলিতে পুনঃব্যবহার বা সংহতকরণের জন্য স্ফটিকের ইনগটগুলি থেকে স্পষ্টভাবে এপিট্যাক্সিয়াল স্তরগুলি বিচ্ছিন্ন করে।
-
পাতলা-ফিল্ম সৌর কোষ এবং ফটোভোলটাইকস
নমনীয় বা উচ্চ-দক্ষতা সৌর কোষের জন্য পাতলা শোষণকারী স্তরগুলি পৃথক করতে ব্যবহৃত হয়।
এই প্রতিটি ডোমেনগুলিতে, অর্ধপরিবাহী লেজার লিফট-অফ সরঞ্জামগুলি বেধের অভিন্নতা, পৃষ্ঠের গুণমান এবং স্তর অখণ্ডতার উপর তুলনামূলক নিয়ন্ত্রণ সরবরাহ করে।
লেজার-ভিত্তিক ইনগোট পাতলা করার সুবিধা
-
জিরো-কার্ফ উপাদান ক্ষতি
Traditional তিহ্যবাহী ওয়েফার স্লাইসিং পদ্ধতির সাথে তুলনা করে, লেজার প্রক্রিয়াটির ফলে প্রায় 100% উপাদান ব্যবহার হয়।
-
ন্যূনতম চাপ এবং ওয়ারপিং
অ-যোগাযোগের লিফট-অফটি যান্ত্রিক কম্পন দূর করে, ওয়েফার বো এবং মাইক্রোক্র্যাক গঠন হ্রাস করে।
-
পৃষ্ঠ মানের সংরক্ষণ
লেজার লিফট-অফ শীর্ষ-পৃষ্ঠের অখণ্ডতা সংরক্ষণ করে বলে অনেক ক্ষেত্রে কোনও পোস্ট-থিনিং ল্যাপিং বা পলিশিংয়ের প্রয়োজন নেই।
-
উচ্চ থ্রুপুট এবং অটোমেশন প্রস্তুত
স্বয়ংক্রিয় লোডিং/আনলোডিং সহ শিফটে শত শত সাবস্ট্রেট প্রক্রিয়াকরণে সক্ষম।
-
একাধিক উপকরণের সাথে অভিযোজ্য
গাএন, এসআইসি, নীলকান্তমণি, গাএ এবং উদীয়মান III-V উপকরণগুলির সাথে সামঞ্জস্যপূর্ণ।
-
পরিবেশগতভাবে নিরাপদ
স্লারি-ভিত্তিক পাতলা প্রক্রিয়াগুলিতে সাধারণভাবে ঘর্ষণকারী এবং কঠোর রাসায়নিকগুলির ব্যবহার হ্রাস করে।
-
সাবস্ট্রেট পুনরায় ব্যবহার
দাতা ইনগটগুলি একাধিক লিফট-অফ চক্রের জন্য পুনর্ব্যবহারযোগ্য হতে পারে, উপাদানগুলির ব্যয়কে ব্যাপকভাবে হ্রাস করে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ) অর্ধপরিবাহী লেজার লিফট-অফ সরঞ্জাম
প্রশ্ন 1: সেমিকন্ডাক্টর লেজার লিফট-অফ সরঞ্জামগুলি ওয়েফার স্লাইসের জন্য কোন বেধের পরিসীমা অর্জন করতে পারে?
এ 1:উপাদান এবং কনফিগারেশনের উপর নির্ভর করে সাধারণ স্লাইস বেধ 10 মিমি থেকে 100 মিমি পর্যন্ত হয়।
প্রশ্ন 2: এসআইসির মতো অস্বচ্ছ উপকরণ দিয়ে তৈরি পাতলা ইনগোটগুলিতে এই সরঞ্জামগুলি ব্যবহার করা যেতে পারে?
এ 2:হ্যাঁ। লেজার তরঙ্গদৈর্ঘ্য টিউন করে এবং ইন্টারফেস ইঞ্জিনিয়ারিং (যেমন, কোরবানির ইন্টারলেয়ার) অনুকূলকরণ করে, এমনকি আংশিকভাবে অস্বচ্ছ উপকরণগুলিও প্রক্রিয়া করা যায়।
প্রশ্ন 3: লেজার লিফট-অফের আগে দাতা সাবস্ট্রেট কীভাবে সারিবদ্ধ হয়?
এ 3:সিস্টেমটি সাব-মাইক্রন ভিশন-ভিত্তিক প্রান্তিককরণ মডিউলগুলি ফিডুসিয়াল চিহ্ন এবং পৃষ্ঠের প্রতিচ্ছবি স্ক্যানগুলির প্রতিক্রিয়া সহ ব্যবহার করে।
প্রশ্ন 4: ওয়ান লেজার লিফট-অফ অপারেশনের জন্য প্রত্যাশিত চক্রের সময়টি কী?
এ 4:ওয়েফারের আকার এবং বেধের উপর নির্ভর করে সাধারণ চক্র 2 থেকে 10 মিনিট পর্যন্ত স্থায়ী হয়।
প্রশ্ন 5: প্রক্রিয়াটির কি ক্লিনরুমের পরিবেশ প্রয়োজন?
এ 5:বাধ্যতামূলক না হলেও, উচ্চ-নির্ভুলতা ক্রিয়াকলাপের সময় সাবস্ট্রেট পরিষ্কার-পরিচ্ছন্নতা এবং ডিভাইসের ফলন বজায় রাখার জন্য ক্লিনরুমের একীকরণের পরামর্শ দেওয়া হয়।
