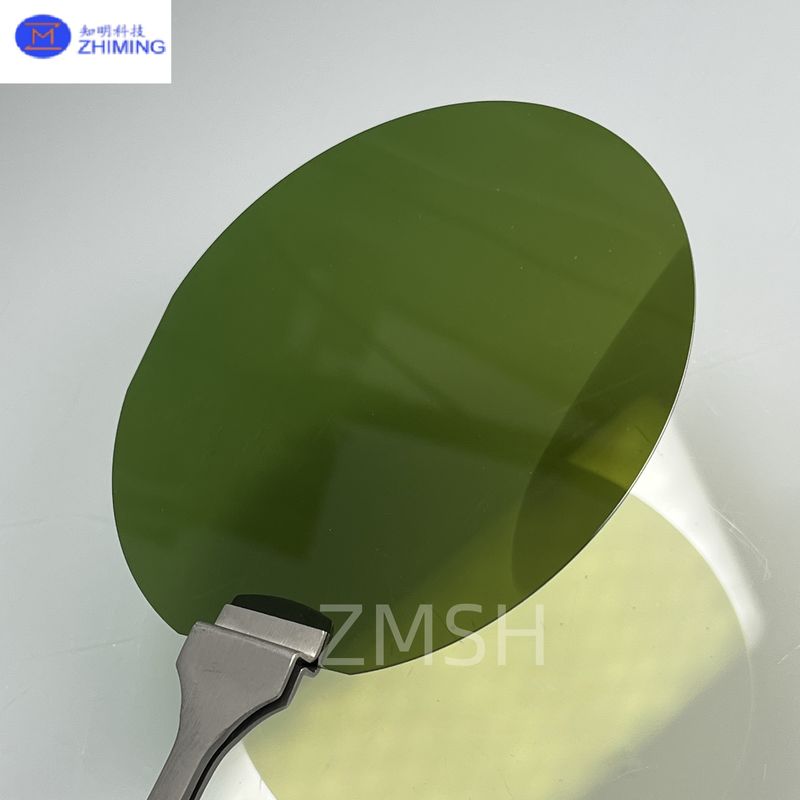

SiC এপিট্যাক্সিয়াল ওয়েফার – 4H/6H SiC সাবস্ট্রেট কাস্টম পুরুত্ব ডোপিং
পণ্যের বিবরণ:
উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | ZMSH |
মডেল নম্বার: | 4 ইঞ্চি |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | ১০ |
---|---|
মূল্য: | 5 USD |
প্যাকেজিং বিবরণ: | কাস্টম কার্টন |
ডেলিভারি সময়: | 4-8 সপ্তাহ |
পরিশোধের শর্ত: | টি/টি |
যোগানের ক্ষমতা: | কেস দ্বারা |
বিস্তারিত তথ্য |
|||
Grade: | Zero MPD Grade,Production Grade,Research Grade,Dummy Grade | Resistivity 4H-N: | 0.015~0.028 Ω•cm |
---|---|---|---|
Resistivity 4/6H-SI: | ≥1E7 Ω·cm | Primary Flat: | {10-10}±5.0° or round shape |
TTV/Bow /Warp: | ≤10μm /≤10μm /≤15μm | Roughness: | Polish Ra≤1 nm / CMP Ra≤0.5 nm |
পণ্যের বর্ণনা
SiC এপিট্যাক্সিয়াল ওয়েফার ওভারভিউ
৪-ইঞ্চি (১০০ মিমি) SiC এপিট্যাক্সিয়াল ওয়েফারগুলি সেমিকন্ডাক্টর বাজারে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে চলেছে, যা বিশ্বব্যাপী পাওয়ার ইলেকট্রনিক্স এবং আরএফ ডিভাইস প্রস্তুতকারকদের জন্য একটি অত্যন্ত পরিপক্ক এবং নির্ভরযোগ্য প্ল্যাটফর্ম হিসাবে কাজ করে। ৪” ওয়েফারের আকার কর্মক্ষমতা, প্রাপ্যতা এবং ব্যয়-কার্যকারিতার মধ্যে চমৎকার ভারসাম্য বজায় রাখে—যা এটিকে মাঝারি থেকে উচ্চ ভলিউম উৎপাদনের জন্য শিল্পের প্রধান পছন্দ করে তোলে।
SiC এপিট্যাক্সিয়াল ওয়েফারগুলি একটি উচ্চ-মানের একক-ক্রিস্টালাইন SiC সাবস্ট্রেটের উপর জমা হওয়া সিলিকন কার্বাইডের একটি পাতলা, সুনির্দিষ্টভাবে নিয়ন্ত্রিত স্তর নিয়ে গঠিত। এপিট্যাক্সিয়াল স্তরটি অভিন্ন ডোপিং, চমৎকার স্ফটিক গুণমান এবং অতি-মসৃণ পৃষ্ঠের ফিনিশের জন্য প্রকৌশল করা হয়েছে। একটি বিস্তৃত ব্যান্ডগ্যাপ (3.2 eV), উচ্চ ক্রিটিক্যাল বৈদ্যুতিক ক্ষেত্র (~3 MV/cm), এবং উচ্চ তাপ পরিবাহিতা সহ, ৪” SiC এপিট্যাক্সিয়াল ওয়েফারগুলি এমন ডিভাইসগুলিকে সক্ষম করে যা উচ্চ-ভোল্টেজ, উচ্চ-ফ্রিকোয়েন্সি এবং উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনগুলিতে সিলিকনের চেয়ে ভালো পারফর্ম করে।
বৈদ্যুতিক যানবাহন থেকে সৌর শক্তি এবং শিল্প ড্রাইভ পর্যন্ত অনেক শিল্প ৪” SiC এপিট্যাক্সিয়াল ওয়েফারগুলির উপর নির্ভর করে দক্ষ, শক্তিশালী এবং কমপ্যাক্ট পাওয়ার ইলেকট্রনিক্স তৈরি করতে।
উৎপাদন নীতি
৪” SiC এপিট্যাক্সিয়াল ওয়েফারগুলির উত্পাদন একটি অত্যন্ত নিয়ন্ত্রিত রাসায়নিক বাষ্প জমা (CVD) প্রক্রিয়া জড়িত:
-
সাবস্ট্রেট প্রস্তুতি
উচ্চ-বিশুদ্ধতা ৪” 4H-SiC বা 6H-SiC সাবস্ট্রেটগুলি পারমাণবিক মসৃণ পৃষ্ঠ তৈরি করতে উন্নত রাসায়নিক-যান্ত্রিক পলিশিং (CMP) এর মধ্য দিয়ে যায়, যা এপিট্যাক্সিয়াল বৃদ্ধির সময় ত্রুটিগুলি কমিয়ে দেয়। -
এপিট্যাক্সিয়াল স্তর বৃদ্ধি
CVD চুল্লিতে, সিলেন (SiH₄) এবং প্রোপেন (C₃H₈) এর মতো গ্যাসগুলি উচ্চ তাপমাত্রায় (~1600–1700 °C) প্রবেশ করানো হয়। এই গ্যাসগুলি ভেঙে যায় এবং সাবস্ট্রেটের উপর জমা হয়, একটি নতুন স্ফটিক SiC স্তর তৈরি করে। -
নিয়ন্ত্রিত ডোপিং
নাইট্রোজেন (n-টাইপ) বা অ্যালুমিনিয়ামের (p-টাইপ) মতো ডোপেন্টগুলি প্রতিরোধ ক্ষমতা এবং ক্যারিয়ার ঘনত্বের মতো বৈদ্যুতিক বৈশিষ্ট্যগুলিকে সুর করার জন্য সাবধানে প্রবেশ করানো হয়। -
নির্ভুলতা পর্যবেক্ষণ
রিয়েল-টাইম মনিটরিং পুরো ৪” ওয়েফার জুড়ে পুরুত্বের অভিন্নতা এবং ডোপিং প্রোফাইলের কঠোর নিয়ন্ত্রণ নিশ্চিত করে। -
পোস্ট-প্রসেসিং গুণমান নিয়ন্ত্রণ
ফিনিশড ওয়েফারগুলি কঠোর পরীক্ষার মধ্য দিয়ে যায়:-
সারফেস রুক্ষতার জন্য পারমাণবিক বল মাইক্রোস্কোপি (AFM)
-
স্ট্রেস এবং ত্রুটির জন্য রামন স্পেকট্রোস্কোপি
-
ক্রিস্টালোগ্রাফিক গুণমানের জন্য এক্স-রে ডিফ্র্যাকশন (XRD)
-
ত্রুটি ম্যাপিংয়ের জন্য ফটো luminescenc
-
বো/ওয়ার্প পরিমাপ
-
স্পেসিফিকেশন
৪ ইঞ্চি ব্যাস সিলিকন কার্বাইড (SiC) সাবস্ট্রেট স্পেসিফিকেশন | |||||||||
গ্রেড | শূন্য MPD গ্রেড | উৎপাদন গ্রেড | গবেষণা গ্রেড | ডামি গ্রেড | |||||
ব্যাস | 100 মিমি±0.5 মিমি | ||||||||
বেধ | 350 μm±25μm বা 500±25um বা অন্যান্য কাস্টমাইজড বেধ | ||||||||
ওয়েফার ওরিয়েন্টেশন | অফ অক্ষ : 4.0° দিকে <1120> ±0.5° 4H-N/4H-SI এর জন্য অক্ষের উপর : <0001>±0.5° 6H-N/6H-SI/4H-N/4H-SI এর জন্য | ||||||||
মাইক্রোপাইপ ঘনত্ব | ≤0 cm-2 | ≤1cm-2 | ≤5cm-2 | ≤10 cm-2 | |||||
রোধ ক্ষমতা | 4H-N | 0.015~0.028 Ω•cm | |||||||
6H-N | 0.02~0.1 Ω•cm | ||||||||
4/6H-SI | ≥1E5 Ω·cm | ||||||||
প্রাথমিক ফ্ল্যাট | {10-10}±5.0° | ||||||||
প্রাথমিক ফ্ল্যাট দৈর্ঘ্য | 18.5 মিমি±2.0 মিমি | ||||||||
সেকেন্ডারি ফ্ল্যাট দৈর্ঘ্য | 10.0মিমি±2.0 মিমি | ||||||||
সেকেন্ডারি ফ্ল্যাট ওরিয়েন্টেশন | সিলিকন ফেস আপ: 90° CW। প্রাইম ফ্ল্যাট ±5.0° থেকে | ||||||||
এজ এক্সক্লুশন | 1 মিমি | ||||||||
TTV/বো /ওয়ার্প | ≤10μm /≤10μm /≤15μm | ||||||||
রুক্ষতা | পলিশ Ra≤1 nm | ||||||||
CMP Ra≤0.5 nm | |||||||||
উচ্চ তীব্রতা আলো দ্বারা ফাটল | কিছুই না | 1 অনুমোদিত, ≤2 মিমি | সঞ্চিত দৈর্ঘ্য ≤ 10 মিমি, একক দৈর্ঘ্য≤2 মিমি | ||||||
উচ্চ তীব্রতা আলো দ্বারা হেক্স প্লেট | সঞ্চিত এলাকা ≤1% | সঞ্চিত এলাকা ≤1% | সঞ্চিত এলাকা ≤3% | ||||||
উচ্চ তীব্রতা আলো দ্বারা পলিমার এলাকা | কিছুই না | সঞ্চিত এলাকা ≤2% | সঞ্চিত এলাকা ≤5% | ||||||
উচ্চ তীব্রতা আলো দ্বারা স্ক্র্যাচ | 3 স্ক্র্যাচ 1×ওয়েফার ব্যাস সম্মিলিত দৈর্ঘ্য | 5 স্ক্র্যাচ 1×ওয়েফার ব্যাস সম্মিলিত দৈর্ঘ্য | 5 স্ক্র্যাচ 1×ওয়েফার ব্যাস সম্মিলিত দৈর্ঘ্য | ||||||
এজ চিপ | কিছুই না | 3 অনুমোদিত, ≤0.5 মিমি প্রতিটি | 5 অনুমোদিত, ≤1 মিমি প্রতিটি |
অ্যাপ্লিকেশন
৪” SiC এপিট্যাক্সিয়াল ওয়েফারগুলি নিম্নলিখিত সেক্টরগুলিতে নির্ভরযোগ্য পাওয়ার ডিভাইসগুলির ব্যাপক উত্পাদন সক্ষম করে:
-
বৈদ্যুতিক যানবাহন (EVs)
ট্র্যাকশন ইনভার্টার, অনবোর্ড চার্জার এবং ডিসি/ডিসি কনভার্টার। -
নবায়নযোগ্য শক্তি
সৌর স্ট্রিং ইনভার্টার, বায়ু শক্তি রূপান্তরকারী। -
শিল্প ড্রাইভ
দক্ষ মোটর ড্রাইভ, সার্ভো সিস্টেম। -
5G / RF অবকাঠামো
পাওয়ার এমপ্লিফায়ার এবং আরএফ সুইচ। -
ভোক্তা ইলেকট্রনিক্স
কমপ্যাক্ট, উচ্চ-দক্ষতা পাওয়ার সাপ্লাই।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)
১. কেন সিলিকনের চেয়ে SiC এপিট্যাক্সিয়াল ওয়েফার বেছে নেবেন?
SiC উচ্চ ভোল্টেজ এবং তাপমাত্রা সহনশীলতা প্রদান করে, যা ছোট, দ্রুত এবং আরও দক্ষ ডিভাইসগুলিকে সক্ষম করে।
২. সবচেয়ে সাধারণ SiC পলিমার প্রকার কি?
4H-SiC তার বিস্তৃত ব্যান্ডগ্যাপ এবং উচ্চ ইলেকট্রন গতির কারণে বেশিরভাগ উচ্চ-ক্ষমতা এবং RF অ্যাপ্লিকেশনগুলির জন্য পছন্দের পছন্দ।
৩. ডোপিং প্রোফাইল কাস্টমাইজ করা যাবে?
হ্যাঁ, ডোপিং লেভেল, পুরুত্ব এবং প্রতিরোধ ক্ষমতা সম্পূর্ণরূপে অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী তৈরি করা যেতে পারে।
৪. সাধারণ লিড টাইম?
স্ট্যান্ডার্ড লিড টাইম হল ৪–৮ সপ্তাহ, যা ওয়েফারের আকার এবং অর্ডারের পরিমাণের উপর নির্ভর করে।
৫. কি কি মানের পরীক্ষা করা হয়?
এএফএম, এক্সআরডি, ত্রুটি ম্যাপিং, ক্যারিয়ার ঘনত্ব বিশ্লেষণ সহ ব্যাপক পরীক্ষা।
৬. এই ওয়েফারগুলি কি সিলিকন ফ্যাব্রিক সরঞ্জামগুলির সাথে সামঞ্জস্যপূর্ণ?
বেশিরভাগ ক্ষেত্রে হ্যাঁ; ভিন্ন উপাদান কঠোরতা এবং তাপীয় বৈশিষ্ট্যের কারণে সামান্য সমন্বয় প্রয়োজন।
