সিলিকন কার্বাইড (SiC) অপটিক্যাল লেন্স – ইনফ্রারেড ও লেজার অ্যাপ্লিকেশন

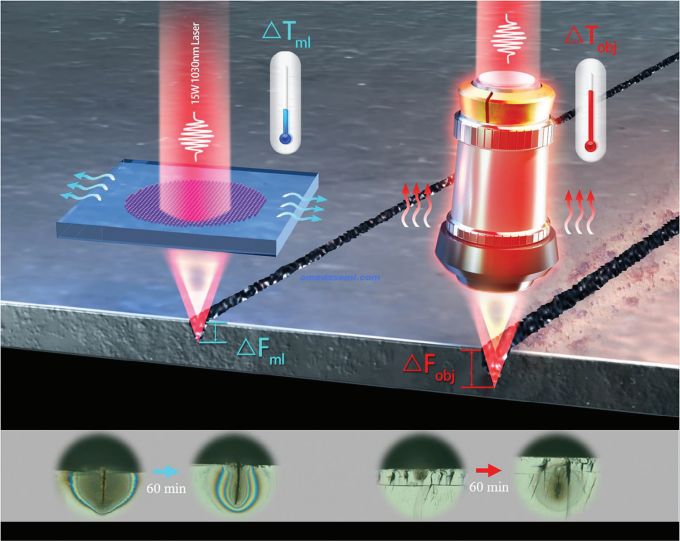

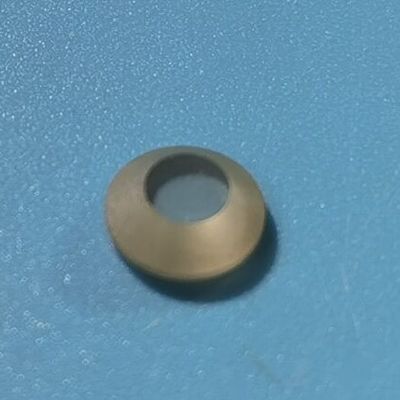

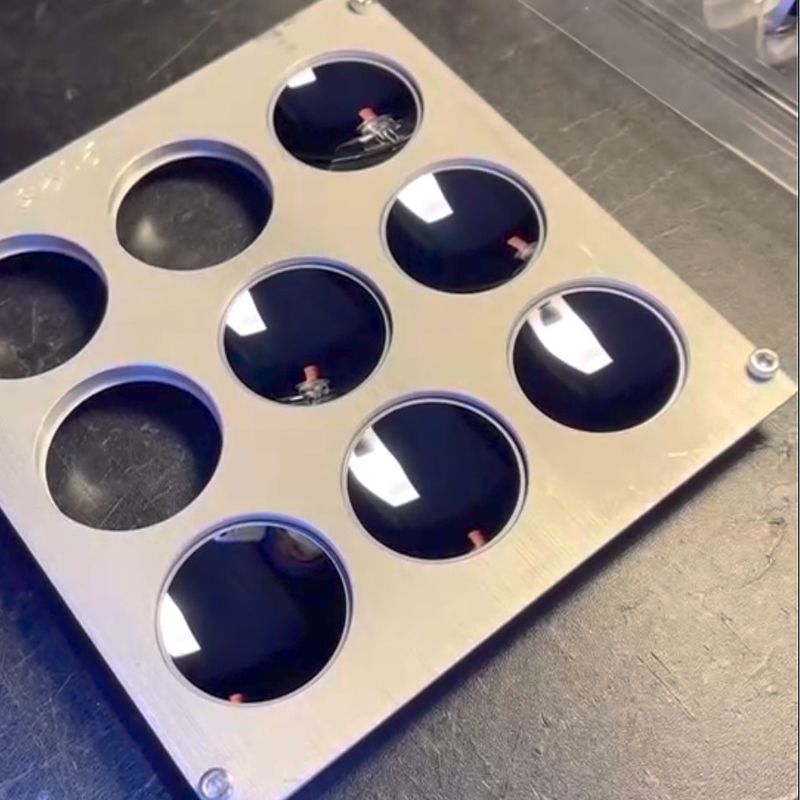

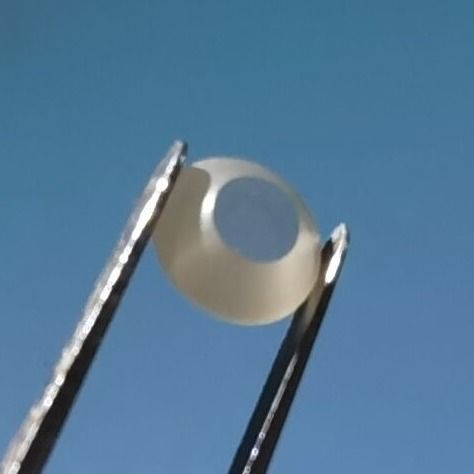

এর পণ্যের সারসংক্ষেপসিলিকন কার্বাইড (SiC) অপটিক্যাল লেন্স
সিলিকন কার্বাইড (SiC) লেন্সগুলি উন্নত অপটিক্যাল উপাদান যা উচ্চ তাপীয় স্থিতিশীলতা, ব্যতিক্রমী কঠোরতা এবং চমৎকার ইনফ্রারেড ট্রান্সমিশন প্রয়োজন এমন চাহিদাপূর্ণ পরিবেশের জন্য ডিজাইন করা হয়েছে। ঐতিহ্যবাহী কাঁচ বা নীলার লেন্সের সাথে তুলনা করলে, SiC যান্ত্রিক শক্তি, তাপীয় শক প্রতিরোধ এবং বিস্তৃত বর্ণালী কর্মক্ষমতার একটি অপরাজেয় সমন্বয় প্রদান করে।
উৎপাদন নীতিএরসিলিকন কার্বাইড (SiC) অপটিক্যাল লেন্স
SiC লেন্সগুলি নিম্নলিখিত প্রক্রিয়াগুলির মাধ্যমে তৈরি করা হয়:
-
পাউডার সংশ্লেষণ ও সিন্টারিং
উচ্চ-বিশুদ্ধতার SiC পাউডার তৈরি করা হয় এবং হট-প্রেস সিন্টারিং (HPS) বা রাসায়নিক বাষ্প জমাটবদ্ধতা (CVD) ব্যবহার করে ঘন করা হয়, যা উচ্চ ঘনত্ব এবং বিশুদ্ধতা নিশ্চিত করে। -
নির্ভুল যন্ত্র তৈরি
উপাদানের চরম কঠোরতার কারণে, অপটিক্যাল পৃষ্ঠের নির্ভুলতা ( λ/10 পর্যন্ত) অর্জনের জন্য অতি-নির্ভুল হীরক গ্রাইন্ডিং এবং CNC পলিশিং ব্যবহার করা হয়। -
সারফেস ফিনিশিং ও কোটিং
চূড়ান্ত ফিনিশিং-এর মধ্যে প্লাজমা পলিশিং, AR কোটিং (ইনফ্রারেড বা দৃশ্যমান আলোর জন্য), বা প্রতিফলন কমাতে এবং স্থায়িত্ব বাড়ানোর জন্য প্রতিরক্ষামূলক ফিল্ম অন্তর্ভুক্ত থাকতে পারে।
প্রযুক্তিগত বৈশিষ্ট্যএরসিলিকন কার্বাইড (SiC) অপটিক্যাল লেন্স
| পরামিতি | স্পেসিফিকেশন |
|---|---|
| উপাদান | সিন্টারড SiC / CVD SiC |
| ব্যাসার্ধের সীমা | 5 মিমি – 200 মিমি |
| সারফেসের নির্ভুলতা | λ/10 @ 633 nm |
| সারফেসের রুক্ষতা | < 1 nm RMS (সুপার-পলিশিং-এর পরে) |
| ট্রান্সমিশন রেঞ্জ | 0.4 μm – 5 μm (আনকোটেড); কোটিং সহ 15 μm পর্যন্ত |
| তাপীয় প্রসারণ সহগ | 4.0 × 10⁻⁶ /K (25°C) |
| তাপ পরিবাহিতা | ~ 120 – 200 W/m·K |
| কঠোরতা | ~ 9.5 Mohs |
| প্রতিসরাঙ্ক | ~ 2.65 @ 1 μm |
অ্যাপ্লিকেশনএরসিলিকন কার্বাইড (SiC) অপটিক্যাল লেন্স
SiC লেন্সগুলি চরম অপটিক্যাল পরিবেশে ব্যবহৃত হয় যেখানে অন্যান্য উপাদানগুলি কাজ করে না:
-
ইনফ্রারেড ইমেজিং সিস্টেম (যেমন, প্রতিরক্ষা-গ্রেড IR সেন্সর)
-
উচ্চ-ক্ষমতা সম্পন্ন লেজার অপটিক্স (CO₂ বা কঠিন-অবস্থার লেজারের জন্য)
-
মহাকাশ এবং মহাকাশ ব্যবস্থা (তাপীয় শকের প্রতিরোধের কারণে)
-
সেমিকন্ডাক্টর সরঞ্জাম (যেমন UV এক্সপোজার বা আয়ন ইমপ্লান্টেশন)
-
স্পেকট্রোস্কোপি এবং বিশ্লেষণাত্মক ডিভাইস
-
LiDAR-এ উচ্চ-গতির অপটিক্যাল স্ক্যানার
FAQএরসিলিকন কার্বাইড (SiC) অপটিক্যাল লেন্স
প্রশ্ন ১: কেন নীলা বা অপটিক্যাল কাঁচের লেন্সের চেয়ে SiC বেছে নেবেন?
A: SiC উচ্চতর যান্ত্রিক শক্তি, হালকা ওজন, উচ্চতর তাপ পরিবাহিতা এবং চরম অবস্থার বিরুদ্ধে ভালো প্রতিরোধ ক্ষমতা প্রদান করে। এটি তাপীয় শকে নীলার চেয়ে ভালো পারফর্ম করে এবং স্ট্যান্ডার্ড কাঁচের চেয়ে বিস্তৃত ব্যবহারযোগ্য IR পরিসীমা রয়েছে।
প্রশ্ন ২: দৃশ্যমান বা ইনফ্রারেড ট্রান্সমিশনের জন্য কি SiC লেন্সগুলিতে কোটিং করা যেতে পারে?
A: হ্যাঁ, নির্দিষ্ট তরঙ্গদৈর্ঘ্যের জন্য কর্মক্ষমতা তৈরি করতে DLC, ZnSe, বা MgF₂-এর মতো অ্যান্টি-রিফ্লেক্টিভ কোটিং প্রয়োগ করা যেতে পারে।
প্রশ্ন ৩: কাস্টম SiC লেন্সের জন্য লিড টাইম কত?
A: সাধারণত ৪–৮ সপ্তাহ, আকৃতির জটিলতা, আকার এবং সারফেসের স্পেসিফিকেশন-এর উপর নির্ভর করে।
প্রশ্ন ৪: CVD-SiC, সিন্টারড SiC-এর চেয়ে ভালো?
A: CVD-SiC উচ্চতর বিশুদ্ধতা প্রদান করে এবং স্থান অপটিক্স এবং চরম UV অ্যাপ্লিকেশনের জন্য পছন্দের, যেখানে সিন্টারড SiC সাধারণ ব্যবহারের জন্য আরও সাশ্রয়ী।
প্রশ্ন ৫: আপনি কি অ্যাস্ফেরিক্যাল বা অফ-অ্যাক্সিস SiC লেন্সের আকার সমর্থন করেন?
A: হ্যাঁ, আমরা কাস্টম-আকৃতির লেন্স সরবরাহ করি, যার মধ্যে রয়েছে নলাকার, টরয়েডাল এবং ফ্রিফর্ম সারফেস।
