বিস্তারিত তথ্য |
|||
| স্ফটিক গঠন: | 4 এইচ, 6 এইচ, 3 সি (সর্বাধিক সাধারণ: পাওয়ার ডিভাইসের জন্য 4 ঘন্টা) | ব্যান্ড ফাঁক: | 3.26 (4 এইচ), 3.02 (6 এইচ), 2.36 (3 সি) ইভি /300 কে |
|---|---|---|---|
| কঠোরতা (মোহস): | 9.2-9.6 | অফ-কাট কোণ: | সাধারণত <11-20> এর দিকে 4 ° বা 8 ° |
| বিশেষভাবে তুলে ধরা: | ২০৩ মিমি সিআইসি বীজ স্ফটিক,153 মিমি সিআইসি বীজ স্ফটিক,২০৮ মিলিমিটার সিআইসি বীজ স্ফটিক |
||
পণ্যের বর্ণনা

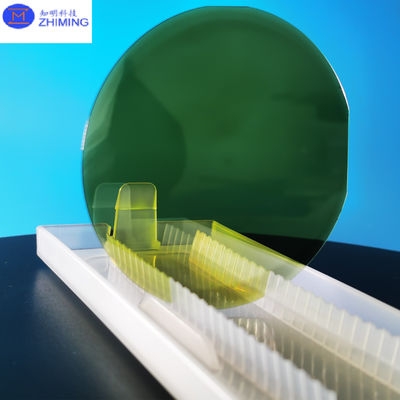

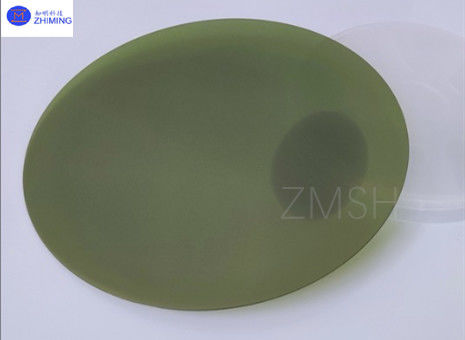

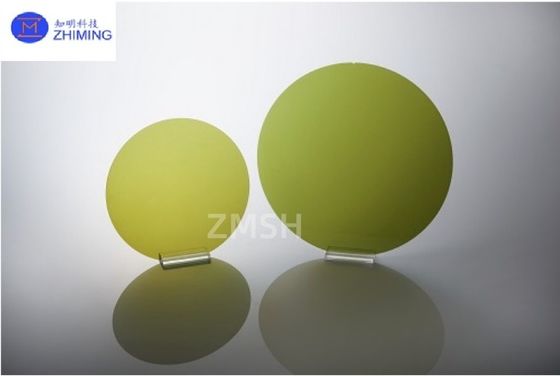

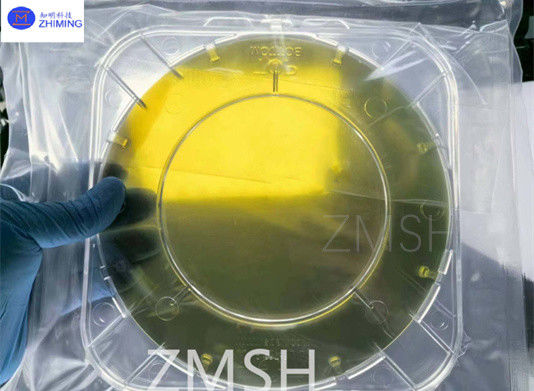

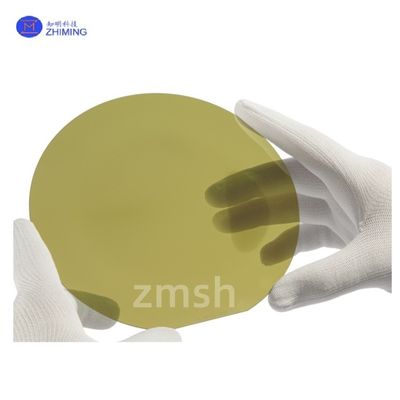

১৫৩, ১৫৫, ২০৫, ২০৩ এবং ২০৮ মিমি পিভিটি ব্যাসার্ধের সিআইসি বীজ স্ফটিক
সিআইসি বীজ স্ফটিকের সংক্ষিপ্তসার
সিলিকন কার্বাইড (সিআইসি) তার অনন্য বৈশিষ্ট্যগুলির কারণে সেমিকন্ডাক্টর শিল্পে একটি গুরুত্বপূর্ণ উপাদান হিসাবে আবির্ভূত হয়েছে, যেমন একটি বিস্তৃত ব্যান্ডগ্যাপ, উচ্চ তাপ পরিবাহিতা,এবং ব্যতিক্রমী যান্ত্রিক শক্তিউচ্চমানের সিআইসি একক স্ফটিকের বৃদ্ধির ক্ষেত্রে সিআইসি বীজ স্ফটিক একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, যা উচ্চ-শক্তি এবং উচ্চ-ফ্রিকোয়েন্সি ডিভাইস সহ বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য অপরিহার্য।
সিআইসি বীজ স্ফটিক ছোট স্ফটিক কাঠামো যা বৃহত্তর সিআইসি একক স্ফটিকের বৃদ্ধির জন্য সূচনা পয়েন্ট হিসাবে কাজ করে।তারা পছন্দসই চূড়ান্ত পণ্য হিসাবে একই স্ফটিক দৃষ্টিভঙ্গি আছে, যা বৃদ্ধি চলাকালীন স্ফটিক গ্রিড কাঠামো অব্যাহত রাখার অনুমতি দেয়। বীজ স্ফটিক একটি টেমপ্লেট হিসাবে কাজ করে, ক্রমবর্ধমান স্ফটিকের পরমাণুগুলির বিন্যাসকে গাইড করে।
সিআইসি বীজ স্ফটিকের বৈশিষ্ট্য টেবিল
| সম্পত্তি | মূল্য / বর্ণনা | ইউনিট / নোট |
| স্ফটিক গঠন | 4H, 6H, 3C (সবচেয়ে সাধারণঃ পাওয়ার ডিভাইসের জন্য 4H) | পলিটাইপগুলি স্ট্যাকিং সিকোয়েন্সে পরিবর্তিত হয় |
| গ্রিজ প্যারামিটার | a=3.073Å, c=10.053Å (4H-SiC) | হেক্সাগোনাল সিস্টেম |
| ঘনত্ব | 3.21 | জি/সিএম৩ |
| গলনাঙ্ক | ৩১০০ (সাব্লাইম) | °C |
| তাপ পরিবাহিতা | ৪৯০ (এক্সসি), ৩৯০ (এক্সসি) (৪এইচ-সিসি) | W/(m·K) |
| তাপীয় সম্প্রসারণ | 4.২×১০−৬ (এক্স), ৪.৬৮×১০−৬ (এক্স) | কে-১ |
| ব্যান্ড ফাঁক | 3.26 (4H), 3.02 (6H), 2.36 (3C) | eV /300K |
| কঠোরতা (মোহস) | 9.২-৯।6 | ডায়মন্ডের পরেই দ্বিতীয় |
| প্রতিচ্ছবি সূচক | 2.65 @ 633nm (4H-SiC) | |
| ডাইলেক্ট্রিক ধ্রুবক | 9.৬৬ (৬c), ১০.০৩ (৬c) (৪H-SiC) | ১ মেগাহার্টজ |
| ভাঙ্গন ক্ষেত্র | ~৩×১০৬ | V/cm |
| ইলেকট্রন গতিশীলতা | ৯০০-১০০০ (4H) | cm2/(V·s) |
| গর্তের গতিশীলতা | ১০০-১২০ (৪ এইচ) | cm2/(V·s) |
| ডিসলোকেশন ঘনত্ব | <১০৩ (সর্বোত্তম বাণিজ্যিক বীজ) | সেন্টিমিটার-২ |
| মাইক্রোপাইপ ঘনত্ব | <0.1 (সর্বশেষ প্রযুক্তি) | সেন্টিমিটার-২ |
| অফ-কট এঙ্গেল | সাধারণত ৪° বা ৮° <১১-২০° | স্টেপ-কন্ট্রোলড ইপিটাসির জন্য |
| ব্যাসার্ধ | 100mm (4"), 150mm (6"), 200mm (8") | বাণিজ্যিকভাবে উপলব্ধ |
| পৃষ্ঠের রুক্ষতা | <0.2nm (ইপি-প্রস্তুত) | রা (আণবিক স্তরের পলিশিং) |
| নির্দেশনা | (0001) সি-ফেস বা সি-ফেস | ইপিট্যাক্সিয়াল বৃদ্ধিকে প্রভাবিত করে |
| প্রতিরোধ ক্ষমতা | ১০২-১০৫ (অর্ধ-নিরোধক) | ওম·সিএম |
সিআইসি বীজ স্ফটিকের ব্যাসার্ধ
সিআইসি বীজ স্ফটিকগুলির সাধারণ ব্যাস 153 মিমি থেকে 208 মিমি পর্যন্ত, বিশেষ আকার যেমন 153 মিমি, 155 মিমি, 203 মিমি, 205 মিমি এবং 208 মিমি সহ।এই মাত্রা প্রত্যাশিত অ্যাপ্লিকেশন এবং ফলে একক স্ফটিকের পছন্দসই আকারের উপর ভিত্তি করে নির্বাচিত হয়.
1. ১৫৩ মিমি এবং ১৫৫ মিমি বীজ স্ফটিক
এই ছোট ব্যাসার্ধগুলি প্রায়শই প্রাথমিক পরীক্ষামূলক সেটআপগুলির জন্য বা ছোট ওয়েফারগুলির প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়।এগুলি গবেষকদের বৃহত্তর আকারের গবেষণা ছাড়াই বিভিন্ন বৃদ্ধির শর্ত এবং পরামিতিগুলি অন্বেষণ করার অনুমতি দেয়।, আরো ব্যয়বহুল সরঞ্জাম।
2. ২০৩ মিমি এবং ২০৫ মিমি বীজ স্ফটিক
এই ধরনের মাঝারি ব্যাসার্ধগুলি সাধারণত শিল্প অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়। তারা উপাদান ব্যবহার এবং চূড়ান্ত একক স্ফটিকের আকারের মধ্যে ভারসাম্য প্রদান করে।এই আকারগুলি প্রায়শই পাওয়ার ইলেকট্রনিক্স এবং উচ্চ-ফ্রিকোয়েন্সি ডিভাইসগুলির উত্পাদনে ব্যবহৃত হয়.
3. ২০৮ মিমি বীজ স্ফটিক
সর্বাধিক উপলব্ধ বীজ স্ফটিক, যেমন 208 মিমি ব্যাসার্ধের সাথে, সাধারণত উচ্চ পরিমাণে উত্পাদনের জন্য ব্যবহৃত হয়। তারা বৃহত্তর একক স্ফটিকের বৃদ্ধি সক্ষম করে,যা উৎপাদনের জন্য একাধিক ওয়েফারে কেটে ফেলা যায়এই আকার বিশেষ করে অটোমোবাইল এবং এয়ারস্পেস শিল্পে সুবিধাজনক, যেখানে উচ্চ পারফরম্যান্স উপাদানগুলি অপরিহার্য।
সিআইসি বীজ স্ফটিকের বৃদ্ধির পদ্ধতি
সিআইসি একক স্ফটিকের বৃদ্ধি সাধারণত বেশ কয়েকটি পদ্ধতি জড়িত, যার মধ্যে ফিজিক্যাল বাষ্প পরিবহন (পিভিটি) পদ্ধতিটি সর্বাধিক প্রচলিত। এই প্রক্রিয়াটি নিম্নলিখিত ধাপগুলির দ্বারা চিহ্নিত করা হয়ঃ
গ্রাফাইট ক্রুজিবল প্রস্তুতিঃ SiC গুঁড়া একটি গ্রাফাইট ক্রুজিবল নীচে স্থাপন করা হয়। ক্রুজিবল তারপর SiC এর sublimation তাপমাত্রা পর্যন্ত গরম করা হয়।
বীজ স্ফটিকের স্থানঃ সিআইসি বীজ স্ফটিকটি ক্রুজিলের শীর্ষে অবস্থিত। তাপমাত্রার গ্রেডিয়েন্টগুলি প্রতিষ্ঠিত হওয়ার সাথে সাথে সিআইসি পাউডারটি বাষ্পে উত্সাহিত হয়।
ঘনীভবনঃ বাষ্পটি গর্তের শীর্ষে উঠে যায়, যেখানে এটি সিআইসি বীজ স্ফটিকের পৃষ্ঠায় ঘনীভবন করে, একক স্ফটিকের বৃদ্ধি সহজ করে।
থার্মোডাইনামিক বৈশিষ্ট্য
বৃদ্ধি প্রক্রিয়ার সময় SiC এর তাপগতিগত আচরণ সমালোচনামূলক।তাপমাত্রা গ্রেডিয়েন্ট এবং চাপের অবস্থা সাবধানে নিয়ন্ত্রণ করা উচিত যাতে সর্বোত্তম বৃদ্ধি হার এবং স্ফটিক মান নিশ্চিত করা যায়এই বৈশিষ্ট্যগুলি বোঝা বৃদ্ধির কৌশলগুলিকে পরিমার্জন করতে এবং ফলন উন্নত করতে সহায়তা করে।
সিআইসি বীজ স্ফটিক উৎপাদনের চ্যালেঞ্জ
যদিও সিআইসি বীজ স্ফটিকের বৃদ্ধি সুপ্রতিষ্ঠিত, বেশ কয়েকটি চ্যালেঞ্জ অব্যাহত রয়েছেঃ
1. আঠালো স্তর ঘনত্ব
যখন বীজ স্ফটিকগুলিকে বৃদ্ধির ধারকদের সাথে সংযুক্ত করা হয়, তখন আঠালো স্তরের অভিন্নতার মতো সমস্যাগুলি ত্রুটির দিকে পরিচালিত করতে পারে। দুর্বল আঠালোতা বৃদ্ধির প্রক্রিয়া চলাকালীন শূন্যতা বা বিচ্ছিন্নতার কারণ হতে পারে।
2পৃষ্ঠের গুণমান
বীজ স্ফটিকের পৃষ্ঠের গুণমান সফল বৃদ্ধির জন্য অত্যন্ত গুরুত্বপূর্ণ। যে কোন ত্রুটি স্ফটিক গ্রিডের মাধ্যমে ছড়িয়ে পড়তে পারে, যা চূড়ান্ত পণ্যের ত্রুটি সৃষ্টি করে।
3খরচ এবং স্কেলযোগ্যতা
বৃহত্তর সিআইসি বীজ স্ফটিক উত্পাদন প্রায়শই আরও ব্যয়বহুল এবং উন্নত উত্পাদন কৌশল প্রয়োজন। শিল্পের জন্য মান এবং স্কেলযোগ্যতার সাথে ব্যয় ভারসাম্য বজায় রাখা একটি চ্যালেঞ্জ হিসাবে রয়ে গেছে।
প্রশ্নোত্তর
প্রশ্ন:সিআইসি বৃদ্ধির জন্য সবচেয়ে সাধারণ দিকনির্দেশনা কি?
উঃসিআইসি বীজ স্ফটিকের বিভিন্ন দিকনির্দেশনা বিভিন্ন বৈশিষ্ট্যযুক্ত একক স্ফটিক দেয়। সিআইসি বৃদ্ধির জন্য সর্বাধিক ব্যবহৃত দিকনির্দেশনাগুলি হ'ল 4 এইচ-সিআইসি এবং 6 এইচ-সিআইসি,প্রত্যেকটির আলাদা বৈদ্যুতিক এবং তাপীয় বৈশিষ্ট্য রয়েছে. ওরিয়েন্টেশনের পছন্দ চূড়ান্ত ডিভাইসের কর্মক্ষমতা প্রভাবিত করে, উপযুক্ত বীজ স্ফটিক নির্বাচন অত্যন্ত গুরুত্বপূর্ণ করে তোলে।
