|
বিস্তারিত তথ্য |
|||
| স্ফটিক গঠন: | 4 এইচ, 6 এইচ, 3 সি (সর্বাধিক সাধারণ: পাওয়ার ডিভাইসের জন্য 4 ঘন্টা) | কঠোরতা (মোহস): | 9.2-9.6 |
|---|---|---|---|
| ওরিয়েন্টেশন: | (0001) সি-ফেস বা সি-ফেস | প্রতিরোধ ক্ষমতা: | 10² -10⁵ (আধা-ইনসুলেটিং) ω · সেমি |
| বিশেষভাবে তুলে ধরা: | সিআইসি বীজ স্ফটিক,২০৮ এমএম ব্যাসার্ধের সিআইসি বীজ স্ফটিক,কঠোরতা মোহস ৯.২ সিআইসি বীজ স্ফটিক |
||
পণ্যের বর্ণনা

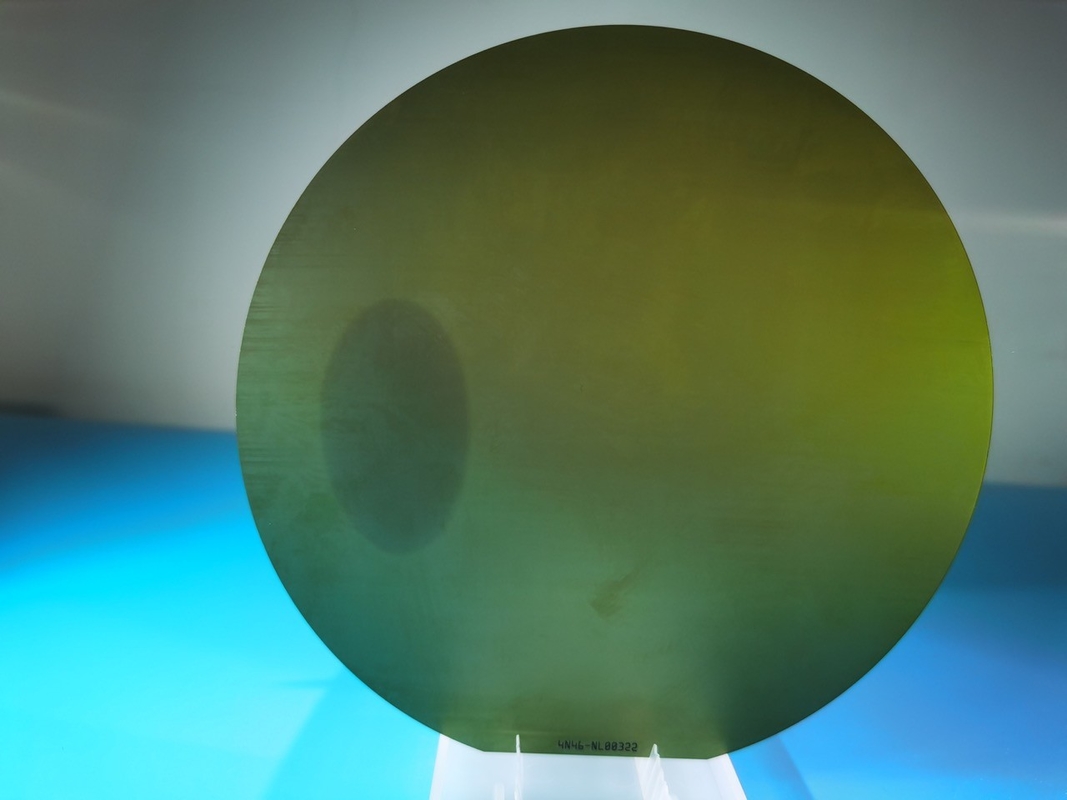

সিআইসি বীজ স্ফটিক, বিশেষ করে 153, 155, 205, 203 এবং 208 মিমি ব্যাসার্ধের
সিআইসি বীজ স্ফটিকের সংক্ষিপ্তসার
সিআইসি বীজ স্ফটিকগুলি একই স্ফটিক দিকনির্দেশের সাথে ছোট স্ফটিক, যা একক স্ফটিক বৃদ্ধির জন্য বীজ হিসাবে কাজ করে।বীজ স্ফটিকের বিভিন্ন দিকনির্দেশনা বিভিন্ন দিকনির্দেশনা সহ একক স্ফটিক দেয়. তাদের অ্যাপ্লিকেশনগুলির উপর ভিত্তি করে, বীজ স্ফটিকগুলি সিজেড (চোক্রালস্কি) টানা একক স্ফটিক বীজ, জোন গলিত বীজ, সাফির বীজ এবং সিআইসি বীজগুলিতে শ্রেণীবদ্ধ করা যেতে পারে।
সিআইসি উপকরণগুলির যেমন একটি বিস্তৃত ব্যান্ডগ্যাপ, উচ্চ তাপ পরিবাহিতা, উচ্চ সমালোচনামূলক ভাঙ্গন ক্ষেত্রের শক্তি এবং উচ্চ স্যাচুরেটেড ইলেকট্রন ড্রিফ্ট গতির সুবিধা রয়েছে,তাদের সেমিকন্ডাক্টর উত্পাদন অত্যন্ত আশাব্যঞ্জক করে তোলে.
সিআইসি বীজ স্ফটিকগুলি অর্ধপরিবাহী শিল্পে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে এবং তাদের প্রস্তুতি প্রক্রিয়াগুলি স্ফটিকের গুণমান এবং বৃদ্ধির দক্ষতার জন্য অত্যাবশ্যক।উপযুক্ত সিআইসি বীজ স্ফটিক নির্বাচন এবং প্রস্তুতি সিআইসি স্ফটিক বৃদ্ধির জন্য মৌলিকবিভিন্ন বৃদ্ধি পদ্ধতি এবং নিয়ন্ত্রণ কৌশল সরাসরি স্ফটিকের গুণমান এবং কর্মক্ষমতা প্রভাবিত করে।সিআইসি বীজক্রিস্টালের তাপীয় বৈশিষ্ট্য এবং বৃদ্ধির প্রক্রিয়া গবেষণা উত্পাদন প্রক্রিয়া অপ্টিমাইজ করতে সহায়তা করে, যা স্ফটিকের গুণমান এবং ফলন উভয়ই উন্নত করে।
সিআইসি বীজ স্ফটিকের বৈশিষ্ট্য টেবিল
| সম্পত্তি | মূল্য / বর্ণনা | ইউনিট / নোট |
| স্ফটিক গঠন | 4H, 6H, 3C (সবচেয়ে সাধারণঃ পাওয়ার ডিভাইসের জন্য 4H) | পলিটাইপগুলি স্ট্যাকিং সিকোয়েন্সে পরিবর্তিত হয় |
| গ্রিজ প্যারামিটার | a=3.073Å, c=10.053Å (4H-SiC) | হেক্সাগোনাল সিস্টেম |
| ঘনত্ব | 3.21 | জি/সিএম৩ |
| গলনাঙ্ক | ৩১০০ (সাব্লাইম) | °C |
| তাপ পরিবাহিতা | ৪৯০ (এক্সসি), ৩৯০ (এক্সসি) (৪এইচ-সিসি) | W/(m·K) |
| তাপীয় সম্প্রসারণ | 4.২×১০−৬ (এক্স), ৪.৬৮×১০−৬ (এক্স) | কে-১ |
| ব্যান্ড ফাঁক | 3.26 (4H), 3.02 (6H), 2.36 (3C) | eV /300K |
| কঠোরতা (মোহস) | 9.২-৯।6 | ডায়মন্ডের পরেই দ্বিতীয় |
| প্রতিচ্ছবি সূচক | 2.65 633nm (4H-SiC) | |
| ডাইলেক্ট্রিক ধ্রুবক | 9.৬৬ (৬c), ১০.০৩ (৬c) (৪H-SiC) | ১ মেগাহার্টজ |
| ভাঙ্গন ক্ষেত্র | ~৩×১০৬ | V/cm |
| ইলেকট্রন গতিশীলতা | ৯০০-১০০০ (4H) | cm2/(V·s) |
| গর্তের গতিশীলতা | ১০০-১২০ (৪ এইচ) | cm2/(V·s) |
| ডিসলোকেশন ঘনত্ব | <১০৩ (সর্বোত্তম বাণিজ্যিক বীজ) | সেন্টিমিটার-২ |
| মাইক্রোপাইপ ঘনত্ব | <0.1 (সর্বশেষ প্রযুক্তি) | সেন্টিমিটার-২ |
| অফ-কট এঙ্গেল | সাধারণত ৪° বা ৮° <১১-২০° | স্টেপ-কন্ট্রোলড ইপিটাসির জন্য |
| ব্যাসার্ধ | 153mm, 155mm, 203mm | বাণিজ্যিকভাবে উপলব্ধ |
| পৃষ্ঠের রুক্ষতা | <0.2nm (ইপি-প্রস্তুত) | রা (আণবিক স্তরের পলিশিং) |
| নির্দেশনা | (0001) সি-ফেস বা সি-ফেস | ইপিট্যাক্সিয়াল বৃদ্ধিকে প্রভাবিত করে |
| প্রতিরোধ ক্ষমতা | ১০২-১০৫ (অর্ধ-নিরোধক) | ওম·সিএম |
শারীরিক বাষ্প পরিবহন (পিভিটি) পদ্ধতি
সাধারণত, সিআইসি একক স্ফটিকগুলি শারীরিক বাষ্প পরিবহন (পিভিটি) পদ্ধতি ব্যবহার করে উত্পাদিত হয়।উপরে সিআইসি বীজ স্ফটিক স্থাপন করা হয়. গ্রাফাইট ক্রাইবিলটি সিআইসির সুব্লিমেশন তাপমাত্রায় গরম করা হয়, যার ফলে সিআইসি পাউডারটি সিআই বাষ্প, সিআই 2 সি এবং সিআই 2 এর মতো বাষ্পের প্রজাতিগুলিতে বিভাজিত হয়।অক্ষীয় তাপমাত্রা গ্র্যাডিয়েন্টের প্রভাবের অধীনে, এই গ্যাসগুলি গর্তের শীর্ষে উঠে যায়, যেখানে তারা সিআইসি বীজ স্ফটিকের পৃষ্ঠায় ঘনীভূত হয়, সিআইসি একক স্ফটিক গঠন করে।
বর্তমানে SiC একক স্ফটিক বৃদ্ধির জন্য ব্যবহৃত বীজ স্ফটিক ব্যাসার্ধ লক্ষ্য স্ফটিক সঙ্গে মিলতে হবে। বৃদ্ধি সময়,বীজ স্ফটিকটি একটি বীজ ধারককে একটি আঠালো ব্যবহার করে ধাতুর শীর্ষে সংযুক্ত করা হয়যাইহোক, বীজ ধারকের পৃষ্ঠতল প্রক্রিয়াকরণের নির্ভুলতা এবং আঠালো প্রয়োগের অভিন্নতার মতো বিষয়গুলি আঠালো ইন্টারফেসে ছিদ্র গঠনের দিকে পরিচালিত করতে পারে,যার ফলে ষাটভুজাকার শূন্যতার ত্রুটি হয়.
আঠালো স্তর ঘনত্বের সমস্যার সমাধানের জন্য, বিভিন্ন সমাধান প্রস্তাব করা হয়েছে, যার মধ্যে রয়েছে গ্রাফাইট প্লেটের সমতলতা উন্নত করা,আঠালো ফিল্মের বেধের অভিন্নতা বৃদ্ধিএই প্রচেষ্টা সত্ত্বেও, আঠালো স্তর ঘনত্বের সমস্যা অব্যাহত রয়েছে, এবং বীজ স্ফটিক বিচ্ছিন্ন হওয়ার ঝুঁকি রয়েছে।গ্রাফাইট কাগজের সাথে ওয়েফারকে আবদ্ধ করার সাথে জড়িত একটি সমাধান বাস্তবায়িত হয়েছে যা গর্তের শীর্ষে ওভারল্যাপ করে, কার্যকরভাবে আঠালো স্তর ঘনত্ব সমস্যা সমাধান এবং বীজ স্ফটিক বিচ্ছিন্নতা প্রতিরোধ।
প্রশ্নোত্তর
প্রশ্ন: সিআইসি বীজ স্ফটিকের গুণমানকে কী কী বিষয় প্রভাবিত করে?
উঃ1.ক্রিস্টালিন পরিপূর্ণতা
2.পলিটাইপ নিয়ন্ত্রণ
3.পৃষ্ঠের গুণমান
4.তাপীয়/যান্ত্রিক বৈশিষ্ট্য
5.রাসায়নিক গঠন
6.জ্যামিতিক পরামিতি
7.প্রক্রিয়া-প্ররোচিত কারণসমূহ
8.মেট্রোলজির সীমাবদ্ধতা
অন্যান্য সংশ্লিষ্ট পণ্য
