বিস্তারিত তথ্য |
|||
| Equipment Area: | 2.62m (Length) × 1.7m (Width) × 1.9m (Height) | Equipment Weight: | 2 tons |
|---|---|---|---|
| Maximum Left-Right Travel: | 700mm | Maximum Front-Back Travel: | 350mm |
| Spindle Speed: | 1450 RPM (50Hz), 1740 RPM (60Hz) | ওয়ার্কটেবল অ্যাডজাস্টমেন্ট: | ± 1–8 মিমি |
| বিশেষভাবে তুলে ধরা: | সুনির্দিষ্ট সারফেস গ্রাইন্ডার পোলিশার,সাফাইর পৃষ্ঠতল গ্রিলিং মেশিন,সিএনসি সাফাইর সারফেস গ্রিলিং মেশিন |
||
পণ্যের বর্ণনা
পণ্যের ভূমিকা
মূল উপাদানগুলি সুপরিচিত ব্র্যান্ডের সাথে সজ্জিত, যা উচ্চ স্থিতিশীলতা এবং স্থায়িত্ব নিশ্চিত করে।
ট্রান্সমিশনের জন্য পি-৩ গ্রেডের সুনির্দিষ্ট বল স্ক্রু গ্রহণ করা হয়, যা উচ্চতর নির্ভুলতার গ্যারান্টি দেয়।
উচ্চ-গ্রেডের ধূসর castালাই লোহা castালাই ব্যবহার করা হয়, নমন এবং টর্শনাল স্ট্রেসকে দুর্দান্ত প্রতিরোধের প্রস্তাব দেয়।কাটিয়া তরল পরিচ্ছন্নতা বজায় রাখার জন্য ঐচ্ছিক তিন পর্যায়ের পরিস্রাবণ ট্যাংক বা কাগজ বেল্ট ফিল্টার উপলব্ধ, যন্ত্রপাতি কর্মক্ষমতা এবং সরঞ্জাম দীর্ঘায়ু উন্নত, এবং পরিবেশ দূষণ কমাতে।
কার্যকরী নীতি

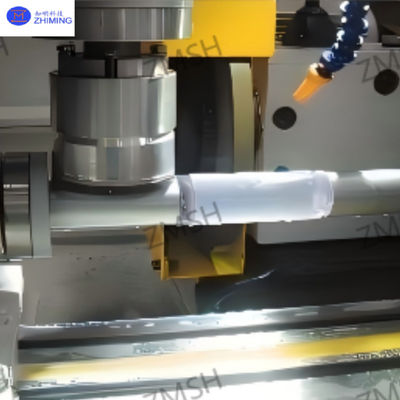

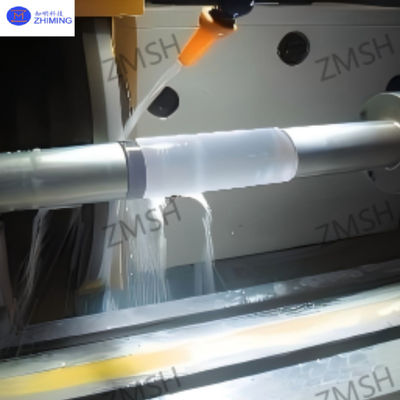

একটি রৌপ্য গ্রাইন্ডিং মেশিনের কাজ চলাকালীন, রৌপ্য কাজের অংশের পৃষ্ঠটি পোলিশ করার জন্য গ্রাইন্ডিং হুইলটি উচ্চ গতিতে ঘোরে।মিলিং হুইল এবং সাফাইরের পৃষ্ঠের মধ্যে যোগাযোগ অতিরিক্ত উপাদান অপসারণ করে. প্রক্রিয়াজাতকরণের সময়, যান্ত্রিক গ্রাইন্ডিংয়ের মাধ্যমে, যন্ত্রের যন্ত্রের যথার্থতা নিশ্চিত করার জন্য, গ্রাইন্ডিং হুইল ঘূর্ণন গতি এবং ফিড রেটের মতো মূল পরামিতিগুলি সঠিকভাবে সামঞ্জস্য করা উচিত।এই যন্ত্রপাতিটি সাফির উপকরণগুলির পৃষ্ঠের সমতলতা এবং মসৃণতার জন্য যন্ত্রপাতি প্রয়োজনীয়তা পূরণ করে.
কাঠামোগত গঠন

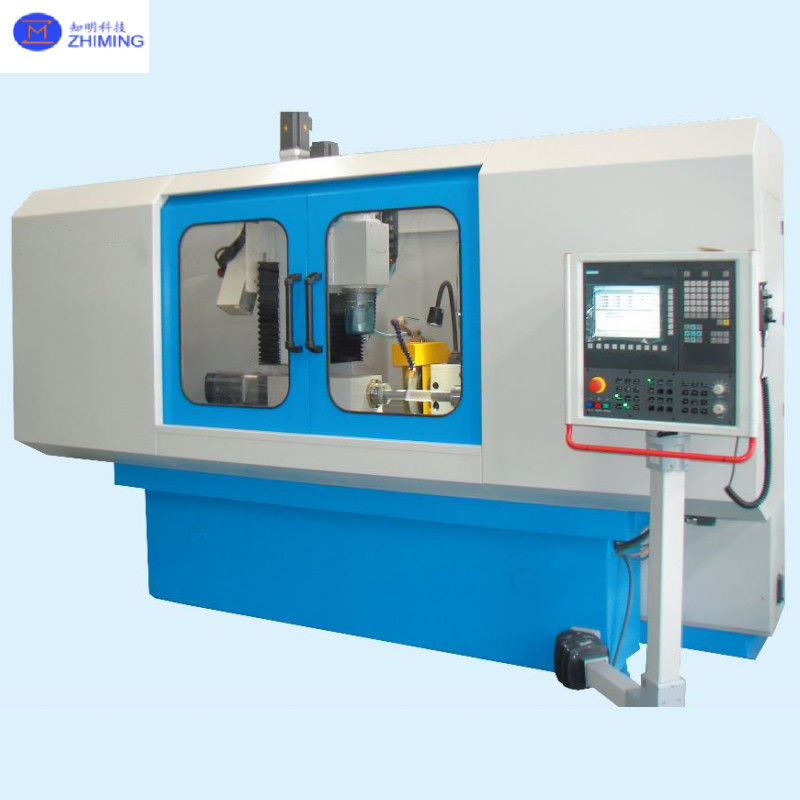

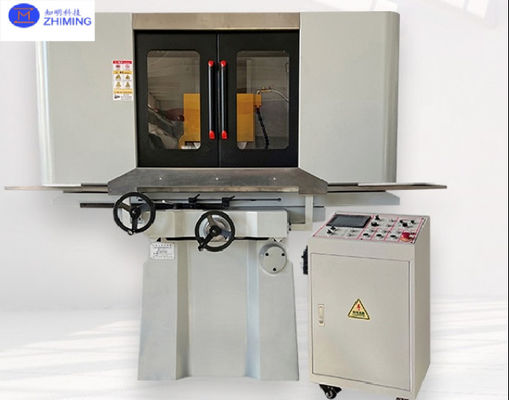

একটি গ্রিলিং মেশিনে বিছানা, ওয়ার্কটেবিল, গ্রিলিং হুইল হেড এবং কলামের মতো উপাদান রয়েছে।
-
বিছানা:গ্রাইন্ডারের ভিত্তি হিসেবে কাজ করে, অন্যান্য সমস্ত উপাদানগুলির ওজনকে সমর্থন করে।
-
কাজের টেবিলঃএটি সুনির্দিষ্ট অবস্থানের সমন্বয় এবং নিয়ন্ত্রিত গতির অনুমতি দিয়ে সাফির ওয়ার্কপিসগুলিকে সুরক্ষিত এবং সরানোর জন্য ডিজাইন করা হয়েছে।
-
গ্রাইন্ডিং হুইল হেডঃউপাদান অপসারণের জন্য উচ্চ গতিতে ঘোরানো একটি গ্রিলিং হুইল দিয়ে সজ্জিত।
-
কলামঃকাঠামোগত সহায়তা প্রদান করে এবং সমস্ত উপাদানকে আন্তঃসংযুক্ত করে, স্থিতিশীল অপারেশন এবং মিলিং প্রক্রিয়া অর্জনের জন্য সমন্বিত কার্যকারিতা নিশ্চিত করে।
বিশেষ উল্লেখ
| পয়েন্ট | মূল্য |
|---|---|
| সরঞ্জাম ক্ষেত্র | 2.62m (দৈর্ঘ্য) × 1.7m (প্রস্থ) × 1.9m (উচ্চতা) |
| ওজন | 2.62m (দৈর্ঘ্য) × 1.7m (প্রস্থ) × 2.1m (উচ্চতা) |
| সরঞ্জামের ওজন | ২ টন |
| কাজের টেবিলের এলাকা | ৬০০×৩০০ মিমি |
| সর্বাধিক ওয়ার্কটেবিল ভ্রমণ | 525 মিমি (স্ট্যান্ডার্ড) / 725 মিমি (উচ্চতর) |
| সর্বাধিক বাম-ডান ভ্রমণ | ৭০০ মিমি |
| সর্বাধিক সামনের-পিছনের যাত্রা | ৩৫০ মিমি |
| ওয়ার্কটেবিলের গতি | ৫-২৫ মিমি/মিনিট |
| ওয়ার্কটেবিল সমন্বয় | ± 1 ¢ 8 মিমি |
| মিলিং হুইলের আকার | Ø355mm × Ø127mm × 20×40mm |
| স্পিন্ডল গতি | 1450 RPM (50Hz), 1740 RPM (60Hz) |
| রৈখিক নির্ভুলতা | ±0.01 মিমি |
| পৃষ্ঠের সমতলতা | ±0.01 মিমি |
পারফরম্যান্স বৈশিষ্ট্য
এই গ্রিলিং মেশিনটি অত্যন্ত উচ্চ নির্ভুলতা প্রদর্শন করে, যা সাফির পৃষ্ঠের প্রক্রিয়াকরণে মাইক্রন স্তরের নির্ভুলতা অর্জন করতে সক্ষম,হাই-এন্ড সাফির উৎপাদনের কঠোর প্রয়োজনীয়তা পূরণ করে.
-
দ্রুত গ্রাইন্ডিং দক্ষতাঃ মেশিনটি উচ্চ-গতির গ্রাইন্ডিংয়ে কাজ করে, স্বল্প সময়ের মধ্যে বাল্ক ওয়ার্কপিস প্রসেসিংয়ের দক্ষতা সম্পন্ন করতে সক্ষম করে।
-
স্থিতিশীল অপারেশনঃ কম্পন-ডিম্পিং প্রযুক্তি দিয়ে সজ্জিত, মেশিন মসৃণ এবং ধারাবাহিক কর্মক্ষমতা নিশ্চিত করে। অপারেশন চলাকালীন সর্বনিম্ন কম্পন প্রসেসিং স্থিতিশীলতা উন্নত করে,প্রত্যাখ্যান হার হ্রাস করে, এবং পণ্যের গুণমানের অভিন্নতা নিশ্চিত করে।
-
অ্যাডভান্সড কন্ট্রোলঃ চাকা গতি এবং ফিড রেট মত পরামিতিগুলির জন্য নির্ভুলতা সমন্বয়গুলি নির্বিঘ্নে সংহত করা হয়, পুনরাবৃত্তিযোগ্য এবং নির্ভরযোগ্য ফলাফল নিশ্চিত করে।
প্রয়োগ
ইলেকট্রনিক্স শিল্প
সাফির-নির্দিষ্ট পৃষ্ঠ গ্রিলার উচ্চ-নির্ভুলতা উপাদান যেমন প্রক্রিয়াজাত করতে ব্যবহৃত হয়ক্যামেরা লেন্সের কভারএর মেশিনিং নির্ভুলতা (যেমন, পৃষ্ঠের রুক্ষতা ≤0.2 μm) উচ্চতর অপটিক্যাল কর্মক্ষমতা এবং সাফিরের পৃষ্ঠের গুণমান নিশ্চিত করে, সরাসরিনির্ভরযোগ্যতাএবংদীর্ঘায়ুইলেকট্রনিক পণ্য।
অপটিক্যাল শিল্প

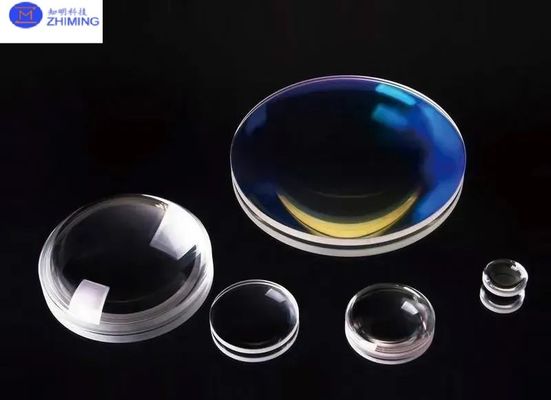

যথার্থ যন্ত্রপাতি জন্য আদর্শসাফির লেন্সএবংপ্রিজমএই অপটিক্যাল সিস্টেমের কঠোর মানের প্রয়োজনীয়তা পূরণ করে, যা নিশ্চিত করেস্থিতিশীল কর্মক্ষমতাএবংদীর্ঘমেয়াদী সামঞ্জস্যযন্ত্রপাতি।
প্রশ্নোত্তর
প্রশ্ন 1: এই গ্রাইন্ডারটি সাফির ওয়ার্কপিসের সর্বোচ্চ আকার কতটি প্রক্রিয়া করতে পারে?
A1:গ্রাইন্ডিং ব্যাসার্ধ পরিসীমা: Φ২ থেকে ১২ ইঞ্চি।
প্রশ্ন ২: এই সাফাইর-নির্দিষ্ট গ্রিলিং মেশিনের মূল সুবিধা কি?
A2:
-
অতি উচ্চ নির্ভুলতা: অপটিক্যাল এবং ইলেকট্রনিক অ্যাপ্লিকেশনের জন্য কঠোর মান পূরণ করে পৃষ্ঠের রুক্ষতা ≤0.2 μm এবং বৃত্তাকারতা ≤0.003mm অর্জন করে।
-
উচ্চ দক্ষতা: 35 মিটার / সেকেন্ডের একটি চাকা রৈখিক গতিতে কাজ করে এবং বাল্ক ওয়ার্কপিসের দ্রুত প্রক্রিয়াজাতকরণ সমর্থন করে।
-
স্থিতিশীল পারফরম্যান্স: অপারেটিং কম্পন কমাতে কম্পন-ডিম্পিং প্রযুক্তি অন্তর্ভুক্ত করে, ধারাবাহিকতা নিশ্চিত করে এবং প্রত্যাখ্যান হার হ্রাস করে।
প্রশ্ন 3: মেশিনটি কীভাবে ধারাবাহিক পণ্যের গুণমান নিশ্চিত করে?
A3:
-
যথার্থ নিয়ন্ত্রণ: রোল স্পিড এবং ফিড রেট (উদাহরণস্বরূপ, 0.005 মিমি সর্বনিম্ন ওয়ার্কটেবিল ফিডিং) এর মতো সামঞ্জস্যযোগ্য পরামিতিগুলি সূক্ষ্ম-নিয়ন্ত্রিত অপারেশনগুলি সক্ষম করে।
-
স্থিতিশীলতা নকশা: নিম্ন কম্পন অপারেশন এবং শক্ত কাঠামোগত উপাদান (যেমন উচ্চ মানের কাস্ট আয়রন বিছানা) যন্ত্রপাতি ধারাবাহিকতা বৃদ্ধি।
