বিস্তারিত তথ্য |
|||
| মাত্রা: | 7740 × 3390 × 2300 মিমি (এল × ডাব্লু × এইচ) | পাওয়ার সাপ্লাই: | AC380V, 50Hz, মোট শক্তি 90kW |
|---|---|---|---|
| বায়ুসংক্রান্ত সরবরাহ: | 2m³/ঘন্টা, 0.4-0.5 এমপিএ তেল মুক্ত শুকনো বায়ু | পানি সরবরাহ: | 2 টি/এইচ @0.3 এমপিএ, ≥12mΩ · সেমি প্রতিরোধ ক্ষমতা |
| বিশেষভাবে তুলে ধরা: | সেমিকন্ডাক্টর ইন্ডাস্ট্রিজ পরিষ্কারের ওয়াকিং ইন্টিগ্রেটেড মেশিন,সিরামিক ডিস্ক পরিষ্কারের ইন্টিগ্রেটেড মেশিন |
||
পণ্যের বর্ণনা
পণ্যের সংক্ষিপ্ত বিবরণ

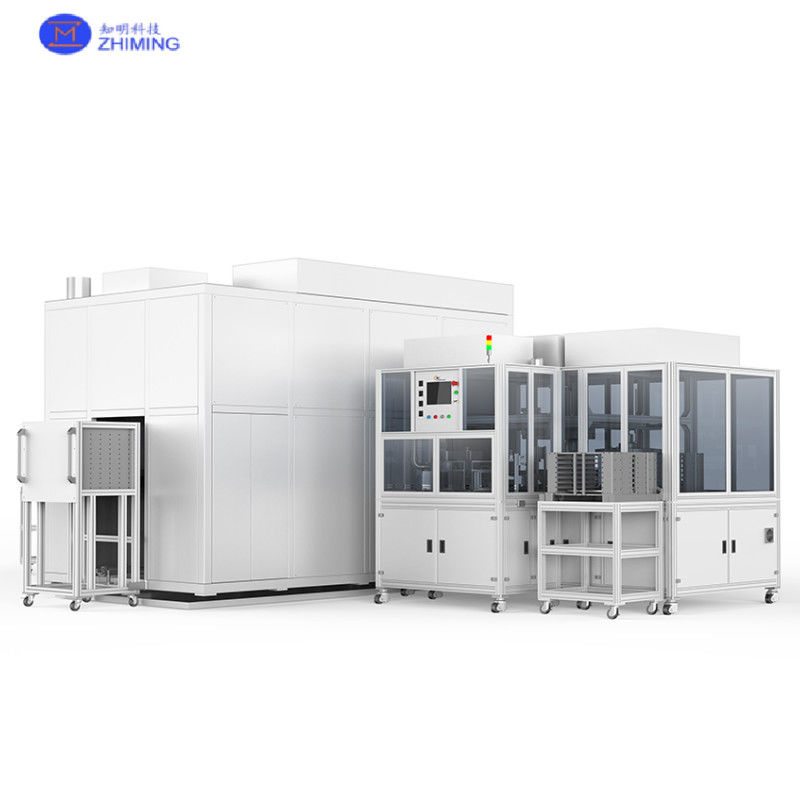

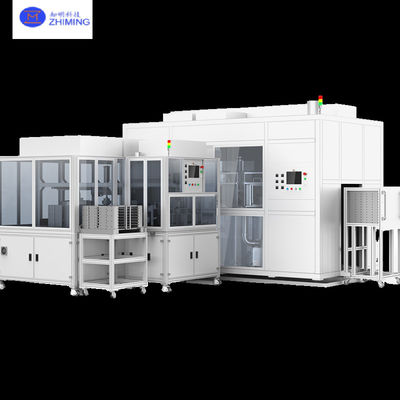

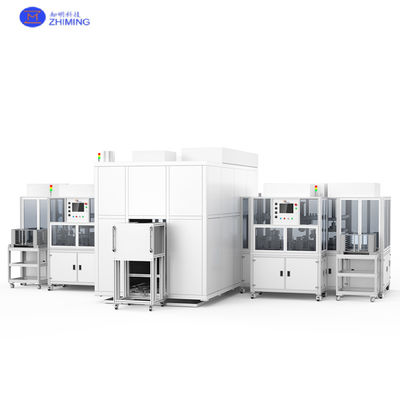

এই সিরামিক ডিস্ক পরিষ্কার & মোমবাতি ইন্টিগ্রেটেড মেশিন একটি সিরামিক ডিস্ক ক্লিনার দ্বৈত সিরামিক ডিস্ক মাউন্টার সঙ্গে একত্রিত,সুপার-ইফেক্টিভ ক্লিনিং এবং সাফির এবং সেমিকন্ডাক্টর শিল্পে ওয়াফার ওয়াকিংয়ের জন্য ডিজাইন করা হয়েছে, স্থিতিশীল 99.9% ফলন হার অর্জন করে।
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার | মূল্য |
| মাত্রা | 7740×3390×2300mm (L×W×H) |
| পাওয়ার সাপ্লাই | AC380V, 50Hz, মোট শক্তি 90KW |
| নিউম্যাটিক সরবরাহ | 2m3/h, 0.4-0.5MPa তেল মুক্ত শুকনো বায়ু |
| পানি সরবরাহ | 2T/h @0.3MPa, ≥12MΩ·cm প্রতিরোধ ক্ষমতা |
কার্যকরী নীতি
সিরামিক ডিস্ক পরিষ্কারের পর্যায়
-
সুনির্দিষ্ট পরিষ্কার: সিরামিক ডিস্ক থেকে মাইক্রন-স্তরের দূষণকারী পদার্থ অপসারণের জন্য ডাইওনিজড ওয়াটার (≥12MΩ·cm) দিয়ে অতিস্বনক পরিষ্কার ব্যবহার করে।
-
শুকানোর সিস্টেম: উচ্চ দক্ষতা বায়ু ছুরি এবং ভ্যাকুয়াম শুকানোর শূন্য অবশিষ্ট আর্দ্রতা নিশ্চিত করে।
অটোমেটেড ওয়াক্সিং প্রক্রিয়া
-
দৃষ্টি সমন্বয়: সিসিডি ক্যামেরা ডিস্ক পৃষ্ঠের স্থানাঙ্ক স্ক্যান করে, ± 0.02 মিমি অবস্থান সঠিকতা অর্জন করে।
-
নিয়ন্ত্রিত মোম অবক্ষয়: প্রোগ্রামযোগ্য মোম বিতরণ মাথা প্রতি ওয়েফারে 0.8g ± 0.05g মোম প্রয়োগ করে।
-
চাপ অপ্টিমাইজেশন: বায়ুসংক্রান্ত actuators wafer মাউন্ট সময় 5-10N / cm2 অভিন্ন যোগাযোগ চাপ বজায় রাখা।
সমন্বিত নিয়ন্ত্রণ
-
সিঙ্ক্রোনাইজড অপারেশন: পিএলসি পরিষ্কার মডিউল এবং দ্বৈত ওয়াকিং স্টেশন সমন্বয় করে, সমান্তরাল প্রক্রিয়াকরণ সম্ভব করে (সর্বোচ্চ 30 ডিস্ক / ঘন্টা) ।
-
গুণগত প্রতিক্রিয়া: রিয়েল-টাইম বেধ সেন্সর মোম স্তর অভিন্নতা সনাক্ত, স্বয়ংক্রিয়ভাবে পরামিতি সমন্বয় যদি বিচ্যুতি ± 3% অতিক্রম করে।
মূল সুবিধা
-
শক্তির দক্ষতা: বিশুদ্ধ পানির পুনর্ব্যবহারের হার > ৮০%, মোম খরচ ০.৮ গ্রাম/ওয়েফার, ডিস্ক প্রতি ৩৫% কম শক্তি
-
স্মার্ট কানেক্টিভিটি: সম্পূর্ণ প্রক্রিয়া ডেটা ট্র্যাকযোগ্যতার জন্য এমইএস/ইআরপি-র সাথে সামঞ্জস্যপূর্ণ (বেধ/চাপ/সময়)
-
স্কেলযোগ্যতা: কাস্টমাইজযোগ্য টুলিং এবং Φ300-650mm অ-স্ট্যান্ডার্ড ডিস্কের জন্য রেসিপি
উৎপাদন ক্ষমতা
| ওয়েফারের আকার | ডিস্ক ব্যাসার্ধ | পরিমাণ | চক্র সময় |
| ৪ ইঞ্চি | Φ485 মিমি | ১১ পিসি | ৫ মিনিট/ডিস্ক |
| ৪ ইঞ্চি | Φ576 মিমি | ১৩ পিসি | ৬ মিনিট/ডিস্ক |
| ৬ ইঞ্চি | Φ485 মিমি | ৬ পিসি | ৩ মিনিট/ডিস্ক |
| ৬ ইঞ্চি | Φ576 মিমি | ৮ পিসি | ৪ মিনিট/ডিস্ক |
| ৮ ইঞ্চি | Φ485 মিমি | ৩ পিসি | ২ মিনিট/ডিস্ক |
| ৮ ইঞ্চি | Φ576 মিমি | ৫ পিসি | ৩ মিনিট/ডিস্ক |
অ্যাপ্লিকেশন
সম্পূর্ণ প্রক্রিয়া সিরামিক ডিস্ক চিকিত্সাঃ এক মেশিনে পরিষ্কার→শুকনো→ওয়াক্সিং
এটি সিলিকন কার্বাইড (সিআইসি), সিলিকন (সিআই), গ্যালিয়াম নাইট্রাইড (জিএএন) এর মতো অর্ধপরিবাহী উপকরণগুলির প্রক্রিয়াকরণে ব্যবহৃত হয় এবং এটি সাফির, সিরামিক, স্ফটিক,এমইএমএস, এবং অপটিক্যাল পণ্য।
প্রশ্নোত্তর
প্রশ্ন ১ঃ ফলন হার কিভাবে নিশ্চিত করা যায়?
উত্তরঃ সিরামিক ডিস্কের জন্য ডেডিকেটেড ভিজন সিস্টেম রিয়েল-টাইম অ্যালাইনমেন্ট নির্ভুলতা ± 0.02 মিমি অর্জন করে।
প্রশ্ন ২ঃ সিরামিক ডিস্ক পরিষ্কারের পানি খরচ?
A2: পানির পুনর্ব্যবহারের হার > ৮০%, খরচ ≤ ০.৫ লিটার/ডিস্ক
প্রশ্ন ৩ঃ কীভাবে দ্রুত ওয়েফারের আকার পরিবর্তন করা যায়?
উত্তরঃ ইন্টিগ্রেটেড মেশিনের স্মার্ট ফিক্সচার লাইব্রেরি স্বয়ংক্রিয়ভাবে এইচএমআই নির্বাচনের মাধ্যমে টুলিং পরিবর্তন করে (পরিবর্তনের সময় <3 মিনিট) ।
