40 গিগাহার্টজ মাল্টি-ব্যান্ড লিথিয়াম নিওবেট ফেজ মডুলেটর

40 গিগাহার্টজ মাল্টি-ব্যান্ড লিথিয়াম নিওবেট ফেজ মডুলেটর

সংক্ষিপ্তসার

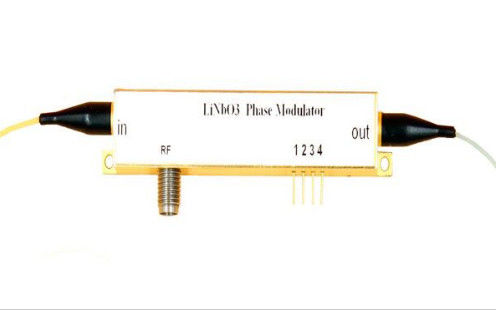

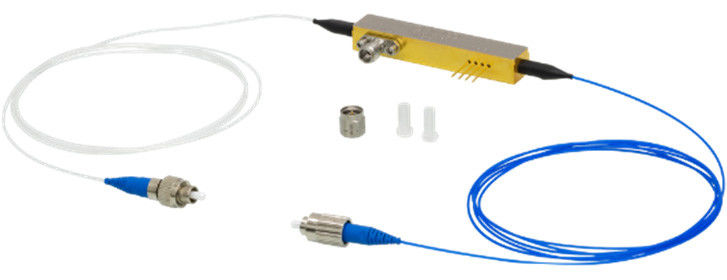

40 গিগাহার্টজ মাল্টি-ব্যান্ড লিথিয়াম নিওবেট (LiNbO3) ফেজ মডুলার একটি উচ্চ-কার্যকারিতা ইলেক্ট্রো-অপটিক ডিভাইস যা উচ্চ-গতির অপটিক্যাল যোগাযোগ, কোয়ান্টাম অপটিক্স, মাইক্রোওয়েভ ফোটনিক্স,এবং উন্নত অপটিক্যাল সিগন্যাল প্রসেসিংএটি একটি বাহ্যিক আরএফ (রেডিও ফ্রিকোয়েন্সি) সংকেত প্রয়োগ করে একটি অপটিক্যাল সংকেতের ফেজের সুনির্দিষ্ট নিয়ন্ত্রণ সক্ষম করে, এটি আধুনিক ফোটনিক সিস্টেমের একটি সমালোচনামূলক উপাদান তৈরি করে।

লিথিয়াম নিওবেটের উচ্চতর ইলেক্ট্রো-অপটিক বৈশিষ্ট্য ব্যবহার করে, এই ফেজ মডুলেটর মাল্টি-ব্যান্ড অপারেশন সমর্থন করে,অপটিক্যাল তরঙ্গদৈর্ঘ্য এবং আরএফ ফ্রিকোয়েন্সির বিস্তৃত পরিসরে কার্যকর মডুলেশন সক্ষম করে৪০ গিগাহার্টজ পর্যন্ত ফ্রিকোয়েন্সিতে কাজ করার ক্ষমতা এটিকে অতি-দ্রুত সংকেত মডুলেশন এবং কম সংকেত বিকৃতির প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।

কার্যকরী নীতি

40 গিগাহার্টজ লিথিয়াম নিওবেট ফেজ মডুলেটর পোকেলস এফেক্টের উপর ভিত্তি করে কাজ করে, যা বহিরাগতভাবে প্রয়োগ করা বৈদ্যুতিক ক্ষেত্রের প্রতিক্রিয়ায় একটি উপাদানের বিচ্ছিন্নতা সূচকের পরিবর্তন বর্ণনা করে।একটি লিথিয়াম নিওবেট তরঙ্গপথের উপর একটি মাইক্রোওয়েভ ইলেক্ট্রোড একীভূত করে, ডিভাইসটি কার্যকরভাবে প্রেরিত অপটিক্যাল সিগন্যালের ফেজকে মডুলেট করে।

ইনপুট লাইট:মডুলেটরের অপটিক্যাল ওয়েভগাইডে একটি ক্রমাগত তরঙ্গ (সিডাব্লু) লেজার সংকেত ইনজেক্ট করা হয়।

আরএফ সিগন্যাল অ্যাপ্লিকেশনঃএকটি উচ্চ-ফ্রিকোয়েন্সি আরএফ সংকেত (৪০ গিগাহার্টজ পর্যন্ত) মডুলেটরের ইলেকট্রোডে প্রয়োগ করা হয়, যা লিথিয়াম নিওবেট তরঙ্গদর্শকের বিচ্ছিন্নতা সূচকে দ্রুত পরিবর্তন ঘটায়।

ফেজ মডুলেশনঃঅপটিক্যাল তরঙ্গটি প্রয়োগকৃত আরএফ ভোল্টেজের অনুপাতে একটি ফেজ শিফট অনুভব করে, যা অপটিক্যাল সিগন্যালের সুনির্দিষ্ট ফেজ মডুলেশন সক্ষম করে।

আউটপুট সিগন্যালঃফেজ-মডুলেটেড অপটিক্যাল সিগন্যালটি ডিভাইস থেকে বেরিয়ে আসে, কোডেড তথ্য বহন করে যা উচ্চ গতির যোগাযোগ এবং উন্নত অপটিক্যাল অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা যেতে পারে।

মূল বৈশিষ্ট্য

40 গিগাহার্টজ মাল্টি-ব্যান্ড লিথিয়াম নিওবেট ফেজ মডুলেটারে বেশ কয়েকটি উন্নত বৈশিষ্ট্য রয়েছে, যার মধ্যে রয়েছেঃ

উচ্চ ব্যান্ডউইথঃ 40 গিগাহার্টজ পর্যন্ত মডুলেশন সমর্থন করে, উচ্চ গতির অপটিক্যাল যোগাযোগের জন্য উপযুক্ত।

মাল্টি-ব্যান্ড সামঞ্জস্যঃ সি-ব্যান্ড (1530-1565 এনএম) এবং এল-ব্যান্ড (1565-1625 এনএম) সহ একাধিক অপটিক্যাল ব্যান্ডে দক্ষতার সাথে কাজ করে।

নিম্ন সন্নিবেশ ক্ষতিঃ ন্যূনতম সংকেত ক্ষয় সঙ্গে উচ্চ অপটিক্যাল সংক্রমণ দক্ষতা প্রদান করে।

উচ্চ রৈখিকতা এবং কম বিকৃতিঃ সংকেত হ্রাসের ন্যূনতম নিশ্চিত করে,এটিকে উন্নত মডুলেশন ফরম্যাটের জন্য আদর্শ করে তোলে যেমন কিউপিএসকে (ক্যাড্রাচার ফেজ শিফট কীিং) এবং কিউএএম (ক্যাড্রাচার এমপ্লিচুড মডুলেশন).

স্থিতিশীল এবং নির্ভরযোগ্য পারফরম্যান্সঃ লিথিয়াম নিওবেট তার চমৎকার তাপীয় এবং যান্ত্রিক স্থিতিশীলতার জন্য পরিচিত, বিভিন্ন পরিবেশগত অবস্থার অধীনে নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

কমপ্যাক্ট এবং লাইটওয়েট ডিজাইনঃ অপটিক্যাল যোগাযোগ এবং ফোটনিক সিস্টেমে সহজ সংহতকরণের অনুমতি দেয়।

অ্যাপ্লিকেশন

অপটিক্যাল যোগাযোগ

৪০০ জি, ৮০০ জি এবং তার পরেও উচ্চ গতির ডেটা সংক্রমণের জন্য সুসংগত অপটিক্যাল যোগাযোগ ব্যবস্থায় ব্যবহৃত হয়।

স্পেকট্রাল দক্ষতা সর্বাধিকীকরণের জন্য PM-QPSK (পোলারাইজেশন মাল্টিপ্লেক্সেড চতুর্ভুজীয় ফেজ শিফট কীিং) এবং QAM (চতুর্ভুজীয় ব্যাপ্তি মডুলেশন) এর মতো উন্নত মডুলেশন স্কিমগুলি সমর্থন করে।

ঘন তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সিং (ডিডব্লিউডিএম) সিস্টেমের জন্য অপটিক্যাল ট্রান্সমিটারগুলির মূল উপাদান।

কোয়ান্টাম অপটিক্স ও কোয়ান্টাম কমিউনিকেশন

কোয়ান্টাম কী ডিস্ট্রিবিউশন (কিউকেডি) সিস্টেমে আলোর কোয়ান্টাম স্টেট তৈরি এবং ম্যানিপুলেট করার জন্য প্রয়োজনীয়।

সঠিক অপটিক্যাল ফেজ নিয়ন্ত্রণের জন্য কোয়ান্টাম তথ্য প্রক্রিয়াকরণে ব্যবহৃত হয়।

এটি ফোটন উৎপত্তি এবং ধাপ সংবেদনশীল কোয়ান্টাম পরীক্ষা সমর্থন করে।

মাইক্রোওয়েভ ফোটনিক্স ও আরএফ সিগন্যাল প্রসেসিং

এটি আরএফ-ওভার-ফাইবার (আরএফওএফ) সিস্টেম সক্ষম করে, যেখানে উচ্চ-ফ্রিকোয়েন্সি সংকেতগুলি অপটিক্যাল ফাইবারের মাধ্যমে ন্যূনতম ক্ষতির সাথে পরিবহন করা হয়।

স্যাটেলাইট যোগাযোগ এবং রাডার সিস্টেমে বিমফর্মিংয়ের জন্য অপটিক্যাল ফেজড অ্যারে অ্যান্টেনাতে ব্যবহৃত হয়।

মাইক্রোওয়েভ ফোটনিক লিঙ্কে সিগন্যাল আপ-কনভার্শন এবং ডাউন-কনভার্শন সহজ করে।

অপটিক্যাল সেন্সিং ও মেট্রোলজি

সুনির্দিষ্ট ঘূর্ণন পরিমাপের জন্য ফাইবার অপটিক জাইরোস্কোপ (এফওজি) এ ব্যবহৃত হয়।

মেট্রোলজি এবং স্পেকট্রোস্কোপির অ্যাপ্লিকেশনের জন্য উচ্চ-রেজোলিউশনের অপটিক্যাল ইন্টারফেরোমেট্রিতে ব্যবহৃত হয়।

কাঠামোগত স্বাস্থ্য পর্যবেক্ষণ এবং পরিবেশগত সংবেদনের জন্য বিতরণ ফাইবার অপটিক সেন্সিং উন্নত করে।

টেকনিক্যাল স্পেসিফিকেশন

যান্ত্রিক অঙ্কন
