বিস্তারিত তথ্য |
|||
| সন্নিবেশ হ্রাস: | ≤ 4.0 ডিবি | বিভক্ত অনুপাত: | 50 ± 3% |
|---|---|---|---|
| পিগটেল পোলারাইজেশন ক্রসস্টক: | ≤-২৮ ডিবি | সন্নিবেশ ক্ষতি বৈচিত্র: | ≤ 0.5 dB |
| বিভক্ত অনুপাতের প্রকরণ: | ≤ 5% | অর্ধ-তরঙ্গ ভোল্টেজ: | ≤3.5V / ≤4.5v |
| বিশেষভাবে তুলে ধরা: | লিথিয়াম নিওবেট মডুলেটর,লিথিয়াম নিওবেট মডুলার মডুলার |
||
পণ্যের বর্ণনা
পণ্যের ভূমিকা

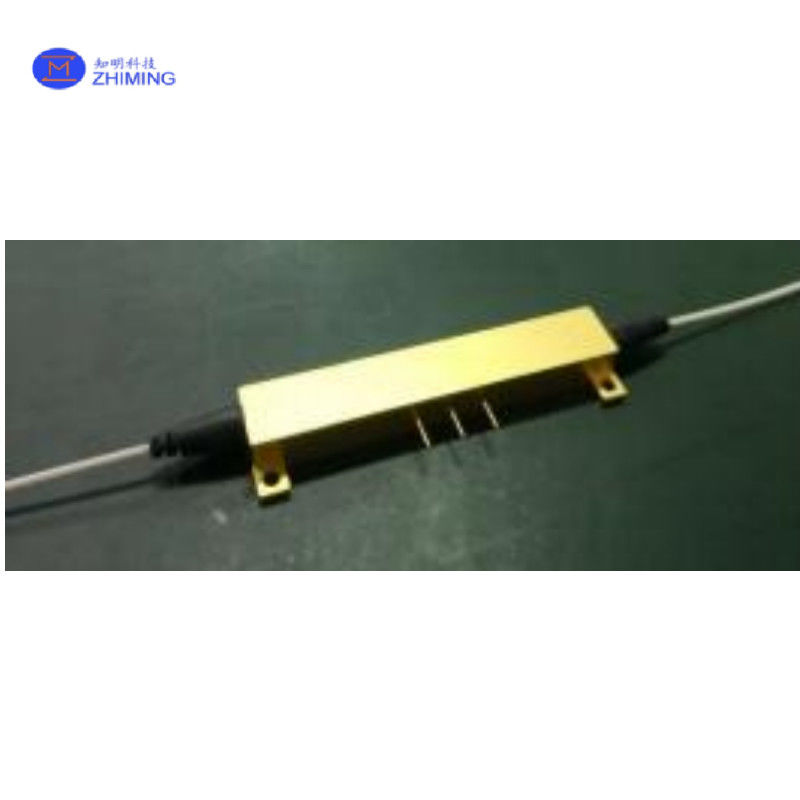

ওয়াই-ওয়েভগাইড মডুলেটর একটি মাল্টিফাংশনাল ইন্টিগ্রেটেড অপটিক্যাল ডিভাইস যা বিভিন্ন ফাংশন যেমন মেরুকরণ সূচনা, তরঙ্গ গাইডিং, মরীচি বিভক্ত, মরীচি একত্রিত,এবং ফেজ মডুলেশন.
এটি ফাইবার অপটিক জাইরোস্কোপ এবং ফাইবার অপটিক বর্তমান ট্রান্সফরমারগুলির মতো ইন্টারফেরোমেট্রিক ফাইবার সেন্সর সিস্টেমের একটি মূল অপটোইলেকট্রনিক উপাদান।
ওয়াই-ওয়েভগাইড মডুলেটরটি লিথিয়াম নিওবেট ওয়েফারে উচ্চ মেরুকরণ বিলুপ্তি অনুপাত সহ কম ক্ষতির অপটিক্যাল তরঙ্গদর্শক তৈরির জন্য একটি প্রোটন বিনিময় প্রক্রিয়া ব্যবহার করে।একটি ধাতু পাতলা ফিল্ম মডুলেশন ইলেক্ট্রোড গঠন তৈরি করতে তরঙ্গদর্শক উপরে জমা হয়.
The precision-polished modulator chip is coupled and bonded to panda polarization-maintaining fiber with a small mode field size using precise fiber alignment and high-reliability fiber coupling technology.
কার্যকরী নীতি
আলোর বিভাজন ও সংমিশ্রণ
একটি Y আকৃতির অপটিক্যাল ওয়েভগাইড আগত আলোকে দুটি পথে বিভক্ত করে। ওয়েভগাইড বাহুগুলির মধ্য দিয়ে যাওয়ার পরে, আলো পুনরায় একত্রিত হয়।
ভোল্টেজ-চালিত ফেজ শিফট
ওয়েভগাইডের কাছাকাছি স্থাপন করা ইলেক্ট্রোডগুলি একটি ভোল্টেজ প্রয়োগ করে। এই ভোল্টেজটি লিএনবিও 3 স্ফটিকের বিচ্ছিন্নতা সূচককে সামান্য পরিবর্তন করে, দুটি আলোর পথের মধ্যে একটি ফেজ পার্থক্য তৈরি করে।
হস্তক্ষেপ-ভিত্তিক আউটপুট
যখন আলো পুনরায় মিলিত হয়, তখন ফেজ পার্থক্য নির্ধারণ করে যে আউটপুট আলো উজ্জ্বল হয় বা ম্লান হয়। একটি নির্দিষ্ট ভোল্টেজ (আধা তরঙ্গ ভোল্টেজ বলা হয়,Vπ) সম্পূর্ণরূপে "চালু" থেকে "বন্ধ" থেকে আলো পরিবর্তন করতে পারেন. "
পোলারাইজেশন স্থিতিশীলতা
পোলাজেশন বজায় রাখার ফাইবারের সাথে একীভূত, একটি নির্দিষ্ট পোলাজেশন অবস্থায় আলোর ভ্রমণ নিশ্চিত করতে, সঠিক পরিমাপের জন্য গুরুত্বপূর্ণ।
তাপমাত্রা প্রতিরোধের ক্ষমতা
LiNbO3 এর স্থিতিশীলতা চরম তাপমাত্রায়ও (-45 °C থেকে +85 °C) ধারাবাহিক পারফরম্যান্সের অনুমতি দেয়।
অ্যাপ্লিকেশন
ফাইবার অপটিক জাইরোস্কোপ (এফওজি)
ইনার্শিয়াল নেভিগেশন সিস্টেমের মূল উপাদান হিসাবে কাজ করে, যথার্থ ফেজ মডুলেশনের মাধ্যমে সাব-মিলিরডিয়ান কৌণিক গতি সনাক্তকরণ সক্ষম করে।
এয়ারস্পেস এবং স্বয়ংক্রিয় যানবাহনের জন্য আদর্শ, স্যাটেলাইট এবং ড্রোনগুলির কঠোর শক্তি সীমাবদ্ধতা পূরণ করে কম শক্তি খরচ।
স্মার্ট গ্রিড স্ট্রিম সেন্সিং
রিয়েল-টাইম গ্রিড মনিটরিং এবং ত্রুটি সনাক্তকরণের জন্য 100 কিলোভোল্টের উপরে বৈদ্যুতিক ক্ষেত্রের হস্তক্ষেপ প্রতিরোধী ফাইবার অপটিক বর্তমান ট্রান্সফরমারগুলিতে (এফওসিটি) প্যাসিভ উচ্চ-ভোল্টেজ পরিমাপ সক্ষম করুন,আইইসি ৬০০৪৪-৮ এর সাথে সামঞ্জস্যপূর্ণ.
কোয়ান্টাম কমিউনিকেশন এবং সেন্সিং
কোয়ান্টাম কী ডিস্ট্রিবিউশন (কিউকেডি) সিস্টেমে জিএইচজি হারের ফোটন-স্টেট মডুলেশন সমর্থন করে, সুপারকন্ডাক্টিং একক-ফোটন ডিটেক্টরগুলির জন্য ক্রিওজেনিক পরিবেশে (-196°C) সামঞ্জস্যপূর্ণ।
উচ্চ গতির অপটিক্যাল যোগাযোগ
5G মিলিমিটার-ওয়েভ ফ্রন্টহোল এবং মাইক্রোওয়েভ ফোটনিক লিঙ্কগুলির জন্য DC-40 GHz RF ব্যান্ডউইথ সরবরাহ করুন, কম ক্ষতির (<0.5 ডিবি) ছোট-মোড ফিল্ড পোলারাইজেশন-রক্ষণাবেক্ষণের সাথে যুক্তber (MFD ≈5.3 μm) ।
টেকনিক্যাল স্পেসিফিকেশন
আমরা নিম্নলিখিত স্ট্যান্ডার্ড মডেলের Y- তরঙ্গগামী মডুলেটর পণ্য সরবরাহ করতে পারিঃ
| উৎপাদন | তরঙ্গদৈর্ঘ্য | ইনপুট ফাইবার ব্যাসার্ধ [μm] | আউটপুট ফাইবার ব্যাসার্ধ [μm] | ফাইবারের ধরন | প্যাকেজ মডেল | ||
|
কোড |
[nm] | আচ্ছাদন | লেপ | আচ্ছাদন | লেপ | না, না। | |
| Y1301 | 1310 | 80 | 165 | 80 | 165 | ক্ষুদ্র-মোড-ফিল্ড পোলারাইজেশন-সংশোধন | C302 |
| Y1303 | 1310 | 125 | 250 | 80 | 165 | ক্ষুদ্র-মোড-ফিল্ড পোলারাইজেশন-সংশোধন | K302 |
| এস১৩০১ | 1310 | 80 | 165 | 80 | 165 | ক্ষুদ্র-মোড-ফিল্ড পোলারাইজেশন-সংশোধন | S202 |
| এস১৩০২ | 1310 | 80 | 165 | 80 | 165 | ক্ষুদ্র-মোড-ফিল্ড পোলারাইজেশন-সংশোধন | K202 |
| Y1501 | 1550 | 80 | 165 | 80 | 165 | ক্ষুদ্র-মোড-ফিল্ড পোলারাইজেশন-সংশোধন | C302 |
| শ্রেণী | প্যারামিটার | সাধারণ মূল্য | ||
| Y13XX | S13XX | Y15XX | ||
|
অপটিক্যাল (রুম তাপমাত্রা) |
অপারেটিং তরঙ্গদৈর্ঘ্য | ১৩১০ এনএম | ১৩১০ এনএম | ১৫৫০nm |
| সন্নিবেশ হ্রাস | ≤ ৪.০ ডিবি | |||
| বিভক্ত অনুপাত | ৫০ ± ৩% | |||
| পোলারাইজেশন ক্রসস্টক (পিগটেল ফাইবার) | ≤-২৮ ডিবি | |||
| অপটিক্যাল (সম্পূর্ণ তাপমাত্রা পরিসীমা) | সন্নিবেশ ক্ষতির পরিবর্তন | ≤ ০.৫ ডিবি | ||
| বিভাজন অনুপাতের বৈচিত্র্য | ≤ ৫% | |||
| পোলারাইজেশন ক্রসস্টক (পিগটেল ফাইবার) | ≤ -২৫ ডিবি | |||
| বৈদ্যুতিক | অর্ধ তরঙ্গ ভোল্টেজ (Vπ) | ≤ ৩.৫ ভোল্ট | ≤ 4.5V | ≤ 4.5V |
| অপারেটিং ব্যান্ডউইথ | ≥ ১০০ মেগাহার্টজ | |||
| অবশিষ্ট তীব্রতা মডুলেশন | ≤ 4‰ | |||
| অন্যান্য | অপারেটিং তাপমাত্রা | -৪৫°সি থেকে +৭০°সি | ||
| সংরক্ষণ তাপমাত্রা | -55°C থেকে +85°C | |||
| সমন্বয় পদ্ধতি | দ্রুত অক্ষ অপারেশন | |||
| ফাইবারের দৈর্ঘ্য | ≥1.5 মিটার (≥1.5 মিটার) | |||
| পরীক্ষার আইটেম | পরীক্ষার অবস্থা |
| উচ্চ তাপমাত্রায় সংরক্ষণ | +85°C, ≥48 ঘন্টা |
| নিম্ন তাপমাত্রায় সঞ্চয় | -55°C, ≥48 ঘন্টা |
| তাপমাত্রা চক্র | -৫৫°সি থেকে +৮৫°সি, ≥১০টি চক্র |

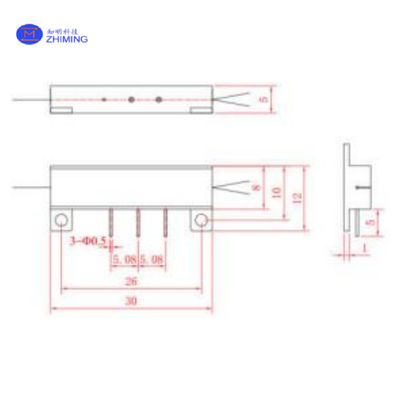

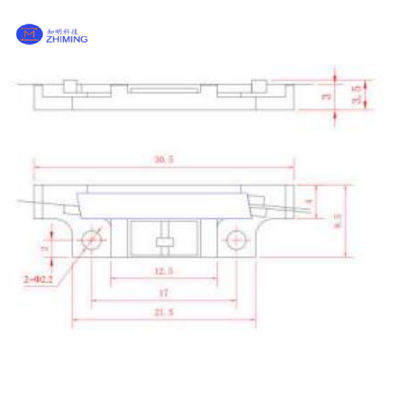

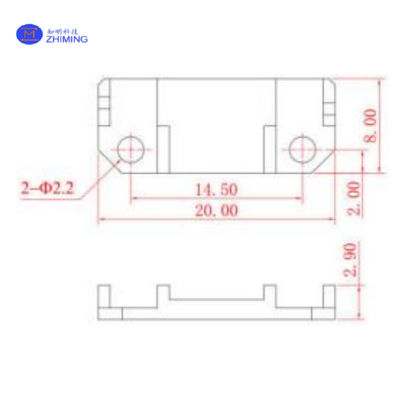

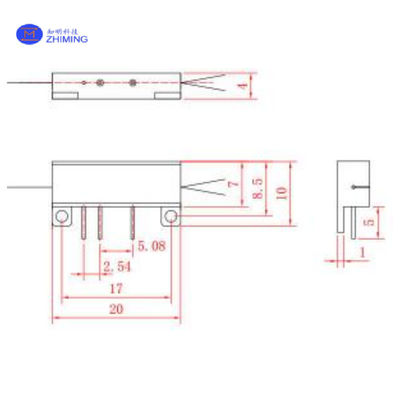

যান্ত্রিক অঙ্কন
