বিস্তারিত তথ্য |
|||
| ওরিয়েন্টেশন: | Z-কাট, X-কাট, Y-কাট | প্যাকেজ: | 25pcs ক্যাসেট বক্স |
|---|---|---|---|
| অফ টাইপ: | অফ ফ্ল্যাট | পদার্থের অবস্থা: | সলিড |
| স্তর: | লিটাও৩ ওয়েফার | সোই হ্যান্ডেল লেয়ার: | আমাদের সাথে যোগাযোগ |
| পোলিশ: | ডাবল/সিঙ্গেল সাইড পোলিশ | ||
| বিশেষভাবে তুলে ধরা: | সিগ্রেড গ্রেড LiTaO3 ওয়েফার সাবস্ট্র্যাট,ডাবল পোলিশ লিটাও৩ ওয়েফার সাবস্ট্র্যাট,4 ইঞ্চি LiTaO3 ওয়েফার সাবস্ট্র্যাট |
||
পণ্যের বর্ণনা

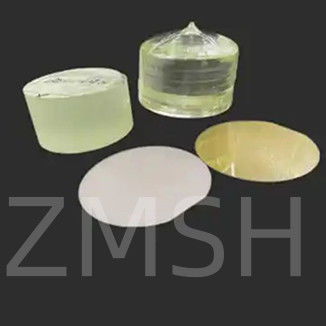

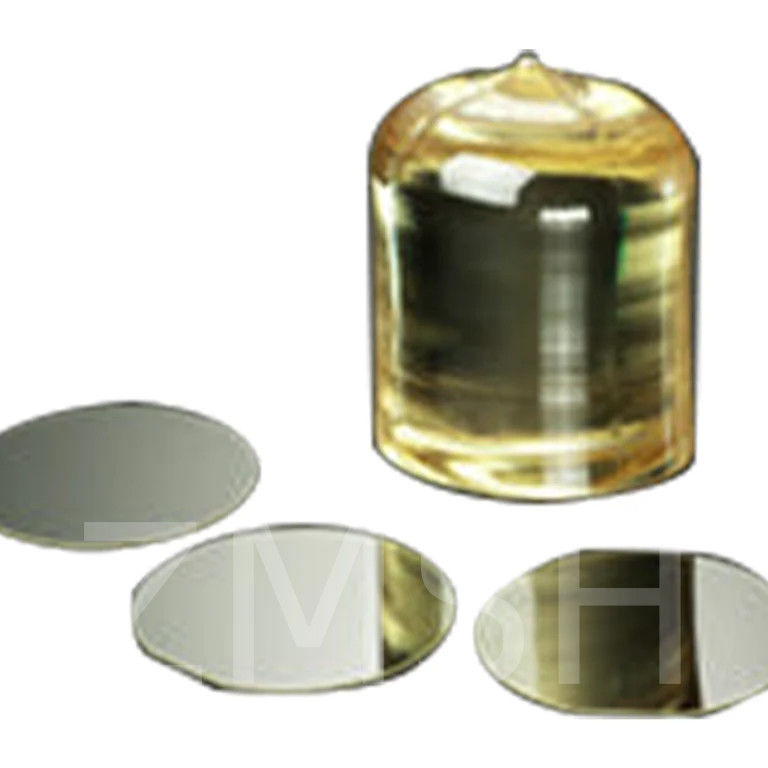

2 ইঞ্চি 4 ইঞ্চি লিটাও 3 ওয়েফার সাবস্ট্র্যাট ডাবল বা সিঙ্গল পোলিশড জেড-কাট এক্স-কাট ওয়াই-কাট সেগ গ্রেড
লিটাও৩ ওয়েফারের বর্ণনাঃ
লিথিয়াম ট্যান্টাল্যাট (LiTaO3) এর একটি পেরোভস্কিট এম 6 স্ফটিক কাঠামো রয়েছে। এটিতে অপটিকাল, পাইজো ইলেকট্রিক এবং পাইরো ইলেকট্রিক বৈশিষ্ট্যগুলির একটি অনন্য সংমিশ্রণ রয়েছে।লিথিয়াম ট্যান্টাল্যাট স্ফটিকের অ্যাপ্লিকেশনগুলির মধ্যে নন-লিনিয়ার অপটিক্স অন্তর্ভুক্ত রয়েছে, প্যাসিভ ইনফ্রারেড (আইআর) সেন্সর যেমন মোশন ডিটেক্টর, টেরাহার্টজ (THz) উত্পাদন এবং সনাক্তকরণ, এবং পৃষ্ঠের শব্দের তরঙ্গ (SAW), কেবল কয়েকটি নাম উল্লেখ করার জন্য।
LiTaO3 ওয়েফারের চরিত্রঃ
- পাইজো ইলেকট্রিক বৈশিষ্ট্যঃ লিটাও 3 একটি পাইজো ইলেকট্রিক উপাদান, যার অর্থ এটি যান্ত্রিক চাপের প্রতিক্রিয়া হিসাবে একটি বৈদ্যুতিক চার্জ তৈরি করতে পারে এবং বিপরীত।এই সম্পত্তি বিভিন্ন সেন্সর এবং actuator অ্যাপ্লিকেশন মধ্যে মূল্যবান LiTaO3 ওয়েফার তোলে.
- অপটিক্যাল বৈশিষ্ট্যঃ LiTaO3 ওয়েফারগুলি দৃশ্যমান এবং নিকটতম ইনফ্রারেড অঞ্চলে চমৎকার অপটিকাল স্বচ্ছতা রয়েছে, যা তাদের মডুলার, ওয়েভগাইড,এবং অপটিক্যাল সুইচ.
- অ্যাকোস্টিক ওয়েভ ডিভাইসঃ এর পাইজো ইলেকট্রিক বৈশিষ্ট্যগুলির কারণে, সিগন্যাল প্রসেসিং অ্যাপ্লিকেশনগুলির জন্য সারফেস অ্যাকোস্টিক ওয়েভ (এসএডাব্লু) ডিভাইসে লিটাও 3 ওয়েফারগুলি সাধারণত ব্যবহৃত হয়।
- উচ্চ তাপমাত্রা স্থিতিশীলতাঃ LiTaO3 ভাল তাপ স্থিতিশীলতা প্রদর্শন করে, এটি উচ্চ তাপমাত্রা পরিবেশে অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
- Ferroelectric Properties: LiTaO3 একটি ferroelectric উপাদান, যার অর্থ এটি একটি স্বতঃস্ফূর্ত বৈদ্যুতিক মেরুকরণ আছে যা একটি বহিরাগত বৈদ্যুতিক ক্ষেত্র প্রয়োগ দ্বারা বিপরীত করা যেতে পারে।এই সম্পত্তি বিভিন্ন মেমরি এবং সেন্সর অ্যাপ্লিকেশন ব্যবহার করা হয়.
- পাতলা ফিল্মের জন্য সাবস্ট্র্যাটঃ লিটাও 3 ওয়েফারগুলি প্রায়শই ইন্টিগ্রেটেড অপটিক্স, পৃষ্ঠের শাব্দ তরঙ্গ ডিভাইস এবং অন্যান্য বৈদ্যুতিন ডিভাইসে অ্যাপ্লিকেশনগুলির জন্য পাতলা ফিল্মগুলির বৃদ্ধির জন্য সাবস্ট্র্যাট হিসাবে ব্যবহৃত হয়।
লিটাও৩ ওয়েফারের ফর্মঃ
| প্যারামিটার | ওফার (বুল) | |
| ব্যাসার্ধ (মিমি) | 76.২ ± ০3 | 100.0 ± 03 |
| অক্ষের দিকনির্দেশনা | X, Y, Z, 36°Y, 42°Y | |
| বেধ (মিমি) | 0.৩৫-১ মিমি | |
| রেফ. ফ্ল্যাট ওরিয়েন্টেশন | এক্স, ওয়াই, ১১২.২° ওয়াই | |
| রেফ. ফ্ল্যাট প্রস্থ (মিমি) | 22.0 ± 20 | 32.0 ± 20 |
| সামনের দিকের পোলিশ | +:মিরর পোলিশ (Ra≤8Å) | |
| পিছনের পাশের ল্যাপিং (μm) | 0.২-৪ মাইক্রোমিটার | |
| TTV (μm) | ≤10 | ≤10 |
| PLTV (5×5mm; LTV < 1μm) | ≥97% | ≥95% |
| আউ (মাইক্রোমিটার) | ≤20 | ≤35 |
| এজ বেভেল | প্রান্ত ঘূর্ণন | |
| পোলিং | সম্পূর্ণ | |
| কুরি তাপমাত্রা (°C) | 605.0 ± 3.0°C | |
লিটাও৩ ওয়েফারের ব্যবহারঃ
- ইলেক্ট্রো-অপটিক্যাল মডুলেটর
- ওয়েভফ্রন্ট বিকৃতি
- ইন্টিগ্রেটেড অপটিক্যাল ডিভাইস
- অ্যাকোস্টিক ট্রান্সডুসার
- অ্যাকোস্টো-অপটিক্যাল ফিল্টার
LiTaO3 ওয়েফারের প্রয়োগের ছবিঃ
প্যাকেজিং এবং শিপিংঃ
প্রায়শই জিজ্ঞাসিত প্রশ্ন:
1প্রশ্ন: লিথিয়াম ট্যান্টাল্যাট এর ইলেক্ট্রো অপটিক কোয়ালিফায়েন্ট কত?
উত্তরঃ লিথিয়াম ট্যান্টাল্যাট জন্য unclamped রৈখিক ইলেক্ট্রো-অপটিক সহগগুলি r 13 এবং r 33 শুধুমাত্র একটি তরঙ্গদৈর্ঘ্য, 632.8 nm এ পরিচিত, যখন clamped সহগগুলিও 3.39 মিটারে পরিচিত।
2প্রশ্ন: লিথিয়াম ট্যান্টাল্যাট এর পাইরো ইলেকট্রিক সহগ কত?
উত্তরঃ LT স্ফটিকের TC 605 °C এবং একটি পাইরো ইলেকট্রিক কোঅফিসিয়েন্ট 190 μC/m2 K, যা LN [4,6, 7], এবং এটি সর্বাধিক কার্যকারিতা সহ সেরা পাইরো ইলেকট্রিক ক্রিস্টাল।
