বিস্তারিত তথ্য |
|||
| ব্যাসার্ধ: | 5*5mm±0.2mm এবং 10*10mm±0.2mm 2ইঞ্চি 4ইঞ্চি 6ইঞ্চি | বেধ: | 350 μm±25 μm |
|---|---|---|---|
| প্রতিরোধ ক্ষমতা 3C-N: | ≤0.8 mΩ•cm | প্রাথমিক সমতল দৈর্ঘ্য: | 15.9 মিমি ±1.7 মিমি |
| সেকেন্ডারি ফ্ল্যাট দৈর্ঘ্য: | 8.0 মিমি ±1.7 মিমি | এজ এক্সক্লুশন: | 3 মিমি |
| টিটিভি/বো/ওয়ার্প: | ≤2.5 μm/≤5 μm/≤15 | রুক্ষতা: | পোলিশ Ra≤1 nm CMP Ra≤0.2 nm |
| উচ্চ তীব্রতা আলো দ্বারা সিলিকন সারফেস স্ক্র্যাচ: | 3 স্ক্র্যাচ থেকে 1 × ওয়েফার ব্যাস ক্রমবর্ধমান দৈর্ঘ্য | ||
| বিশেষভাবে তুলে ধরা: | ৪ ইঞ্চি সিলিকন কার্বাইড ওয়েফার,৬ ইঞ্চি সিলিকন কার্বাইড ওয়েফার,গবেষণা গ্রেড সিলিকন কার্বাইড ওয়েফার |
||
পণ্যের বর্ণনা
3C-N টাইপ সিলিকন কার্বাইড ওয়েফার 2 ইঞ্চি 4 ইঞ্চি 6 ইঞ্চি বা 5*5 এবং 10*10 মিমি সাইজ, প্রোডাকশন গ্রেড রিসার্চ গ্রেড
3C-N টাইপ সিলিকন কার্বাইড ওয়েফার্সের সংক্ষিপ্ত
3C-N টাইপ সিলিকন কার্বাইড (SiC) ওয়েফারকিউবিক 3C পলিটাইপ ব্যবহার করে SiC ওয়েফারের একটি নির্দিষ্ট প্রকরণ। তাদের ব্যতিক্রমী তাপীয়, বৈদ্যুতিক এবং যান্ত্রিক বৈশিষ্ট্যগুলির জন্য পরিচিত, এই ওয়েফারগুলি ইলেকট্রনিক্স, অপটোইলেক্ট্রনিক্স এবং পাওয়ার ডিভাইসগুলিতে উন্নত প্রযুক্তির কঠোর প্রয়োজনীয়তাগুলি পূরণ করার জন্য ডিজাইন করা হয়েছে।
দ3C পলিটাইপ4H-SiC এবং 6H-SiC-এর মতো হেক্সাগোনাল পলিটাইপের তুলনায় একটি ঘনক স্ফটিক কাঠামো বৈশিষ্ট্যযুক্ত। 3C-SiC এর একটি মূল সুবিধা হল এটিউচ্চতর ইলেকট্রন গতিশীলতা, যা এটিকে উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশন এবং পাওয়ার ইলেকট্রনিক্সের জন্য আদর্শ করে তোলে যেখানে দ্রুত স্যুইচিং এবং কম শক্তির ক্ষতি গুরুত্বপূর্ণ। অতিরিক্তভাবে, 3C-N SiC ওয়েফারে রয়েছে একটিনিম্ন ব্যান্ডগ্যাপ(প্রায় 2.36 eV), যা এখনও তাদের উচ্চ শক্তি এবং ভোল্টেজ দক্ষতার সাথে পরিচালনা করতে দেয়।
এই wafers যেমন মান মাপ পাওয়া যায়5x5 মিমিএবং10x10 মিমি, সঙ্গে a350 μm ± 25 μm বেধ, বিভিন্ন ডিভাইস তৈরির প্রক্রিয়াগুলির জন্য সুনির্দিষ্ট সামঞ্জস্য নিশ্চিত করা। এগুলি ব্যবহারের জন্য উপযুক্তউচ্চ ক্ষমতাএবংউচ্চ-ফ্রিকোয়েন্সি ডিভাইস, যেমন MOSFETs, Schottky ডায়োড এবং অন্যান্য সেমিকন্ডাক্টর উপাদান, চরম পরিস্থিতিতে নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।
দতাপ পরিবাহিতা3C-N SiC ওয়েফারগুলি দক্ষ তাপ অপচয়কে সক্ষম করে, উচ্চ শক্তির ঘনত্বে অপারেটিং ডিভাইসগুলির জন্য একটি গুরুত্বপূর্ণ বৈশিষ্ট্য। তদুপরি, তাদের যান্ত্রিক শক্তি এবং তাপ ও রাসায়নিক চাপের প্রতিরোধ তাদের চ্যালেঞ্জিং পরিবেশে টেকসই করে তোলে, তাদের প্রয়োগকে আরও উন্নত করেপাওয়ার ইলেকট্রনিক্স,এআর প্রযুক্তি, এবংউচ্চ-তাপমাত্রা সেন্সর.
সংক্ষেপে, 3C-N টাইপ SiC ওয়েফারগুলি উচ্চতর ইলেকট্রনিক, তাপীয় এবং যান্ত্রিক বৈশিষ্ট্যগুলিকে একত্রিত করে, যা পরবর্তী প্রজন্মের ইলেকট্রনিক ডিভাইস এবং উচ্চ-পারফরম্যান্স অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় করে তোলে।

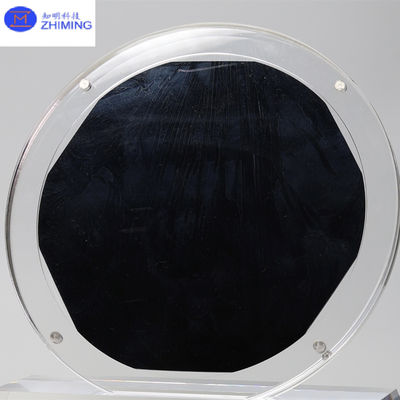

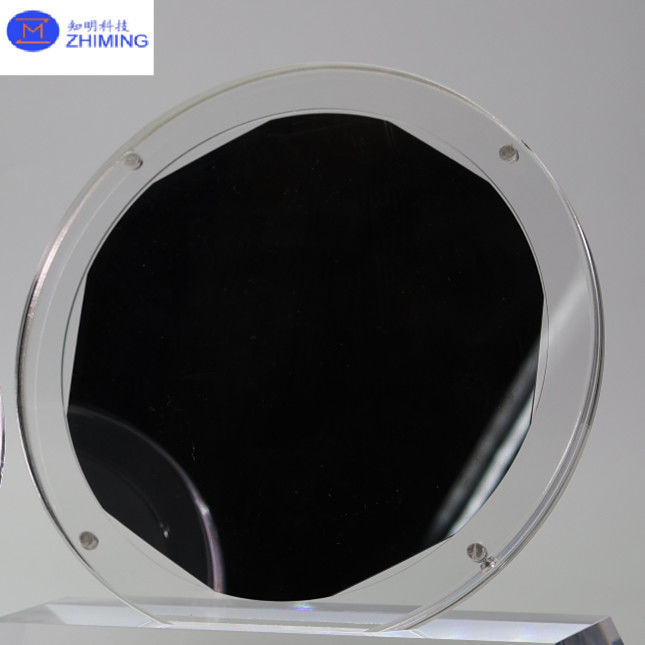

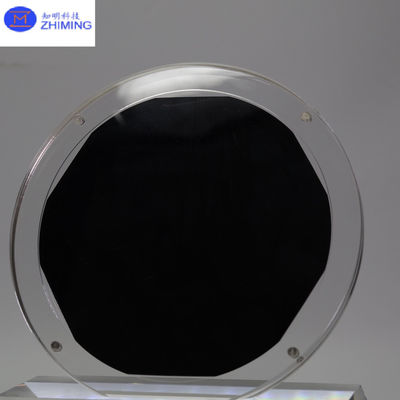

3C-N টাইপ সিলিকন কার্বাইড ওয়েফারের ছবি
3C-N টাইপ সিলিকন কার্বাইড ওয়েফারের বৈশিষ্ট্য
স্ফটিক গঠন:
কিউবিক (3C) পলিটাইপ কাঠামো, 4H-SiC এবং 6H-SiC এর মতো হেক্সাগোনাল SiC পলিটাইপের তুলনায় উচ্চতর ইলেক্ট্রন গতিশীলতা প্রদান করে, এটি উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
আকার বিকল্প:
5x5mm এবং 10x10mm মাত্রায় উপলব্ধ, বিভিন্ন অ্যাপ্লিকেশনের জন্য নমনীয়তা প্রদান করে।
বেধ:
350 μm ± 25 μm এর যথার্থ-নিয়ন্ত্রিত বেধ, যান্ত্রিক স্থিতিশীলতা এবং বিস্তৃত বানোয়াট প্রক্রিয়াগুলির সাথে সামঞ্জস্যতা নিশ্চিত করে।
উচ্চ ইলেক্ট্রন গতিশীলতা:
কিউবিক স্ফটিক কাঠামো উন্নত ইলেকট্রন পরিবহনের ফলাফল করে, এটি পাওয়ার ইলেকট্রনিক্স এবং আরএফ ডিভাইসগুলিতে উচ্চ-গতি এবং কম-শক্তি-ক্ষতি প্রয়োগের জন্য সুবিধাজনক করে তোলে।
তাপ পরিবাহিতা:
চমৎকার তাপ পরিবাহিতা দক্ষ তাপ অপচয়ের অনুমতি দেয়, উচ্চ শক্তির ঘনত্বে অপারেটিং ডিভাইসগুলির জন্য অত্যন্ত গুরুত্বপূর্ণ, অতিরিক্ত গরম হওয়া প্রতিরোধে এবং ডিভাইসের দীর্ঘায়ু বৃদ্ধিতে সহায়তা করে।
ব্যান্ডগ্যাপ:
প্রায় 2.36 eV-এর একটি নিম্ন ব্যান্ডগ্যাপ, উচ্চ-ভোল্টেজ এবং উচ্চ-পাওয়ার অ্যাপ্লিকেশনের জন্য উপযুক্ত এবং চরম পরিবেশে দক্ষ অপারেশন বজায় রাখা।
যান্ত্রিক শক্তি:
3C-N SiC ওয়েফারগুলি উচ্চ যান্ত্রিক স্থায়িত্ব প্রদর্শন করে, পরিধান এবং বিকৃতি প্রতিরোধের প্রস্তাব দেয়, কঠোর পরিস্থিতিতে দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে।
অপটিক্যাল স্বচ্ছতা:
ভাল অপটিক্যাল বৈশিষ্ট্য, বিশেষ করে LED এবং ফটোডিটেক্টরের মতো অপটোইলেক্ট্রনিক অ্যাপ্লিকেশনের জন্য, নির্দিষ্ট তরঙ্গদৈর্ঘ্যের স্বচ্ছতার জন্য ধন্যবাদ।
রাসায়নিক এবং তাপ স্থিতিশীলতা:
তাপ এবং রাসায়নিক চাপের জন্য অত্যন্ত প্রতিরোধী, এটি উচ্চ-তাপমাত্রার ইলেকট্রনিক্স এবং সেন্সরগুলির মতো চরম পরিবেশে ব্যবহারের জন্য উপযুক্ত করে তোলে।
এই বৈশিষ্ট্যগুলি 3C-N SiC ওয়েফারগুলিকে পাওয়ার ইলেকট্রনিক্স, উচ্চ-ফ্রিকোয়েন্সি ডিভাইস, অপটোইলেক্ট্রনিক্স এবং সেন্সর সহ বিস্তৃত উন্নত অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।
3C-N টাইপ সিলিকন কার্বাইড ওয়েফারের ডেটা চার্ট
晶格领域 2 英寸 SiC 晶片产品标准
2 ইঞ্চি ব্যাস সিলিকনকার্বাইড (SiC) সাবস্ট্রেট স্পেসিফিকেশন
|
等级 গ্রেড |
工业级 উৎপাদন গ্রেড (পি গ্রেড) |
研究级 গবেষণা গ্রেড (আর গ্রেড) |
试片级 ডামি গ্রেড (ডি গ্রেড) |
|||
| 直径 ব্যাস | 50.8 মিমি± 0.38 মিমি | |||||
| 厚度 বেধ | 350 μm±25 μm | |||||
| 晶片方向 ওয়েফার ওরিয়েন্টেশন | বন্ধ অক্ষ: 2.0°-4.0° দিকে [112 | 4H/6H-P এর জন্য 0] ± 0.5°, অক্ষে: 3C-N এর জন্য 〈111〉± 0.5° | ||||
| 微管密度 মাইক্রোপাইপ ঘনত্ব | 0 সেমি-2 | |||||
| 电阻率 ※ প্রতিরোধ ক্ষমতা | 4H/6H-P | ≤0.1 Ω.cm | ||||
| 3C-N | ≤0.8 mΩ•cm | |||||
| 主定位边方向 প্রাথমিক ফ্ল্যাট ওরিয়েন্টেশন | 4H/6H-P | {10-10} ±5.0° | ||||
| 3C-N | {1-10} ±5.0° | |||||
| 主定位边长度 প্রাথমিক সমতল দৈর্ঘ্য | 15.9 মিমি ±1.7 মিমি | |||||
| 次定位边长度 সেকেন্ডারি ফ্ল্যাট দৈর্ঘ্য | 8.0 মিমি ±1.7 মিমি | |||||
| 次定位边方向 সেকেন্ডারি ফ্ল্যাট ওরিয়েন্টেশন | সিলিকন ফেস আপ: 90° CW। প্রাইম ফ্ল্যাট থেকে ±5.0° | |||||
| 边缘去除 এজ এক্সক্লুশন | 3 মিমি | 3 মিমি | ||||
| 总厚度变化/弯曲度/翘曲度 TTV/বো/ওয়ার্প | ≤2.5 μm/≤5 μm/≤15 μm/≤30 μm | |||||
| 表面粗糙度※ রুক্ষতা | পোলিশ Ra≤1 nm | |||||
| CMP Ra≤0.2 nm | ||||||
| 边缘裂纹(强光灯观测) উচ্চ তীব্রতা আলো দ্বারা প্রান্ত ফাটল | কোনোটিই নয় | 1 অনুমোদিত, ≤1 মিমি | ||||
| 六方空洞(强光灯观测) ※ উচ্চ তীব্রতা আলো দ্বারা হেক্স প্লেট | ক্রমবর্ধমান এলাকা≤1 % | ক্রমবর্ধমান এলাকা≤3 % | ||||
| 多型(强光灯观测) ※ উচ্চ তীব্রতা আলো দ্বারা পলিটাইপ এলাকা | কোনোটিই নয় | ক্রমবর্ধমান এলাকা≤2 % | ক্রমবর্ধমান এলাকা≤5% | |||
|
সি 面划痕(强光灯观测)# উচ্চ তীব্রতা আলো দ্বারা সিলিকন সারফেস স্ক্র্যাচ |
3 স্ক্র্যাচ থেকে 1 × ওয়েফার ব্যাস ক্রমবর্ধমান দৈর্ঘ্য |
5 স্ক্র্যাচ থেকে 1 × ওয়েফার ব্যাস ক্রমবর্ধমান দৈর্ঘ্য |
8 স্ক্র্যাচ থেকে 1 × ওয়েফার ব্যাস ক্রমবর্ধমান দৈর্ঘ্য | |||
| 崩边(强光灯观测) এজ চিপস উচ্চ তীব্রতা হালকা আলো দ্বারা | কোনোটিই নয় | 3 অনুমোদিত, ≤0.5 মিমি প্রতিটি | 5 অনুমোদিত, ≤1 মিমি প্রতিটি | |||
|
硅面污染物(强光灯观测) উচ্চ তীব্রতা দ্বারা সিলিকন পৃষ্ঠ দূষণ |
কোনোটিই নয় | |||||
| 包装 প্যাকেজিং | মাল্টি-ওয়েফার ক্যাসেট বা একক ওয়েফার কন্টেইনার | |||||
নোট:
※ ত্রুটি সীমা প্রান্ত বর্জন এলাকা ব্যতীত সমগ্র ওয়েফার পৃষ্ঠে প্রযোজ্য। # স্ক্র্যাচগুলি শুধুমাত্র সি মুখেই পরীক্ষা করা উচিত।
3C-N টাইপ সিলিকন কার্বাইড ওয়েফারের অ্যাপ্লিকেশন
সেমিকন্ডাক্টর এবং মাইক্রোইলেক্ট্রনিক্স শিল্পে 3C-N টাইপ সিলিকন কার্বাইড (SiC) ওয়েফারের প্রয়োগ
3C-N টাইপ সিলিকন কার্বাইড ওয়েফারগুলি সেমিকন্ডাক্টর এবং মাইক্রোইলেক্ট্রনিক্স শিল্পে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, অনন্য বৈশিষ্ট্য প্রদান করে যা বিভিন্ন ডিভাইসের কর্মক্ষমতা এবং দক্ষতা বাড়ায়।
পাওয়ার ইলেকট্রনিক্স:
পাওয়ার ইলেকট্রনিক্সে, 3C-N SiC ওয়েফারগুলি উচ্চ-ক্ষমতার ডিভাইসগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেমনMOSFETs,স্কটকি ডায়োড, এবংপাওয়ার ট্রানজিস্টর. তাদের উচ্চ তাপ পরিবাহিতা এবং ইলেক্ট্রন গতিশীলতা এই ডিভাইসগুলিকে শক্তির ক্ষতি কমিয়ে উচ্চ ভোল্টেজ এবং তাপমাত্রায় দক্ষতার সাথে কাজ করার অনুমতি দেয়। এটি 3C-N SiC ব্যবহার করার জন্য আদর্শ করে তোলেশক্তি রূপান্তর সিস্টেম,বৈদ্যুতিক যানবাহন (ইভি), এবংপুনর্নবীকরণযোগ্য শক্তি সিস্টেম, যেখানে দক্ষ শক্তি ব্যবস্থাপনা অত্যন্ত গুরুত্বপূর্ণ।
উচ্চ-ফ্রিকোয়েন্সি ডিভাইস:
3C-N SiC ওয়েফারের চমৎকার ইলেক্ট্রন গতিশীলতা তাদের জন্য উপযুক্ত করে তোলেরেডিও ফ্রিকোয়েন্সি (আরএফ)এবংমাইক্রোওয়েভ অ্যাপ্লিকেশন, যেমনপরিবর্ধক,অসিলেটর, এবংফিল্টার. এই ওয়েফারগুলি ডিভাইসগুলিকে কম সিগন্যাল লস সহ উচ্চ ফ্রিকোয়েন্সিতে কাজ করতে সক্ষম করে, বেতার যোগাযোগ ব্যবস্থা, স্যাটেলাইট প্রযুক্তি এবং রাডার সিস্টেমের কর্মক্ষমতা উন্নত করে।
উচ্চ-তাপমাত্রার ইলেকট্রনিক্স:
3C-N SiC ওয়েফারগুলি সেমিকন্ডাক্টর ডিভাইসগুলিতেও ব্যবহৃত হয় যা চরম পরিবেশে কাজ করে, যেমনউচ্চ-তাপমাত্রা সেন্সরএবংactuators. উপাদানটির যান্ত্রিক শক্তি, রাসায়নিক স্থিতিশীলতা এবং তাপীয় প্রতিরোধ এই ডিভাইসগুলিকে মহাকাশ, স্বয়ংচালিত এবং তেল ও গ্যাসের মতো শিল্পগুলিতে নির্ভরযোগ্যভাবে কাজ করার অনুমতি দেয়, যেখানে ডিভাইসগুলিকে কঠোর পরিচালন পরিস্থিতি সহ্য করতে হবে।
মাইক্রোইলেক্ট্রোমেকানিক্যাল সিস্টেম (MEMS):
মাইক্রোইলেক্ট্রনিক্স শিল্পে, 3C-N SiC ওয়েফার নিযুক্ত করা হয়MEMS ডিভাইস, যার জন্য উচ্চ যান্ত্রিক শক্তি এবং তাপীয় স্থায়িত্ব সহ উপকরণ প্রয়োজন। এই ডিভাইস অন্তর্ভুক্তচাপ সেন্সর,অ্যাক্সিলোমিটার, এবংজাইরোস্কোপ, যা বিভিন্ন তাপমাত্রা এবং যান্ত্রিক চাপের অধীনে SiC এর স্থায়িত্ব এবং কর্মক্ষমতা থেকে উপকৃত হয়।
অপটোইলেক্ট্রনিক্স:
3C-N SiC ওয়েফারগুলিও ব্যবহার করা হয়এলইডি,ফটোডিটেক্টর, এবং অন্যান্য অপটোইলেক্ট্রনিক ডিভাইসগুলি তাদের অপটিক্যাল স্বচ্ছতা এবং উচ্চ শক্তি পরিচালনা করার ক্ষমতার কারণে, দক্ষ আলো নির্গমন এবং সনাক্তকরণ ক্ষমতা প্রদান করে।
সংক্ষেপে, 3C-N টাইপ SiC ওয়েফারগুলি সেমিকন্ডাক্টর এবং মাইক্রোইলেক্ট্রনিক্স শিল্পে অপরিহার্য, বিশেষ করে এমন অ্যাপ্লিকেশনগুলিতে যার জন্য চরম পরিস্থিতিতে উচ্চ কার্যক্ষমতা, স্থায়িত্ব এবং দক্ষতা প্রয়োজন।
