বিস্তারিত তথ্য |
|||
| উপাদান: | সিলিকন কারবাইড | ব্যাসার্ধ: | 2 ইঞ্চি 4 ইঞ্চি 6 ইঞ্চি 8 ইঞ্চি |
|---|---|---|---|
| Particle: | Free/Low Particle | Resistivity: | High/Low Resistivity |
| বেধ: | 350um | Surface Finish: | Single/Double Side Polished |
| গ্রেড: | উত্পাদন / গবেষণা / ডামি | Type: | 4H/6H-P |
| বিশেষভাবে তুলে ধরা: | ডিএসপি সিআইসি ওয়েফার,4H/6H-P SiC ওয়েফার,6 ইঞ্চি সিআইসি ওয়েফার |
||
পণ্যের বর্ণনা

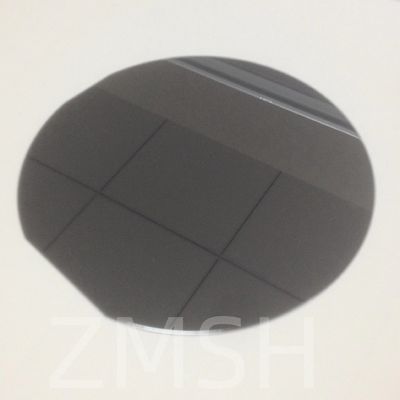

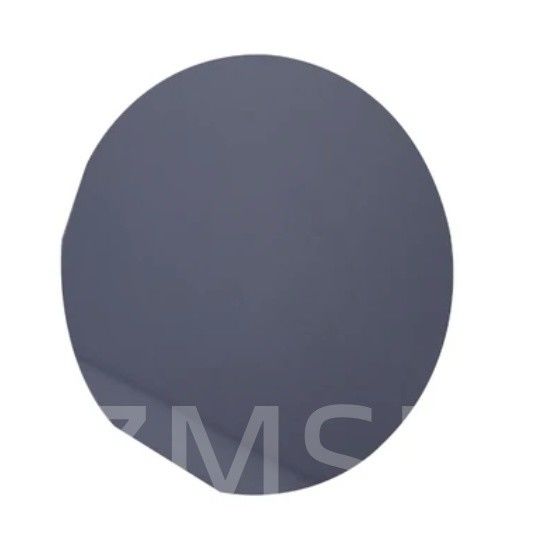

6 ইঞ্চি সিআইসি ওয়েফার 4 এইচ / 6 এইচ-পি সিলিকন কার্বাইড সাবস্ট্র্যাট ডিএসপি (111) সেমিকন্ডাক্টর আরএফ মাইক্রোওয়েভ এলইডি লেজার
সিআইসি ওয়েফারের বর্ণনাঃ
6 ইঞ্চি পি-টাইপ সিলিকন কার্বাইড (সিআইসি) ওয়েফার 4 এইচ বা 6 এইচ পলিটাইপ উভয়ই। এটি এন-টাইপ সিলিকন কার্বাইড (সিআইসি) ওয়েফারের অনুরূপ বৈশিষ্ট্য রয়েছে, যেমন উচ্চ তাপমাত্রা প্রতিরোধের,উচ্চ তাপ পরিবাহিতা, উচ্চ বৈদ্যুতিক পরিবাহিতা, ইত্যাদি পি-টাইপ সিআইসি সাবস্ট্র্যাট সাধারণত পাওয়ার ডিভাইস উত্পাদন, বিশেষ করে বিচ্ছিন্ন গেট বাইপোলার ট্রানজিস্টর (আইজিবিটি) উত্পাদন জন্য ব্যবহৃত হয়।আইজিবিটি এর নকশা প্রায়ই পি-এন জংশন জড়িত, যেখানে পি-টাইপ সিআইসি ডিভাইসগুলির আচরণ নিয়ন্ত্রণের জন্য সুবিধাজনক হতে পারে।
সিআইসি ওয়েফারের চরিত্রঃ
1. রেডিয়েশন প্রতিরোধেরঃ
সিলিকন কার্বাইড বিকিরণের ক্ষতির প্রতি অত্যন্ত প্রতিরোধী, যা 4H/6H-P SiC ওয়েফারকে মহাকাশ এবং পারমাণবিক অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ করে তোলে যেখানে বিকিরণের এক্সপোজার উল্লেখযোগ্য।
2- ওয়াইড ব্যান্ডগ্যাপ:
4H-SiC: ব্যান্ডগ্যাপ প্রায় 3.26 eV।
6H-SiC: ব্যান্ডগ্যাপ সামান্য কম, প্রায় 3.0 eV এ।
এই প্রশস্ত ব্যান্ডগ্যাপগুলি সিলিকন-ভিত্তিক উপকরণগুলির তুলনায় উচ্চতর তাপমাত্রা এবং ভোল্টেজে কাজ করার অনুমতি দেয়, যা তাদের পাওয়ার ইলেকট্রনিক্স এবং চরম পরিবেশের অবস্থার জন্য আদর্শ করে তোলে।
3হাই ব্রেকডাউন ইলেকট্রিক ফিল্ডঃ
সিআইসি ওয়েফারগুলির একটি অনেক বেশি বিভাজন বৈদ্যুতিক ক্ষেত্র রয়েছে (প্রায় 10 গুণ সিলিকনের তুলনায়) । এটি উচ্চ ভোল্টেজ পরিচালনা করতে পারে এমন ছোট, আরও দক্ষ শক্তি ডিভাইসগুলির নকশা করার অনুমতি দেয়।
4. উচ্চ তাপ পরিবাহিতাঃ
SiC এর উত্তপ্ত তাপ পরিবাহিতা আছে (সিলেকশনের তুলনায় প্রায় 3-4 গুণ বেশি), যা এই ওয়েফার থেকে তৈরি ডিভাইসগুলিকে অতিরিক্ত উত্তাপ ছাড়াই উচ্চ শক্তিতে কাজ করার অনুমতি দেয়।এই উচ্চ ক্ষমতা অ্যাপ্লিকেশন যেখানে তাপ অপসারণ সমালোচনামূলক জন্য তাদের আদর্শ তোলে.
5উচ্চ ইলেকট্রন গতিশীলতা:
4H-SiC এর তুলনায় 6H-SiC (~ 400 cm2/Vs) এর তুলনায় 4H-SiC এর একটি উচ্চতর ইলেকট্রন গতিশীলতা রয়েছে (~ 950 cm2/Vs), যার অর্থ 4H-SiC উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলির জন্য আরও উপযুক্ত।
এই উচ্চ ইলেকট্রন গতিশীলতা ইলেকট্রনিক ডিভাইসে দ্রুত সুইচিং গতির অনুমতি দেয়, যা 4H-SiC কে আরএফ এবং মাইক্রোওয়েভ অ্যাপ্লিকেশনের জন্য পছন্দসই করে তোলে।
6তাপমাত্রা স্থিতিশীলতাঃ
সিআইসি ওয়েফারগুলি 300 ডিগ্রি সেলসিয়াসের চেয়ে অনেক বেশি তাপমাত্রায় কাজ করতে পারে, যা সিলিকন ভিত্তিক ডিভাইসগুলির তুলনায় অনেক বেশি, যা সাধারণত 150 ডিগ্রি সেলসিয়াসে সীমাবদ্ধ থাকে। এটি তাদের কঠোর পরিবেশে ব্যবহারের জন্য অত্যন্ত পছন্দসই করে তোলে,যেমন মোটরগাড়ি, এয়ারস্পেস, এবং শিল্প সিস্টেম।
7. উচ্চ যান্ত্রিক শক্তিঃ
সিআইসি ওয়েফারগুলি যান্ত্রিকভাবে শক্তিশালী, চমৎকার কঠোরতা এবং যান্ত্রিক চাপের প্রতিরোধের সাথে। তারা এমন পরিবেশে ব্যবহারের জন্য উপযুক্ত যেখানে শারীরিক স্থায়িত্ব অপরিহার্য।
সিআইসি ওয়েফারের ফর্মঃ
| ৬ ইঞ্চি ব্যাসাকার সিলিকন কার্বাইড (সিআইসি) সাবস্ট্র্যাট স্পেসিফিকেশন | |||||
| গ্রেড | শূন্য এমপিডি উৎপাদন গ্রেড (জি গ্রেড) |
স্ট্যান্ডার্ড উৎপাদন গ্রেড (পি গ্রেড) |
ডামি গ্রেড (ডি গ্রেড) |
||
| ব্যাসার্ধ | 145.5 মিমি~150.0 মিমি | ||||
| বেধ | 350 μm ± 25 μm | ||||
| ওয়েফার ওরিয়েন্টেশন | অক্ষের বাইরেঃ ২.০°-৪.০° [১১২০] ± ০.৫° ৪এইচ/৬এইচ-পি-র জন্য, অক্ষের উপরেঃ ০.১১-০.৫° ৩সি-এন-র জন্য | ||||
| মাইক্রোপাইপ ঘনত্ব | ০ সেমি-২ | ||||
| প্রতিরোধ ক্ষমতা | p-type 4H/6H-P | ≤0.1 Ω.cm | ≤0.3 Ω.cm | ||
| প্রাথমিক ফ্ল্যাট ওরিয়েন্টেশন | p-type 4H/6H-P | {1010} ± 5.0° | |||
| প্রাথমিক সমতল দৈর্ঘ্য | 32.5 মিমি ± 2.0 মিমি | ||||
| সেকেন্ডারি ফ্ল্যাট দৈর্ঘ্য | 18.0 মিমি ± 2.0 মিমি | ||||
| সেকেন্ডারি ফ্ল্যাট ওরিয়েন্টেশন | সিলিকন মুখোমুখিঃ Prime flat থেকে 90° CW ± 5.0° | ||||
| এজ এক্সক্লুশন | ৩ মিমি | ৬ মিমি | |||
| LTV/TTV/Bow/Warp | ≤2.5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |||
| রুক্ষতা | পোলিশ Ra≤1 nm | ||||
| CMP Ra≤0.2 nm | Ra≤0.5 nm | ||||
| উচ্চ তীব্রতার আলোর কারণে প্রান্তের ফাটল | কোনটিই | সমষ্টিগত দৈর্ঘ্য ≤ ১০ মিমি, একক দৈর্ঘ্য ≤ ২ মিমি | |||
| উচ্চ তীব্রতা আলো দ্বারা হেক্স প্লেট | সমষ্টিগত এলাকা ≤০.০৫% | সমষ্টিগত এলাকা ≤0.1% | |||
| উচ্চ তীব্রতা আলো দ্বারা পলিটাইপ এলাকা | কোনটিই | সমষ্টিগত এলাকা≤৩% | |||
| ভিজ্যুয়াল কার্বন অন্তর্ভুক্তি | সমষ্টিগত এলাকা ≤০.০৫% | সমষ্টিগত এলাকা ≤৩% | |||
| সিলিকন পৃষ্ঠ উচ্চ তীব্রতা আলো দ্বারা scratches | কোনটিই | সমষ্টিগত দৈর্ঘ্য ≤ 1 × ওয়েফারের ব্যাসার্ধ | |||
| এজ চিপস উচ্চ তীব্রতা আলোর দ্বারা | কোনটিই অনুমোদিত নয় ≥0.2 মিমি প্রস্থ এবং গভীরতা | 5 অনুমোদিত, প্রতিটি ≤1 মিমি | |||
| সিলিকন পৃষ্ঠ দূষণ উচ্চ তীব্রতা দ্বারা | কোনটিই | ||||
| প্যাকেজ | মাল্টি-ওয়েফার ক্যাসেট বা সিঙ্গল ওয়েফার কনটেইনার | ||||
সিআইসি ওয়েফারের প্রয়োগঃ
পাওয়ার ইলেকট্রনিক্স:
বৈদ্যুতিক যানবাহন, পাওয়ার গ্রিড এবং পুনর্নবীকরণযোগ্য শক্তি সিস্টেমের মতো উচ্চ-ভোল্টেজ, উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনগুলির জন্য ডায়োড, এমওএসএফইটি এবং আইজিবিটিগুলিতে ব্যবহৃত হয়।
আরএফ এবং মাইক্রোওয়েভ ডিভাইসঃ
উচ্চ ফ্রিকোয়েন্সি ডিভাইস যেমন আরএফ এম্প্লিফায়ার এবং রাডার সিস্টেমের জন্য আদর্শ।
এলইডি এবং লেজার:
সিআইসি গ্যান-ভিত্তিক এলইডি এবং লেজারের উত্পাদনের জন্য একটি স্তর উপাদান হিসাবেও ব্যবহৃত হয়।
অটোমোবাইল ইলেকট্রনিক্স:
বৈদ্যুতিক গাড়ির পাওয়ার ট্রেন উপাদান এবং চার্জিং সিস্টেমে ব্যবহৃত হয়।
এয়ারস্পেস ও মিলিটারি:
তাদের বিকিরণ কঠোরতা এবং তাপীয় স্থিতিশীলতার কারণে, সিআইসি ওয়েফারগুলি উপগ্রহ, সামরিক রাডার এবং অন্যান্য প্রতিরক্ষা ব্যবস্থায় ব্যবহৃত হয়।
শিল্প অ্যাপ্লিকেশনঃ
শিল্প বিদ্যুৎ সরবরাহ, মোটর ড্রাইভ এবং অন্যান্য উচ্চ ক্ষমতা, উচ্চ দক্ষতা ইলেকট্রনিক সিস্টেমে ব্যবহৃত হয়।
সিআইসি ওয়েফারের অ্যাপ্লিকেশন ছবিঃ
কাস্টমাইজেশনঃ
বিভিন্ন উন্নত ইলেকট্রনিক, শিল্প এবং বৈজ্ঞানিক অ্যাপ্লিকেশনগুলির নির্দিষ্ট চাহিদা মেটাতে সিলিকন কার্বাইড (সিআইসি) ওয়েফারের কাস্টমাইজেশন অপরিহার্য।আমরা নির্দিষ্ট ডিভাইস প্রয়োজনীয়তা জন্য ওয়েফার অপ্টিমাইজ করা হয় তা নিশ্চিত করার জন্য কাস্টমাইজযোগ্য পরামিতি একটি পরিসীমা অফার করতে পারেন. সিআইসি ওয়েফার কাস্টমাইজেশনের মূল দিকগুলি নিচে দেওয়া হল:ক্রিস্টাল ওরিয়েন্টেশন; ব্যাসার্ধ এবং বেধ; ডোপিং প্রকার এবং ঘনত্ব; পৃষ্ঠের পলিশিং এবং সমাপ্তি; প্রতিরোধ ক্ষমতা; এপিট্যাক্সিয়াল স্তর; ওরিয়েন্টেশন ফ্ল্যাট এবং নোচ;SiC-on-Si এবং অন্যান্য সাবস্ট্র্যাট সংমিশ্রণ.

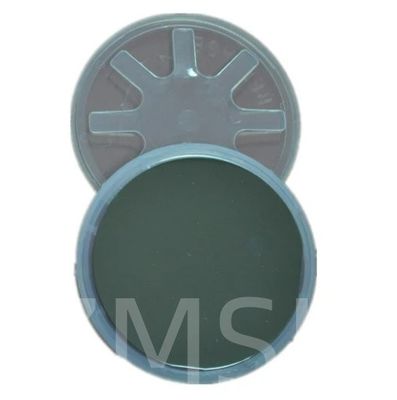

প্যাকেজিং এবং শিপিংঃ
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1.Q: 4H এবং 6H SiC কি?
উত্তরঃ 4H-SiC এবং 6H-SiC হেক্সাগোনাল ক্রিস্টাল কাঠামোর প্রতিনিধিত্ব করে, যেখানে "H" হেক্সাগোনাল সিমেট্রি এবং 4 এবং 6 সংখ্যাগুলি তাদের ইউনিট সেলগুলির স্তরগুলি নির্দেশ করে।এই কাঠামোগত পরিবর্তন উপাদান এর ইলেকট্রনিক ব্যান্ড গঠন প্রভাবিত করে, যা একটি অর্ধপরিবাহী ডিভাইসের পারফরম্যান্সের একটি মূল নির্ধারক।
2প্রশ্ন: পি টাইপ সাবস্ট্র্যাট কি?
উত্তরঃ পি-টাইপ উপাদান হল একটি অর্ধপরিবাহী যার একটি ধনাত্মক চার্জ বহনকারী রয়েছে, যা একটি গর্ত নামে পরিচিত। গর্তটি অর্ধপরিবাহী উপাদানটিতে একটি অমেধ্য প্রবর্তন করে তৈরি করা হয়,যার মধ্যে সেমিকন্ডাক্টর পরমাণুর তুলনায় এক ভ্যালেন্স ইলেকট্রন কম.
