বিস্তারিত তথ্য |
|||
| ব্যাসার্ধ: | 150±0.2 মিমি | পলিটাইপ: | 4 ঘন্টা |
|---|---|---|---|
| প্রতিরোধ ক্ষমতা: | 0.015-0.025ohm · সেমি | স্তর বেধ: | ≥0.4μm |
| অকার্যকর: | ≤5ea/ওয়েফার (2mm>D>0.5mm) | সামনের (সি-মুখ) রুক্ষতা: | Ra≤0.2nm (5μm*5μm) |
| এজ চিপ, স্ক্র্যাচ, ক্র্যাক (ভিজ্যুয়াল পরিদর্শন): | কোনটিই | টিটিভি: | ≤3μm |
| বিশেষভাবে তুলে ধরা: | ৬ ইঞ্চি এন-টাইপ কন্ডাক্টিভ সিআইসি সাবস্ট্র্যাট,এমবিই এন-টাইপ কন্ডাক্টিভ সিআইসি সাবস্ট্র্যাট,ইপিটাক্সি এন-টাইপ কন্ডাক্টিভ সিআইসি সাবস্ট্র্যাট |
||
পণ্যের বর্ণনা
এন-টাইপ কন্ডাক্টিভ সিআইসি সাবস্ট্রেট কম্পোজিট সাবস্ট্রেট 6 ইঞ্চি Epitaxy MBE CVD LPE এর জন্য
এন-টাইপ কন্ডাক্টিভ সিআইসি সাবস্ট্র্যাট বিমূর্ত
এই এন-টাইপ কন্ডাক্টিভ সিআইসি সাবস্ট্র্যাটটি ± 0.2 মিমি নির্ভুলতার সাথে 150 মিমি ব্যাসার্ধের বৈশিষ্ট্যযুক্ত এবং উচ্চতর বৈদ্যুতিক বৈশিষ্ট্যগুলির জন্য 4H পলিটাইপ ব্যবহার করে।সাবস্ট্র্যাটের প্রতিরোধের পরিসীমা ০.015 থেকে 0.025 ওহম · সেমি, দক্ষ পরিবাহিতা নিশ্চিত করে। এটিতে কমপক্ষে 0.4 মাইক্রোমিটার একটি শক্তিশালী স্থানান্তর স্তর বেধ রয়েছে, যা এর কাঠামোগত অখণ্ডতা বাড়ায়।গুণমান নিয়ন্ত্রণের জন্য, প্রতি ওয়েফারে খালি স্থানগুলি ≤ 5 পর্যন্ত সীমাবদ্ধএই বৈশিষ্ট্যগুলি পাওয়ার ইলেকট্রনিক্স এবং অর্ধপরিবাহী ডিভাইসে উচ্চ-কার্যকারিতা অ্যাপ্লিকেশনগুলির জন্য সিআইসি সাবস্ট্র্যাটকে আদর্শ করে তোলে,নির্ভরযোগ্যতা এবং দক্ষতা প্রদান.
এন-টাইপ কন্ডাক্টিভ সিআইসি সাবস্ট্র্যাটের জন্য স্পেসিফিকেশন এবং স্কিম্যাটিক ডায়াগ্রাম
| পয়েন্ট | স্পেসিফিকেশন | পয়েন্ট | স্পেসিফিকেশন |
| ব্যাসার্ধ | ১৫০±০.২ মিমি |
সামনের (Si-face) রুক্ষতা |
Ra≤0.2nm (5μm*5μm) |
|
পলিটাইপ প্রতিরোধ ক্ষমতা |
৪ ঘন্টা 0.০১৫-০.০২৫ ওহম · সেমি |
এজচিপ, স্ক্র্যাচ, ক্র্যাক (দৃশ্য পরীক্ষা) টিটিভি |
কোনটিই ≤3μm |
| স্থানান্তর স্তর বেধ | ≥0.4μm | ওয়ার্প | ≤35μm |
|
শূন্য |
≤5ea/ওয়েফার (2mm>D>0.5mm) |
বেধ |
৩৫০±২৫ মাইক্রোমিটার |
এন-টাইপ কন্ডাক্টিভ সিআইসি সাবস্ট্র্যাটের বৈশিষ্ট্য
এন-টাইপ কন্ডাক্টিভ সিলিকন কার্বাইড (সিআইসি) সাবস্ট্র্যাটগুলি তাদের অনন্য বৈশিষ্ট্যগুলির কারণে বিভিন্ন বৈদ্যুতিন এবং অপটোইলেকট্রনিক অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।নিচে এন-টাইপ কন্ডাক্টিভ সিআইসি সাবস্ট্র্যাটের কিছু মূল বৈশিষ্ট্য দেওয়া হল:
-
বৈদ্যুতিক বৈশিষ্ট্যঃ
- উচ্চ ইলেকট্রন গতিশীলতাঃসিআইসিতে একটি উচ্চ ইলেকট্রন গতিশীলতা রয়েছে, যা দক্ষ বর্তমান প্রবাহ এবং উচ্চ-গতির ইলেকট্রনিক ডিভাইসগুলির জন্য অনুমতি দেয়।
- নিম্ন অভ্যন্তরীণ ক্যারিয়ার ঘনত্বঃসিআইসি উচ্চ তাপমাত্রায়ও একটি কম অন্তর্নিহিত ক্যারিয়ার ঘনত্ব বজায় রাখে, এটি উচ্চ তাপমাত্রার অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
- উচ্চ ব্রেকডাউন ভোল্টেজঃসিআইসি বিচ্ছিন্ন না হয়ে উচ্চ বৈদ্যুতিক ক্ষেত্র সহ্য করতে পারে, যা উচ্চ-ভোল্টেজ ডিভাইস তৈরির অনুমতি দেয়।
-
তাপীয় বৈশিষ্ট্যঃ
- উচ্চ তাপ পরিবাহিতাঃসিআইসির উত্তপ্ত তাপ পরিবাহিতা রয়েছে, যা উচ্চ-শক্তি ডিভাইসগুলি থেকে তাপকে দক্ষতার সাথে ছড়িয়ে দিতে সহায়তা করে।
- তাপীয় স্থিতিশীলতাঃSiC উচ্চ তাপমাত্রায় স্থিতিশীল থাকে, এর কাঠামোগত অখণ্ডতা এবং ইলেকট্রনিক বৈশিষ্ট্য বজায় রাখে।
-
যান্ত্রিক বৈশিষ্ট্যঃ
- কঠোরতা:সিআইসি একটি খুব শক্ত উপাদান, যা যান্ত্রিক পরিধানের জন্য স্থায়িত্ব এবং প্রতিরোধের সরবরাহ করে।
- রাসায়নিক নিষ্ক্রিয়তা:সিআইসি রাসায়নিকভাবে নিষ্ক্রিয় এবং বেশিরভাগ অ্যাসিড এবং বেসের প্রতিরোধী, যা কঠোর অপারেটিং পরিবেশে উপকারী।
-
ডোপিং বৈশিষ্ট্যঃ
- নিয়ন্ত্রিত এন-টাইপ ডোপিং:এন-টাইপ সিআইসি সাধারণত নাইট্রোজেন দিয়ে ডোপ করা হয় যাতে অতিরিক্ত ইলেকট্রনগুলি চার্জ ক্যারিয়ার হিসাবে প্রবর্তন করা হয়। সাবস্ট্র্যাটের বৈদ্যুতিক বৈশিষ্ট্যগুলি অনুসারে ডোপিং ঘনত্বটি সুনির্দিষ্টভাবে নিয়ন্ত্রণ করা যায়।

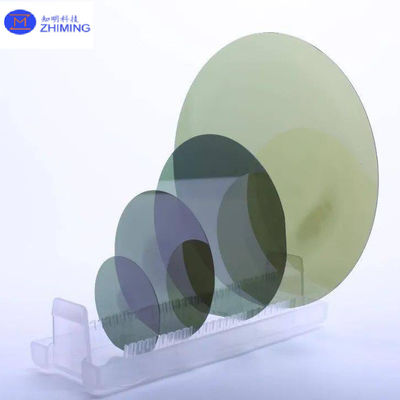

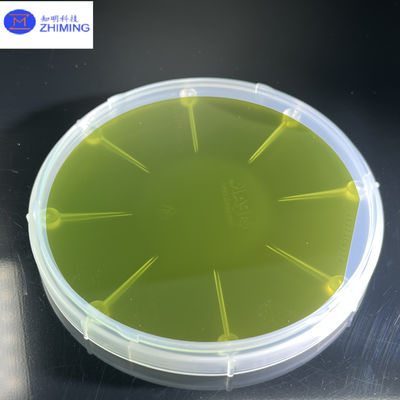

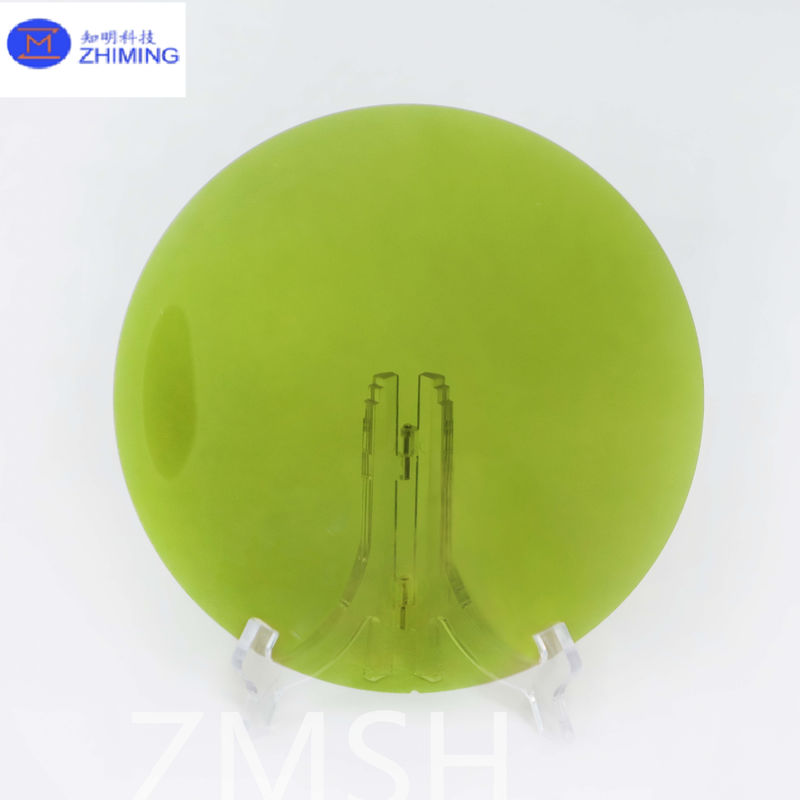

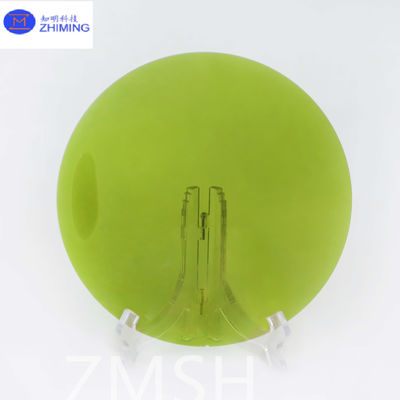

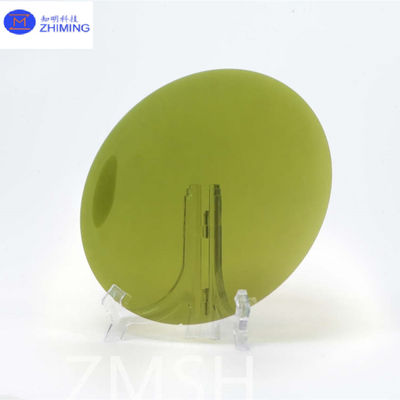

এন-টাইপ কন্ডাক্টিভ সিআইসি সাবস্ট্রেটের ছবি
প্রশ্নোত্তর
প্রশ্ন: সিআইসি ইপিট্যাক্সি কি?
উঃসিআইসি ইপিট্যাক্সি একটি সিআইসি সাবস্ট্র্যাটে সিলিকন কার্বাইড (সিআইসি) এর একটি পাতলা, স্ফটিক স্তর বৃদ্ধি করার প্রক্রিয়া। এটি সাধারণত রাসায়নিক বাষ্প অবসান (সিভিডি) ব্যবহার করে করা হয়,যেখানে গ্যাসযুক্ত অগ্রদূতগুলি উচ্চ তাপমাত্রায় বিচ্ছিন্ন হয়ে সিআইসি স্তর গঠন করেইপিট্যাক্সিয়াল স্তরটি স্তরটির স্ফটিকের দিকনির্দেশের সাথে মেলে এবং পছন্দসই বৈদ্যুতিক বৈশিষ্ট্য অর্জনের জন্য সঠিকভাবে ডোপড এবং নিয়ন্ত্রণ করা যেতে পারে।এই প্রক্রিয়াটি পাওয়ার ইলেকট্রনিক্সে ব্যবহৃত উচ্চ-কার্যকারিতা সিআইসি ডিভাইসগুলি তৈরির জন্য অপরিহার্য, অপ্টোইলেকট্রনিক্স এবং উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশন, উচ্চ দক্ষতা, তাপ স্থিতিশীলতা এবং নির্ভরযোগ্যতার মতো সুবিধাগুলি সরবরাহ করে।
