বিস্তারিত তথ্য |
|||
| আণবিক ওজন: | 101.96 | স্তর বেধ: | 1-5um |
|---|---|---|---|
| অন্তর্নিহিত প্রতিরোধ ক্ষমতা: | 1E16 Ω-cm | পলিশিং: | ডিএসপি, এসএসপি |
| প্রতিসরাঙ্ক: | সাধারণত প্রায় ১.৭৬ (৫৮৯ এনএম) | রাসায়নিক স্থিতিশীলতা: | চমৎকার |
| পৃষ্ঠের রুক্ষতা: | Ra <0.5 Nm | ব্যাস সহনশীলতা: | ≤3% |
| বিশেষভাবে তুলে ধরা: | এলইডি সাফায়ার ওয়েফার,6 ইঞ্চি সাফায়ার ওয়েফার,উচ্চ বিশুদ্ধতা সাফায়ার ওয়েফার |
||
পণ্যের বর্ণনা
সাফায়ার ওয়েফার 6 ইঞ্চি ডিএসপি এসএসপি সি-প্লেন ((0001) 99,999% উচ্চ বিশুদ্ধতা একক স্ফটিক আল 2 ও 3 এলইডি
৬ ইঞ্চি সাফায়ার ওয়েফারের প্রোডাক্টের বর্ণনাঃ
সাফাইর ওয়েফার একটি ধরনের খনিজ যা উচ্চ কঠোরতা (৯.০ মোহস), ভাল স্বচ্ছতা এবং রাসায়নিক স্থায়িত্বের মতো বৈশিষ্ট্যযুক্ত। সাফাইর ওয়েফার দুটি শ্রেণীতে শ্রেণীবদ্ধ করা যেতে পারেঃপ্রাকৃতিক সাফাইর এবং কৃত্রিম সাফাইর. সিন্থেটিক সাফাইর ওয়েফারগুলি উচ্চ তাপমাত্রা এবং উচ্চ চাপের অবস্থার অধীনে রাসায়নিক বিক্রিয়া দ্বারা উত্পাদিত হয়। তারা তুলনামূলকভাবে কম খরচে আরও অভিন্ন সাফাইর ওয়েফার তৈরি করতে পারে,শিল্প উৎপাদনে তাদের ব্যাপকভাবে ব্যবহার করাবিভিন্ন সংশ্লেষণ পদ্ধতি এবং শর্তাবলী বিভিন্ন রঙ এবং আকারের, যেমন সোনালী হলুদ, গোলাপী ইত্যাদিতে নীল রঙের ওয়েফার তৈরি করতে পারে।
6 ইঞ্চি (প্রায় 150 মিমি) সাবস্ট্র্যাট সাধারণত একটি মানক বেধ আছে এবং epitaxial বৃদ্ধি জন্য উপযুক্ত।গলন পদ্ধতি (যেমন ভার্নিউল পদ্ধতি) বা দ্রবণ পদ্ধতি (যেমন Czochralski পদ্ধতি) দ্বারা বৃদ্ধি, উচ্চ মানের একক স্ফটিক সাফির সাবস্ট্রট উত্পাদন করা সম্ভব। এটি ভাল স্ফটিক গুণমান প্রদান করে এবং ডিভাইস কর্মক্ষমতা এবং নির্ভরযোগ্যতা উন্নত করতে সাহায্য করে।এটি উচ্চ তাপমাত্রা এবং পরিবর্তনশীল পরিবেশে ব্যবহারের জন্য উপযুক্ত যা ডিভাইসের দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করে. নীল এবং সাদা এলইডিগুলির ইপিট্যাক্সিয়াল বৃদ্ধিতে ব্যাপকভাবে ব্যবহৃত হয়, একটি ভাল গ্যান সাবস্ট্র্যাট সরবরাহ করে।এটি উচ্চ ফ্রিকোয়েন্সি এবং উচ্চ ক্ষমতা ডিভাইসগুলিতেও গুরুত্বপূর্ণ ভূমিকা পালন করে.
৬ ইঞ্চি সাফায়ার ওয়েফারের চরিত্র:
1রাসায়নিক স্থিতিশীলতা
ক্ষয় প্রতিরোধের ক্ষমতা: সাফাইরে চমৎকার রাসায়নিক স্থিতিশীলতা রয়েছে এবং বিভিন্ন রাসায়নিক পদার্থের ক্ষয় প্রতিরোধ করতে পারে।
2অপটিক্যাল বৈশিষ্ট্য
স্বচ্ছতাঃ এটি দৃশ্যমান আলো এবং অতিবেগুনী আলো অঞ্চলে ভাল প্রবাহিত, ফটো ইলেকট্রিক ডিভাইসের জন্য উপযুক্ত।
কম আলোর ক্ষতিঃ উচ্চ শক্তি অ্যাপ্লিকেশনগুলিতে, সাফির সাবস্ট্র্যাট কার্যকরভাবে আলোর ক্ষতি হ্রাস করতে পারে।
3যান্ত্রিক বৈশিষ্ট্য
উচ্চ কঠোরতাঃ সাফাইরের কঠোরতা অত্যন্ত উচ্চ, শক্তিশালী পরিধান প্রতিরোধের, কঠোর পরিবেশে স্থিতিশীলতা বজায় রাখতে পারে।
শক্ততা: যদিও শক্ততা অনেক বেশি, তবে সাফাইরের শক্ততাও তুলনামূলকভাবে ভাল এবং এটি একটি নির্দিষ্ট প্রভাবের প্রতিরোধ করতে পারে।
4. তাপীয় বৈশিষ্ট্য
তাপ পরিবাহিতাঃ ভাল তাপ পরিবাহিতা আছে, কার্যকরভাবে তাপ dissipate করতে পারেন, উচ্চ তাপমাত্রা অ্যাপ্লিকেশন জন্য উপযুক্ত।
তাপীয় স্থিতিশীলতাঃ এটি উচ্চ তাপমাত্রা পরিবেশে স্থিতিশীল কর্মক্ষমতা বজায় রাখতে পারে, উচ্চ শক্তি ডিভাইসের জন্য উপযুক্ত।
5বৈদ্যুতিক বৈশিষ্ট্য
বিচ্ছিন্নতা: উচ্চ ভোল্টেজ অ্যাপ্লিকেশনের জন্য সাফায়ার একটি চমৎকার বৈদ্যুতিক বিচ্ছিন্নতা।
6. বৃদ্ধি প্রক্রিয়া
উচ্চমানের স্ফটিকঃ গলানোর পদ্ধতি বা Czochralski পদ্ধতির মতো উন্নত পদ্ধতি ব্যবহার করে উচ্চমানের একক স্ফটিক স্তরগুলি অর্জন করা যায়।
7. আকারের মানসম্মতকরণ
6-ইঞ্চি স্পেসিফিকেশনঃ স্ট্যান্ডার্ড 6-ইঞ্চি (প্রায় 150 মিমি) আকার, এটি উত্পাদনের সময় আরও সামঞ্জস্যপূর্ণ এবং পুনরাবৃত্তিযোগ্য করে তোলে।
6 ইঞ্চি সাফায়ার ওয়েফারের পরামিতি টেবিলঃ
| পয়েন্ট | ৬ ইঞ্চি সি-প্লেন ((0001) ১৩০০ μm সাফায়ার ওয়েফার | |
| স্ফটিক পদার্থ | 99,999%, উচ্চ বিশুদ্ধতা, একক স্ফটিক Al2O3 | |
| গ্রেড | প্রাইম, এপি-রেডি | |
| পৃষ্ঠের দিকনির্দেশনা | সি-প্লেন ((0001) | |
| সি-প্লেন অফ-কোণ M-অক্ষের দিকে 0.2 +/- 0.1° | ||
| ব্যাসার্ধ | 150.0 মিমি +/- 0.2 মিমি | |
| বেধ | 1300 μm +/- 25 μm | |
| প্রাথমিক ফ্ল্যাট ওরিয়েন্টেশন | A-প্লেন ((11-20) +/- 0.2° | |
| প্রাথমিক সমতল দৈর্ঘ্য | 47.0 মিমি +/- 1.0 মিমি | |
| একপাশে পোলিশ | সামনের পৃষ্ঠ | Epi-polished, Ra < 0.2 nm (AFM দ্বারা) |
| (এসএসপি) | পিছনের পৃষ্ঠ | সূক্ষ্ম মাটি, Ra = 0.8 μm থেকে 1.2 μm |
| ডাবল সাইড পোলিশ | সামনের পৃষ্ঠ | Epi-polished, Ra < 0.2 nm (AFM দ্বারা) |
| (ডিএসপি) | পিছনের পৃষ্ঠ | Epi-polished, Ra < 0.2 nm (AFM দ্বারা) |
| টিটিভি | < ২৫ μm | |
| BOW | < ২৫ μm | |
| WARP | < ২৫ μm | |
| পরিষ্কার / প্যাকেজিং | ক্লাস ১০০ ক্লিন রুম পরিষ্কার এবং ভ্যাকুয়াম প্যাকেজিং, | |
| এক ক্যাসেট প্যাকেজিং বা এক টুকরা প্যাকেজিং মধ্যে 25 টুকরা। | ||

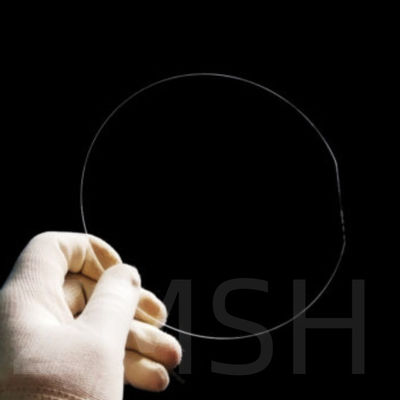

৬ ইঞ্চি সাফায়ার ওয়েফারের শারীরিক ছবিঃ
৬ ইঞ্চি সাফায়ার ওয়েফারের ব্যবহার:
1.সি-প্লেন সাফায়ার ওয়েফারের প্রয়োগ
অন্যান্য স্ফটিকের সাথে তুলনা করে,সি-প্লেন (<0001> ওরিয়েন্টেশন) সাফাইর ওয়েফারগুলি III-V এবং II-VI গ্রুপের উপাদানগুলির সাথে তুলনামূলকভাবে ছোট গ্রিটস ধ্রুবক অসঙ্গতি প্রদর্শন করে (যেমন GaN)উপরন্তু, উভয় এবং আলএন পাতলা ফিল্মের মধ্যে গ্রিটস ধ্রুবক অসঙ্গতি যা একটি বাফার স্তর হিসাবে কাজ করতে পারে তা আরও ছোট।এই বৈশিষ্ট্য C-প্লেন সাফায়ার ওয়েফারকে GaN বৃদ্ধির প্রক্রিয়ায় একটি সাধারণভাবে ব্যবহৃত স্তর উপাদান করে তোলে.
GaN epitaxy প্রক্রিয়ায় উচ্চ তাপমাত্রার প্রয়োজনীয়তা পূরণ করার ক্ষমতা কারণে, সি-প্লেন সাফাইর ওয়েফারগুলি সাদা/নীল/সবুজ আলোক নির্গত ডায়োড (LEDs) উৎপাদনের জন্য আদর্শ।লেজার ডায়োড, ইনফ্রারেড ডিটেক্টর এবং অন্যান্য ডিভাইস।
2. এ-প্লেন সাফায়ার ওয়েফারের প্রয়োগ
এর চমৎকার সামগ্রিক পারফরম্যান্সের কারণে, বিশেষ করে এর চমৎকার স্বচ্ছতা ইনফ্রারেড আলোর অনুপ্রবেশ বাড়িয়ে তোলে,সাফির একক স্ফটিক আদর্শ মধ্য ইনফ্রারেড উইন্ডো উপাদান হয়ে উঠেছে এবং ব্যাপকভাবে সামরিক ইলেক্ট্রো অপটিক্যাল ডিভাইস ব্যবহার করা হয়. এই প্রসঙ্গে, এ-প্লেন সাফাইর একটি অ-পোলার মুখকে মেরু পৃষ্ঠের (সি-প্লেন) লম্ব উপস্থাপন করে। সাধারণত,এ-দিক থেকে চাষ করা সাফাইর স্ফটিক সি-দিক থেকে চাষ করা স্ফটিকের তুলনায় উচ্চমানের, কম ত্রুটি, কম জমজ কাঠামো এবং একটি সম্পূর্ণ স্ফটিক কাঠামো প্রদর্শন করে। ফলস্বরূপ, এ-দিকের সাফাইর ওয়েফারগুলি আরও ভাল আলোর সংক্রমণ বৈশিষ্ট্য সরবরাহ করে।
উপরন্তু, A-প্লেনের উপর Al-O-Al-O এর পরমাণু বন্ধনের বিন্যাসের কারণে, সি-নির্দেশের sapphire এর তুলনায় a-নির্দেশের sapphire উল্লেখযোগ্যভাবে উচ্চতর কঠোরতা এবং পরিধান প্রতিরোধের গর্ব করে।অতএবএ-প্লেন ওয়েফারগুলি মূলত উইন্ডো উপকরণ হিসাবে ব্যবহৃত হয়। অতিরিক্তভাবে, এ-প্লেন সাফাইরে অভিন্ন ডাইলেক্ট্রিক ধ্রুবক এবং উচ্চ নিরোধক বৈশিষ্ট্য রয়েছে,মিশ্রিত মাইক্রো ইলেকট্রনিক্স প্রযুক্তিতে অ্যাপ্লিকেশনের জন্য এটি উপযুক্ত করেএটি উচ্চ তাপমাত্রার সুপারকন্ডাক্টর বৃদ্ধির প্রক্রিয়ায়ও ব্যবহার করা যেতে পারে,যেমন হেটেরোপিটাসিয়াল সুপারকন্ডাক্টিভ ফিল্মের বৃদ্ধি, যা সাফির এবং সেরিয়াম অক্সাইড (CeO2) এর কম্পোজিট সাবস্ট্র্যাটে TlBaCaCuO (TbBaCaCuO) এর মতো উপাদান ব্যবহার করে.
3. আর-প্লেন এবং এম-প্লেন সাফায়ার ওয়েফারের প্রয়োগ
সাফিরের আর-প্লেনটি একটি অ-পোলার মুখ, এবং তাই, সাফির ডিভাইসে আর-প্লেনের অবস্থানের বৈচিত্র্য বিভিন্ন যান্ত্রিক, তাপীয়, বৈদ্যুতিক এবং অপটিকাল বৈশিষ্ট্যগুলির ফলাফল।সাধারণভাবে, আর-প্লেন সাফাইর সাবস্ট্র্যাটগুলি সিলিকনের সাথে হেটেরোপিট্যাক্সিয়াল জমা দেওয়ার জন্য পছন্দসই এবং মূলত অর্ধপরিবাহী উত্পাদনে ব্যবহৃত হয়,মাইক্রোওয়েভ এবং মাইক্রো ইলেকট্রনিক্স ইন্টিগ্রেটেড সার্কিট অ্যাপ্লিকেশনআর-প্লেন সাফায়ার সাবস্ট্র্যাটগুলি রুবি বল, অন্যান্য সুপারকন্ডাক্টিভ উপাদান, উচ্চ প্রতিরোধের প্রতিরোধক এবং গ্যালিয়াম আর্সেনাইড উত্পাদনেও ব্যবহৃত হয়।
স্মার্টফোন, ট্যাবলেট সিস্টেম এবং অন্যান্য ডিভাইসের ব্যাপক ব্যবহারের সাথে,আর-প্লেন সাফাইর সাবস্ট্রেটগুলি স্মার্টফোন এবং ট্যাবলেটগুলিতে ব্যবহৃত বিদ্যমান যৌগিক পৃষ্ঠের শব্দের তরঙ্গ (এসএডাব্লু) ডিভাইসগুলি প্রতিস্থাপন করেছে. তারা ডিভাইসের জন্য সাবস্ট্রেট হিসাবে কাজ করে যা কর্মক্ষমতা বাড়িয়ে তুলতে পারে, বিভিন্ন অ্যাপ্লিকেশনের জন্য একটি উন্নত ভিত্তি সরবরাহ করে।

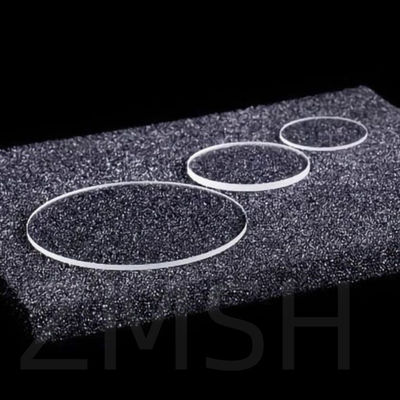

৬ ইঞ্চি সাফায়ার ওয়েফারের অ্যাপ্লিকেশন ছবিঃ
কাস্টমাইজেশনঃ
জেডএমএসএইচ যেকোনো ক্রিস্টাল ওরিয়েন্টেশনের সাফায়ার ওয়েফার সরবরাহ করতে পারে, যেমন সি-প্লেন, এ-প্লেন, আর-প্লেন, এম-প্লেন এবং আরও অনেক কিছু।
এ-প্লেন সাফায়ার ওয়েফার:এই ওয়েফারগুলি অভিন্ন ডায়েলক্ট্রিক ধ্রুবক এবং উচ্চ নিরোধক বৈশিষ্ট্য প্রদর্শন করে, যা মিশ্রিত মাইক্রো ইলেকট্রনিক্সের ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
এম-প্লেন সাফায়ার ওয়েফার:নিকটতম অতিবেগুনী সনাক্তকরণে সাফিরের প্রয়োগের সম্ভাবনাগুলি বিস্তৃত ব্যান্ডগ্যাপ এমজিজেডএনও খাদ অর্ধপরিবাহী পাতলা ফিল্মগুলিতে ক্রমবর্ধমান আগ্রহের দিকে পরিচালিত করেছে।
আর-প্লেন সাফায়ার ওয়েফার:আর-প্লেন (১-১০২) সাফির ওয়েফারগুলি মাইক্রো ইলেকট্রনিক আইসি অ্যাপ্লিকেশনগুলিতে সিলিকন এর ইপিট্যাক্সিয়াল জমা দেওয়ার জন্য পছন্দসই উপকরণ। আর-প্লেনটি সাফিরের একটি অ-পোলার মুখ।
স্ট্যান্ডার্ড আকার এবং স্ফটিকের দিকনির্দেশনা ছাড়াও,বিভিন্ন অফ-কোণ এবং নির্দেশনা ফ্ল্যাট অন্তর্ভুক্ত করা হয় কিনা এছাড়াও গবেষণা বা ব্যবসায়িক অ্যাপ্লিকেশন গ্রাহকদের জন্য নমনীয়তা সর্বাধিকতর করার জন্য দেওয়া হয়সমস্ত নীল রঙের পাতাগুলি ক্লাস ১০০ ক্লিন রুমে পরিষ্কার এবং প্যাকেজ করা হয় এবং গ্রাহকদের কঠোর ইপিট্যাক্সিয়াল বৃদ্ধির প্রয়োজনীয়তা পূরণের জন্য সরাসরি ইপিট্যাক্সিয়াল বৃদ্ধির জন্য প্রযোজ্য।পোলিশ বা অপোলিশ পৃষ্ঠের সাথে, ওরিয়েন্টেশন ফ্ল্যাট সহ বা ছাড়াই, আমরা আপনার গবেষণার ক্ষেত্রে বিভিন্ন প্রয়োজনীয়তা পূরণের জন্য আপনার নির্দিষ্ট চাহিদা অনুযায়ী উৎপাদন কাস্টমাইজ করতে পারেন।

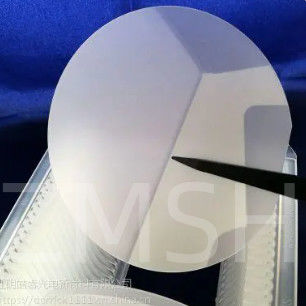

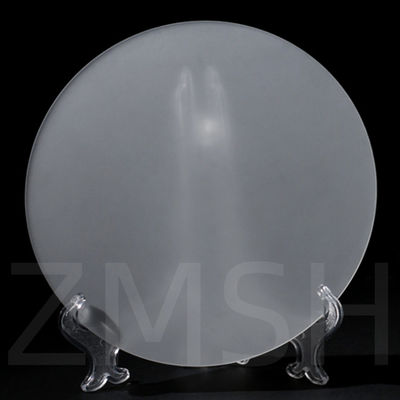

৬ ইঞ্চি সাফায়ার ওয়েফারের কাস্টমাইজড ছবিঃ
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন: রৌপ্য রঙের ওফার কত বড়?
উঃ আমাদের স্ট্যান্ডার্ড ওয়েফার ব্যাসার্ধের আকার ২৫.৪ মিমি থেকে ৩০০ মিমি পর্যন্ত।ওয়েফারগুলি বিভিন্ন বেধ এবং দৃষ্টিভঙ্গিতে পোলিশ বা অপোলিশ পাশের সাথে উত্পাদিত হতে পারে এবং এতে ডোপ্যান্ট অন্তর্ভুক্ত থাকতে পারে.
2প্রশ্ন: কেন সাফির সাবস্ট্র্যাট ব্যবহার করবেন?
উত্তরঃ সাফাইরের বিদ্যুৎ বিচ্ছিন্নতা, স্বচ্ছতা, ভাল তাপ পরিবাহিতা এবং উচ্চ অনমনীয় বৈশিষ্ট্য রয়েছে।অতএব এটি সাবস্ট্র্যাটগুলির জন্য একটি আদর্শ উপাদান এবং এলইডি এবং মাইক্রো ইলেকট্রনিক সার্কিটগুলিতে ব্যবহৃত হয়, অতি উচ্চ গতির ইন্টিগ্রেটেড সার্কিট।
3প্রশ্ন: বড় ওফার কেন ভালো?
উত্তরঃ ওয়েফারের আকার বাড়ানোর অর্থ হল প্রতিটি সৌর কোষের জন্য একটি বৃহত্তর পৃষ্ঠপোষকতা। এটি আরও বেশি সূর্যের আলো ধরে রাখতে এবং বিদ্যুতের রূপান্তর করতে দেয়,যার ফলে সেল এবং মডিউল প্রতি উচ্চতর পাওয়ার আউটপুটবড় ওফারগুলি সৌরবিদ্যুৎ কেন্দ্রগুলির সামগ্রিক শক্তি উৎপাদনকে উল্লেখযোগ্যভাবে বাড়িয়ে তুলতে পারে।
