বিস্তারিত তথ্য |
|||
| আণবিক ওজন: | 101.96 | পলিশিং: | ডিএসপি, এসএসপি |
|---|---|---|---|
| ব্যাস সহনশীলতা: | ≤3% | কাস্টমাইজ করুন: | গ্রহণযোগ্য |
| লম্বা: | 30মি | পৃষ্ঠের রুক্ষতা: | Ra <0.5 Nm |
| অন্তর্নিহিত প্রতিরোধ ক্ষমতা: | 1E16 Ω-cm | বৃদ্ধির পদ্ধতি: | কেওয়াই |
| বিশেষভাবে তুলে ধরা: | 4 ইঞ্চি সাফায়ার ওয়েফার,সি প্লেন সাফায়ার ওয়েফার,একক-ক্রিস্টাল সাফায়ার ওয়েফার |
||
পণ্যের বর্ণনা

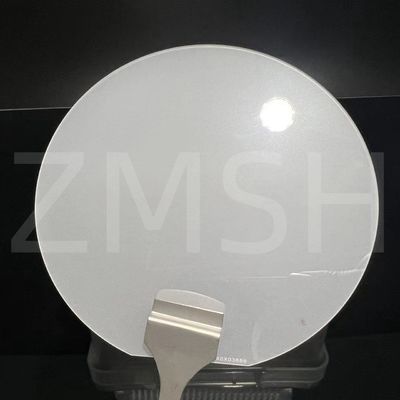

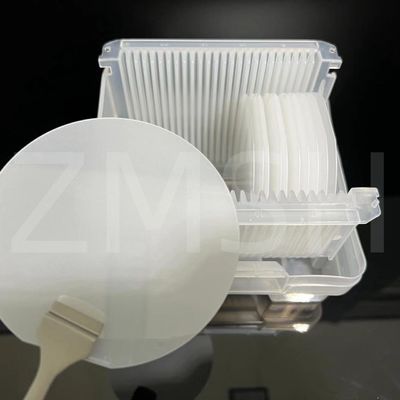

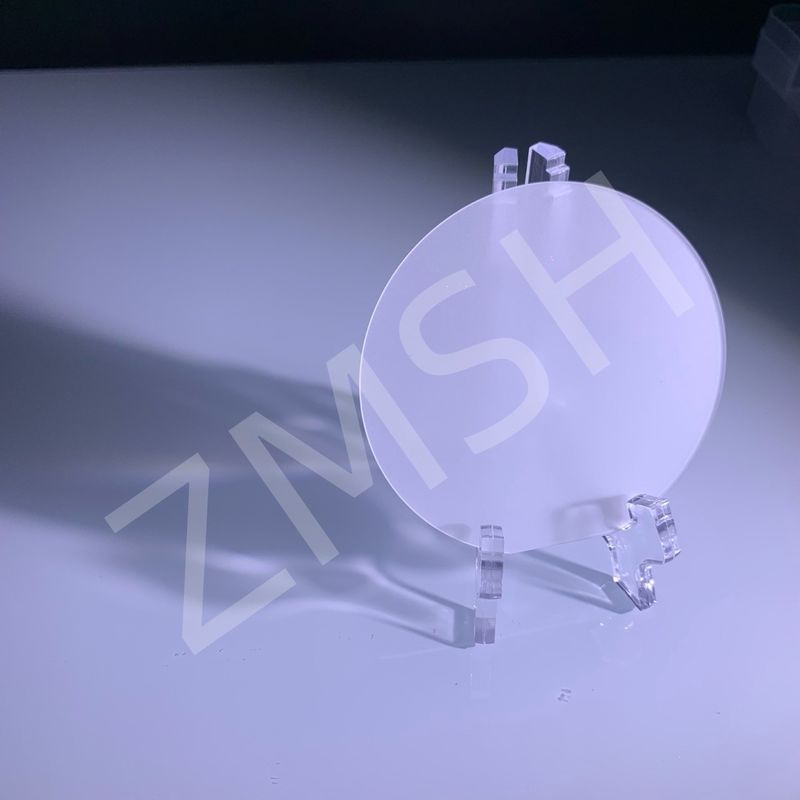

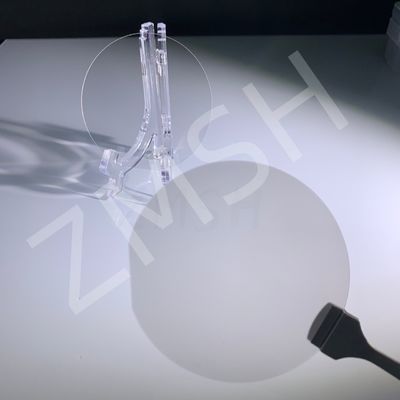

সাফায়ার ওয়েফার 4 ইঞ্চি ডিএসপি এসএসপি (0001) সি প্লেন কাস্টম অক্ষ একক ক্রিস্টাল Al2O3 গ্রহণ
পণ্যের বর্ণনাঃ
সাফাইর ওয়েফারটি অ্যালুমিনিয়াম অক্সাইড (Al2O3) দিয়ে গঠিত, যেখানে তিনটি অক্সিজেন পরমাণু একটি কোভ্যালেন্ট কাঠামোতে দুটি অ্যালুমিনিয়াম পরমাণুর সাথে আবদ্ধ হয়।এটি একটি ষড়ভুজাকার গ্রিটস স্ফটিক কাঠামো প্রদর্শন করে এবং সাধারণত এ-প্লেনের মতো কাটা সমতল বৈশিষ্ট্যযুক্ততার বিস্তৃত অপটিকাল স্বচ্ছতার পরিসরের কারণে, সাফির ওয়েফার নিকটতম অতিবেগুনী (190nm) থেকে মাঝারি ইনফ্রারেড তরঙ্গদৈর্ঘ্য পর্যন্ত আলোর সংক্রমণকে অনুমতি দেয়,এটি অপটিক্যাল উপাদানগুলির জন্য আদর্শ করে তোলে, ইনফ্রারেড ডিভাইস, উচ্চ-শক্তি লেজার উইন্ডো, এবং মাস্ক উপকরণ।চমৎকার স্বচ্ছতাএটি একটি চ্যালেঞ্জিং উপাদান যা প্রক্রিয়াজাত করা হয় তবে এটি সাধারণত অপটোইলেকট্রনিক ডিভাইসে ব্যবহৃত হয়।
অতি উজ্জ্বল সাদা/নীল এলইডিগুলির গুণমান গ্যালিয়াম নাইট্রাইড (গ্যান) এর উপ-অক্ষীয় স্তরগুলির গুণমানের উপর নির্ভর করে, যাএটি ব্যবহার করা সাফির ওয়েফারের পৃষ্ঠতল প্রক্রিয়াকরণের মানের সাথে ঘনিষ্ঠভাবে সম্পর্কিত• সাফায়ার ওয়েফার (একক স্ফটিক Al2O3) C-প্লেন এবং III-V এবং II-VI গ্রুপ জমা পাতলা ছায়াছবির মধ্যে গ্রিটস ধ্রুবক অসঙ্গতি ন্যূনতম।GaN epitaxy প্রক্রিয়ার উচ্চ তাপমাত্রার প্রয়োজনীয়তার সাথে ভালভাবে সামঞ্জস্যপূর্ণএটি সাফাইর ওয়েফারকে সাদা/নীল/সবুজ এলইডি উৎপাদনের জন্য গুরুত্বপূর্ণ উপাদান করে তোলে।
চরিত্র
1. সাফায়ার ওয়েফার গঠন এবং রচনা
সাফায়ার ওয়েফারের একটি ষড়ভুজাকার স্ফটিক কাঠামো রয়েছে যার স্পেস গ্রুপ R-3c, এবং এর মৌলিক কাঠামোগত ইউনিটটি AlO6 অক্টাহেড্রন। এই কাঠামোতে প্রতিটি অ্যালুমিনিয়াম আয়ন ছয়টি অক্সিজেন আয়ন দ্বারা বেষ্টিত,এটি একটি অত্যন্ত সমতুল্য এবং স্থিতিশীল ত্রিমাত্রিক নেটওয়ার্ক গঠন করে।
2সাফির ওয়েফারের অপটিক্যাল এবং ইলেকট্রনিক বৈশিষ্ট্য
সাফায়ার ওয়েফারের চমৎকার অপটিক্যাল বৈশিষ্ট্য এটিকে অপটিক্যাল উপাদানগুলির জন্য একটি আদর্শ উপাদান করে তোলে। সাফায়ার ওয়েফারের উচ্চ স্বচ্ছতা রয়েছে,বিশেষ করে অতিবেগুনী থেকে নিকটতম ইনফ্রারেড পরিসরে (150nm থেকে 5500nm), প্রায় 1 এর একটি বিচ্ছিন্নতা সূচক সহ।76এই বিস্তৃত স্বচ্ছতা উচ্চ-নির্ভুলতা অপটিক্যাল যন্ত্রপাতিগুলিতে সাফিরকে ব্যাপকভাবে ব্যবহার করার অনুমতি দেয়।
ইলেকট্রনিক বৈশিষ্ট্যগুলির ক্ষেত্রে, সাফির ওয়েফার প্রায় 9.9 eV এর একটি বিস্তৃত ব্যান্ডগ্যাপ সহ একটি বিচ্ছিন্নকারী, যা এটি উচ্চ-ভোল্টেজ এবং উচ্চ-ফ্রিকোয়েন্সি ইলেকট্রনিক ডিভাইসে শ্রেষ্ঠ করে তোলে।এর উচ্চ বিচ্ছিন্নতা এবং কম dielectric ক্ষতির কারণে, রৌপ্য সাধারণত অর্ধপরিবাহী ডিভাইসের জন্য একটি স্তর উপাদান হিসাবে ব্যবহৃত হয়, বিশেষ করে উচ্চ ইলেকট্রন গতিশীলতা ট্রানজিস্টর (এইচইএমটি) এবং গ্যালিয়াম নাইট্রাইড (গ্যান) ভিত্তিক ডিভাইসগুলিতে।
3যান্ত্রিক ও তাপগতিগত বৈশিষ্ট্য
সাফাইর ওয়াফারের মোহস কঠোরতা ৯, এটিকে অসাধারণভাবে ক্ষয় এবং স্ক্র্যাচ প্রতিরোধের ক্ষমতা দেয়।উচ্চ চাপ এবং আঘাত সহ্য করতে সক্ষমসাফায়ার ওয়েফার এছাড়াও প্রায় 25 W / m · K এর একটি খুব উচ্চ তাপ পরিবাহিতা প্রদর্শন করে, উচ্চ তাপমাত্রা পরিবেশে স্থিতিশীল শারীরিক এবং রাসায়নিক বৈশিষ্ট্য বজায় রাখে।উচ্চ গলন বিন্দু 2054°C এবং একটি কম তাপ প্রসারণ সহগ (8.4 x 10 ^ -6 / কে), সাফির ওয়েফার উচ্চ তাপমাত্রা অ্যাপ্লিকেশনগুলিতে মাত্রাগত স্থিতিশীলতা বজায় রাখতে পারে।
| ব্যাসার্ধ | ৪ ইঞ্চি ১০০±০.৩ মিমি |
| বেধ | ৬৫০±২০ μm |
| নির্দেশনা | সি-প্লেন (0001) থেকে এম-প্লেন (1-100) বা এ-প্লেন ((1 1-2 0) 0.2±0.1° /0.3±0.1°, আর-প্লেন (1-1 0 2), এ-প্লেন (1 1-2 0 ), এম-প্লেন ((1-1 0 0) |
| প্রাথমিক সমতল দৈর্ঘ্য | 32.5±1.5 মিমি |
| প্রাথমিক সমতল দৃষ্টিভঙ্গি | A-প্লেন (1 1-2 0) ± 0.2° |
| টিটিভি | ≤20μm |
| এলটিভি | ≤20μm |
| টিআইআর | ≤20μm |
| BOW | ≤20μm |
| ওয়ার্প | ≤20μm |
| সামনের পৃষ্ঠ | ইপি-পোলিশ (Ra< 0.2nm) |
| পিছনের পৃষ্ঠ | সূক্ষ্ম মাউন্ট (Ra=0.5 থেকে 1.2 μm), Epi-Polished (Ra< 0.2nm) |
| নোট | গ্রাহকদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী উচ্চ মানের sapphire স্তর wafer প্রদান করতে পারেন |
অ্যাপ্লিকেশনঃ
সাফাইর ওয়েফারগুলি তাদের উচ্চ তাপমাত্রা প্রতিরোধের, ভাল তাপ পরিবাহিতা, উচ্চ কঠোরতা, ইনফ্রারেড স্বচ্ছতা এবং রাসায়নিক স্থিতিশীলতার জন্য পরিচিত চমৎকার বহুমুখী উপকরণ।এগুলি বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়এছাড়াও, উচ্চ-তাপমাত্রার ইনফ্রারেড উইন্ডোগুলির জন্য প্রতিরক্ষা এবং গবেষণা ক্ষেত্র।সাফাইর ওয়েফারগুলি বহুমুখী একক স্ফটিক স্তর হিসাবে কাজ করে এবং নীল রঙের শিল্পে পছন্দসই স্তর, বেগুনি এবং সাদা আলোক নির্গত ডায়োড (এলইডি) এবং নীল লেজার ডায়োড (এলডি) (সাফির সাবস্ট্র্যাটের উপর ইপিট্যাক্সিয়াল গ্যালিয়াম নাইট্রাইড ফিল্মের প্রয়োজন) ।এগুলি পাতলা ফিল্মের সুপারকন্ডাক্টিং সাবস্ট্র্যাটগুলির জন্যও গুরুত্বপূর্ণ.
সাফায়ার সাবস্ট্র্যাট প্রক্রিয়াকরণ প্রক্রিয়াঃ
1. ক্রিস্টাল বৃদ্ধিঃ বড় এবং উচ্চ মানের একক স্ফটিক sapphire হত্তয়া একটি ক্রিস্টাল বৃদ্ধি চুলা ব্যবহার করুন।
2. ওরিয়েন্টেশনঃ পরবর্তী প্রক্রিয়াকরণের জন্য সাফাইর স্ফটিকটি সঠিকভাবে সেলাই মেশিনে স্থাপন করা নিশ্চিত করুন।
3- সাইজিংঃ নির্দিষ্ট উপায়ে স্ফটিক থেকে সাফাইরের রড বের করা।
4. গ্রিলিংঃ একটি বাহ্যিক সিলিন্ডারিক গ্রিলার ব্যবহার করুন যা নীল রঙের রডের বাইরের ব্যাসার্ধকে সঠিকভাবে গ্রিল করতে পারে।
5গুণমান পরিদর্শনঃ নীলকান্তমণি রডের গুণমান যাচাই করুন এবং এক্সট্রাকশনের পরে মাত্রা এবং দিকনির্দেশনা গ্রাহকের স্পেসিফিকেশন পূরণ করে কিনা তা পরীক্ষা করুন।
6. ওরিয়েন্টেশন (আবার): সুনির্দিষ্ট কাটার জন্য সাফির রডটি কাটার মেশিনে সঠিকভাবে স্থাপন করুন।
7. কেটে ফেলাঃ সাফাইরের রডকে পাতলা পাতলা অংশে কেটে ফেলা।
8পলিশিংঃ কাটার ক্ষতি দূর করে এবং ওয়েফারের সমতা উন্নত করে।
9. চ্যামফারিংঃ যান্ত্রিক শক্তি বাড়াতে এবং চাপ ঘনত্ব দ্বারা সৃষ্ট ত্রুটিগুলি রোধ করতে ওয়েফারের প্রান্তগুলিকে বৃত্তাকার আকারে ট্রিম করুন।
10. পফিংঃ ইপিট্যাক্সিয়াল গ্রেড নির্ভুলতা অর্জনের জন্য ওয়েফারের পৃষ্ঠের রুক্ষতা বাড়ান।
11. পরিষ্কারঃ ওয়েফারের পৃষ্ঠ থেকে দূষণকারী পদার্থ (যেমন, ধুলোর কণা, ধাতু, জৈব অবশিষ্টাংশ) অপসারণ করুন।
12. গুণমান পরিদর্শন (আবার): গ্রাহকের প্রয়োজনীয়তা পূরণের জন্য ওয়েফারের গুণমান (সমতলতা, পৃষ্ঠের পরিষ্কারতা ইত্যাদি) মূল্যায়নের জন্য উচ্চ-নির্ভুলতা পরিদর্শন সরঞ্জাম ব্যবহার করুন।
পণ্যের সুপারিশঃ
1.৮ ইঞ্চি ০.৭২৫ ডায়া ১০০ মিমি সি প্লেন সিঙ্গল ক্রিস্টাল সাফায়ার ওয়েফার ১৩০০ মিমি ১৫০০ মিমি বেধ
2.6 ইঞ্চি সাফায়ার ওয়েফার ওরিয়েন্টেশন 0001 Al2O3 একক স্ফটিক অপটিকাল স্বচ্ছতা
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রশ্ন: সাফাইর ওয়েফার কি?
উঃ ভিট্রা টেকনোলজিসের সাফাইর ওয়েফার।
সিন্থেটিক সাফাইর হল অ্যালুমিনিয়াম অক্সাইড (Al2O3) এর একক স্ফটিক রূপ। এটি উচ্চ তাপমাত্রা প্রতিরোধের, তাপীয় শক প্রতিরোধের, উচ্চ শক্তি,স্ক্র্যাচ প্রতিরোধের, কম ডাইলেক্ট্রিক ক্ষতি এবং ভাল বৈদ্যুতিক বিচ্ছিন্নতা।
প্রশ্ন: রৌপ্য এবং সিলিকন ওয়েফারের মধ্যে পার্থক্য কি?
উত্তর: এলইডি হল সাফিরের সবচেয়ে জনপ্রিয় অ্যাপ্লিকেশন। এই উপাদানটি স্বচ্ছ এবং এটি আলোর চমৎকার পরিবাহক।সিলিকন অস্বচ্ছ এবং কার্যকরভাবে আলো নিষ্কাশন করতে দেয় নাসেমিকন্ডাক্টর উপাদানটি এলইডিগুলির জন্য আদর্শ কারণ এটি সস্তা এবং স্বচ্ছ।
প্রশ্ন: সেমিকন্ডাক্টরে সাফির কী?
উত্তরঃ সাফায়ার ওয়েফারগুলি সিআই, গ্যালিয়াম নাইট্রাইড (গ্যান) এবং আলগ্যানের মতো অর্ধপরিবাহী ফিল্মগুলির ইপিট্যাক্সির জন্য এবং ইন্টিগ্রেটেড সার্কিট তৈরির জন্য ব্যবহৃত হয়।সি-প্লেন সাফাইর সাবস্ট্র্যাটগুলি এলইডি উত্পাদন এবং আইআর ডিটেক্টর অ্যাপ্লিকেশনগুলির জন্য গ্যাএন এবং অন্যান্য IIIVV এবং IIVI যৌগগুলির বৃদ্ধির জন্য ব্যবহৃত হয়.
