বিস্তারিত তথ্য |
|||
| তাপ পরিবাহিতা: | 100 থেকে 180 W/mK | ইলেক্ট্রন গতিশীলতা: | 800 থেকে 2000 cm2/Vs |
|---|---|---|---|
| ভাঙ্গন ভোল্টেজ: | 600 থেকে 1200 V/μm | ব্যান্ডগ্যাপ: | 3.4 eV |
| শক্তি ঘনত্ব: | উচ্চ | স্যুইচিং গতি: | দ্রুত |
| সিলিওন স্তর তাপ পরিবাহিতা: | 150 থেকে 200 W/mK | সিলিকন স্তর ইলেকট্রন গতিশীলতা: | 1500 cm2/Vs |
| সিলিকন স্তর ব্যান্ডগ্যাপ: | 1.1 eV | সিলিকন স্তর পাওয়ার ঘনত্ব: | কম |
| বিশেষভাবে তুলে ধরা: | সিলিকন ওয়েফারে ৮ ইঞ্চি গ্যালিয়াম নাইট্রাইড,সিলিকন ওয়েফারে ২ ইঞ্চি গ্যালিয়াম নাইট্রাইড,সিলিকন ওয়েফারে ৪ ইঞ্চি গ্যালিয়াম নাইট্রাইড |
||
পণ্যের বর্ণনা
গ্যালিয়াম নাইট্রাইড সিলিকন ওয়েফারে GaN-on-Si 2,4,6সিএমওএস প্রযুক্তির জন্য 8 ইঞ্চি
সিলিকন ওয়েফারের সংক্ষিপ্তসার উপর গ্যালিয়াম নাইট্রাইড
গ্যালিয়াম নাইট্রাইড অন সিলিকন (GaN-on-Si) অর্ধপরিবাহী প্রযুক্তিতে একটি আশাব্যঞ্জক অগ্রগতি প্রতিনিধিত্ব করে,গ্যালিয়াম নাইট্রাইড (গ্যান) এর সুবিধাজনক বৈশিষ্ট্যগুলি সিলিকন এর ব্যয়বহুল সাবস্ট্র্যাটের সাথে একত্রিত করেএই সংক্ষিপ্ত বিবরণে অর্ধপরিবাহী শিল্পে GaN-on-Si ওয়েফারগুলির মূল বৈশিষ্ট্য এবং সম্ভাব্য অ্যাপ্লিকেশনগুলি অনুসন্ধান করা হয়েছে।
GaN-on-Si ওয়েফারগুলি GaN এর উচ্চতর তাপীয় এবং বৈদ্যুতিক বৈশিষ্ট্যগুলিকে কাজে লাগায়, যা পারফরম্যান্স এবং দক্ষতার দিক থেকে প্রচলিত সিলিকন ডিভাইসগুলিকে ছাড়িয়ে যায়।সিলিকন সাবস্ট্র্যাটে গ্যানের সংহতকরণ সাফিরের মতো অন্যান্য সাবস্ট্র্যাটের তুলনায় উন্নত তাপ পরিবাহিতা প্রদান করে, উচ্চ-শক্তি অ্যাপ্লিকেশনগুলিতে উন্নত শক্তি পরিচালনার ক্ষমতা এবং হ্রাস তাপ অপচয় অবদান।
নির্ভরযোগ্য এবং দক্ষ ইলেকট্রনিক ডিভাইস অর্জনে সেমিকন্ডাক্টর উপাদানগুলির নির্বাচন একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।দীর্ঘদিন ধরে শিল্পে আধিপত্য বিস্তার করেছে কিন্তু আধুনিক ইলেকট্রনিক্সের ক্রমবর্ধমান কঠোর চাহিদা পূরণে চ্যালেঞ্জের মুখোমুখিGaN-on-Si একটি কার্যকর বিকল্প হিসাবে আবির্ভূত হয়, যা উচ্চ ভাঙ্গন ভোল্টেজ, উচ্চ ইলেকট্রন গতিশীলতা,এবং বিদ্যমান সিলিকন উত্পাদন প্রক্রিয়াগুলির সাথে সামঞ্জস্যপূর্ণ.
সিমুলেশন এবং বিশ্লেষণের সরঞ্জামগুলি GaN-on-Si ওয়েফারগুলির বৈদ্যুতিক এবং তাপীয় বৈশিষ্ট্যগুলি মূল্যায়ন করার জন্য গুরুত্বপূর্ণ, যা ডিজাইনারদের ডিভাইসের কর্মক্ষমতা এবং দক্ষতা অনুকূল করতে সহায়তা করে।এই সংক্ষিপ্ত বিবরণ অর্ধপরিবাহী উত্পাদন মধ্যে উপাদান নির্বাচন গুরুত্ব জোর দেয়, পরবর্তী প্রজন্মের পাওয়ার ইলেকট্রনিক্স, এলইডি আলো এবং ওয়্যারলেস যোগাযোগ ডিভাইসের জন্য গ্যান-অন-সিকে প্রতিশ্রুতিবদ্ধ প্রার্থী হিসাবে তুলে ধরেছে।
উপসংহারে, GaN-on-Si ওয়েফারগুলি GaN এর পারফরম্যান্স সুবিধাগুলি এবং সিলিকন উত্পাদন স্কেলযোগ্যতার একটি আকর্ষণীয় সিঙ্ক্রোনাইজেশন সরবরাহ করে,আধুনিক প্রযুক্তি প্রয়োগের ক্রমবর্ধমান চাহিদা মেটাতে সক্ষম উন্নত অর্ধপরিবাহী ডিভাইসের পথ প্রশস্ত করা.
সিলিকন ওয়েফারের বৈশিষ্ট্যগুলির উপর গ্যালিয়াম নাইট্রাইড
সিলিকন (GaN-on-Si) ওয়েফারে গ্যালিয়াম নাইট্রাইডের বৈশিষ্ট্যগুলির মধ্যে রয়েছেঃ
-
বৈদ্যুতিক বৈশিষ্ট্য:
- উচ্চ ইলেকট্রন গতিশীলতা: GaN-on-Si উচ্চ ইলেকট্রন গতিশীলতা প্রদর্শন করে, যা পাওয়ার ডিভাইসে দ্রুত সুইচিং গতি এবং কম অন-প্রতিরোধের অনুমতি দেয়।
- উচ্চ ভাঙ্গন ভোল্টেজঃ গ্যান-অন-সি ডিভাইসগুলি প্রচলিত সিলিকন ডিভাইসের তুলনায় উচ্চতর ভোল্টেজ সহ্য করতে পারে, যা তাদের উচ্চ-শক্তি অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
-
তাপীয় বৈশিষ্ট্য:
- উন্নত তাপ পরিবাহিতাঃ সিলিকন সাবস্ট্র্যাটগুলি সাফিরের তুলনায় আরও ভাল তাপ পরিবাহিতা সরবরাহ করে, গ্যাস-অন-সি ডিভাইসগুলির তাপ অপসারণ এবং নির্ভরযোগ্যতা উন্নত করে।
- তাপীয় প্রতিরোধের হ্রাসঃ নিম্ন তাপীয় প্রতিরোধের ফলে তাপ দক্ষতার ব্যবস্থাপনা সম্ভব হয়, যা উচ্চ-শক্তির অপারেশনের অধীনে ডিভাইসের কর্মক্ষমতা এবং দীর্ঘায়ু বজায় রাখার জন্য গুরুত্বপূর্ণ।
-
উপাদান সামঞ্জস্য এবং সংহতকরণ:
- সিলিকন উত্পাদন প্রক্রিয়াগুলির সাথে সামঞ্জস্যঃ বিদ্যমান সিলিকন প্রক্রিয়াকরণ সুবিধা ব্যবহার করে GaN-on-Si ওয়েফার তৈরি করা যেতে পারে,ব্যয়-কার্যকর উত্পাদন এবং প্রধানধারার অর্ধপরিবাহী উত্পাদনে সংহতকরণকে সক্ষম করে.
- ইন্টিগ্রেশন ক্ষমতাঃ সিলিকন ভিত্তিক সার্কিটগুলির সাথে GaN ডিভাইসগুলিকে একীভূত করার ক্ষমতা ডিজাইনের নমনীয়তা বাড়ায় এবং জটিল ইন্টিগ্রেটেড সিস্টেমগুলির বিকাশকে সক্ষম করে।
-
অপটিক্যাল এবং শারীরিক বৈশিষ্ট্য:
- দৃশ্যমান আলোর জন্য স্বচ্ছতাঃ গ্যান-অন-সিআই উপকরণগুলি দৃশ্যমান বর্ণালীতে স্বচ্ছ হতে পারে, যা এগুলিকে এলইডি এবং ফটোডেটেক্টরগুলির মতো অপটোইলেকট্রনিক অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
- যান্ত্রিক স্থিতিশীলতা: গ্যান-অন-সি-ওয়েফার যান্ত্রিক স্থিতিশীলতা প্রদান করে, যা বিভিন্ন অপারেটিং অবস্থার মধ্যে ডিভাইসের অখণ্ডতা এবং কর্মক্ষমতা বজায় রাখার জন্য গুরুত্বপূর্ণ।
| প্রোডাক্ট স্পেসিফিকেশন | |
| পয়েন্ট | গ্যান-অন-সি |
| ৪ ইঞ্চি ৬ ইঞ্চি ৮ ইঞ্চি ১২ ইঞ্চি | |
| এপি-লেয়ারের বেধ | <4um |
| গড় প্রভাবশালী শীর্ষ তরঙ্গদৈর্ঘ্য | 405-425nm 445-465nm,515-535nm |
| এফডব্লিউএইচএম | নীল/প্রায়-ইউভি জন্য <২৫ এনএম, সবুজের জন্য <৪৫ এনএম |
| ওয়েফার বোল | <৫০ এমএম |
সিলিকন ওয়েফারের প্রয়োগে গ্যালিয়াম নাইট্রাইড
-
পাওয়ার ইলেকট্রনিক্স: GaN-on-Si ওয়েফারগুলি উচ্চ-ফ্রিকোয়েন্সি এবং উচ্চ-শক্তি ডিভাইস যেমন আরএফ এম্প্লিফায়ার, পাওয়ার কনভার্টার এবং পাওয়ার সাপ্লাইগুলিতে ব্যবহৃত হয়। তারা উচ্চতর দক্ষতা, হ্রাস আকার,এবং ঐতিহ্যগত সিলিকন ভিত্তিক ডিভাইসের তুলনায় উন্নত তাপ ব্যবস্থাপনা.
-
এলইডি আলো: সাধারণ আলো, অটোমোবাইল আলো এবং ডিসপ্লেগুলির জন্য এলইডি (লাইট ইমিটিং ডায়োড) উত্পাদনে GaN-on-Si উপাদানগুলি ব্যবহার করা হয়। তারা উন্নত উজ্জ্বলতা, শক্তি দক্ষতা প্রদান করে,এবং প্রচলিত এলইডিগুলির তুলনায় দীর্ঘায়ু.
-
ওয়্যারলেস যোগাযোগ: GaN-on-Si ডিভাইসগুলি 5G নেটওয়ার্ক এবং রাডার অ্যাপ্লিকেশন সহ উচ্চ গতির ওয়্যারলেস যোগাযোগ সিস্টেমে ব্যবহৃত হয়।তাদের উচ্চ-ফ্রিকোয়েন্সি পারফরম্যান্স এবং কম গোলমাল বৈশিষ্ট্যগুলি তাদের এই চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে.
-
সৌরশক্তি: শক্তি রূপান্তর ও সঞ্চয়স্থানে খরচ কমানোর জন্য সৌর চ্যানেলগুলিতে ব্যবহারের জন্য GaN-on-Si প্রযুক্তি অনুসন্ধান করা হচ্ছে।
-
ভোক্তা ইলেকট্রনিক্স: GaN-on-Si বিভিন্ন ভোক্তা ইলেকট্রনিক ডিভাইস যেমন পাওয়ার অ্যাডাপ্টার, চার্জার এবং ইনভার্টারগুলিতে তাদের কমপ্যাক্ট আকার, উচ্চ দক্ষতা এবং দ্রুত চার্জিং সক্ষমতার কারণে সংহত করা হয়।
-
অটোমোটিভ: GaN-on-Si ওয়েফারগুলি বৈদ্যুতিক যানবাহন (EVs) সহ অটোমোটিভ অ্যাপ্লিকেশনগুলিতে আকর্ষণ অর্জন করছে, যেখানে তারা দক্ষ শক্তি রূপান্তর এবং পরিচালনার জন্য পাওয়ার ইলেকট্রনিক্সে ব্যবহৃত হয়।
-
চিকিৎসা সরঞ্জাম: GaN-on-Si প্রযুক্তির নির্ভরযোগ্যতা, কার্যকারিতা এবং উচ্চ-ফ্রিকোয়েন্সি সংকেত পরিচালনা করার দক্ষতার জন্য মেডিকেল ডিভাইসে ব্যবহৃত হয়,ডায়াগনস্টিক ইমেজিং এবং থেরাপিউটিক সরঞ্জামগুলির অগ্রগতিতে অবদান.
-
শিল্প অ্যাপ্লিকেশন: GaN-on-Si ডিভাইসগুলি শিল্প অটোমেশন, রোবোটিক্স এবং পাওয়ার সাপ্লাইগুলিতে অ্যাপ্লিকেশন খুঁজে পায়, যেখানে উচ্চ দক্ষতা এবং নির্ভরযোগ্যতা সমালোচনামূলক।
সামগ্রিকভাবে, GaN-on-Si ওয়েফারগুলি বিভিন্ন উচ্চ-পারফরম্যান্স সেমিকন্ডাক্টর অ্যাপ্লিকেশনগুলির জন্য একটি বহুমুখী প্ল্যাটফর্ম সরবরাহ করে, শক্তি দক্ষতা, যোগাযোগ প্রযুক্তি,এবং ভোক্তা ইলেকট্রনিক্স.

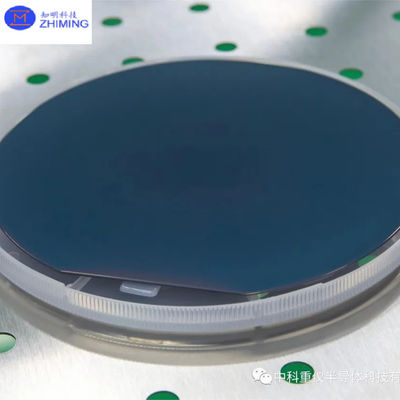

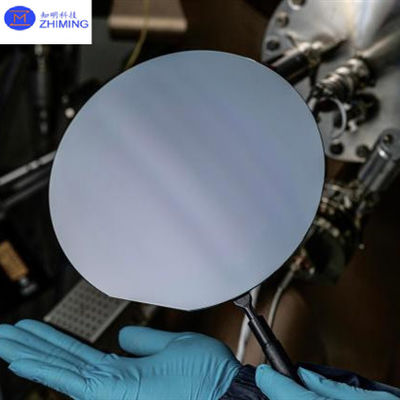

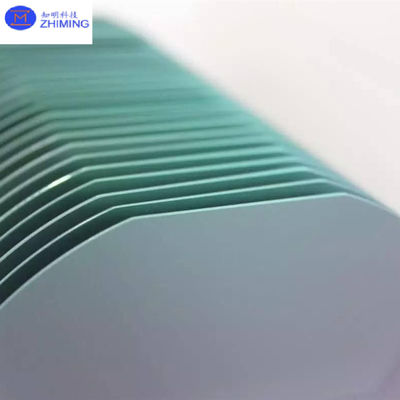

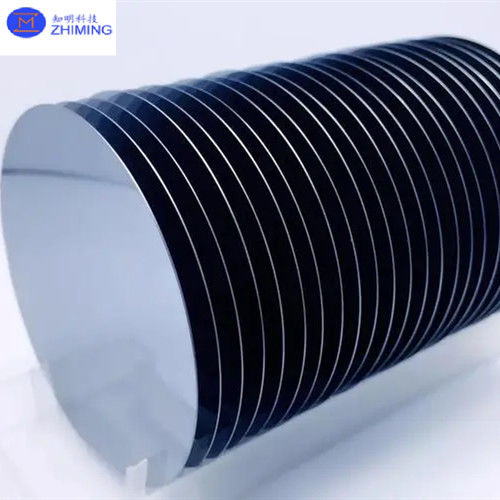

সিলিকন ওয়েফারের ছবিতে ZMSH গ্যালিয়াম নাইট্রাইড
সিলিকন ওয়েফারের প্রশ্নোত্তরে গ্যালিয়াম নাইট্রাইড
গ্যালিয়াম নাইট্রাইড কি?
গ্যালিয়াম নাইট্রাইড অন সিলিকন (GaN-on-Si) একটি অর্ধপরিবাহী প্রযুক্তিকে বোঝায় যেখানে গ্যালিয়াম নাইট্রাইড (GaN) একটি সিলিকন (Si) সাবস্ট্র্যাটে উত্থিত হয়।এই ইন্টিগ্রেশন বিভিন্ন ইলেকট্রনিক এবং optoelectronic অ্যাপ্লিকেশন উন্নত কর্মক্ষমতা অর্জন করতে উভয় উপকরণ অনন্য বৈশিষ্ট্য একত্রিত.
GaN-on-Si সম্পর্কে মূল পয়েন্টঃ
-
উপাদান সংমিশ্রণ: GaN তার বিস্তৃত ব্যান্ডগ্যাপ এবং উচ্চ ইলেকট্রন গতিশীলতার জন্য পরিচিত, এটি উচ্চ শক্তি এবং উচ্চ ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।প্রতিষ্ঠিত উত্পাদন প্রক্রিয়া সহ একটি ব্যয়বহুল সাবস্ট্র্যাট সরবরাহ করে.
-
সুবিধা: সিলিকন সাবস্ট্র্যাটে GaN একীভূত করা বেশ কয়েকটি সুবিধা প্রদান করেঃ
- খরচ দক্ষতা: বিদ্যমান সিলিকন উত্পাদন সুবিধাগুলি ব্যবহার করে সাফির বা সিলিকন কার্বাইড সাবস্ট্র্যাট ব্যবহারের তুলনায় উত্পাদন ব্যয় হ্রাস পায়।
- তাপীয় ব্যবস্থাপনা: অন্যান্য উপকরণগুলির তুলনায় সিলিকন সাবস্ট্রেটগুলির উত্তাপ পরিবাহিতা ভাল, GaN ডিভাইসগুলি থেকে তাপ অপসারণে সহায়তা করে।
- স্কেলযোগ্যতা: GaN-on-Si প্রযুক্তি সম্ভাব্যভাবে অর্ধপরিবাহী শিল্পে সিলিকন এর স্কেলাবিলিটি এবং অবকাঠামো থেকে উপকৃত হতে পারে।
সিলিকনের চেয়ে গ্যালিয়াম নাইট্রাইডের সুবিধা কি?
গ্যালিয়াম নাইট্রাইড (GaN) সিলিকন (Si) এর তুলনায় বেশ কয়েকটি সুবিধা প্রদান করে, বিশেষ করে কিছু উচ্চ-কার্যকারিতা অ্যাপ্লিকেশনগুলিতেঃ
-
প্রশস্ত ব্যান্ডগ্যাপ: সিলিকন (১.১ eV) এর তুলনায় GaN এর ব্যান্ডগ্যাপ বেশি (প্রায় ৩.৪ eV) ।এই বৈশিষ্ট্যটি GaN ডিভাইসগুলিকে উল্লেখযোগ্য ফুটো প্রবাহ ছাড়াই উচ্চতর ভোল্টেজ এবং তাপমাত্রায় কাজ করার অনুমতি দেয়, যা তাদেরকে উচ্চ-শক্তির অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
-
উচ্চ ইলেকট্রন গতিশীলতা: GaN সিলিকনের তুলনায় উচ্চতর ইলেকট্রন গতিশীলতা প্রদর্শন করে, যার অর্থ ইলেকট্রনগুলি উপাদানটির মাধ্যমে দ্রুত গতিতে চলতে পারে।এই বৈশিষ্ট্যটি ইলেকট্রনিক ডিভাইসগুলিতে দ্রুত সুইচিং গতি এবং কম অন প্রতিরোধের ফলাফল দেয়, যা উচ্চতর দক্ষতা এবং কম শক্তি হ্রাস করে।
-
উচ্চ ব্রেকডাউন ভোল্টেজ: GaN ডিভাইসগুলি সিলিকনের তুলনায় উচ্চতর ভাঙ্গন ভোল্টেজ সহ্য করতে পারে। এটি পাওয়ার ইলেকট্রনিক্স অ্যাপ্লিকেশনগুলিতে বিশেষভাবে সুবিধাজনক যেখানে ডিভাইসগুলিকে উচ্চ ভোল্টেজ এবং স্রোত পরিচালনা করতে হবে।
-
উচ্চ ফ্রিকোয়েন্সি অপারেশন: এর উচ্চ ইলেকট্রন গতিশীলতা এবং কম পরজীবী ক্যাপাসিট্যান্সের কারণে, GaN ডিভাইসগুলি সিলিকন ভিত্তিক ডিভাইসের তুলনায় অনেক বেশি ফ্রিকোয়েন্সিতে কাজ করতে পারে।এই GaN আরএফ পরিবর্ধক অ্যাপ্লিকেশন জন্য আদর্শ তোলে, উচ্চ-ফ্রিকোয়েন্সি পাওয়ার কনভার্টার, এবং ওয়্যারলেস যোগাযোগ ব্যবস্থা (যেমন, 5G নেটওয়ার্ক) ।
-
ক্ষুদ্রীকরণ এবং দক্ষতা: GaN ডিভাইসগুলি সাধারণত সিলিকন ডিভাইসের তুলনায় কম ক্ষতি এবং উচ্চতর দক্ষতা প্রদর্শন করে, এমনকি ছোট আকারের ক্ষেত্রেও। এটি কমপ্যাক্ট, হালকা ওজনের,এবং শক্তি-কার্যকর ইলেকট্রনিক ও পাওয়ার সিস্টেম.
-
তাপীয় ব্যবস্থাপনা: যদিও সিলিকন ভাল তাপ পরিবাহিতা আছে, GaN আরও কার্যকরভাবে তাপ dissipate করতে পারেন,বিশেষ করে যখন এটি সিলিকন কার্বাইড (সিআইসি) বা এমনকি সিলিকন নিজেই GaN-on-Si প্রযুক্তিতে উপযুক্ত সাবস্ট্র্যাটগুলির সাথে সংহত করা হয়.
-
সিলিকন প্রযুক্তির সাথে একীকরণ: বিদ্যমান সিলিকন উত্পাদন অবকাঠামো ব্যবহার করে সিলিকন সাবস্ট্র্যাটগুলিতে GaN চাষ করা যেতে পারে।এই সংহতকরণ সম্ভাব্যভাবে উৎপাদন ব্যয় হ্রাস করে এবং বড় আকারের অর্ধপরিবাহী উত্পাদনের জন্য স্কেলযোগ্যতা বাড়ায়.
-
অ্যাপ্লিকেশন: GaN বিশেষ করে পাওয়ার ইলেকট্রনিক্স, LED আলো, আরএফ / মাইক্রোওয়েভ ডিভাইস এবং অটোমোবাইল ইলেকট্রনিক্সের মতো অ্যাপ্লিকেশনগুলিতে পছন্দ করা হয়,যেখানে এর বৈশিষ্ট্যগুলির অনন্য সংমিশ্রণ উচ্চতর পারফরম্যান্স সক্ষম করে, দক্ষতা, এবং নির্ভরযোগ্যতা।
সংক্ষেপে, গ্যালিয়াম নাইট্রাইড (GaN) সিলিকন (Si) এর তুলনায় বেশ কয়েকটি সুস্পষ্ট সুবিধা প্রদান করে, বিশেষ করে উচ্চ-শক্তি, উচ্চ-ফ্রিকোয়েন্সি এবং দক্ষতা-সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে,বিভিন্ন কাটিয়া প্রান্ত প্রযুক্তির মধ্যে তার গ্রহণ চালানো.
