বিস্তারিত তথ্য |
|||
বাইরের ব্যাস (OD): | 25 - 100 উম | ন্যূনতম উচ্চতা: | ~২x ওডি |
---|---|---|---|
প্রকার: | মাধ্যমে এবং অন্ধ | ওয়েফার সাইজ: | 300 মিমি পর্যন্ত |
প্যানেলের আকার: | ৫১৫ x ৫১৫ মিমি পর্যন্ত | বেধ (মিমি): | 0.1 ¢ ০7 |
উপাদান: | BF33 JGS1 JGS2 রৌপ্য | Min. মিন. thickness বেধ: | 0.3 মিমি |
আকৃতির মাধ্যমে: | সোজা | ||
বিশেষভাবে তুলে ধরা: | প্যাকেজিং সাফাইর কর্নিং গ্লাস,সেন্সর সাফাইর কর্ন গ্লাস উত্পাদন,JGS1 JGS2 সাফাইর কার্নিং গ্লাস |
পণ্যের বর্ণনা

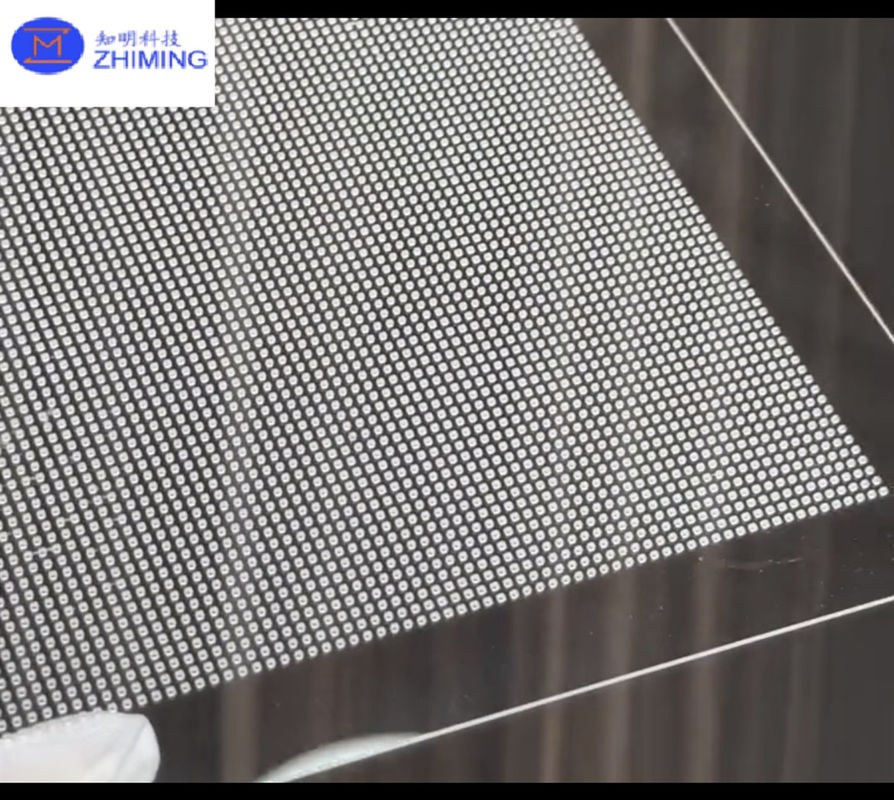

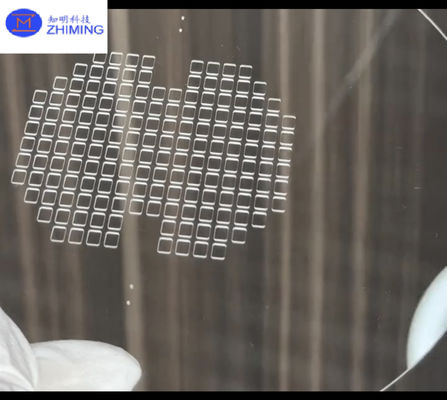

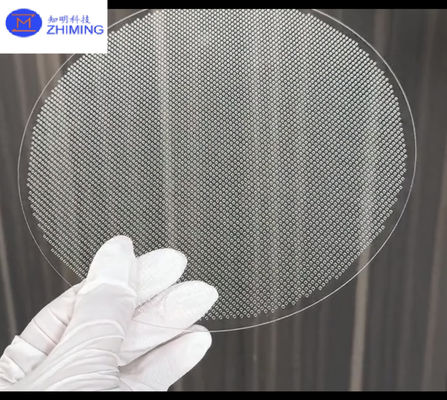

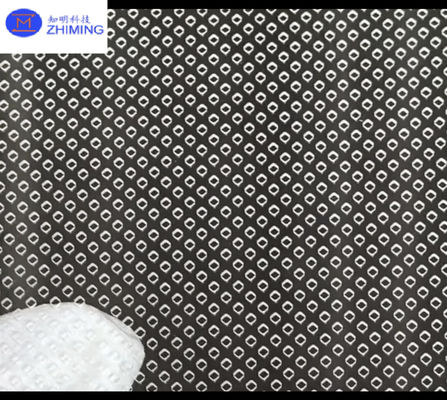

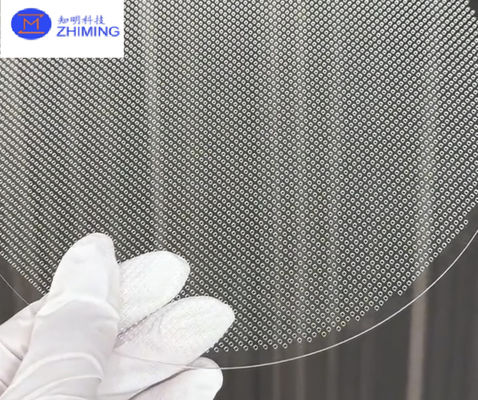

সেন্সর উত্পাদন এবং প্যাকেজিংয়ের জন্য JGS1 JGS2 এর জন্য গ্লাস ভিয়াসের মাধ্যমে (TGV) সাফির কর্নিং গ্লাস
পণ্য সংক্ষিপ্ত বিবরণ
আমাদের থ্রু-গ্লাস ভায়াস (টিজিভি) প্রযুক্তি জেজিএস১, জেজিএস২, সাফির এবং কর্নিং গ্লাসের মতো প্রিমিয়াম উপকরণ ব্যবহার করে সেন্সর তৈরি এবং প্যাকেজিংয়ের জন্য একটি উদ্ভাবনী সমাধান সরবরাহ করে।এই প্রযুক্তি কর্মক্ষমতা উন্নত করার জন্য ডিজাইন করা হয়অটোমোটিভ, এয়ারস্পেস, মেডিকেল এবং কনজিউমার ইলেকট্রনিক্স সহ বিভিন্ন শিল্পে ব্যবহৃত সেন্সরগুলির নির্ভরযোগ্যতা এবং সংহতকরণের ক্ষমতা।
পণ্যের বৈশিষ্ট্য
থ্রু-গ্লাস ভায়াস (টিজিভি) কমপ্যাক্ট ইন্টারকানেকশন সমাধান সরবরাহ করে ডিভাইস মিনিয়াটুরাইজেশন সক্ষম করে। এই প্রযুক্তি সিলিকন ওয়েফারগুলির সাথে অ্যানোডিক লিঙ্কিং সমর্থন করে,একটি অ-আঠালো প্রক্রিয়া সরবরাহ করে যা বহির্গ্যাস সমস্যাগুলি দূর করে, এটি সংবেদনশীল অ্যাপ্লিকেশনের জন্য বিশেষভাবে উপযুক্ত করে তোলে। টিজিভিগুলি উচ্চতর উচ্চ-ফ্রিকোয়েন্সি বৈশিষ্ট্যগুলি প্রদর্শন করে, তাদের কম বিচ্যুতি ক্যাপাসিট্যান্সের কারণে তাদের আরএফ অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে,ন্যূনতম ইন্ডাক্ট্যান্সএই বৈশিষ্ট্যগুলি WL-CSP MEMS প্যাকেজিংয়ের জন্য TGV গুলিকে অত্যন্ত কার্যকর করে তোলে।
উপরন্তু, টিজিভি প্রযুক্তিটি 200 মিমি ওয়েফারে ± 20μm এর কম একটি ধ্রুবক পিচ বজায় রেখে, একটি সুনির্দিষ্ট মাধ্যমে পিচ সহনশীলতা নিশ্চিত করে। এই নির্ভুলতা এছাড়াও মাধ্যমে পিচ,যা ±20μm এর নিচে থাকে. টিজিভি 200 মিমি ব্যাস পর্যন্ত ওয়েফারগুলির সাথে ব্যবহারের জন্য অভিযোজিত, এর অ্যাপ্লিকেশন নমনীয়তা আরও বাড়িয়ে তোলে।
স্ট্যান্ডার্ড স্পেসিফিকেশন |
||
---|---|---|
উপাদান |
বোরফ্লোট ৩৩, SW-YY |
|
গ্লাসের আকার |
√φ২০০ মিমি |
|
ন্যূনতম বেধ |
0.৩ মিমি |
|
মিনি. ব্যাসার্ধ |
φ0.15 মিমি |
|
গর্তের আকারের সহনশীলতা |
±0.02 মিমি |
|
সর্বাধিক আকার অনুপাত |
১: ৫ |
|
উপকরণের মাধ্যমে |
সি, ডব্লিউ (টংস্টেন) |
|
হিমশীতলতার মাধ্যমে (He leak test) |
১x১০-৯বাবা3/s |
|
ভায়া-গ্লাস ফাঁক |
এসটিডি |
0μm ~3.0μm |
বিকল্প ১ |
0μm ~ 1.0μm |
|
বিকল্প ২ |
-3.0μm ~ 0μm |
|
আকৃতির মাধ্যমে |
সোজা |
|
গহ্বর প্রক্রিয়া |
উপলব্ধ |
|
ধাতবীকরণ প্রক্রিয়া |
উপলব্ধ |
|
বাম্প প্রক্রিয়া |
উপলব্ধ |
দ্রষ্টব্যঃ এগুলো স্ট্যান্ডার্ড স্পেসিফিকেশন।
উপরের বিষয়গুলো ছাড়া অন্য কোন বিষয়ে আপনার যদি কোন অনুরোধ থাকে, তাহলে দয়া করে আমাদের সাথে যোগাযোগ করুন।
গ্লাস ভায়াসের উৎপাদন
টিজিভি সাবস্ট্র্যাটগুলি লেজার এবং ইটচিং প্রযুক্তির সংমিশ্রণ ব্যবহার করে উত্পাদিত হয়।লেজার কাচের কাঠামোগত পরিবর্তন ঘটায়, যা পূর্ব নির্ধারিত অঞ্চলে এটিকে দুর্বল করে তোলে, যা এই পরিবর্তিত অঞ্চলে আশেপাশের উপাদানের তুলনায় দ্রুততর খোদাইয়ের হারকে অনুমতি দেয়। এই প্রক্রিয়াটিকে লেজার-প্ররোচিত খোদাই হিসাবে পরিচিত।এটা গ্লাস কোন ফাটল সৃষ্টি করে না এবং উভয় অন্ধ এবং গ্লাস মধ্যে vias মাধ্যমে সৃষ্টি সম্ভবউন্নত লেজার প্রক্রিয়াকরণ এবং ইটচিং কৌশলগুলি খুব উচ্চ আকার অনুপাত তৈরির অনুমতি দেয়।
কনিষ্ঠ কোণ:
হাই-পারফরম্যান্স কম্পিউটিং, পঞ্চম প্রজন্মের (5 জি) যোগাযোগ এবং ইন্টারনেট অব থিংস (আইওটি) অ্যাপ্লিকেশনগুলিতে ব্যান্ডউইথের ক্রমবর্ধমান চাহিদা 2.৫ ডি এবং ৩ ডি ইন্টারপোজারএই প্রযুক্তিগুলির জন্য উল্লম্ব আন্তঃসংযোগের জন্য কম উচ্চ-ফ্রিকোয়েন্সি ক্ষতি এবং গর্তের গভীরতা এবং মাত্রার উচ্চতর অনুপাতের প্রয়োজন, যার ফলে উচ্চ আকারের অনুপাতের সাথে টিজিভি ব্যবহারের প্রয়োজন হয়।অতিরিক্তভাবেএকটি নির্দিষ্ট এলাকায় উচ্চ ঘনত্বের ভায়াস অর্জনের জন্য প্রতিটি ভায়াসের ন্যূনতম স্থান দখল করার প্রয়োজন হয়। ফলস্বরূপ,এটি ছোট কোণ কোণের চাহিদা সৃষ্টি করে, কারণ বৃহত্তর খোলার কোণযুক্ত ভায়াসগুলি, বৃহত্তর কোপ কোণ দ্বারা চিহ্নিত, কম অনুকূল হয়ে ওঠে।
পণ্যের প্রয়োগ
নিম্নলিখিত ক্ষেত্রগুলিতে গ্লাস ভায়াস (টিজিভি) ব্যাপকভাবে ব্যবহৃত হয়ঃ
হাই-পারফরম্যান্স কম্পিউটিং: উচ্চ ব্যান্ডউইথ এবং কম লেটেন্সির চাহিদা পূরণ করা।
পঞ্চম প্রজন্মের যোগাযোগ (5G): উচ্চ-ফ্রিকোয়েন্সি সংকেত সংক্রমণ সমর্থন এবং উচ্চ-ফ্রিকোয়েন্সি ক্ষতি হ্রাস।
ইন্টারনেট অব থিংস (আইওটি): উচ্চ ঘনত্বের সংহতকরণ অর্জনের জন্য একাধিক ছোট ডিভাইস সংযুক্ত করা।
সেন্সর উৎপাদন ও প্যাকেজিং: ক্ষুদ্রীকরণ এবং উচ্চ নির্ভুলতা উল্লম্ব আন্তঃসংযোগের জন্য সেন্সর প্রযুক্তিতে ব্যবহৃত হয়।
এই অ্যাপ্লিকেশনগুলির জন্য আধুনিক প্রযুক্তির জটিল চাহিদা মেটাতে উচ্চ আকারের অনুপাত এবং উচ্চ ঘনত্বের সাথে টিজিভি প্রয়োজন।
প্রশ্নোত্তর
টিজিভি প্রযুক্তির মাধ্যমে কাচের মধ্য দিয়ে কী চলছে?
গ্লাসের মাধ্যমে (টিজিভি) প্রযুক্তি একটি মাইক্রোফ্যাব্রিকেশন কৌশল যা একটি গ্লাস সাবস্ট্র্যাটের মাধ্যমে উল্লম্ব বৈদ্যুতিক সংযোগ তৈরি করতে ব্যবহৃত হয়।এই প্রযুক্তি উন্নত ইলেকট্রনিক প্যাকেজিং এবং interposer অ্যাপ্লিকেশন জন্য অপরিহার্য, যেখানে এটি বিভিন্ন ইলেকট্রনিক উপাদানকে উচ্চ ঘনত্ব এবং নির্ভুলতার সাথে একীভূত করতে সক্ষম করে।
সেমিকন্ডাক্টরে টিজিভি কি?
অর্ধপরিবাহী শিল্পে, গ্লাসের মাধ্যমে (টিজিভি) প্রযুক্তিটি একটি গ্লাস সাবস্ট্র্যাটের মাধ্যমে উল্লম্ব বৈদ্যুতিক সংযোগ তৈরির একটি পদ্ধতিকে বোঝায়।এই কৌশলটি বিশেষত উচ্চ ঘনত্বের ইন্টিগ্রেশন প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য মূল্যবান, উচ্চ-ফ্রিকোয়েন্সি পারফরম্যান্স, এবং উন্নত তাপীয় এবং যান্ত্রিক স্থিতিশীলতা।
