বিস্তারিত তথ্য |
|||
| উপাদান: | অপটিকাল গ্রেড লিনবো 3 ওয়েফস | কুরি টেম্প: | 1142 ± 2.0 ℃ ℃ |
|---|---|---|---|
| কাটিং কোণ: | X/Y/Z ইত্যাদি | ব্যাস/আকার: | 2 "/3"/4 "/6"/8 " |
| টিটিভি: | <3µm | প্যাকেজ: | প্রতি বাক্সে 25 পিসি |
| বিশেষভাবে তুলে ধরা: | উচ্চ ফ্রিকোয়েন্সি LiNbO3 ক্রিস্টাল ইঙ্গোট,SAW LiNbO3 ক্রিস্টাল ইঙ্গোট,উচ্চ ফ্রিকোয়েন্সি SAW LiNbO3 ক্রিস্টাল ইঙ্গোট |
||
পণ্যের বর্ণনা

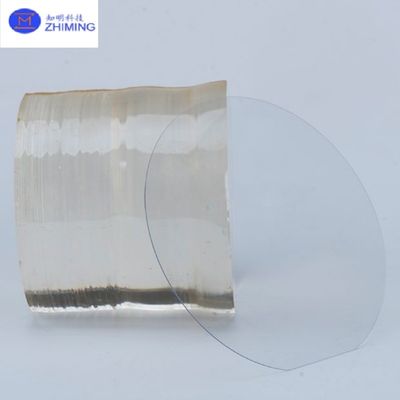

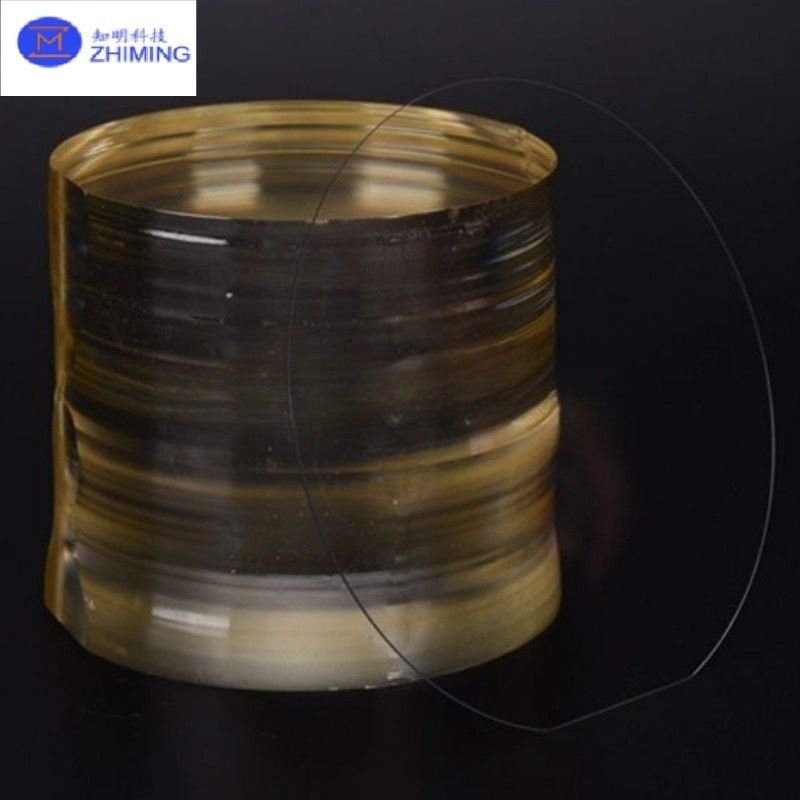

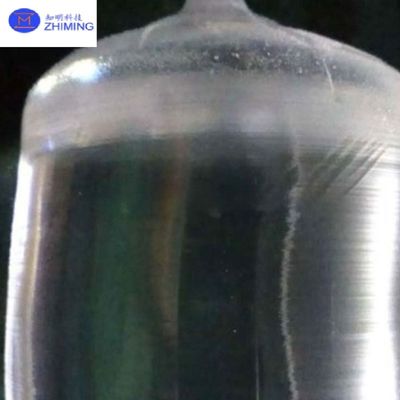

লিথিয়াম নিওবেট (LiNbO3) ক্রিস্টাল EO/PO উপাদান টেলিযোগাযোগ প্রতিরক্ষা উচ্চ-ফ্রিকোয়েন্সি SAW
পরিচয় করিয়ে দিন
লিথিয়াম নিওবেট (এলএন) একটি ফেরো ইলেকট্রিক উপাদান যা চমৎকার ইলেক্ট্রো-অপটিক, অ-রৈখিক এবং পাইজো-ইলেকট্রিক বৈশিষ্ট্যযুক্ত।
লিথিয়াম নিওবেট স্ফটিকগুলি অপটিক্যাল ওয়েভগাইড, মোবাইল ফোন, পাইজো ইলেকট্রিক সেন্সর, অপটিক্যাল মডুলেটর এবং অন্যান্য বিভিন্ন রৈখিক এবং অ-রৈখিক অপটিক্যাল অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় উপকরণ।
লিথিয়াম নিওবেট (এলএন) এর প্রাথমিক প্রয়োগ টেলিযোগাযোগ সরঞ্জামগুলির জন্য পৃষ্ঠের শাব্দ তরঙ্গ (এসএডাব্লু) ডিভাইসে।
ভয়েস এবং ডেটা যোগাযোগের ক্ষেত্রে, শব্দ এবং হস্তক্ষেপ প্রতিরোধের জন্য যোগাযোগ সরঞ্জামগুলিতে ফিল্টার হিসাবে SAW ফিল্টার এবং SAW ডুপ্লেক্সারগুলির মতো SAW ডিভাইসগুলি ইনস্টল করা হয়।লিথিয়াম নিওবেট (এলএন) স্ফটিকগুলি অপটিক্যাল অ্যাপ্লিকেশনগুলিতেও ব্যবহৃত হয়.
লিথিয়াম নিওবেট (LiNbO3) একটি ফেরো ইলেকট্রিক উপাদান যা বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত। এর বহুমুখিতা অভ্যন্তরীণ উপাদানের অসামান্য ইলেক্ট্রো-অপটিক, অ-রৈখিক,এবং পাইজো ইলেকট্রিক বৈশিষ্ট্যএলএন-এর বড় ইলেক্ট্রো-অপটিক উপকরণগুলির মধ্যে ইনফ্রারেড অপটিক্যাল মডুলেশন এবং কিউ-সুইচিং অন্তর্ভুক্ত রয়েছে।
LiNbO3 এর বৃহত অ-রৈখিক d সহগ ব্যবহারকারী অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে অপটিক্যাল পরামিতিগত দোলন, সুসংগত ইনফ্রারেড তরঙ্গদৈর্ঘ্য তৈরির জন্য পার্থক্য-ফ্রিকোয়েন্সি মিশ্রণ,এবং দ্বিতীয় হারমোনিক প্রজন্ম.
এর পাইজো ইলেকট্রিক বৈশিষ্ট্যগুলি ব্যবহার করে অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে অতিস্বনক ট্রান্সডুসার এবং এসএও ডিভাইস।
স্পেসিফিকেশন
| উপাদান | অপটিক্যাল গ্রেডLiNbO3 ওয়েফ | |
| কুরি টেম্প | ১১৪২±২.০°সি | |
| কাটার কোণ | X/Y/Z ইত্যাদি | |
| ব্যাসার্ধ/আকার | ২/৩"/৪"/৬"/৮" | |
| টোল ((±) | < ০.২০ মিমি | |
| বেধ | 0.১ ~ ০.৫ মিমি বা তার বেশি | |
| প্রাথমিক ফ্ল্যাট | 16 মিমি/22 মিমি /32 মিমি | |
| টিটিভি | ৩μm | |
| নমস্কার | -৩০ | |
| ওয়ার্প | <৪০ μm | |
| ওরিয়েন্টেশন ফ্ল্যাট | সবগুলোই পাওয়া যায় | |
| পৃষ্ঠের ধরন | একপাশের পোলিশ / ডাবল সাইড পোলিশ | |
| পোলিশ পাশ Ra | < ০.৫ এনএম | |
| এস/ডি | ২০/১০ | |
| প্রান্তিক মানদণ্ড | R=0.2mm অথবা বুলনস | |
| অপটিক্যাল ডোপড | অপটিক্যাল গ্রেড LN< ওয়েফারের জন্য Fe/Zn/MgO ইত্যাদি | |
| ওয়েফারের পৃষ্ঠের মানদণ্ড | প্রতিচ্ছবি সূচক | No=2.2878/Ne=2.2033 @632nm তরঙ্গদৈর্ঘ্য |
| দূষণ, | কোনটিই | |
| কণা ¢>0.3 μm | <= ৩০ | |
| স্ক্র্যাচ, চিপিং | কোনটিই | |
| ত্রুটি | কোন প্রান্ত ফাটল, স্ক্র্যাচ, সিজ চিহ্ন, দাগ | |
| প্যাকেজ | Qty/ওয়েফার বক্স | প্রতি বাক্সে ২৫ পিসি |
সম্পত্তি
তাপীয় বৈশিষ্ট্য
তাপীয় দৃষ্টিকোণ থেকে, লিথিয়াম নিওবেট (LiNbO3) স্ফটিকগুলি দুর্দান্ত স্থিতিশীলতা প্রদর্শন করে। তাদের একটি উচ্চ কুরি তাপমাত্রা রয়েছে (~ 1142 °C),যার মানে তারা উচ্চ তাপমাত্রায়ও পিজো ইলেকট্রিক বৈশিষ্ট্য বজায় রাখেএই তাপীয় স্থিতিশীলতা উচ্চ তাপমাত্রার অবস্থার অধীনে নির্ভরযোগ্য কার্যকারিতা নিশ্চিত করে, উচ্চ তাপমাত্রার অ্যাপ্লিকেশনগুলিতে তাদের ব্যবহারিকতা বৃদ্ধি করে।
যান্ত্রিক বৈশিষ্ট্য
যান্ত্রিকভাবে, লিথিয়াম নিওবেট তুলনামূলকভাবে শক্ত এবং টেকসই। স্ফটিকটির মোহস কঠোরতা প্রায় 5, যা গ্লাস বা দাঁতের এনামেলের সাথে তুলনীয়।এই বৈশিষ্ট্য তার শারীরিক চাপের প্রতিরোধ ক্ষমতা বাড়ায়, যা যান্ত্রিক দৃঢ়তা প্রয়োজন অ্যাপ্লিকেশন জন্য এটি আদর্শ করে তোলে।
অ্যাকোস্টো-অপটিক বৈশিষ্ট্য
লিথিয়াম নিওবেট স্ফটিকগুলি উচ্চ অ্যাকোস্টো-অপটিক উপসংহারের দ্বারা চিহ্নিত একটি অসাধারণ অ্যাকোস্টো-অপটিক বৈশিষ্ট্য প্রদর্শন করে। এই স্ফটিকগুলি কার্যকরভাবে অ্যাকোস্টিক এবং অপটিক তরঙ্গগুলিকে একত্রিত করতে পারে,শব্দ দ্বারা হালকা মডুলেশন সক্ষমএই বৈশিষ্ট্যটি অ্যাকোস্টো-অপটিক ডিভাইসে ব্যাপকভাবে কাজে লাগানো হয়।
ফেরো ইলেকট্রিক বৈশিষ্ট্য
LiNbO3 একটি ফেরো ইলেকট্রিক স্ফটিক, যার অর্থ এটি স্বতঃস্ফূর্তভাবে মেরুকৃত ডোমেন প্রদর্শন করে যা একটি বহিরাগত বৈদ্যুতিক ক্ষেত্র দ্বারা পুনরায় নির্দেশিত হতে পারে। এই বৈশিষ্ট্যটি মেমরি ডিভাইসে ব্যবহার করা হয়,ইলেক্ট্রো-অপটিক মডুলার, এবং অন্যান্য অ্যাপ্লিকেশনের জন্য পোলারাইজেশনের সুনির্দিষ্ট নিয়ন্ত্রণ প্রয়োজন।
শারীরিক বৈশিষ্ট্য
লিথিয়াম নিওবেট স্ফটিকগুলির একটি সমালোচনামূলক বৈশিষ্ট্য হ'ল তাদের উল্লেখযোগ্য অপটিকাল অ-রৈখিকতা, যা অপটিক্সে তাদের বিস্তৃত ব্যবহারের ভিত্তিতে রয়েছে। স্ফটিকগুলি দ্বি-বিভ্রান্তিও প্রদর্শন করে,অভ্যন্তরীণ আলো দুটি অর্টোগোনাল পোলারিজড বিম্বে বিভক্ত করে.
রাসায়নিক বৈশিষ্ট্য
LiNbO3 চমৎকার রাসায়নিক স্থিতিশীলতা প্রদর্শন করে, যা এটি বিভিন্ন অ্যাপ্লিকেশনের জন্য অত্যন্ত আকর্ষণীয় করে তোলে। এটি জল এবং অন্যান্য রাসায়নিকের প্রতি শক্তিশালী প্রতিরোধ ক্ষমতা প্রদর্শন করে,এমন পরিবেশে ব্যবহারের অনুমতি দেয় যেখানে রাসায়নিক প্রতিরোধের প্রয়োজনীয়তা রয়েছে.
বৈদ্যুতিক বৈশিষ্ট্য
লিথিয়াম নিওবেট একটি পাইজো ইলেকট্রিক উপাদান হিসাবে যান্ত্রিক চাপকে বৈদ্যুতিক চার্জে রূপান্তর করে। এই বৈশিষ্ট্যটি সেন্সর এবং ট্রান্সডুসারগুলির মতো ডিভাইসে ব্যবহার করা হয়।
অপটিক্যাল প্রোপার্টি
লিথিয়াম নিওবেট স্ফটিকগুলির দুর্দান্ত অপটিক্যাল বৈশিষ্ট্য রয়েছে, যার মধ্যে দৃশ্যমান থেকে মাঝারি ইনফ্রারেড বর্ণালী ব্যাপ্তি জুড়ে উচ্চ সংক্রমণ রয়েছে।এই প্রশস্ত ট্রান্সমিশন উইন্ডো অপটিক্যাল অ্যাপ্লিকেশন একটি কেন্দ্রীয় ভূমিকা পালন করে, যা কার্যকরভাবে আলোর বিস্তার এবং মিথস্ক্রিয়াকে সক্ষম করে।
লিথিয়াম নিওবেট (LiNbO3) এর ব্যবহার
পাইজো ইলেকট্রিক অ্যাপ্লিকেশন
লিথিয়াম নিওবেট স্ফটিক তাদের উচ্চ কুরি তাপমাত্রার কারণে অসাধারণ পাইজো ইলেকট্রিক পারফরম্যান্স প্রদর্শন করে,
পাইজো ইলেকট্রিকের নিম্ন তাপমাত্রা সহগ, উচ্চ ইলেক্ট্রো-মেকানিক্যাল কপলিং সহগ, কম ডায়েলেক্ট্রিক ক্ষতি, স্থিতিশীল পদার্থ-রাসায়নিক বৈশিষ্ট্য, চমৎকার যন্ত্রপাতি,এবং বড় আকারের উত্পাদন ক্ষমতাকোয়ার্টজের মতো প্রচলিত পাইজো ইলেকট্রিক উপকরণগুলির তুলনায় লিথিয়াম নিওবেটের উচ্চতর শব্দ গতি রয়েছে, যা উচ্চ-ফ্রিকোয়েন্সি ডিভাইসগুলির বিকাশকে সক্ষম করে।
এই বৈশিষ্ট্যগুলি লিথিয়াম নিওবেটকে রেজোনেটর, ট্রান্সডুসার, বিলম্ব লাইন, ফিল্টার এবং অন্যান্য উপাদানগুলির জন্য উপযুক্ত করে তোলে।অ্যাপ্লিকেশনগুলি মোবাইল যোগাযোগের মতো বেসামরিক ক্ষেত্র জুড়ে ছড়িয়ে পড়ে, উপগ্রহ যোগাযোগ, ডিজিটাল সিগন্যাল প্রক্রিয়াকরণ, টেলিভিশন, সম্প্রচার, রাডার এবং রিমোট সেন্সিং, পাশাপাশি বৈদ্যুতিন প্রতিরোধ ব্যবস্থা, ফিউজ সহ সামরিক ক্ষেত্র,এবং গাইডেন্স সিস্টেম.
অপটিক্যাল অ্যাপ্লিকেশন
তার পাইজো ইলেকট্রিক বৈশিষ্ট্য ছাড়াও, লিথিয়াম নিওবেট (LiNbO3) স্ফটিক সমৃদ্ধ ফটো ইলেকট্রিক প্রভাব প্রদর্শন,ইলেকট্রো-অপটিক প্রভাব এবং অ-রৈখিক অপটিক প্রভাব বিশেষভাবে বিশিষ্ট এবং ব্যাপকভাবে ব্যবহৃত হচ্ছেউপরন্তু, LiNbO3 স্ফটিকগুলি প্রোটন এক্সচেঞ্জ বা টাইটানিয়াম ছড়িয়ে দেওয়ার মাধ্যমে উচ্চমানের অপটিক্যাল তরঙ্গদর্শকগুলিতে তৈরি করা যেতে পারে এবং পোলিং বিপরীতের মাধ্যমে পর্যায়ক্রমে পোলড স্ফটিকগুলি তৈরি করা যেতে পারে।এই ক্ষমতা তাদের ইলেক্ট্রো-অপটিক মডুলেটরগুলিতে প্রয়োগ করতে সক্ষম করে ।, ফেজ মডুলেটর, ইন্টিগ্রেটেড অপটিক্যাল সুইচ, ইলেক্ট্রো-অপটিক্যাল কিউ-সুইচ, ইলেক্ট্রো-অপটিক্যাল ডিফ্লেক্টর, হাই ভোল্টেজ সেন্সর, ওয়েভফ্রন্ট সেন্সিং,অপটিক্যাল প্যারামিটারিক ওসিলেটর এছাড়াও, LiNbO3-ভিত্তিক উপাদান যেমন দ্বি-বিভক্ত কিল প্রিজম, হলোগ্রাফিক অপটিক্যাল ডিভাইস, ইনফ্রারেড পাইরো ইলেকট্রিক ডিটেক্টর,এবং এরবিয়াম-ডোপড ওয়েভগাইড লেজারও রিপোর্ট করা হয়েছে.
প্রশ্নোত্তর
প্রশ্ন 1: লিথিয়াম নিওবেট (LiNbO3) কী? এর মূল বৈশিষ্ট্যগুলি কী কী?
এ১:
লিথিয়াম নিওবেট (LiNbO3) একটি ফেরো ইলেকট্রিক উপাদান যার মূল বৈশিষ্ট্যঃ
ইলেক্ট্রো-অপটিক এফেক্টঃ উচ্চ গতির অপটিক্যাল মডুলারগুলির জন্য হালকা নিয়ন্ত্রণ সক্ষম করে।
অ-রৈখিক অপটিক্সঃ ফ্রিকোয়েন্সি রূপান্তর সমর্থন করে (যেমন, দ্বিতীয় হারমোনিক প্রজন্ম) ।
পাইজো ইলেকট্রিক এফেক্ট: যান্ত্রিক চাপকে সেন্সরের জন্য বৈদ্যুতিক সংকেতে রূপান্তর করে।
উচ্চ কিউরি তাপমাত্রা (~ ১১৪২ °C): চরম অবস্থার অধীনে স্থিতিশীল।
বিস্তৃত অপটিকাল স্বচ্ছতাঃ ৪০০ এনএম (দৃশ্যমান) থেকে ৫ মাইক্রন (মধ্য ইনফ্রারেড) পর্যন্ত কার্যকর।
প্রশ্ন ২ঃ লিথিয়াম নিওবেটের প্রধান ব্যবহার কি?
এ২:
প্রধান অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ
অপটিক্যাল কমিউনিকেশন: মডুলার, তরঙ্গদৈর্ঘ্য বিভাজন মাল্টিপ্লেক্সার।
অ-রৈখিক অপটিক্সঃ লেজার (ওপিও, এসএইচজি), অপটিক্যাল পরামিতি কম্পন।
পাইজো ইলেকট্রিক ডিভাইসঃ SAW ফিল্টার, অতিস্বনক ট্রান্সডুসার।
ইলেক্ট্রো-অপটিক ডিভাইস: কিউ-সুইচ, ফোটনিক সুইচ।
প্রতিরক্ষা ও মহাকাশঃ রাডার, ইলেকট্রনিক প্রতিরোধ ব্যবস্থা, বিকিরণ সনাক্তকারী যন্ত্র।
প্রশ্ন 3: লিথিয়াম নিওবেট কি?
এ১৩:
লিথিয়াম নিওবেট (LiNbO3) একটি বৈদ্যুতিন-অপটিক, পিয়েজো ইলেকট্রিক এবং অ-রৈখিক অপটিক বৈশিষ্ট্যযুক্ত একটি ferroelectric উপাদান। এটি অপটিক্যাল যোগাযোগ, সেন্সর এবং লেজার ডিভাইসে ব্যাপকভাবে ব্যবহৃত হয়।
