বিস্তারিত তথ্য |
|||
| Operating Wavelength: | 1000 nm ± 20 | Insertion Loss: | ≤ 4.0 |
|---|---|---|---|
| Pigtail Polarization Extinction Ratio: | ≥ 20 | Optical Return Loss: | -45 |
| Operating Frequency: | DC~100M | Half-Wave Voltage, Vπ: | ≤ 3.0 |
| RF Impedance: | 1M | RF Interface: | SMA |
| বিশেষভাবে তুলে ধরা: | 1000 এনএম ফেজ মডুলেটর,ফাইবার সেন্সিং ফেজ মডুলেটর |
||
পণ্যের বর্ণনা

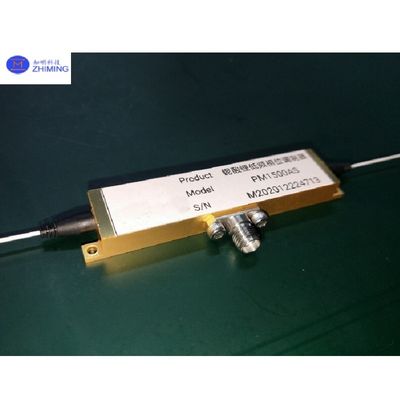

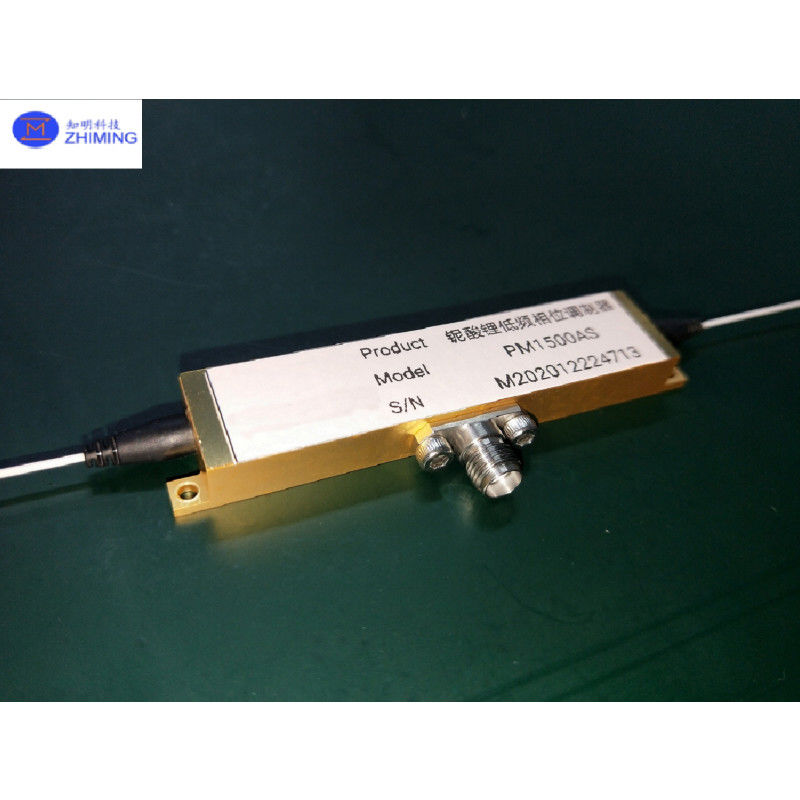

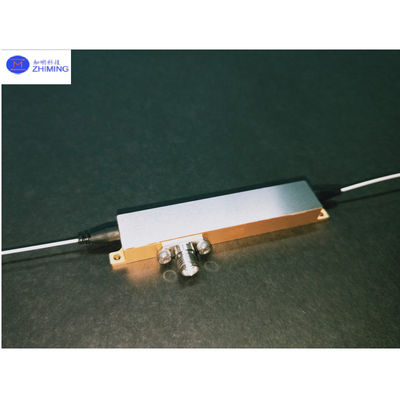

পণ্যের ভূমিকা
সোজা অপটিক্যাল ওয়েভগাইডের উপর ভিত্তি করে একটি ফেজ মডুলেটর ডিভাইসে প্রয়োগ করা বৈদ্যুতিক সংকেতগুলির মাধ্যমে আলোর তরঙ্গের ফেজকে মডুলেট করতে পারে। 1000nm তরঙ্গদৈর্ঘ্যের জন্য,আমরা একক-পোলারাইজেশন অপটিক্যাল ওয়েভগাইড (প্রোটন-আদান-প্রদান তরঙ্গগাইড) সরবরাহ করি যা অ্যানিলড প্রোটন এক্সচেঞ্জ (এপিই) প্রযুক্তি ব্যবহার করে তৈরি করা হয়, যা একটি উচ্চ অপটিক্যাল শক্তি থ্রেশহোল্ড এবং চমৎকার মেরুকরণ স্থিতিশীলতা প্রদর্শন করে।
1000nm ফেজ মডুলেটরটি অপারেটিং ফ্রিকোয়েন্সির উপর নির্ভর করে নিম্ন-ফ্রিকোয়েন্সি ফেজ মডুলেটর (যেমন, 100MHz) এবং উচ্চ-ফ্রিকোয়েন্সি ফেজ মডুলেটর (যেমন, 1GHz) এ শ্রেণিবদ্ধ করা যেতে পারে।
নিম্ন-ফ্রিকোয়েন্সির ফেজ মডুলেটরগুলি একটি উচ্চ প্রতিবন্ধকতা একত্রিত-ইলেক্ট্রোড মডুলেশন কাঠামো ব্যবহার করে, যা তাদের কম মডুলেশন ফ্রিকোয়েন্সি (যেমন, DC থেকে 100MHz) প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
উচ্চ-ফ্রিকোয়েন্সির ফেজ মডুলেটরগুলি একটি 50Ω প্রতিবন্ধকতা কোপ্লানার ভ্রমণ-তরঙ্গ ইলেক্ট্রোড কাঠামো ব্যবহার করে, উচ্চ মডুলেশন ফ্রিকোয়েন্সিগুলির জন্য অনুকূলিত (যেমন, 1 ′′ 10GHz) ।
1000nm ফেজ মডুলেটারে কম সন্নিবেশ হ্রাস, কম ড্রাইভিং ভোল্টেজ এবং উচ্চ স্থিতিশীলতা রয়েছে, যা এটি ফাইবার অপটিক সেন্সিং, অপটিক্যাল যোগাযোগ,মাইক্রোওয়েভ ফোটনিক লিঙ্ক, লেজার কোহেরেন্ট রেম সংমিশ্রণ, এবং আরও অনেক কিছু।
কার্যকরী নীতি
মূল প্রক্রিয়াঃ ইলেক্ট্রো-অপটিক প্রভাব
যখন একটি বৈদ্যুতিক সংকেত মডুলেটরের ইলেকট্রোডে প্রয়োগ করা হয়, তখন এটি প্রোটন-আদান-প্রদান করা অপটিক্যাল তরঙ্গপথের মধ্যে একটি বৈদ্যুতিক ক্ষেত্র তৈরি করে (লিথিয়াম নিওবেটের মতো উপকরণ দিয়ে তৈরি) ।
এই বৈদ্যুতিক ক্ষেত্র তরঙ্গগুপ্তের বিচ্ছিন্নতা সূচক (আলোর বিস্তারের গতি নিয়ন্ত্রণকারী একটি বৈশিষ্ট্য) সামান্য পরিবর্তন করে।
আলোর তরঙ্গদর্শক মাধ্যমে ভ্রমণ হিসাবে, তার ফেজ প্রয়োগ ভোল্টেজ এবং ইলেক্ট্রোডের মিথস্ক্রিয়া দৈর্ঘ্য অনুপাতে স্থানান্তরিত হয়।
ফ্রিকোয়েন্সি রেঞ্জের জন্য ডিজাইন বৈচিত্র
- নিম্ন-ফ্রিকোয়েন্সির ফেজ মডুলেটর (যেমন, ১০০ মেগাহার্টজ):
এটি একটি একক ইলেকট্রোড কাঠামো ব্যবহার করে যেখানে ইলেকট্রোডটি সংক্ষিপ্ত এবং সহজ।
বৈদ্যুতিক ক্ষেত্রটি সমগ্র তরঙ্গপথকে অভিন্নভাবে প্রভাবিত করে, এটি ধীর বা স্ট্যাটিক সংকেতগুলির জন্য কার্যকর করে তোলে (উদাহরণস্বরূপ, DC থেকে 100MHz পর্যন্ত) ।
ফাইবার অপটিক সেন্সিং বা স্লো-টিউনিং সিস্টেমের মতো অ্যাপ্লিকেশনগুলিতে যথার্থ নিয়ন্ত্রণের জন্য আদর্শ।
- উচ্চ-ফ্রিকোয়েন্সির ফেজ মডুলেটর (যেমন, ১ গিগাহার্জ):
উচ্চ গতির ট্রান্সমিশন লাইনের মতো ডিজাইন করা একটি ভ্রমণ তরঙ্গ ইলেকট্রোড ব্যবহার করে (ইম্পেড্যান্স 50Ω এর সাথে মেলে) ।
বৈদ্যুতিক সংকেতটি আলোর তরঙ্গের সাথে সিঙ্ক্রোনাইজেশনে ইলেক্ট্রোড বরাবর ভ্রমণ করে, সংকেত বিলম্বের অসম্পূর্ণতা হ্রাস করে।
মাইক্রোওয়েভ ফোটনিক্স বা লেজার রাডারের মতো উচ্চ ফ্রিকোয়েন্সি অ্যাপ্লিকেশনের জন্য অতি দ্রুত ফেজ মডুলেশন সক্ষম করে।
প্রধান পারফরম্যান্স সুবিধা
হাই পাওয়ার হ্যান্ডলিংঃ অ্যানিলড প্রোটন এক্সচেঞ্জ (এপিই) তরঙ্গপথটি তীব্র লেজার শক্তির অধীনেও অপটিক্যাল ক্ষতির প্রতিরোধ করে।
স্থিতিশীল পোলারাইজেশনঃ তরঙ্গদর্শক কেবলমাত্র একটি পোলারাইজেশন সমর্থন করে, অবাঞ্ছিত পোলারাইজেশন স্থানান্তর থেকে হস্তক্ষেপ এড়ায়।
দক্ষতাঃ কম ড্রাইভিং ভোল্টেজ এবং ন্যূনতম অপটিক্যাল ক্ষতি শক্তি দক্ষ অপারেশন নিশ্চিত করে।
অ্যাপ্লিকেশন
ফাইবার অপটিক সেন্সিং
- ডিস্ট্রিবিউটেড অ্যাকোস্টিক/ভিব্রেশন সেন্সিং (ডিএএস/ডিভিএস):অবকাঠামো পর্যবেক্ষণের জন্য দীর্ঘ ফাইবার স্প্যানের (যেমন পাইপলাইন, রেলপথ) উপর কম্পন বা চাপের রিয়েল-টাইম সনাক্তকরণ সক্ষম করে।
অপটিক্যাল যোগাযোগ
- কোহেরেন্ট অপটিক্যাল ট্রান্সমিশনঃটেলিযোগাযোগ নেটওয়ার্কে উচ্চ ক্ষমতাসম্পন্ন ডেটা সংক্রমণের জন্য ফেজ-কোডেড মডুলেশন ফর্ম্যাটগুলি (যেমন, QPSK, 16-QAM) সমর্থন করে।
- লিডার সিস্টেম:উন্নত রেজোলিউশনের সাথে অটোমোটিভ / শিল্পের লিডারের জন্য ফেজ-ভিত্তিক রাশির স্টিয়ারিং বা ফ্রিকোয়েন্সি চিপিং সক্ষম করে।
- উপকারিতা:উচ্চ-ফ্রিকোয়েন্সি মডুলেটর (১০ গিগাহার্জ পর্যন্ত) পরবর্তী প্রজন্মের অপটিক্যাল লিঙ্কগুলিতে অতি দ্রুত সংকেত প্রক্রিয়াকরণকে সক্ষম করে।
মাইক্রোওয়েভ ফোটনিক্স
- মাইক্রোওয়েভ ফোটনিক লিঙ্কঃমাইক্রোওয়েভ সিগন্যালগুলিকে ন্যূনতম বিকৃতির সাথে অপটিকাল ডোমেইনে রূপান্তর করে, যা রাডার, উপগ্রহ যোগাযোগ এবং 5 জি / 6 জি ওয়্যারলেস সিস্টেমের জন্য গুরুত্বপূর্ণ।
- অপটিক্যাল সিগন্যাল প্রসেসিং:অ্যানালগ/আরএফ সিগন্যাল কন্ডিশনারের জন্য ফেজ-ভিত্তিক ফিল্টারিং, বিলম্ব লাইন বা ফ্রিকোয়েন্সি মিশ্রণকে সহজ করে তোলে।
- উপকারিতা:ট্রাভেলিং-ওয়েভ ইলেক্ট্রোড ডিজাইন উচ্চ-বিশ্বস্ততা আরএফ-অপটিক্যাল রূপান্তর জন্য বিস্তৃত ব্যান্ডউইথ এবং প্রতিবন্ধকতা ম্যাচিং নিশ্চিত করে।
লেজার সিস্টেম
- কোহেরেন্ট রশ্মি সংমিশ্রণঃশিল্প কাটিয়া বা প্রতিরক্ষা অ্যাপ্লিকেশনের জন্য উচ্চ-শক্তি, বিভাজন-সীমিত আউটপুট অর্জনের জন্য একাধিক লেজার বিম সিঙ্ক্রোনাইজ করে।
কোয়ান্টাম প্রযুক্তি
- কোয়ান্টাম কী বিতরণ (QKD):নিরাপদ কোয়ান্টাম যোগাযোগ প্রোটোকলের জন্য ফোটন ফেজ মডুলেট করে।
- অপটিক্যাল কোয়ান্টাম কম্পিউটিং:ইন্টিগ্রেটেড কোয়ান্টাম সার্কিটে ফোটনিক কিউবিট নিয়ন্ত্রণ করে।
- উপকারিতা:নিম্ন-ভোল্টেজ ড্রাইভ অপারেশন সিস্টেমের জটিলতা এবং শক্তি খরচ হ্রাস করে।
বায়োফোটনিক্স ও মেডিকেল ইমেজিং
- অপটিক্যাল কোহেরেন্স টমোগ্রাফি (ওসিটি):মেডিকেল ডায়াগনস্টিকের ক্ষেত্রে (যেমন, রেটিনাল স্ক্যান) ইমেজিং গভীরতা এবং রেজোলিউশন উন্নত করে।
- উপকারিতা:পোলারাইজেশন স্থিতিশীলতা জৈবিক টিস্যুতে ধারাবাহিক চিত্রের গুণমান নিশ্চিত করে।
টেকনিক্যাল স্পেসিফিকেশন
| শ্রেণী | প্যারামিটার | সাধারণ মূল্য | ইউনিট |
| অপটিক্যাল স্পেসিফিকেশন | ক্রিস্টাল ওরিয়েন্টেশন | এক্স-কাট Y-প্রসারিত লিথিয়াম নিওবেট, LiNbO3 | - ঠিক আছে। |
| ওয়েভগাইড তৈরি | প্রোটন বিনিময়, একক মেরুকরণ | - ঠিক আছে। | |
| অপারেটিং তরঙ্গদৈর্ঘ্য | 1000 nm ± 20 | এনএম | |
| সন্নিবেশ হ্রাস | ≤ ৪।0 | ডিবি | |
| পিগটেল পোলারাইজেশন এক্সটিঙ্কশন রেসিও | ≥ ২০ | ডিবি | |
| অপটিক্যাল রিটার্ন লস | -৪৫ | ডিবি | |
| বৈদ্যুতিক বিশেষ উল্লেখ | অপারেটিং ফ্রিকোয়েন্সি | ডিসি~১০০এম | হার্টজ |
| অর্ধ তরঙ্গ ভোল্টেজ, ভিপি | ≤ ৩।0 | V | |
| আরএফ প্রতিরোধ | ১ এম | Ω | |
| আরএফ ইন্টারফেস | এসএমএ | - ঠিক আছে। | |
| প্যাকেজ কনফিগারেশন | ইনপুট ফাইবার |
HI1060 সিঙ্গেল-মোড ফাইবার বা PM980XP পোলারাইজেশন-মেন্টেনিং (PM) ফাইবার |
- ঠিক আছে। |
| আউটপুট ফাইবার |
HI1060 সিঙ্গেল-মোড ফাইবার বা PM980XP পোলারাইজেশন-মেন্টেনিং (PM) ফাইবার |
- ঠিক আছে। | |
| প্যাকেজ হাউজিং | K5509,PM01 | - ঠিক আছে। |
| শ্রেণী | প্যারামিটার | সাধারণ মূল্য | ইউনিট | ||
| অপটিক্যাল স্পেসিফিকেশন | ক্রিস্টাল ওরিয়েন্টেশন | এক্স-কাট Y-প্রসারিত লিথিয়াম নিওবেট, LiNbO3 | - ঠিক আছে। | ||
| ওয়েভগাইড তৈরি | প্রোটন বিনিময়, একক মেরুকরণ | - ঠিক আছে। | |||
| অপারেটিং তরঙ্গদৈর্ঘ্য | ১৩০০ এনএম ± ২০ | এনএম | |||
| সন্নিবেশ হ্রাস | ≤ ৪।0 | ডিবি | |||
| পিগটেল পোলারাইজেশন এক্সটিঙ্কশন রেসিও | ≥ ২০ | ডিবি | |||
| অপটিক্যাল রিটার্ন লস | -৪৫ | ডিবি | |||
| বৈদ্যুতিক বিশেষ উল্লেখ | অপারেটিং ফ্রিকোয়েন্সি | 1.0 | 5.0 | 10.0 | গিগাহার্টজ |
| অর্ধ তরঙ্গ ভোল্টেজ, ভিপি | ≤ ৩।5 | ≤ ৪।0 | ≤ ৫0 | V | |
| আরএফ প্রতিরোধ | 50 | Ω | |||
| আরএফ ইন্টারফেস | এসএমএ | - ঠিক আছে। | |||
| প্যাকেজ কনফিগারেশন | ইনপুট ফাইবার |
HI1060 সিঙ্গেল-মোড ফাইবার বা PM980XP পোলারাইজেশন-মেন্টেনিং (PM) ফাইবার |
- ঠিক আছে। | ||
| আউটপুট ফাইবার |
HI1060 সিঙ্গেল-মোড ফাইবার বা PM980XP পোলারাইজেশন-মেন্টেনিং (PM) ফাইবার |
- ঠিক আছে। | |||
| প্যাকেজ হাউজিং | PM02 | - ঠিক আছে। | |||
| প্যারামিটার | সাধারণ মূল্য | ইউনিট |
| ইনপুট অপটিক্যাল পাওয়ার | ≤ ১০০(প্রোটন এক্সচেঞ্জ ওয়েভগাইড) | এম ডাব্লু |
| সর্বাধিক আরএফ পাওয়ার | ≤ ২০ | ডিবিএম |
| অপারেটিং তাপমাত্রা | ০ ~ +৭০ | °C |
| সংরক্ষণ তাপমাত্রা | -৪০ ~ +৮৫ | °C |
| ফাইবার বন্ড রেডিয়াম | ≥ ৫০ | মিমি |
কাস্টম আইটেম |
ঐচ্ছিক পরামিতি | নোট |
| নিম্ন সন্নিবেশ ক্ষতি | ≤ ৩.০ ডিবি | |
| নিম্ন অর্ধ তরঙ্গ ভোল্টেজ (Vπ) | ≤ ২.৫ ভোল্ট | শুধুমাত্র PM1000 সিরিজের জন্য উপলব্ধ |
| ফাইবার জ্যাকেট | কোনটিই নয় (খালি ফাইবার) | |
| ফাইবার সংযোগকারী | নগ্ন ফাইবার, এফসি/ইউপিসি, এলসি/পিসি, এপিসি ইত্যাদি। |
যান্ত্রিক অঙ্কন
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন:সাধারণ অ্যাপ্লিকেশন কি?
উঃফাইবার অপটিক সেন্সিং: ডিস্ট্রিবিউটেড অ্যাকোস্টিক সেন্সিং (ডিএএস), ইন্টারফেরোমেট্রিক পরিমাপ
LiDAR: উন্নত রেজোলিউশনের জন্য ফেজ-কোডেড ফ্রিকোয়েন্সি মডুলেশন
কোয়ান্টাম কমিউনিকেশনঃ কোয়ান্টাম কী ডিস্ট্রিবিউশনে (কিউকেডি) ফোটন ফেজ মডুলেশন
মাইক্রোওয়েভ ফোটনিক্সঃ রেডিও-ওভার-ফাইবার (RoF), রাডার সংকেত প্রক্রিয়াকরণ
প্রশ্ন:এর প্রধান সুবিধা কি?
উঃনিম্ন ড্রাইভিং ভোল্টেজ (হাফ ওয়েভ ভোল্টেজ Vπ ≤3.0V @100MHz)
উচ্চ মেরুকরণ স্থিতিশীলতা (অক্ষয় অনুপাত ≥20dB)
ব্রড ফ্রিকোয়েন্সি সামঞ্জস্য (নিম্ন-ফ্রিকোয়েন্সিঃ DC ₹ 100MHz; উচ্চ-ফ্রিকোয়েন্সিঃ ₹ 10GHz)
উচ্চ অপটিক্যাল পাওয়ার টোলারেন্স (ইনপুট পাওয়ার ≤100mW)
