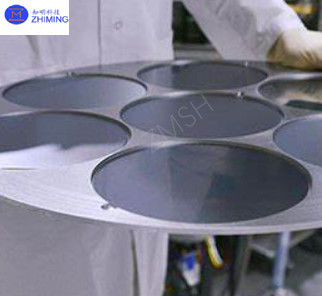

InAs Substrate 2 ইঞ্চি 3 ইঞ্চি 4 ইঞ্চি 5 ইঞ্চি 6 ইঞ্চি Un/S/Zn Type N/P Polished DSP/SSP
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | ZMSH |
| মডেল নম্বার: | ইন্ডিয়াম আর্সেনাইড (InAs) সাবস্ট্রেট |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 25 |
|---|---|
| মূল্য: | undetermined |
| প্যাকেজিং বিবরণ: | ফোমেড প্লাস্টিক + শক্ত কাগজ |
| ডেলিভারি সময়: | 2-4 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000PCS/সপ্তাহ |
|
বিস্তারিত তথ্য |
|||
| উপাদান: | ইন্ডিয়াম আর্সেনাইড (InAs) | ব্যান্ডগ্যাপ: | 0.354 eV (সরাসরি ব্যান্ডগ্যাপ 300 K এ) |
|---|---|---|---|
| ইলেক্ট্রন গতিশীলতা: | > 40,000 cm²/V·s (300 K), উচ্চ-গতির ইলেকট্রনিক ডিভাইস সক্ষম করে | কার্যকরী ভর: | ইলেক্ট্রন কার্যকর ভর: ~0.023 m₀ (মুক্ত ইলেকট্রন ভর) |
| জালি ধ্রুবক: | 6.058 Å, GaSb এবং InGaAs-এর মতো উপকরণের সাথে ভালভাবে মিলে গেছে | তাপ পরিবাহিতা: | ~0.27 W/cm·K এ 300 K |
| অভ্যন্তরীণ ক্যারিয়ার ঘনত্ব: | ~1.5 × 10¹⁶ cm⁻³ 300 K এ | প্রতিসরাঙ্ক: | ~3.51 (10 µm তরঙ্গদৈর্ঘ্যে) |
| বিশেষভাবে তুলে ধরা: | 5 ইঞ্চি ইনস সাবস্ট্র্যাট,6 ইঞ্চি ইনএস সাবস্ট্র্যাট,4 ইঞ্চি ইনএস সাবস্ট্র্যাট |
||

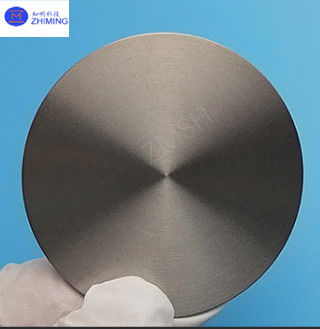

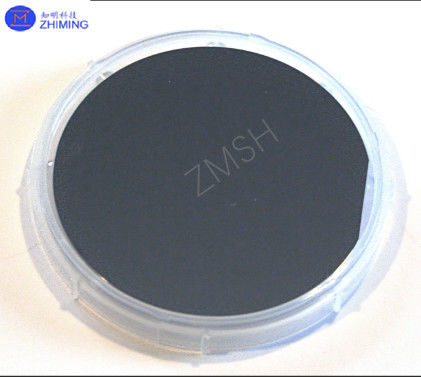

পণ্যের বর্ণনা
InAs সাবস্ট্র্যাট 2 ইঞ্চি 3 ইঞ্চি 4 ইঞ্চি 5 ইঞ্চি 6 ইঞ্চি Un/S/Zn টাইপ N/P DSP/SSP
ইন্ডিয়াম আর্সেনাইড (আইএনএ) সাবস্ট্র্যাটের বিচ্ছিন্নতা
ইন্ডিয়াম আর্সেনাইড (InAs) সাবস্ট্র্যাটগুলি তাদের বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্যগুলির অনন্য সংমিশ্রণের জন্য উন্নত অর্ধপরিবাহী প্রযুক্তির বিকাশে অপরিহার্য।একটি III-V যৌগিক অর্ধপরিবাহী হিসাবেInAs বিশেষ করে ঘরের তাপমাত্রায় 0.36 eV এর সংকীর্ণ ব্যান্ডগ্যাপের জন্য মূল্যবান, যা এটিকে ইনফ্রারেড বর্ণালীতে কার্যকরভাবে কাজ করার অনুমতি দেয়।এই InAs ইনফ্রারেড photodetectors জন্য একটি আদর্শ উপাদান করে তোলে, যেখানে ইনফ্রারেড বিকিরণের জন্য উচ্চ সংবেদনশীলতা প্রয়োজন। উপরন্তু, এর উচ্চ ইলেকট্রন গতিশীলতা দ্রুত চার্জ পরিবহন সক্ষম করে,যোগাযোগ ব্যবস্থা এবং উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলিতে ব্যবহৃত ট্রানজিস্টর এবং ইন্টিগ্রেটেড সার্কিটগুলির মতো উচ্চ-গতির ইলেকট্রনিক্সের জন্য এটি অত্যন্ত গুরুত্বপূর্ণ.
এছাড়াও, ইনএস কোয়ান্টাম প্রযুক্তির উদীয়মান ক্ষেত্রে একটি মূল ভূমিকা পালন করে। এর বৈশিষ্ট্যগুলি কোয়ান্টাম ডট এবং অন্যান্য ন্যানোস্ট্রাকচার তৈরির অনুমতি দেয়,যা কোয়ান্টাম ডিভাইসের বিকাশের জন্য গুরুত্বপূর্ণ, কোয়ান্টাম কম্পিউটিং এবং কোয়ান্টাম যোগাযোগ সিস্টেমের জন্য কিউবিট সহ। ইনপি এবং গ্যাএসের মতো অন্যান্য উপকরণগুলির সাথে ইনএএসকে সংহত করার ক্ষমতা এর বহুমুখিতা আরও বাড়িয়ে তোলে,লেজার ডায়োড এবং আলোক নির্গত ডায়োডের মতো অপটোইলেকট্রনিক ডিভাইসের জন্য উন্নত হেরোস্ট্রাকচার তৈরির দিকে পরিচালিত করে.
ইনএএস সাবস্ট্র্যাটের বৈশিষ্ট্য
1. সংকীর্ণ ব্যান্ডগ্যাপ
InAs রুম তাপমাত্রায় 0.354 eV এর একটি সরাসরি ব্যান্ডগ্যাপ আছে, যা দীর্ঘ তরঙ্গদৈর্ঘ্য ইনফ্রারেড (LWIR) সনাক্তকরণের জন্য এটি একটি চমৎকার উপাদান হিসাবে অবস্থান করে।এর সংকীর্ণ ব্যান্ডগ্যাপ কম শক্তির ফোটন সনাক্তকরণে উচ্চ সংবেদনশীলতা সক্ষম করেতাপীয় চিত্রায়ন এবং বর্ণনাকরণের ক্ষেত্রে অ্যাপ্লিকেশনগুলির জন্য এটি অত্যন্ত গুরুত্বপূর্ণ।
2উচ্চ ইলেকট্রন গতিশীলতা
InAs এর অন্যতম উল্লেখযোগ্য বৈশিষ্ট্য হল এর ব্যতিক্রমী ইলেকট্রন গতিশীলতা, যা ঘরের তাপমাত্রায় 40,000 cm2/V•s অতিক্রম করে।এই উচ্চ গতিশীলতা উচ্চ গতির এবং কম শক্তির ইলেকট্রনিক ডিভাইসগুলির বিকাশকে সহজতর করে, যেমন হাই-ইলেকট্রন-মোবিলিটি ট্রানজিস্টর (এইচইএমটি) এবং টেরাহার্টজ দোলক।
3. কম কার্যকর ভর
ইনএ-তে ইলেকট্রনগুলির কম কার্যকর ভর উচ্চ ক্যারিয়ার গতিশীলতা এবং হ্রাসিত ছড়িয়ে পড়ার দিকে পরিচালিত করে, এটি উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশন এবং কোয়ান্টাম পরিবহন গবেষণার জন্য আদর্শ করে তোলে।
4. চমৎকার গ্রিজ মিটিং
ইনএএস সাবস্ট্র্যাটগুলি অন্যান্য III-V উপকরণ যেমন গ্যালিয়াম অ্যান্টিমোনাইড (GaSb) এবং ইন্ডিয়াম গ্যালিয়াম আর্সেনাইড (InGaAs) এর সাথে ভাল গ্রিজ মেলে।এই সামঞ্জস্যতা heterostructures এবং multi-junction ডিভাইস উত্পাদন করতে সক্ষম, যা উন্নত অপ্টোইলেকট্রনিক অ্যাপ্লিকেশনের জন্য অত্যন্ত গুরুত্বপূর্ণ।
5শক্তিশালী ইনফ্রারেড প্রতিক্রিয়া
ইনএএস-এর ইনফ্রারেড স্পেকট্রামে শক্তিশালী শোষণ এবং নির্গমন এটিকে লেজার এবং ডিটেক্টরগুলির মতো ফোটনিক ডিভাইসগুলির জন্য একটি অনুকূল উপাদান করে তোলে যা 3-5 মাইক্রোমিটার এবং 8-12 মাইক্রোমিটার বর্ণালী অঞ্চলে কাজ করে।
| সম্পত্তি | বর্ণনা |
| ব্যান্ডগ্যাপ | 0.354 eV (৩০০ K এ সরাসরি ব্যান্ডগ্যাপ) |
| ইলেকট্রন গতিশীলতা | > ৪০,০০০ সিএম২/ভি·এস (৩০০ কে), উচ্চ গতির ইলেকট্রনিক ডিভাইস সক্ষম |
| কার্যকর ভর | ইলেকট্রন কার্যকরী ভরঃ ~০.০২৩ m0 (ফ্রি ইলেকট্রন ভর) |
| ল্যাটিস কনস্ট্যান্ট | 6.058 Å, GaSb এবং InGaAs এর মতো উপাদানগুলির সাথে ভালভাবে মেলে |
| তাপ পরিবাহিতা | ~ 0.27 W/cm·K 300 K এ |
| অভ্যন্তরীণ ক্যারিয়ার ঘনত্ব | ~১.৫ × ১০১৬ সেমি−৩ ৩০০ কে এ |
| প্রতিচ্ছবি সূচক | ~ ৩.৫১ (১০ মাইক্রন তরঙ্গদৈর্ঘ্যে) |
| ইনফ্রারেড প্রতিক্রিয়া | 3 ¢ 5 μm এবং 8 ¢ 12 μm পরিসরে তরঙ্গদৈর্ঘ্যের জন্য সংবেদনশীল |
| স্ফটিক গঠন | জিংক মিশ্রণ (মুখকেন্দ্রিক ঘন ঘন) |
| যান্ত্রিক বৈশিষ্ট্য | ভঙ্গুর এবং প্রক্রিয়াকরণের সময় সাবধানতা অবলম্বন প্রয়োজন |
| তাপীয় সম্প্রসারণ সহগ | ~4.6 × 10−6 /K 300 K এ |
| গলনাঙ্ক | ~942 °C |
ইনএ-সাবস্ট্র্যাটের উৎপাদন
1ক্রিস্টাল গ্রোথ
InAs সাবস্ট্র্যাটগুলি মূলত Czochralski (CZ) পদ্ধতি এবং উল্লম্ব গ্রেডিয়েন্ট ফ্রিজ (VGF) পদ্ধতির মতো কৌশল ব্যবহার করে উত্পাদিত হয়।এই পদ্ধতিগুলি ন্যূনতম ত্রুটি সহ উচ্চ মানের একক স্ফটিক নিশ্চিত করে.
-
Czochralski পদ্ধতি: এই প্রক্রিয়াতে, একটি বীজ স্ফটিক ইন্ডিয়াম এবং আর্সেনিকের একটি গলিত মিশ্রণে ডুবিয়ে দেওয়া হয়। বীজটি ধীরে ধীরে টানা হয় এবং ঘোরানো হয়, যার ফলে স্ফটিকটি স্তর দ্বারা স্তর বৃদ্ধি পায়।
-
উল্লম্ব গ্রেডিয়েন্ট ফ্রিজ: এই পদ্ধতিতে গলিত উপাদানটিকে নিয়ন্ত্রিত তাপীয় গ্রেডিয়েন্টে শক্ত করা হয়, যার ফলে কম বিচ্যুতির সাথে একটি অভিন্ন স্ফটিক কাঠামো পাওয়া যায়।
2. ওয়েফার প্রসেসিং
একবার স্ফটিকটি বেড়ে গেলে, এটি সুনির্দিষ্ট কাটার সরঞ্জাম ব্যবহার করে পছন্দসই বেধের ওয়েফারে কাটা হয়।ডিভাইস তৈরির জন্য প্রয়োজনীয়রাসায়নিক-মেকানিকাল পলিশিং (সিএমপি) প্রায়শই পৃষ্ঠের ত্রুটিগুলি সরিয়ে ফেলতে এবং সমতলতা বাড়ানোর জন্য ব্যবহৃত হয়।
3মান নিয়ন্ত্রণ
এক্স-রে ডিফ্রাকশন (এক্সআরডি), পারমাণবিক শক্তি মাইক্রোস্কোপি (এএফএম) এবং হল প্রভাব পরিমাপ সহ উন্নত চরিত্রায়ন কৌশলগুলি কাঠামোগত, বৈদ্যুতিক,এবং স্তরগুলির অপটিক্যাল গুণমান.
ইনএএস সাবস্ট্র্যাটের অ্যাপ্লিকেশন
1ইনফ্রারেড ডিটেক্টর
ইনএএস সাবস্ট্রেটগুলি ইনফ্রারেড ফটোডেটেক্টরগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষত তাপ চিত্র এবং পরিবেশগত পর্যবেক্ষণের জন্য।দীর্ঘ তরঙ্গদৈর্ঘ্যের ইনফ্রারেড আলো সনাক্ত করার ক্ষমতা তাদের প্রতিরক্ষা ক্ষেত্রে অপরিহার্য করে তোলে, জ্যোতির্বিজ্ঞান, এবং শিল্প পরিদর্শন।
2কোয়ান্টাম ডিভাইস
ইনএএস এর কম কার্যকর ভর এবং উচ্চ ইলেকট্রন গতিশীলতার কারণে কোয়ান্টাম ডিভাইসের জন্য একটি পছন্দের উপাদান। এটি কোয়ান্টাম কম্পিউটিং, ক্রিপ্টোগ্রাফি,এবং উন্নত ফোটনিক সার্কিট.
3হাই-স্পিড ইলেকট্রনিক্স
ইনএ এর উচ্চ ইলেকট্রন গতিশীলতা উচ্চ গতির ট্রানজিস্টরগুলির বিকাশকে সক্ষম করে, যার মধ্যে এইচইএমটি এবং হেটারোজংশন বাইপোলার ট্রানজিস্টর (এইচবিটি) রয়েছে।এই ডিভাইসগুলি ওয়্যারলেস যোগাযোগের অ্যাপ্লিকেশনের জন্য অত্যন্ত গুরুত্বপূর্ণ, রাডার সিস্টেম, এবং উচ্চ ফ্রিকোয়েন্সি এম্প্লিফায়ার।
4অপটোইলেকট্রনিক্স
ইনএএস সাবস্ট্রেটগুলি ইনফ্রারেড লেজার এবং হালকা নির্গত ডায়োড (এলইডি) তৈরিতে ব্যবহৃত হয়। এই ডিভাইসগুলি অপটিক্যাল যোগাযোগ, রিমোট সেন্সিং এবং চিকিত্সা নির্ণয়ের ক্ষেত্রে অ্যাপ্লিকেশন খুঁজে পায়।
5টেরাহার্টজ টেকনোলজিস
ইনএএস এর বৈশিষ্ট্যগুলি এটিকে টেরাহার্টজ বিকিরণ উত্স এবং ডিটেক্টরগুলির জন্য উপযুক্ত করে তোলে। টেরাহার্টজ প্রযুক্তিগুলি সুরক্ষা স্ক্রিনিং, অ-ধ্বংসাত্মক পরীক্ষা এবং জৈব চিকিৎসা ইমেজিংয়ে ক্রমবর্ধমানভাবে ব্যবহৃত হয়।
প্রশ্নোত্তর
প্রশ্ন: ইনএএস সাবস্ট্র্যাটের সুবিধা কি?
উঃ1উচ্চ সংবেদনশীলতাঃ ইনএসের ভিত্তিক ডিভাইসগুলি ইনফ্রারেড আলোর প্রতি দুর্দান্ত সংবেদনশীলতা প্রদর্শন করে, যা এগুলিকে কম আলোর অবস্থার জন্য আদর্শ করে তোলে।
2বহুমুখিতাঃ ইনএএস সাবস্ট্র্যাটগুলি বিভিন্ন III-V উপকরণগুলির সাথে একীভূত করা যেতে পারে, যা বহুমুখী এবং উচ্চ-কার্যকারিতা ডিভাইসগুলির নকশা সক্ষম করে।
3স্কেলযোগ্যতাঃ স্ফটিক বৃদ্ধির কৌশলগুলির অগ্রগতিতে আধুনিক অর্ধপরিবাহী উত্পাদনের চাহিদা পূরণের জন্য বড় ব্যাসের ইনএস ওয়েফার উত্পাদন করা সম্ভব হয়েছে।
ইন্ডিয়াম আর্সেনাইড (আইএনএ) এর স্তরগুলির সাথে কিছু অনুরূপ পণ্য
1গ্যালিয়াম আর্সেনাইড (গ্যাএস) সাবস্ট্র্যাট
- মূল বৈশিষ্ট্য: সরাসরি ব্যান্ডগ্যাপ (১.৪২ eV), উচ্চ ইলেকট্রন গতিশীলতা (~ ৮,৫০০ cm2/V·s), এবং চমৎকার তাপ পরিবাহিতা (~ ০.৫৫ W/cm·K) ।
- অ্যাপ্লিকেশন: উচ্চ-ফ্রিকোয়েন্সি ইলেকট্রনিক্স, সৌর কোষ এবং অপটোইলেকট্রনিক্স, যেমন এলইডি এবং লেজার ডায়োডগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
- সুবিধা: সুপ্রতিষ্ঠিত উত্পাদন প্রক্রিয়া, যা এটিকে অনেক অ্যাপ্লিকেশনের জন্য খরচ কার্যকর করে তোলে।
2ইন্ডিয়াম ফসফাইড (আইএনপি) সাবস্ট্র্যাট
- মূল বৈশিষ্ট্য: সরাসরি ব্যান্ডগ্যাপ (১.৩৪ eV), উচ্চ ইলেকট্রন গতিশীলতা (~ ৫,৪০০ cm2/V·s), এবং InGaAs এর সাথে চমৎকার গ্রিটস মেচিং।
- অ্যাপ্লিকেশন: উচ্চ গতির ফোটনিক ডিভাইস, অপটিক্যাল যোগাযোগ ব্যবস্থা এবং কোয়ান্টাম ক্যাসকেড লেজারের জন্য অপরিহার্য।
- সুবিধা: উচ্চ তাপ পরিবাহিতা এবং উচ্চ ক্ষমতা অ্যাপ্লিকেশন জন্য উপযুক্ত।
ট্যাগঃ #InAsSubstrate #সেমিকন্ডাক্টর সাবস্ট্র্যাট
