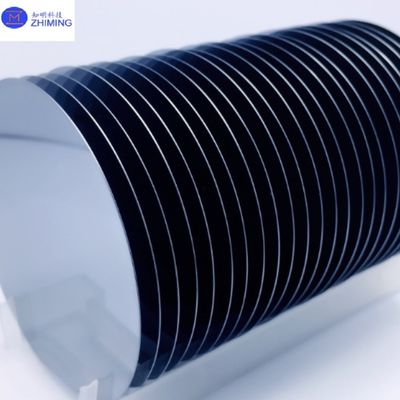

Si Wafer / Substrate 8-ইঞ্চি বেধ 675-775 μm, P/N টাইপ, ওরিয়েন্টেশন 111, ডাবল / সিঙ্গল সাইড পোলিশ

Si Wafer / Substrate 8-ইঞ্চি বেধ 675-775 μm, P/N টাইপ, ওরিয়েন্টেশন 111, ডাবল / সিঙ্গল সাইড পোলিশ

ব্র্যান্ডের নাম: ZMSH
মডেল নম্বর: এসআই ওয়াফার
অর্থ প্রদানের শর্তাবলী: টি/টি
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
ব্যাসার্ধ:
8 ইঞ্চি (200 মিমি)
ক্রিস্টাল ওরিয়েন্টেশন:
111
বেধ:
675 µm থেকে 775 µm
প্রতিরোধ ক্ষমতা:
1-1000 Ω·সেমি
ডোপিং টাইপ:
পি-টাইপ/এন-টাইপ
আরএমএস:
~1 এনএম
টিটিভি:
20 µm
তাপ পরিবাহিতা:
প্রায় ১৫০ W/m·K
অক্সিজেন ঘনত্ব:
~10 পিপিএম
বিশেষভাবে তুলে ধরা:

৮ ইঞ্চি সি ওয়েফার

,

ডাবল সাইড পোলিশ সি ওয়েফার

,

একপাশের পোলিশ সি ওয়াফার

পণ্যের বিবরণ

8 ইঞ্চি সি ওয়েফার সি সাবস্ট্র্যাট 111 পোলিশিং পি টাইপ এন টাইপ মাইক্রো-ইলেক্ট্রো-মেকানিক্যাল সিস্টেম (এমইএমএস) বা পাওয়ার সেমিকন্ডাক্টর ডিভাইস বা অপটিক্যাল উপাদান এবং সেন্সরগুলির জন্য সেমিকন্ডাক্টর



৮ ইঞ্চি সিলিকন ওয়েফার (111) ক্রিস্টাল ওরিয়েন্টেশন সহ



৮ ইঞ্চি সিলিকন ওয়েফার (111) ক্রিস্টাল ওরিয়েন্টেশনের সাথে সেমিকন্ডাক্টর শিল্পে একটি গুরুত্বপূর্ণ উপাদান, যেমন পাওয়ার ইলেকট্রনিক্সের মতো উন্নত অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়,মাইক্রো ইলেক্ট্রোমেকানিক্যাল সিস্টেম (এমইএমএস)এই ওয়েফারটি উচ্চ বিশুদ্ধ সিলিকন থেকে তৈরি এবং এর অনন্য (111) স্ফটিক দৃষ্টিভঙ্গি নির্দিষ্ট বৈদ্যুতিক, যান্ত্রিক,এবং তাপীয় বৈশিষ্ট্য যা বিশেষ অর্ধপরিবাহী প্রক্রিয়া এবং ডিভাইস ডিজাইনের জন্য প্রয়োজনীয়.

সিলিকন ওয়েফার কি?

একটি সিলিকন ওয়েফার হল উচ্চ বিশুদ্ধ সিলিকন স্ফটিক থেকে তৈরি একটি পাতলা, সমতল ডিস্ক। এটি ইন্টিগ্রেটেড সার্কিট (আইসি) এবং অন্যান্য অর্ধপরিবাহী ডিভাইসগুলির উত্পাদনের জন্য বেস সাবস্ট্র্যাট হিসাবে কাজ করে।ওয়েফারটি অক্সিডেশনের মতো বিভিন্ন প্রক্রিয়াজাতকরণের পর্যায়ে পড়ে, ফটোলিথোগ্রাফি, ইটচিং, এবং ডোপিং জটিল সার্কিট তৈরি করতে যা ইলেকট্রনিক ডিভাইসের বিস্তৃত ব্যবহার করা হয়।

ক্রিস্টাল ওরিয়েন্টেশন এবং এর গুরুত্ব

দ্য একটি সিলিকন ওয়েফারের স্ফটিক দিকনির্দেশনাটি স্ফটিক গ্রিডের সিলিকন পরমাণুর বিন্যাসকে বোঝায়। এটি সাধারণত মিলার সূচকগুলির দ্বারা প্রতিনিধিত্ব করা হয়, যেমন (100), (110) এবং (111) ।সিলিকন ওয়েফারে (111) ওরিয়েন্টেশনের অর্থ হল যে ক্রমবর্ধমান ক্রিস্টাল কাঠামোর মধ্যে অ্যাটমগুলি একটি নির্দিষ্ট দিকের মধ্যে সারিবদ্ধ করা হয়।এই দৃষ্টিভঙ্গি উল্লেখযোগ্যভাবে ওয়েফারের শারীরিক বৈশিষ্ট্যগুলিকে প্রভাবিত করে, যেমন পৃষ্ঠ শক্তি, খোদাই বৈশিষ্ট্য এবং ক্যারিয়ার গতিশীলতা, যা ডিভাইসের কর্মক্ষমতা অপ্টিমাইজ করার জন্য গুরুত্বপূর্ণ।

(১১১) ক্রিস্টাল ওরিয়েন্টেশনের সুবিধাঃ

  1. উন্নত বৈদ্যুতিক বৈশিষ্ট্য: (111) ওরিয়েন্টেশন সাধারণত ভাল তাপ পরিবাহিতা এবং বৈদ্যুতিক কর্মক্ষমতা প্রদান করে, বিশেষ করে পাওয়ার সেমিকন্ডাক্টর ডিভাইসে।
  2. পাওয়ার ডিভাইসের জন্য অপ্টিমাইজড: (111) ওয়েফার ওরিয়েন্টেশনটি তার উচ্চ ভাঙ্গন ভোল্টেজ, চমৎকার তাপ অপসারণ এবং উচ্চ ভোল্টেজের অধীনে স্থিতিশীলতার কারণে পাওয়ার সেমিকন্ডাক্টর ডিভাইসে পছন্দ করা হয়।
  3. উন্নত তাপ ব্যবস্থাপনা: (111) স্ফটিক ভাল তাপ পরিবাহিতা প্রদান করে, যা ট্রানজিস্টর এবং ডায়োডের মতো উচ্চ-ক্ষমতা অ্যাপ্লিকেশনগুলির জন্য অপরিহার্য।
  4. আরও ভাল পৃষ্ঠতল গঠন: (111) পৃষ্ঠটি মসৃণতর পৃষ্ঠ প্রদর্শন করে, যা কিছু মাইক্রোফ্যাব্রিকেশন প্রক্রিয়া এবং এমইএমএস ডিভাইসের জন্য আদর্শ।

8-ইঞ্চি (111) সিলিকন ওয়েফারের বিশেষ উল্লেখ

  1. ব্যাসার্ধ: ৮ ইঞ্চি (২০০ মিমি) সিলিকন ওয়েফারটি সেমিকন্ডাক্টর তৈরিতে ব্যবহৃত একটি স্ট্যান্ডার্ড আকার। এর আকার একক ওয়েফার থেকে একাধিক চিপ তৈরি করতে দেয়,এটিকে ভর উত্পাদনের জন্য ব্যয়-কার্যকর করে তোলা.
  2. বেধ: ৮ ইঞ্চি (111) সিলিকন ওয়েফারের সাধারণ বেধ প্রায় ৬৭৫-৭৭৫ মাইক্রন (মাইক্রন), যদিও গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে বেধটি পরিবর্তিত হতে পারে।
  3. প্রতিরোধ ক্ষমতা: তার বৈদ্যুতিক বৈশিষ্ট্য নির্ধারণের জন্য ওয়েফারের প্রতিরোধ ক্ষমতা অত্যন্ত গুরুত্বপূর্ণ। প্রতিরোধ ক্ষমতা সাধারণত 1 Ω·cm থেকে 1000 Ω·cm এর মধ্যে থাকে, N-type এবং P-type doping এই মানকে প্রভাবিত করে।.পাওয়ার ইলেকট্রনিক্স বা ফোটোভোলটাইক সেলগুলির মতো বিভিন্ন অ্যাপ্লিকেশনগুলির চাহিদা মেটাতে প্রতিরোধের মানটি তৈরি করা যেতে পারে।
  4. ডোপিং টাইপ: সিলিকন ওয়েফারগুলি তাদের বৈদ্যুতিক পরিবাহিতা নিয়ন্ত্রণের জন্য পি-টাইপ বা এন-টাইপ অমেধ্য, যেমন বোরন (পি-টাইপ) বা ফসফরাস (এন-টাইপ) দিয়ে ডোপ করা যেতে পারে।এন-টাইপ ওয়েফারগুলি প্রায়শই তাদের উন্নত ইলেকট্রন গতিশীলতার কারণে ফটোভোলটাইক সেলগুলির মতো উচ্চ দক্ষতার অ্যাপ্লিকেশনগুলির জন্য পছন্দ করা হয়.
  5. পৃষ্ঠের গুণমান: ওয়েফারের পৃষ্ঠটি অত্যন্ত মসৃণ সমাপ্তিতে পোলিশ করা হয়, যার রুক্ষতা (আরএমএস) 1 ন্যানোমিটারের কম।এটি নিশ্চিত করে যে ওয়েফারটি অর্ধপরিবাহী উত্পাদনে প্রয়োজনীয় নির্ভুল প্রক্রিয়াকরণের জন্য উপযুক্তমোট বেধের বৈচিত্র্য (টিটিভি) সাধারণত 20 মাইক্রোমিটারের নিচে থাকে, যা ওয়েফারে অভিন্নতা নিশ্চিত করে।
  6. সমতল বা খাঁজযুক্ত: ডিভাইস প্রক্রিয়াকরণের সময় ওরিয়েন্টেশন সহজ করার জন্য, ওয়েফারটি সাধারণত তার প্রান্তে একটি সমতল বা খাঁজ দিয়ে চিহ্নিত করা হয়, যা (111 এর স্ফটিক ওরিয়েন্টেশন নির্দেশ করে) ।এটি ফটোলিথোগ্রাফি এবং ইটচিং পর্যায়ে ওয়েফারকে সারিবদ্ধ করতে সহায়তা করে.

৮ ইঞ্চি (১১১) সিলিকন ওয়েফারের অ্যাপ্লিকেশন

  1. পাওয়ার সেমিকন্ডাক্টর ডিভাইস: 8-ইঞ্চি (111) সিলিকন ওয়েফারটি পাওয়ার ডিভাইস যেমন ডায়োড, ট্রানজিস্টর এবং পাওয়ার এমওএসএফইটি (মেটাল-অক্সাইড-সেমিকন্ডাক্টর ফিল্ড-ইফেক্ট ট্রানজিস্টর) তে ব্যাপকভাবে ব্যবহৃত হয়।এই ডিভাইসগুলি বৈদ্যুতিক যানবাহন (ইভি) এর মতো অ্যাপ্লিকেশনগুলিতে উচ্চ ভোল্টেজ এবং বর্তমান পরিচালনার জন্য অপরিহার্য, পুনর্নবীকরণযোগ্য জ্বালানি ব্যবস্থা (যেমন সৌর ও বায়ু শক্তি) এবং বৈদ্যুতিক নেটওয়ার্ক।

  2. মাইক্রো ইলেক্ট্রোমেকানিক্যাল সিস্টেম (এমইএমএস): এমইএমএস ডিভাইসগুলি, যা একক চিপে যান্ত্রিক এবং বৈদ্যুতিক উপাদানগুলিকে একত্রিত করে, এর যান্ত্রিক শক্তি, নির্ভুলতা এবং পৃষ্ঠের বৈশিষ্ট্যগুলির কারণে (111) দিকনির্দেশ থেকে উপকৃত হয়।এমইএমএস ডিভাইসগুলি বিভিন্ন অ্যাপ্লিকেশন যেমন সেন্সরগুলিতে ব্যবহৃত হয়অটোমোটিভ, মেডিকেল এবং কনজিউমার ইলেকট্রনিক্সে পাওয়া যায়।

  3. ফোটভোলটাইক (সৌর) সেল: (111) দিকনির্দেশনা সিলিকন ভিত্তিক সৌর কোষের কর্মক্ষমতা বাড়াতে পারে।ওফারের উচ্চতর ইলেকট্রন গতিশীলতা এবং দক্ষ আলোর শোষণ বৈশিষ্ট্যগুলি এটিকে উচ্চ দক্ষতার সৌর প্যানেলগুলির জন্য উপযুক্ত করে তোলে, যেখানে লক্ষ্য হচ্ছে যতটা সম্ভব সূর্যের আলোকে বৈদ্যুতিক শক্তিতে রূপান্তর করা।

  4. অপটোইলেকট্রনিক ডিভাইস: (১১১) সিলিকন ওয়েফারটি আলোর সেন্সর, ফটোডেটেক্টর এবং লেজার সহ অপটোইলেকট্রনিক ডিভাইসেও ব্যবহৃত হয়।এর উচ্চ মানের স্ফটিক কাঠামো এবং পৃষ্ঠের বৈশিষ্ট্য এই অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় উচ্চ নির্ভুলতা সমর্থন করে.

  5. উচ্চ-কার্যকারিতা ICs: কিছু উচ্চ-কার্যকারিতা সমন্বিত সার্কিট (আইসি), যার মধ্যে আরএফ (রেডিও ফ্রিকোয়েন্সি) অ্যাপ্লিকেশন এবং সেন্সরগুলিতে ব্যবহৃত হয়,ব্যবহার (111) তাদের অনন্য শারীরিক বৈশিষ্ট্যগুলির সুবিধা গ্রহণের জন্য ওরিয়েন্টেড সিলিকন ওয়েফার.

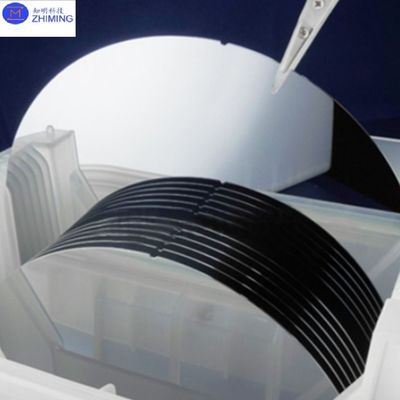

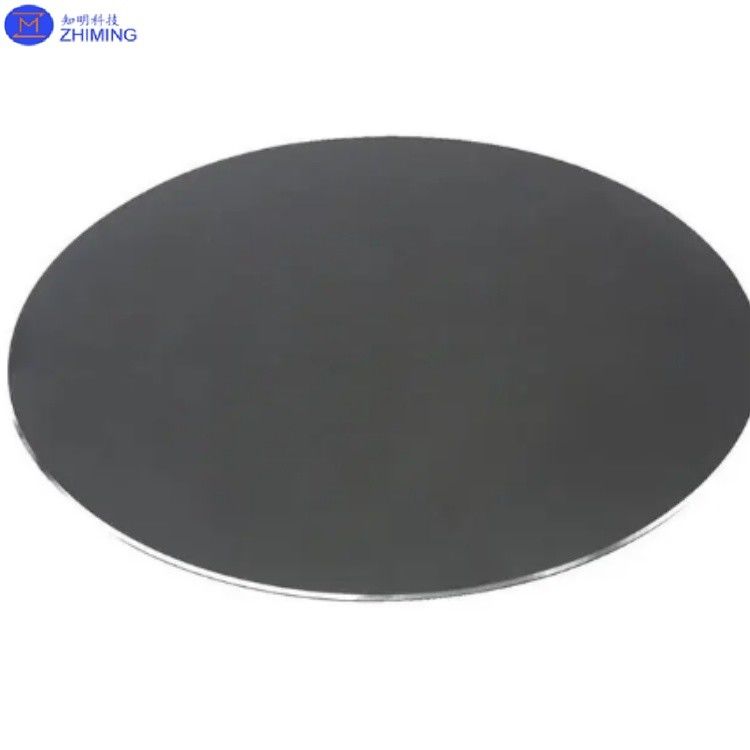

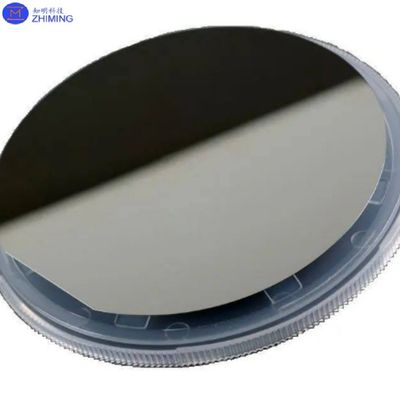

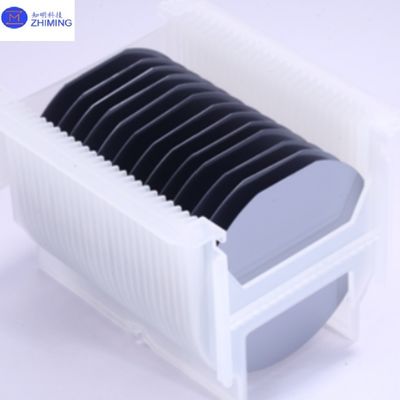

সি-ওয়েফারের প্রয়োগের ছবি

Si Wafer / Substrate 8-ইঞ্চি বেধ 675-775 μm, P/N টাইপ, ওরিয়েন্টেশন 111, ডাবল / সিঙ্গল সাইড পোলিশ 0Si Wafer / Substrate 8-ইঞ্চি বেধ 675-775 μm, P/N টাইপ, ওরিয়েন্টেশন 111, ডাবল / সিঙ্গল সাইড পোলিশ 1

Si Wafer / Substrate 8-ইঞ্চি বেধ 675-775 μm, P/N টাইপ, ওরিয়েন্টেশন 111, ডাবল / সিঙ্গল সাইড পোলিশ 2   Si Wafer / Substrate 8-ইঞ্চি বেধ 675-775 μm, P/N টাইপ, ওরিয়েন্টেশন 111, ডাবল / সিঙ্গল সাইড পোলিশ 3

উত্পাদন প্রক্রিয়া

একটি 8 ইঞ্চি (111) সিলিকন ওয়েফারের জন্য উত্পাদন প্রক্রিয়াটি সাধারণত বেশ কয়েকটি মূল পদক্ষেপ জড়িতঃ

  1. ক্রিস্টাল বৃদ্ধি: উচ্চ বিশুদ্ধতা সিলিকন গলে যায় এবং Czochralski প্রক্রিয়া মত পদ্ধতি ব্যবহার করে বড় একক স্ফটিক মধ্যে উত্থিত হয়।
  2. ওয়েফার কাটিং: সিলিকন স্ফটিকটি প্রয়োজনীয় ব্যাসের পাতলা, সমতল ডিস্কগুলিতে কাটা হয়।
  3. পলিশিং এবং পরিষ্কার করা: পৃষ্ঠের ত্রুটি এবং দূষণ দূর করার জন্য ওয়েফারটি মসৃণ, আয়না সদৃশ ফিনিস পর্যন্ত পোলিশ করা হয়।
  4. পরিদর্শন ও মান নিয়ন্ত্রণ: অত্যাধুনিক মেট্রোলজি সরঞ্জাম ব্যবহার করে ওয়েফারগুলি ত্রুটি, বেধের পরিবর্তন এবং স্ফটিকের দিকনির্দেশের জন্য কঠোরভাবে পরিদর্শন করা হয়।

সিদ্ধান্ত

৮ ইঞ্চি (111) সিলিকন ওয়েফার একটি অত্যন্ত বিশেষায়িত উপাদান যা বিভিন্ন উন্নত প্রযুক্তিতে গুরুত্বপূর্ণ ভূমিকা পালন করে। এর স্ফটিক কাঠামো বৈদ্যুতিক,তাপীয়, এবং যান্ত্রিক বৈশিষ্ট্য, এটি উচ্চ ক্ষমতা অর্ধপরিবাহী ডিভাইস, MEMS, ফোটোভোলটাইক, এবং optoelectronics জন্য আদর্শ করে তোলে।এবং ডোপিং টাইপ, এই ওয়েফারটি বিভিন্ন অ্যাপ্লিকেশনের নির্দিষ্ট চাহিদা পূরণের জন্য তৈরি করা যেতে পারে, যা আধুনিক ইলেকট্রনিক্স এবং শক্তি সমাধানগুলির অগ্রগতিতে অবদান রাখে।
