বিস্তারিত তথ্য |
|||
| Cavity mode Tolerance: | Within ± 3% | Cavity mode Uniformity: | <= 1% |
|---|---|---|---|
| Doping level tolerance: | Within ± 30% | Doping level Uniformity: | <= 10% |
| PL তরঙ্গদৈর্ঘ্য অভিন্নতা: | মাধ্যমিক Dev 2nm @inner 140mm থেকে ভালো | বেধ অভিন্নতা: | ±3% @ অভ্যন্তরীণ 140 মিমি এর চেয়ে ভাল |
| Mole fraction x tolerance: | Within ±0.03 | Mole fraction x Uniformity: | <= 0.03 |
| বিশেষভাবে তুলে ধরা: | 350um VCSEL N-GaAs সাবস্ট্র্যাট,350um N-GaAs সাবস্ট্র্যাট,৬ ইঞ্চি এন-গ্যাস সাবস্ট্র্যাট |
||
পণ্যের বর্ণনা
N-GaAs সাবস্ট্র্যাট VCSEL ব্যবহারের জন্য 6 ইঞ্চি 350um বেধ OptiWave VCSEL epiWafer
VCSEL epiWafer N-GaAs সাবস্ট্র্যাটের সংক্ষিপ্তসার
দ্যN-GaAs সাবস্ট্র্যাটে VCSEL epiWaferএটি উচ্চ পারফরম্যান্স অপটিক্যাল অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছেগিগাবাইট ইথারনেটএবংডিজিটাল ডেটা লিংক যোগাযোগ. একটি 6-ইঞ্চি ওয়েফার উপর নির্মিত, এটি একটি বৈশিষ্ট্যউচ্চ অভিন্নতা লেজার অ্যারেএবং কেন্দ্রীয় অপটিক্যাল তরঙ্গদৈর্ঘ্য সমর্থন করে৮৫০ এনএমএবং৯৪০ এনএম. এই কাঠামোটি উভয় ক্ষেত্রেই পাওয়া যায়অক্সাইড-সংরক্ষিতঅথবাপ্রোটন ইমপ্লান্ট VCSELএই ওয়েফারটি এমন অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে যার জন্য প্রয়োজনতাপমাত্রার উপর বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্যগুলির উপর কম নির্ভরতা, এটি ব্যবহারের জন্য আদর্শ করে তোলেলেজার মাউস,অপটিক্যাল যোগাযোগ, এবং অন্যান্য তাপমাত্রা সংবেদনশীল পরিবেশে।
VCSEL epiWafer N-GaAs সাবস্ট্র্যাটের গঠন

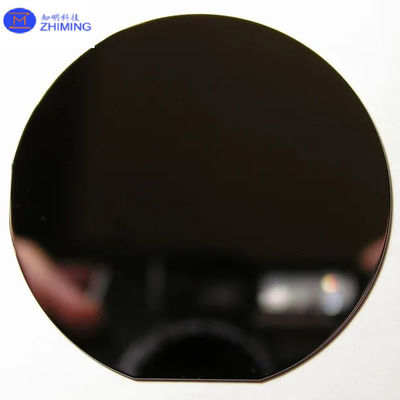

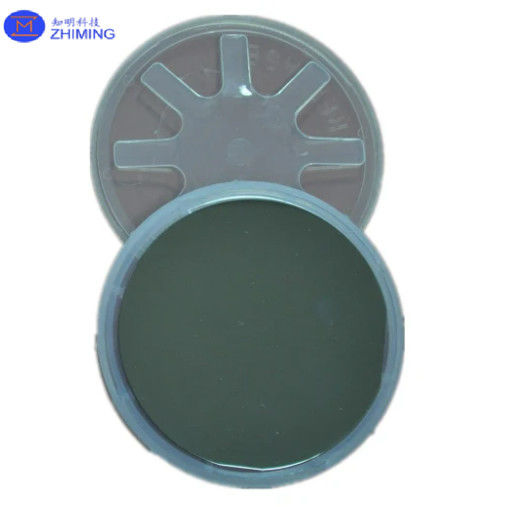

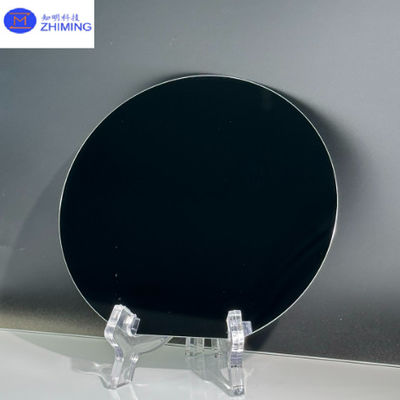

VCSEL epiWafer N-GaAs সাবস্ট্র্যাটের ছবি
VCSEL epiWafer N-GaAs সাবস্ট্র্যাটের ডেটা শীটZMSH VCSEL EPIWAFER.pdf
VCSEL epiWafer N-GaAs সাবস্ট্র্যাটের বৈশিষ্ট্য
দ্যN-GaAs সাবস্ট্র্যাটে VCSEL epiWaferএর বেশ কয়েকটি মূল বৈশিষ্ট্য রয়েছে যা এটিকে উচ্চ-পারফরম্যান্স অপটিক্যাল অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলেঃ
N-GaAs সাবস্ট্র্যাট:
- চমৎকার প্রদান করেবৈদ্যুতিক পরিবাহিতাএবং এটি ভিসিএসইএল কাঠামোগুলির ইপিট্যাক্সিয়াল বৃদ্ধির জন্য একটি স্থিতিশীল ভিত্তি হিসাবে কাজ করে।
- অফারকম ত্রুটি ঘনত্ব, যা উচ্চ কার্যকারিতা এবং নির্ভরযোগ্য ডিভাইস অপারেশন জন্য গুরুত্বপূর্ণ।
তরঙ্গদৈর্ঘ্য টুনাবিলিটি:
- সমর্থন৮৫০ এনএমএবং৯৪০ এনএমকেন্দ্রীয় অপটিক্যাল তরঙ্গদৈর্ঘ্য, এটি অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলেঅপটিক্যাল যোগাযোগএবংথ্রিডি সেন্সিং.
উচ্চ অভিন্নতা লেজার অ্যারে:
- ওয়েফারে সামঞ্জস্যপূর্ণ কর্মক্ষমতা নিশ্চিত করে, যা অ্যারে-ভিত্তিক ডিভাইসগুলির জন্য গুরুত্বপূর্ণতথ্য কেন্দ্রএবংফাইবার অপটিক নেটওয়ার্ক.
অক্সাইড-নিয়ন্ত্রিত বা প্রোটন ইমপ্লান্ট:
- পাওয়া যায়অক্সাইড-সংরক্ষিতঅথবাপ্রোটন ইমপ্লান্টভিসিএসইএল কাঠামো, নির্দিষ্ট অ্যাপ্লিকেশনের জন্য কর্মক্ষমতা অপ্টিমাইজ করার জন্য নকশায় নমনীয়তা প্রদান করে।
তাপীয় স্থিতিশীলতা:
- প্রদর্শনীর জন্য ডিজাইন করাএকটি বিস্তৃত তাপমাত্রা পরিসরে বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্যগুলির উপর কম নির্ভরতা, তাপমাত্রা সংবেদনশীল পরিবেশে স্থিতিশীল অপারেশন নিশ্চিত করে।
উচ্চ শক্তি এবং গতি:
- ওয়েফারের কাঠামো সমর্থন করেউচ্চ গতির ডেটা ট্রান্সমিশনএবংউচ্চ ক্ষমতা অপারেশন, যা এটিকে উপযুক্ত করে তোলেগিগাবাইট ইথারনেট,তথ্য যোগাযোগ, এবংলিডারসিস্টেম।
স্কেলযোগ্যতা:
- 6 ইঞ্চি ওয়েফার ফরম্যাটে অনুমতি দেয়ব্যয়-কার্যকর উৎপাদন, বড় আকারের উৎপাদন এবং বিভিন্ন অপটিক্যাল সিস্টেমে সংহতকরণকে সমর্থন করে।
এই বৈশিষ্ট্যগুলি উচ্চ দক্ষতা, তাপমাত্রা স্থিতিশীলতা এবং নির্ভরযোগ্য কর্মক্ষমতা প্রয়োজন অ্যাপ্লিকেশনগুলির জন্য N-GaAs স্তর উপর VCSEL epiWafer আদর্শ।
