InP DFB Epiwafer তরঙ্গদৈর্ঘ্য 1390nm InP সাবস্ট্র্যাট 2 4 6 ইঞ্চি 2.5 ~ 25G DFB লেজার ডায়োডের জন্য

InP DFB Epiwafer তরঙ্গদৈর্ঘ্য 1390nm InP সাবস্ট্র্যাট 2 4 6 ইঞ্চি 2.5 ~ 25G DFB লেজার ডায়োডের জন্য

ব্র্যান্ডের নাম: ZMSH
অর্থ প্রদানের শর্তাবলী: T/T
বিস্তারিত তথ্য
Place of Origin:
China
PL Wavelength control:
Better than 3nm
PLWavelength uniformity:
Std, Dev better than inm @inner 42mm
Thickness control:
Better than ±3%
Thickness uniformity:
Better than ±3% @inner 42mm
Doping control:
Better than ±10%
P-InP doping (cm-*):
Zn doped: 5e17 to 2e18
N-InP doping (cm 3):
Si doped: 5e17 to 3e18
AllnGaAs ডোপিং (cm3):
1e17 থেকে 2e18 5e17 থেকে 1e19
InGaAs ডোপিং (cm·*):
5e14 থেকে 4e19
বিশেষভাবে তুলে ধরা:

১৩৯০ এনএম ইনপি ডিএফবি এপিওওয়েফার

,

৬ ইঞ্চি ইনপি সাবস্ট্র্যাট

পণ্যের বিবরণ

InP DFB Epiwafer তরঙ্গদৈর্ঘ্য 1390nm InP সাবস্ট্র্যাট 2 4 6 ইঞ্চি 2.5 ~ 25G DFB লেজার ডায়োডের জন্য





InP DFB Epiwafer InP সাবস্ট্র্যাটের সংক্ষিপ্ত বিবরণ



ইনপি ডিএফবি এপিওয়াফারগুলি 1390nm তরঙ্গদৈর্ঘ্যের অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যা উচ্চ-গতির অপটিক্যাল যোগাযোগ ব্যবস্থায় ব্যবহৃত সমালোচনামূলক উপাদান, বিশেষত 2.৫ গিগাবাইট / সেকেন্ড থেকে ২৫ গিগাবাইট / সেকেন্ড পর্যন্ত লেজার ডায়োড (ডিএফবি)উচ্চমানের ইপিট্যাক্সিয়াল স্তর অর্জনের জন্য এই ওয়েফারগুলি উন্নত এমওসিভিডি (ধাতব-জৈব রাসায়নিক বাষ্প অবক্ষয়) কৌশল ব্যবহার করে ইন্ডিয়াম ফসফাইড (আইএনপি) স্তরগুলিতে উত্থিত হয়।



ডিএফবি লেজারের সক্রিয় অঞ্চলটি সাধারণত ইনগাএলএ বা ইনগাএএসপি কোয়ার্টনারি মাল্টিপল কোয়ান্টাম ওয়েলস (এমকিউডাব্লু) ব্যবহার করে তৈরি করা হয়, যা স্টেইন-কম্পেনসেটেড হওয়ার জন্য ডিজাইন করা হয়েছে।এটি উচ্চ গতির ডেটা ট্রান্সমিশনের জন্য সর্বোত্তম কর্মক্ষমতা এবং স্থিতিশীলতা নিশ্চিত করেবিভিন্ন উত্পাদন চাহিদা মেটাতে ২ ইঞ্চি, ৪ ইঞ্চি এবং ৬ ইঞ্চি সহ বিভিন্ন স্তর আকারে ওয়েফার পাওয়া যায়।



১৩৯০ এনএম তরঙ্গদৈর্ঘ্য অপটিক্যাল যোগাযোগ সিস্টেমের জন্য আদর্শ যা কম ছড়িয়ে পড়া এবং ক্ষতির সাথে সুনির্দিষ্ট একক-মোড আউটপুট প্রয়োজন।এটিকে মাঝারি দূরত্বের যোগাযোগ নেটওয়ার্ক এবং সেন্সরিং অ্যাপ্লিকেশনের জন্য বিশেষভাবে উপযুক্ত করে তোলেগ্রাহকরা গ্রিট গঠনের কাজটি নিজে করতে পারেন অথবা আরও কাস্টমাইজেশনের জন্য পুনরায় বৃদ্ধি সহ ইপিহাউস পরিষেবাগুলির জন্য অনুরোধ করতে পারেন।



এই Epiwafers বিশেষভাবে আধুনিক টেলিযোগাযোগ এবং তথ্য যোগাযোগ সিস্টেমের চাহিদা পূরণের জন্য ডিজাইন করা হয়, দক্ষ প্রদান,হাই স্পিড নেটওয়ার্কে অপটিক্যাল ট্রান্সিভার এবং লেজার মডিউলগুলির জন্য উচ্চ-পারফরম্যান্স সমাধান.






InP DFB Epiwafer InP সাবস্ট্র্যাটের গঠন



InP DFB Epiwafer তরঙ্গদৈর্ঘ্য 1390nm InP সাবস্ট্র্যাট 2 4 6 ইঞ্চি 2.5 ~ 25G DFB লেজার ডায়োডের জন্য 0






InP DFB Epiwafer InP সাবস্ট্র্যাটের PL ম্যাপিং পরীক্ষার ফলাফল



InP DFB Epiwafer তরঙ্গদৈর্ঘ্য 1390nm InP সাবস্ট্র্যাট 2 4 6 ইঞ্চি 2.5 ~ 25G DFB লেজার ডায়োডের জন্য 1




InP DFB Epiwafer InP সাবস্ট্র্যাটের এক্সআরডি এবং ইসিভি পরীক্ষার ফলাফল



InP DFB Epiwafer তরঙ্গদৈর্ঘ্য 1390nm InP সাবস্ট্র্যাট 2 4 6 ইঞ্চি 2.5 ~ 25G DFB লেজার ডায়োডের জন্য 2

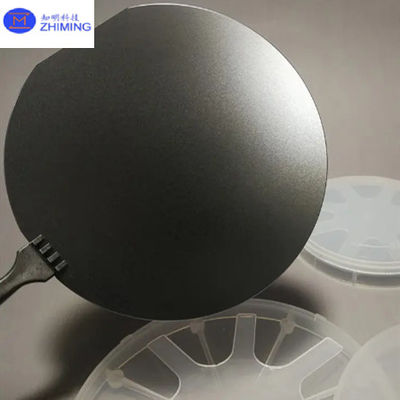

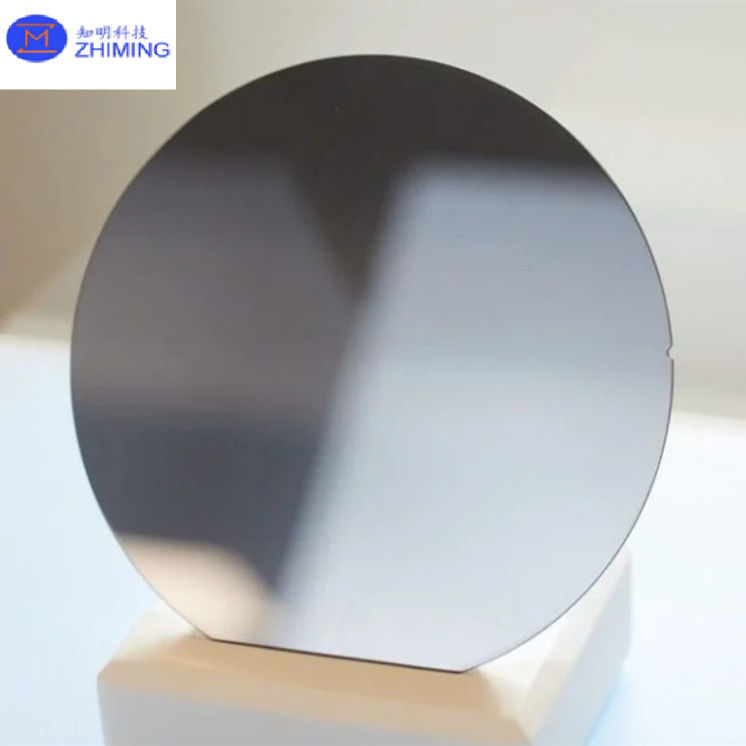

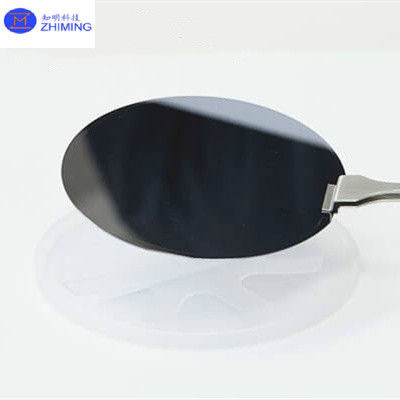

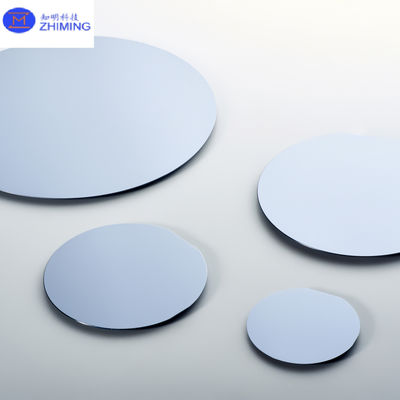

InP DFB Epiwafer InP স্তর এর বাস্তব ছবি



InP DFB Epiwafer তরঙ্গদৈর্ঘ্য 1390nm InP সাবস্ট্র্যাট 2 4 6 ইঞ্চি 2.5 ~ 25G DFB লেজার ডায়োডের জন্য 3InP DFB Epiwafer তরঙ্গদৈর্ঘ্য 1390nm InP সাবস্ট্র্যাট 2 4 6 ইঞ্চি 2.5 ~ 25G DFB লেজার ডায়োডের জন্য 4




InP DFB Epiwafer InP সাবস্ট্র্যাটের বৈশিষ্ট্য





ইনপি সাবস্ট্র্যাটে ইনপি ডিএফবি ইপিওফারের বৈশিষ্ট্য



সাবস্ট্র্যাট উপাদানঃ ইন্ডিয়াম ফসফাইড (InP)

  • ল্যাটিস ম্যাচিং: InP InGaAsP বা InGaAlAs এর মতো epitaxial স্তরগুলির সাথে দুর্দান্ত গ্রিটস মেচিং সরবরাহ করে, ন্যূনতম স্ট্রেস এবং ত্রুটি সহ উচ্চমানের epitaxial বৃদ্ধি নিশ্চিত করে,যা ডিএফবি লেজারের পারফরম্যান্সের জন্য অত্যন্ত গুরুত্বপূর্ণ.
  • সরাসরি ব্যান্ডগ্যাপ: ইনপিতে 1.344 eV এর একটি সরাসরি ব্যান্ডগ্যাপ রয়েছে, যা ইনফ্রারেড স্পেকট্রামে আলো নির্গত করার জন্য আদর্শ, বিশেষ করে 1.3 μm এবং 1.55 μm এর মতো তরঙ্গদৈর্ঘ্যে, সাধারণত অপটিক্যাল যোগাযোগে ব্যবহৃত হয়।

ইপিটাসিয়াল স্তর

  • সক্রিয় অঞ্চল: সক্রিয় অঞ্চলে সাধারণত InGaAsP বা InGaAlAs quaternary multiple quantum wells (MQWs) থাকে। এই MQWs কর্মক্ষমতা উন্নত করার জন্য স্ট্রেস-কম্পেনসেটেড হয়,দক্ষ ইলেকট্রন-হোল পুনরায় সংমিশ্রণ এবং উচ্চ অপটিক্যাল লাভ নিশ্চিত.
  • আবরণ স্তর: এই স্তরগুলি অপটিক্যাল সীমাবদ্ধতা প্রদান করে, নিশ্চিত করে যে আলো সক্রিয় অঞ্চলের মধ্যে থাকে, লেজারের দক্ষতা বৃদ্ধি করে।
  • গ্রিটিং স্তর: ইন্টিগ্রেটেড গ্রিট কাঠামো একক-মোড অপারেশনের জন্য ফিডব্যাক সরবরাহ করে, স্থিতিশীল এবং সংকীর্ণ লাইন-প্রস্থের নির্গমন নিশ্চিত করে।গ্রিটিং হয় গ্রাহক দ্বারা নির্মিত বা epiwafer সরবরাহকারী দ্বারা দেওয়া হতে পারে.

অপারেটিং তরঙ্গদৈর্ঘ্য:

  • ১৩৯০nm: ডিএফবি লেজারটি ১৩৯০ এনএম তে অপারেশনের জন্য অপ্টিমাইজ করা হয়েছে, যা মেট্রো এবং দীর্ঘ দূরত্বের নেটওয়ার্ক সহ অপটিক্যাল যোগাযোগের জন্য উপযুক্ত।

হাই-স্পিড মডুলেশন ক্ষমতা:

  • এপিওয়াফারটি ডিএফবি লেজারে ব্যবহারের জন্য ডিজাইন করা হয়েছে যা 2.5 গিগাবাইট / সেকেন্ড থেকে 25 গিগাবাইট / সেকেন্ড পর্যন্ত ডেটা ট্রান্সমিশন গতি সমর্থন করে, এটিকে উচ্চ-গতির অপটিক্যাল যোগাযোগ সিস্টেমের জন্য আদর্শ করে তোলে।

তাপমাত্রা স্থিতিশীলতা:

  • ইনপি-ভিত্তিক ডিএফবি ইপিওফারগুলি একটি চমৎকার তাপমাত্রা স্থিতিশীলতা প্রদান করে, বিভিন্ন অপারেশনাল পরিবেশে ধ্রুবক তরঙ্গদৈর্ঘ্য নির্গমন এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

এক-মোড এবং সংকীর্ণ লাইনউইথ:

  • ডিএফবি লেজারগুলি সংকীর্ণ বর্ণালী লাইনের প্রস্থ সহ একক-মোড অপারেশন সরবরাহ করে, সংকেত হস্তক্ষেপ হ্রাস করে এবং উচ্চ গতির যোগাযোগ নেটওয়ার্কগুলির জন্য প্রয়োজনীয় ডেটা সংক্রমণ অখণ্ডতা উন্নত করে.

InP DFB Epiwafer একটি InP স্তর উপর চমৎকার গ্রিটস ম্যাচিং, উচ্চ গতির মডুলেশন ক্ষমতা, তাপমাত্রা স্থিতিশীলতা, এবং সুনির্দিষ্ট এক-মোড অপারেশন প্রদান করে,এটিকে ২ থেকে ১৩৯০ এনএম রেটে কাজ করা অপটিক্যাল কমিউনিকেশন সিস্টেমের একটি মূল উপাদান করে তোলে।.৫ গিগাবাইট থেকে ২৫ গিগাবাইট।




ডেটা শীট



InP DFB Epiwafer তরঙ্গদৈর্ঘ্য 1390nm InP সাবস্ট্র্যাট 2 4 6 ইঞ্চি 2.5 ~ 25G DFB লেজার ডায়োডের জন্য 5

আরও তথ্য আমাদের পিডিএফ নথিতে রয়েছে, দয়া করে এটিতে ক্লিক করুনZMSH DFB ইনপুট Epiwafer.pdf
