| Substrate: | InP Laser Epitaxial Wafe | Polishing: | DSP SSP |
|---|---|---|---|
| PL Wavelength Control:: | Better Than 3nm | PL Wavelength Uniformity:: | Std. Dev Better Than 1nm @inner 42mm |
| P-InP Doping (cm-3):: | Zn Doped; 5e17 To 2e18 | N-InP Doping (cm-3):: | Si Doped; 5e17 To 3e18 |
| বিশেষভাবে তুলে ধরা: | 2 ইঞ্চি ইনপি লেজার ইপিট্যাক্সিয়াল ওয়েফার,3 ইঞ্চি ইনপি লেজার ইপিট্যাক্সিয়াল ওয়েফার,সেমিকন্ডাক্টর ইনপি লেজার ইপিট্যাক্সিয়াল ওয়েফার |
||
পণ্যের বর্ণনা
২ ইঞ্চি ৩ ইঞ্চি ইনপি লেজার ইপিট্যাক্সিয়াল ওয়েফার ইন্ডিয়াম ফসফাইড ইপি ওয়েফার সেমিকন্ডাক্টর কাস্টমাইজড এফপি লেজার ডায়োড
ইনপি লেজার ইপিট্যাক্সিয়াল ওয়েফারের বর্ণনাঃ
ইন্ডিয়াম ফসফাইড (আইএনপি) একটি মূল অর্ধপরিবাহী উপাদান যা ডাটা সেন্টার, মোবাইল ব্যাকহোল, মেট্রো এবং দীর্ঘ দূরত্বের অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় কর্মক্ষমতা সরবরাহ করতে অপটিক্যাল সিস্টেমগুলিকে সক্ষম করে।ইনপি ইপিট্যাক্সিয়াল ওয়েফারগুলিতে নির্মিত ফোটোডাইড এবং ওয়েভগাইডগুলি গ্লাস ফাইবারের সর্বোত্তম ট্রান্সমিশন উইন্ডোতে কাজ করে, যা কার্যকর ফাইবার যোগাযোগের অনুমতি দেয়।
ইনপি লেজার ইপিট্যাক্সিয়াল ওয়েফার একটি বিশেষ অর্ধপরিবাহী স্তর যা ইপিট্যাক্সিয়াল বৃদ্ধির কৌশলগুলির মাধ্যমে ইন্ডিয়াম ফসফাইড (ইনপি) ওয়েফারে উত্থিত বিভিন্ন উপাদানের একাধিক স্তর নিয়ে গঠিত.এই অতিরিক্ত স্তরগুলি লেজার অ্যাপ্লিকেশনের জন্য উপযুক্ত কাঠামো তৈরি করতে সাবধানে ইঞ্জিনিয়ার করা হয়।
ইনপি লেজার এপিট্যাক্সিয়াল ওয়েফারগুলি অর্ধপরিবাহী লেজারগুলির উত্পাদনে গুরুত্বপূর্ণ উপাদান, যার মধ্যে রয়েছে প্রান্ত-নির্গত লেজার এবং উল্লম্ব-গহ্বর পৃষ্ঠ-নির্গত লেজার (ভিসিএসইএল) ।এপিট্যাক্সিয়াল স্তরগুলি দক্ষ আলোর নির্গমন এবং প্রশস্তকরণ সক্ষম করার জন্য নির্দিষ্ট অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্যগুলির সাথে ডিজাইন করা হয়েছে, টেলিযোগাযোগ, সেন্সিং এবং লেজার প্রযুক্তির প্রয়োজন হয় এমন অন্যান্য অ্যাপ্লিকেশনগুলির জন্য বিভিন্ন অপটোইলেকট্রনিক ডিভাইসে তাদের প্রয়োজনীয় করে তোলে।
ইনপি লেজার ইপিট্যাক্সিয়াল ওয়েফারের চরিত্রঃ
অপটিক্যাল বৈশিষ্ট্যঃ
ইমিশন তরঙ্গদৈর্ঘ্যঃ ইনফ্রারেড স্পেকট্রামে মিউটযোগ্য ইমিশন তরঙ্গদৈর্ঘ্য।
উচ্চ কোয়ান্টাম দক্ষতাঃ কার্যকর আলোর নির্গমন এবং পরিবর্ধন বৈশিষ্ট্য।
নিম্ন শোষণ সহগঃ উপাদানের মধ্যে কম অপটিক্যাল ক্ষতির অনুমতি দেয়।
কাঠামোগত বৈশিষ্ট্যঃ
স্তরযুক্ত ইপিট্যাক্সিয়াল কাঠামোঃ একটি ইনপি সাবস্ট্র্যাটে উত্থিত বিভিন্ন অর্ধপরিবাহী উপকরণগুলির একাধিক স্তর নিয়ে গঠিত।
মসৃণ পৃষ্ঠঃ লেজার পারফরম্যান্সের জন্য অভিন্ন এবং ত্রুটি মুক্ত পৃষ্ঠ অত্যন্ত গুরুত্বপূর্ণ।
নিয়ন্ত্রিত বেধঃ প্রতিটি স্তরের বেধ নির্দিষ্ট অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্যগুলির জন্য সঠিকভাবে নিয়ন্ত্রিত হয়।
বৈদ্যুতিক বৈশিষ্ট্যঃ
ক্যারিয়ার মোবিলিটিঃ দক্ষ চার্জ পরিবহনের জন্য ক্যারিয়ারের উচ্চ গতিশীলতা।
নিম্ন ত্রুটি ঘনত্বঃ উন্নত ইলেকট্রনিক পারফরম্যান্সের জন্য কম স্ফটিক ত্রুটি।
পি-এন জংশন ফর্মেশনঃ লেজার অপারেশনের জন্য পি-এন জংশন গঠনের ক্ষমতা।
তাপীয় বৈশিষ্ট্যঃ
উচ্চ তাপ পরিবাহিতাঃ লেজার অপারেশন চলাকালীন উৎপন্ন তাপের দক্ষ বিচ্ছিন্নতা।
তাপীয় স্থিতিশীলতাঃ বিভিন্ন অপারেটিং অবস্থার অধীনে কাঠামোগত অখণ্ডতা বজায় রাখে।
উৎপাদনযোগ্যতা:
সামঞ্জস্যতাঃ স্ট্যান্ডার্ড সেমিকন্ডাক্টর উৎপাদন পদ্ধতির সাথে সামঞ্জস্যপূর্ণ।
অভিন্নতাঃ ভর উৎপাদন জন্য ওয়েফার জুড়ে ধারাবাহিক বৈশিষ্ট্য।
কাস্টমাইজযোগ্যতাঃ নির্দিষ্ট লেজার অ্যাপ্লিকেশনের জন্য কাস্টমাইজড এপিট্যাক্সিয়াল ডিজাইন।
ইনপি লেজার ইপিট্যাক্সিয়াল ওয়েফারের ফর্মঃ
| পণ্যের পরামিতি | ডিএফবি এপিট্যাক্সিয়াল ওয়েফার | হাই পাওয়ার ডিএফবি ইপিট্যাক্সিয়াল ওয়েফার | সিলিকন ফোটনিক্স ইপিট্যাক্সিয়াল ওয়েফার |
| হার | 10G/25G/50G | / | / |
| তরঙ্গদৈর্ঘ্য | ১৩১০ এনএম | ||
| আকার | ২/৩ ইঞ্চি | ||
| পণ্যের বৈশিষ্ট্য | CWDM 4/PAM 4 | বিএইচ টেক | PQ /AlQ DFB |
| PL তরঙ্গদৈর্ঘ্য নিয়ন্ত্রণ | ৩ এনএম এর চেয়ে ভালো | ||
| আইপিএল তরঙ্গদৈর্ঘ্যের অভিন্নতা | এসটিডি.ডিভ ১ এনএম @inner এর চেয়ে ভাল | ||
| বেধ নিয়ন্ত্রণ | ৪২ মিমি+৩% এর চেয়ে ভালো | ||
| বেধের অভিন্নতা | +৩% এর চেয়ে ভালো @inner 42mm | ||
| ডোপিং নিয়ন্ত্রণ | ১০% এর বেশি | ||
| P-lnP ডোপিং (cm-3) | Zn-ডোপড; 5e17 থেকে 2e18 | ||
| N-InP ডোপিং (cm-3) | Si; 5e17 থেকে 3e18 পর্যন্ত | ||

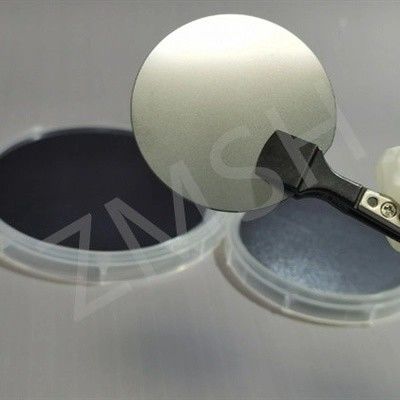

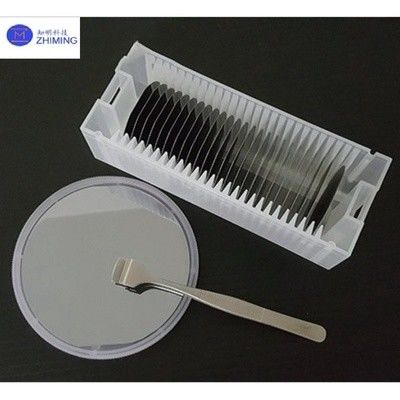

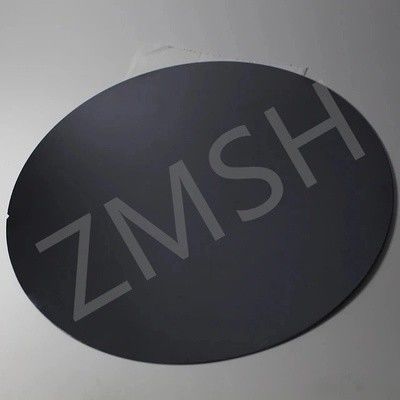

ইনপি লেজার ইপিট্যাক্সিয়াল ওয়েফারের শারীরিক ছবিঃ
ইনপি লেজার ইপিট্যাক্সিয়াল ওয়েফের ইপিএল স্তর ডিফল্ট কাঠামো:
ইনপি লেজার ইপিট্যাক্সিয়াল ওয়েফারের প্রয়োগঃ
লেজার ডায়োডঃ এজ-ইমিটিং লেজার এবং ভিসিএসইএল-এর জন্য উপযুক্ত।
টেলিযোগাযোগ: অপটিক্যাল যোগাযোগ ব্যবস্থার জন্য অত্যন্ত গুরুত্বপূর্ণ।
সেন্সিং এবং ইমেজিংঃ অপটিক্যাল সেন্সর এবং ইমেজিং অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
মেডিকেল ডিভাইস: মেডিকেল লেজার সিস্টেমে ব্যবহৃত হয়।
ইনপি লেজার ইপিট্যাক্সিয়াল ওয়েফারের প্রয়োগের ছবিঃ
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন: একটি ইপিট্যাক্সিয়াল ওয়েফার কি?
উঃএকটি ইপিট্যাক্সিয়াল ওয়েফার (এছাড়াও ইপি ওয়েফার, ইপি-ওয়েফার, বা ইপিওয়েফার নামেও পরিচিত) হ'ল ফোটনিক্স, মাইক্রো ইলেকট্রনিক্স, স্পিনট্রনিক্স,অথবা ফোটোভোলটাইক.
2প্রশ্ন: ইনপির সুবিধা কি?
উত্তরঃইনপি ওয়েফারগুলির সুস্পষ্ট সুবিধাঃ উচ্চ ইলেকট্রন গতিশীলতাঃ ইনপি সিলিকনের তুলনায় প্রায় দশগুণ বেশি ইলেকট্রন গতিশীলতা প্রদর্শন করে,টেলিযোগাযোগ এবং রাডার সিস্টেমের উচ্চ গতির ট্রানজিস্টর এবং এম্প্লিফায়ারগুলির জন্য এটি নিখুঁত করে তোলে.
