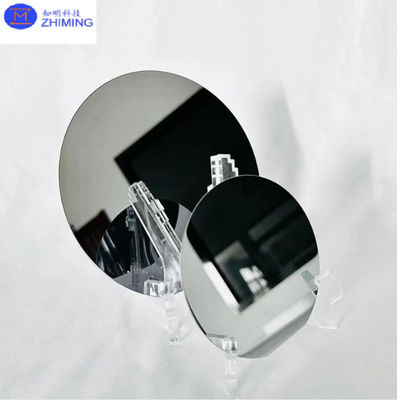

FP Fabry-Perot Epiwafer InP Substrate Dia 2 3 4 6 ইঞ্চি বেধ 350-650um InGaAs ডোপিং

FP Fabry-Perot Epiwafer InP Substrate Dia 2 3 4 6 ইঞ্চি বেধ 350-650um InGaAs ডোপিং

পণ্যের বিবরণ:

Place of Origin: China

প্রদান:

Delivery Time: 2-4weeks
Payment Terms: T/T
ভালো দাম যোগাযোগ

বিস্তারিত তথ্য

PL Wavelength control: Better than 3nm PL Wavelength uniformity: Std.Dev better than 1nm @inner 42mm
Thickness control: Better than +3% Thickness uniformity: Better than +3% @inner 42mm
Doping control: Better than ±10% P-InP doping (cm-°): Zn doped: 5e17 to 2e18
N-inP doping (cm 3): Si doped: 5e17 to 3e18 AllnGaAs doping (cmr3): 1e17 to 2e18
বিশেষভাবে তুলে ধরা:

6 ইঞ্চি পুরু Epiwafer ইনপি সাবস্ট্র্যাট

,

৩৫০-৬৫০ ইউম ইনপি সাবস্ট্র্যাট

,

6 ইঞ্চি ইনপি সাবস্ট্র্যাট

পণ্যের বর্ণনা

FP ((Fabry-Perot)) Epiwafer InP সাবস্ট্র্যাট dia 2 3 4 6 ইঞ্চি বেধ:350-650um InGaAs ডোপিং



FP ((Fabry-Perot)) Epiwafer InP স্তর এর বিমূর্ত

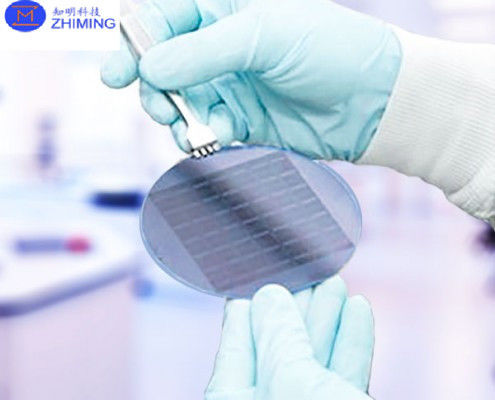

FP Fabry-Perot Epiwafer InP Substrate Dia 2 3 4 6 ইঞ্চি বেধ 350-650um InGaAs ডোপিং 0



ইন্ডিয়াম ফসফাইড (আইএনপি) সাবস্ট্র্যাটের উপর ফ্যাব্রি-পেরোট (এফপি) ইপিওফার উচ্চ পারফরম্যান্স অপটোইলেকট্রনিক ডিভাইস তৈরির একটি গুরুত্বপূর্ণ উপাদান,বিশেষ করে অপটিক্যাল যোগাযোগ ব্যবস্থায় ব্যবহৃত লেজার ডায়োড. ইনপি সাবস্ট্র্যাট ইনগাএএসপি এর মতো উপকরণগুলির সাথে চমৎকার গ্রিটস মেচিং সরবরাহ করে, উচ্চ মানের ইপিট্যাক্সিয়াল স্তরগুলির বৃদ্ধি সক্ষম করে। এই ওয়েফারগুলি সাধারণত 1.3 মাইক্রোমিটার থেকে 1 এর মধ্যে কাজ করে।55 μm তরঙ্গদৈর্ঘ্যের পরিসীমাএই বর্ণালীতে ফাইবার অপটিক্সের কম ক্ষতির বৈশিষ্ট্যগুলির কারণে এগুলিকে ফাইবার অপটিক্স যোগাযোগের জন্য আদর্শ করে তোলে।ডাটা সেন্টার ইন্টারকানেক্টে ব্যাপকভাবে ব্যবহৃত হয়, পরিবেশগত সংবেদন এবং চিকিৎসা নির্ণয়, ভাল পারফরম্যান্সের সাথে খরচ কার্যকর সমাধান প্রদান করে।ডিএফবি (বিতরণ ফিডব্যাক) লেজারের মতো আরও জটিল ডিজাইনের তুলনায় এফপি লেজারের সহজ কাঠামো তাদের মাঝারি পরিসরের যোগাযোগ অ্যাপ্লিকেশনগুলির জন্য জনপ্রিয় পছন্দ করে তোলেউচ্চ গতির, নির্ভরযোগ্য অপটিক্যাল উপাদানগুলির প্রয়োজন এমন শিল্পে ইনপি ভিত্তিক এফপি ইপিওফারগুলি অপরিহার্য।






FP ((Fabry-Perot)) Epiwafer InP সাবস্ট্র্যাটের উইন্ডোজিন

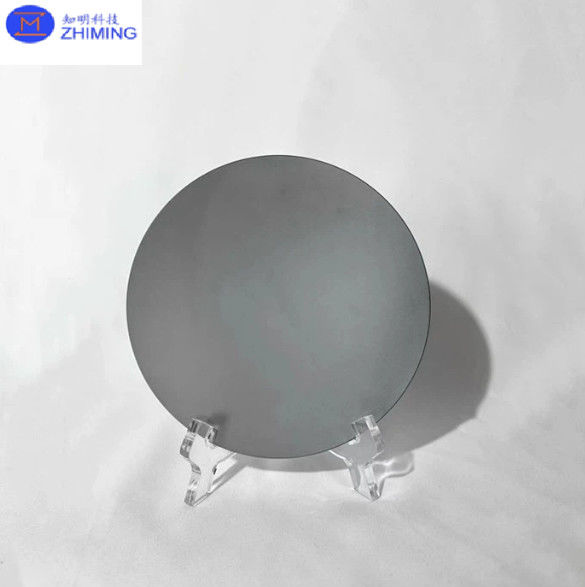

FP Fabry-Perot Epiwafer InP Substrate Dia 2 3 4 6 ইঞ্চি বেধ 350-650um InGaAs ডোপিং 1

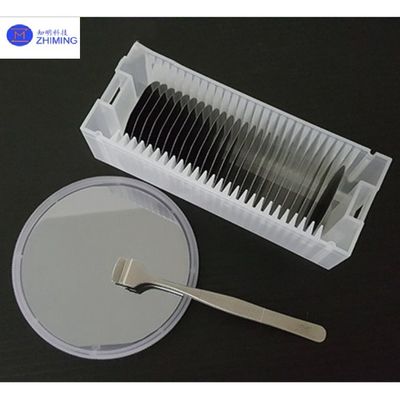

FP Fabry-Perot Epiwafer InP Substrate Dia 2 3 4 6 ইঞ্চি বেধ 350-650um InGaAs ডোপিং 2




FP ((Fabry-Perot)) Epiwafer InP সাবস্ট্র্যাটের ডেটা শীট



FP Fabry-Perot Epiwafer InP Substrate Dia 2 3 4 6 ইঞ্চি বেধ 350-650um InGaAs ডোপিং 3


FP ((Fabry-Perot)) Epiwafer InP সাবস্ট্র্যাটের গঠন



FP Fabry-Perot Epiwafer InP Substrate Dia 2 3 4 6 ইঞ্চি বেধ 350-650um InGaAs ডোপিং 4



  • ইনপি সাবস্ট্র্যাট (বেস)
  • বাফার স্তর (পৃষ্ঠ মসৃণকরণ)
  • সক্রিয় অঞ্চল (কোয়ান্টাম ওয়েলস)
  • আবরণ স্তর (অপটিক্যাল কনফিগারেশন)
  • পি-টাইপ এবং এন-টাইপ স্তর (ক্যারিয়ার ইনজেকশন)
  • যোগাযোগ স্তর (বৈদ্যুতিক যোগাযোগ)
  • প্রতিফলিত দিক (এফপি লেজার গহ্বর)


FP ((Fabry-Perot)) Epiwafer InP সাবস্ট্র্যাটের প্রয়োগ


ইন্ডিয়াম ফসফাইড (ইনপি) সাবস্ট্র্যাটগুলিতে ফ্যাব্রি-পেরোট (এফপি) এপিওফারগুলি তাদের দক্ষ আলোক নির্গমন বৈশিষ্ট্যগুলির কারণে বিভিন্ন অপটোইলেকট্রনিক অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষত 1.3 μm থেকে 1.55 μm তরঙ্গদৈর্ঘ্যের পরিসীমা। নীচে প্রধান অ্যাপ্লিকেশন রয়েছেঃ

1.ফাইবার অপটিক কমিউনিকেশন

  • লেজার ডায়োড: ফাইবার অপটিক যোগাযোগ ব্যবস্থায় সাধারণত আলোর উৎস হিসেবে FP লেজার ব্যবহার করা হয়, বিশেষ করে সংক্ষিপ্ত থেকে মাঝারি দূরত্বের ডেটা ট্রান্সমিশনের জন্য। তারা টেলিযোগাযোগ নেটওয়ার্কে অত্যন্ত গুরুত্বপূর্ণ।অপটিক্যাল ফাইবারের সংকেত হ্রাসকে কমিয়ে দেয় এমন তরঙ্গদৈর্ঘ্যে কাজ করে.
  • ট্রান্সিভার এবং অপটিক্যাল মডিউল: ফাইবার অপটিক্স নেটওয়ার্কের মাধ্যমে ডেটা ট্রান্সমিশনের জন্য বৈদ্যুতিক সংকেতগুলিকে অপটিক্যাল সংকেতগুলিতে রূপান্তর করতে অপটিক্যাল ট্রান্সিভারগুলিতে সংহত ফাইবার অপটিক্স লেজারগুলি সক্ষম করে।

2.ডাটা সেন্টার ইন্টারকানেক্ট

  • উচ্চ গতির সংযোগ: ডেটা সেন্টারে FP লেজারগুলি সার্ভার এবং নেটওয়ার্ক সরঞ্জামগুলির মধ্যে উচ্চ-গতির, নিম্ন-ল্যাটেনসি অপটিকাল ইন্টারকানেকশন সরবরাহ করে। তারা সংকেত হ্রাসের সাথে বড় পরিমাণে ডেটা পরিচালনা করতে সহায়তা করে।

3.পরিবেশ সংবেদন এবং গ্যাস সনাক্তকরণ

  • গ্যাস সেন্সর: এফপি লেজারগুলি গ্যাস সেন্সর সিস্টেমে ব্যবহার করা হয়, যাতে এই গ্যাসগুলির শোষণ তরঙ্গদৈর্ঘ্যের সাথে মিলে নির্দিষ্ট গ্যাসগুলি যেমন CO2 এবং CH4 সনাক্ত করা যায়।এই সিস্টেমগুলি পরিবেশগত পর্যবেক্ষণ এবং শিল্প নিরাপত্তা অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়.

4.চিকিৎসা সংক্রান্ত রোগ নির্ণয়

  • অপটিক্যাল কোহেরেন্স টমোগ্রাফি (ওসিটি): FP লেজারগুলি অ-আক্রমণাত্মক মেডিকেল ইমেজিংয়ের জন্য OCT সিস্টেমে ব্যবহৃত হয়, বিশেষ করে চোখ, ত্বক এবং কার্ডিওভাসকুলার ডায়গনিস্টিকসে।এই সিস্টেমগুলি বিস্তারিত টিস্যু ইমেজিংয়ের জন্য FP লেজারের উচ্চ গতি এবং নির্ভুলতা ব্যবহার করে.

5.লিডার সিস্টেম

  • স্বয়ংচালিত যানবাহন এবং ম্যাপিং: স্বয়ংক্রিয় ড্রাইভিং, থ্রিডি ম্যাপিং এবং পরিবেশ স্ক্যানিংয়ের মতো অ্যাপ্লিকেশনের জন্য লাইট ডিটেকশন অ্যান্ড রেঞ্জিং (LIDAR) সিস্টেমে FP লেজার ব্যবহার করা হয়।যেখানে উচ্চ রেজোলিউশনের দূরত্ব পরিমাপ অপরিহার্য.

6.ফোটনিক ইন্টিগ্রেটেড সার্কিট (পিআইসি)

  • ইন্টিগ্রেটেড ফোটনিক্স: FP Epiwafers হল ফোটনিক ইন্টিগ্রেটেড সার্কিট তৈরির জন্য মৌলিক উপাদান যা একাধিক ফোটনিক ডিভাইস (যেমন, লেজার,উচ্চ গতির সংকেত প্রক্রিয়াকরণ এবং যোগাযোগের জন্য একটি একক চিপে ডিটেক্টর).

7.স্যাটেলাইট যোগাযোগ এবং মহাকাশ

  • উচ্চ ফ্রিকোয়েন্সি যোগাযোগ: ইনপি-ভিত্তিক এফপি লেজারগুলি মহাকাশ এবং এয়ারস্পেস অ্যাপ্লিকেশনগুলিতে দীর্ঘ দূরত্ব, উচ্চ ফ্রিকোয়েন্সি ডেটা ট্রান্সমিশনের জন্য স্যাটেলাইট যোগাযোগ সিস্টেমে ব্যবহৃত হয়।

8.গবেষণা ও উন্নয়ন

  • প্রোটোটাইপিং এবং টেস্টিং: FP Epiwafers নতুন অপটোইলেকট্রনিক ডিভাইস বিকাশ, লেজার ডায়োড কর্মক্ষমতা উন্নত, এবং উদীয়মান প্রযুক্তির জন্য নতুন তরঙ্গদৈর্ঘ্য অন্বেষণের জন্য R & D ব্যবহার করা হয়।

এই অ্যাপ্লিকেশনগুলি ইনপি সাবস্ট্রেটে এফপি Epiwafers এর বহুমুখিতাকে তুলে ধরে, যা টেলিযোগাযোগ, মেডিকেল ডায়াগনস্টিক,পরিবেশগত সংবেদন, এবং উচ্চ গতির অপটিক্যাল সিস্টেম।








FP ((Fabry-Perot)) Epiwafer InP সাবস্ট্র্যাটের সুবিধা

  • মূল তরঙ্গদৈর্ঘ্যের মধ্যে কার্যকর আলোর নির্গমনঃ

    • ইনপি সাবস্ট্রেটে থাকা এফপি ইপিওফারগুলিকে ১.৩ থেকে ১.৫৫ মাইক্রন তরঙ্গদৈর্ঘ্যের মধ্যে নির্গমনের জন্য অপ্টিমাইজ করা হয়েছে, যা অপটিক্যাল ফাইবারের কম ক্ষতির ট্রান্সমিশন উইন্ডোর সাথে সামঞ্জস্যপূর্ণ।তাদের ফাইবার অপটিক যোগাযোগের জন্য আদর্শ করে তোলে.
  • উচ্চ গতির পারফরম্যান্সঃ

    • ইনপি সাবস্ট্রেটগুলির চমৎকার ইলেকট্রন গতিশীলতা রয়েছে, যা এফপি লেজারগুলিকে উচ্চ-গতির অপারেশন অর্জন করতে এবং উচ্চ-ফ্রিকোয়েন্সি ডেটা সংক্রমণ সমর্থন করতে সক্ষম করে।এটি তাদের ডেটা সেন্টার এবং টেলিযোগাযোগের মতো উচ্চ-ব্যান্ডউইথ অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে.
  • ব্যয়-কার্যকর উৎপাদনঃ

    • ডিস্ট্রিবিউটেড ফিডব্যাক (ডিএফবি) লেজারের মতো আরও জটিল লেজার কাঠামোর তুলনায়, এফপি লেজারের একটি সহজ নকশা রয়েছে।এটি স্বল্প থেকে মাঝারি পরিসরের অ্যাপ্লিকেশনগুলির জন্য এখনও ভাল পারফরম্যান্স সরবরাহ করার সময় উত্পাদন ব্যয় কমিয়ে দেয়.
  • বহুমুখী অ্যাপ্লিকেশনঃ

    • এফপি ইপিওফারগুলি ফাইবার অপটিক যোগাযোগ এবং ডেটা সেন্টার ইন্টারকানেকশন থেকে শুরু করে পরিবেশ সংবেদন, মেডিকেল ডায়াগনস্টিকস (ওসিটি) এবং লিডার সিস্টেম পর্যন্ত বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।তাদের বহুমুখিতা বিভিন্ন শিল্পে একটি প্রধান সুবিধা.
  • সরলীকৃত উত্পাদন প্রক্রিয়াঃ

    • ডিএফবি লেজারের মতো অন্যান্য ধরণের লেজারের তুলনায় এফপি লেজারগুলি তৈরি করা সহজ, কারণ তারা জটিল গ্রিজগুলির পরিবর্তে প্রাকৃতিকভাবে প্রতিফলিত বিভক্ত দিকগুলির উপর নির্ভর করে,উত্পাদন জটিলতা এবং খরচ হ্রাস.
  • ভাল তরঙ্গদৈর্ঘ্য নমনীয়তাঃ

    • এফপি লেজারগুলি বর্তমান বা তাপমাত্রা সামঞ্জস্য করে বিভিন্ন তরঙ্গদৈর্ঘ্যের উপর সুরক্ষিত হতে পারে, বিশেষত সেন্সিং এবং যোগাযোগ ব্যবস্থায় বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য নমনীয়তা সরবরাহ করে।
  • কম শক্তি খরচঃ

    • ইনপি ইপিওফারগুলির উপর ভিত্তি করে এফপি লেজারগুলির কম শক্তি খরচ থাকে, যা তাদের ডেটা যোগাযোগ এবং সেন্সিং নেটওয়ার্কগুলিতে বড় আকারের স্থাপনার জন্য দক্ষ করে তোলে যেখানে শক্তি দক্ষতা সমালোচনামূলক।
