বিস্তারিত তথ্য |
|||
| PL তরঙ্গদৈর্ঘ্য নিয়ন্ত্রণ: | 3nm এর চেয়ে ভালো | PL তরঙ্গদৈর্ঘ্য অভিন্নতা: | মাধ্যমিক 1nm @ ভিতরের 42 মিমি থেকে ডেভ ভালো |
|---|---|---|---|
| বেধ নিয়ন্ত্রণ: | ±3% এর চেয়ে ভালো | বেধ অভিন্নতা: | ±3% @ অভ্যন্তরীণ 42 মিমি এর চেয়ে ভাল |
| ডোপিং নিয়ন্ত্রণ: | ±10% এর চেয়ে ভালো | P-InP ডোপিং (cm-3): | Zn ডোপড; 5e17 থেকে 2e18 |
| N-InP ডোপিং (cm-3): | সি ডোপড; 5e17 থেকে 3e18 | AllnGaAs ডোপিং (cm-3): | 1e17 থেকে 2e18 |
| বিশেষভাবে তুলে ধরা: | 1270nm N-InP সাবস্ট্র্যাট,এফপি লেজার ডায়োড এন-ইনপি সাবস্ট্র্যাট,2.৫জি এন-ইনপি সাবস্ট্র্যাট |
||
পণ্যের বর্ণনা
এন-ইনপি সাবস্ট্র্যাটের ব্যান্ডউইথ ০২ঃ2এফপি লেজার ডায়োডের জন্য.5G তরঙ্গদৈর্ঘ্য 1270nm epi wafer
এন-ইনপি সাবস্ট্রেট এফপি ইপিওয়াফারের ওভারভিউ
আমাদের N-InP Substrate FP Epiwafer একটি উচ্চ-কার্যকারিতা epitaxial wafer Fabry-Pérot (FP) লেজার ডায়োড উত্পাদন জন্য ডিজাইন করা হয়, বিশেষভাবে অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশন জন্য অপ্টিমাইজড।এই Epiwafer একটি N- টাইপ ইন্ডিয়াম ফসফাইড (N-InP) স্তর আছে, একটি উপাদান যা তার চমৎকার ইলেকট্রনিক এবং অপটোইলেকট্রনিক বৈশিষ্ট্যগুলির জন্য বিখ্যাত, এটি উচ্চ গতির এবং উচ্চ ফ্রিকোয়েন্সি ডিভাইসের জন্য আদর্শ করে তোলে।
ইপিওয়েফারটি ১২৭০ এনএম তরঙ্গদৈর্ঘ্যে কাজ করে এমন লেজার ডায়োড তৈরির জন্য তৈরি করা হয়েছে,যা ফাইবার অপটিক যোগাযোগের জন্য ঘন তরঙ্গদৈর্ঘ্য বিভাজন মাল্টিপ্লেক্সিং (CWDM) সিস্টেমের জন্য একটি সমালোচনামূলক তরঙ্গদৈর্ঘ্যএপিট্যাক্সিয়াল স্তরের গঠন এবং বেধের সুনির্দিষ্ট নিয়ন্ত্রণ সর্বোত্তম কর্মক্ষমতা নিশ্চিত করে, FP লেজার ডায়োড 2.5 GHz পর্যন্ত অপারেটিং ব্যান্ডউইথ অর্জন করতে সক্ষম।এই ব্যান্ডউইথ উচ্চ গতির তথ্য সংক্রমণ জন্য ডিভাইস ভাল উপযুক্ত করে তোলে, দ্রুত এবং নির্ভরযোগ্য যোগাযোগের জন্য প্রয়োজনীয় অ্যাপ্লিকেশনগুলিকে সমর্থন করে।
লেজার ডায়োডের ফ্যাব্রি-পেরোট (এফপি) গহ্বর কাঠামো, ইনপি সাবস্ট্র্যাটের উচ্চমানের ইপিট্যাক্সিয়াল স্তর দ্বারা সহজতর করা হয়েছে,ন্যূনতম গোলমাল এবং উচ্চ দক্ষতার সাথে ধারাবাহিক আলো উত্পাদন নিশ্চিত করেএই Epiwafer একটি ধ্রুবক, নির্ভরযোগ্য কর্মক্ষমতা প্রদান করার জন্য ডিজাইন করা হয়, এটি টেলিকমিউনিকেশনের জন্য কাটিয়া প্রান্ত লেজার diodes উত্পাদন লক্ষ্য নির্মাতারা জন্য একটি চমৎকার পছন্দ করে তোলে,তথ্য কেন্দ্র, এবং অন্যান্য উচ্চ গতির নেটওয়ার্কিং পরিবেশ।
সংক্ষেপে, আমাদের N-InP Substrate FP Epiwafer উন্নত অপটিক্যাল যোগাযোগ সিস্টেমের জন্য একটি গুরুত্বপূর্ণ উপাদান, চমৎকার উপাদান বৈশিষ্ট্য, সুনির্দিষ্ট তরঙ্গদৈর্ঘ্য লক্ষ্যবস্তু,এবং উচ্চ অপারেশনাল ব্যান্ডউইথএটি আধুনিক উচ্চ গতির যোগাযোগ নেটওয়ার্কগুলির কঠোর চাহিদা পূরণ করে এমন ফ্রি-প্লেস লেজার ডায়োড তৈরির জন্য একটি শক্তিশালী ভিত্তি সরবরাহ করে।
এন-ইনপি সাবস্ট্রেট এফপি ইপিওয়েফারের বৈশিষ্ট্য
The N-InP Substrate FP Epiwafer is characterized by a set of specialized properties that make it an ideal choice for the fabrication of Fabry-Pérot (FP) laser diodes used in high-performance optical communication systems. নিচে এই Epiwafer এর মূল বৈশিষ্ট্য দেওয়া হল:
-
সাবস্ট্র্যাট উপাদান:
- প্রকার: এন-টাইপ ইন্ডিয়াম ফসফাইড (এন-ইনপি)
- বৈশিষ্ট্য: উচ্চ ইলেকট্রন গতিশীলতা, কম প্রতিরোধ ক্ষমতা, এবং চমৎকার তাপ পরিবাহিতা, এটি উচ্চ গতির ইলেকট্রনিক এবং অপটোইলেকট্রনিক অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
-
ইপিট্যাক্সিয়াল স্তর:
- বৃদ্ধি কৌশল: ইপিট্যাক্সিয়াল স্তরগুলি এন-ইনপি সাবস্ট্র্যাটে ধাতব-জৈব রাসায়নিক বাষ্প অবক্ষয় (এমওসিভিডি) বা আণবিক বিম ইপিট্যাক্সি (এমবিই) এর মতো কৌশল ব্যবহার করে উত্থিত হয়।
- স্তর গঠন: পছন্দসই ইলেকট্রনিক এবং অপটিক্যাল বৈশিষ্ট্য অর্জনের জন্য ডোপিং ঘনত্ব এবং উপাদান গঠন সঠিক নিয়ন্ত্রণ।
-
তরঙ্গদৈর্ঘ্য:
- লক্ষ্য তরঙ্গদৈর্ঘ্য: ১২৭০ এনএম
- প্রয়োগ: ফাইবার অপটিক কমিউনিকেশন সিস্টেমের মধ্যে রুক্ষ তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সিং (সিডব্লিউডিএম) জন্য আদর্শ।
-
ব্যান্ডউইথ:
- অপারেশনাল ব্যান্ডউইথ: ২.৫ গিগাহার্টজ পর্যন্ত
- পারফরম্যান্স: উচ্চ গতির ডেটা ট্রান্সমিশনের জন্য উপযুক্ত, টেলিযোগাযোগ এবং ডেটা নেটওয়ার্কে নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে।
-
ফ্যাব্রি-পেরোট গহ্বর:
- কাঠামো: Epiwafer একটি Fabry-Pérot গহ্বর গঠন সমর্থন করে, উচ্চ দক্ষতা সঙ্গে ধারাবাহিক আলো উত্পাদন জন্য অপরিহার্য।
- লেজারের বৈশিষ্ট্য: ন্যূনতম গোলমাল, স্থিতিশীল তরঙ্গদৈর্ঘ্য নির্গমন এবং উচ্চ আউটপুট পাওয়ার সহ লেজার ডায়োড উত্পাদন করে।
-
পৃষ্ঠের গুণমান:
- পলিশিং: স্তর পৃষ্ঠটি ত্রুটিগুলি হ্রাস করার জন্য অত্যন্ত পোলিশ করা হয়, ন্যূনতম বিচ্যুতি সহ একটি উচ্চমানের ইপিট্যাক্সিয়াল স্তর নিশ্চিত করে।
-
তাপীয় বৈশিষ্ট্য:
- তাপ বিচ্ছিন্নতা: এন-ইনপি সাবস্ট্র্যাটের চমৎকার তাপ পরিবাহিতা কার্যকর তাপ অপসারণকে সমর্থন করে, যা লেজার ডায়োড কর্মক্ষমতা এবং দীর্ঘায়ু বজায় রাখার জন্য গুরুত্বপূর্ণ।
-
অ্যাপ্লিকেশন উপযুক্ততা:
- লক্ষ্য ডিভাইস: অপটিক্যাল কমিউনিকেশন সিস্টেম, ডেটা সেন্টার এবং অন্যান্য উচ্চ গতির নেটওয়ার্কিং পরিবেশে ব্যবহৃত FP লেজার ডায়োডের জন্য ডিজাইন করা হয়েছে।
এই বৈশিষ্ট্যগুলি সমষ্টিগতভাবে উচ্চমানের এফপি লেজার ডায়োড উত্পাদনকে সমর্থন করার জন্য Epiwafer এর সক্ষমতাকে অবদান রাখে,আধুনিক অপটিক্যাল যোগাযোগ প্রযুক্তির কঠোর চাহিদা পূরণ.
এন-ইনপি সাবস্ট্রেট এফপি ইপিওফারের প্রয়োগ
N-InP Substrate FP Epiwafer উন্নত অপটোইলেকট্রনিক ডিভাইস, বিশেষ করে Fabry-Pérot (FP) লেজার ডায়োডের উন্নয়নে একটি সমালোচনামূলক উপাদান।এর বৈশিষ্ট্যগুলি উচ্চ গতির যোগাযোগ এবং সম্পর্কিত ক্ষেত্রগুলিতে বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য এটি উপযুক্ত করে তোলেএখানে প্রধান অ্যাপ্লিকেশন রয়েছেঃ
-
অপটিক্যাল যোগাযোগ ব্যবস্থা:
- ফাইবার অপটিক ট্রান্সমিশন: এপিওয়েফার 1270 এনএম তরঙ্গদৈর্ঘ্যে কাজ করে এমন এফপি লেজার ডায়োড তৈরির জন্য আদর্শ, যা সাধারণত ঘন তরঙ্গদৈর্ঘ্য বিভাগ মল্টিপ্লেক্সিং (সিডব্লিউডিএম) সিস্টেমে ব্যবহৃত হয়।এই সিস্টেমগুলি একক ফাইবারের মাধ্যমে একাধিক ডাটা চ্যানেল প্রেরণের জন্য সুনির্দিষ্ট তরঙ্গদৈর্ঘ্যের নিয়ন্ত্রণের উপর নির্ভর করে, অতিরিক্ত ফাইবারের প্রয়োজন ছাড়াই ব্যান্ডউইথ বাড়ানো।
- উচ্চ গতির ডেটা লিঙ্ক: ওয়েফারটি ২.৫ গিগাহার্টজ পর্যন্ত অপারেটিং ব্যান্ডউইথের লেজার ডায়োড সমর্থন করে, যা এটিকে উচ্চ গতির ডেটা ট্রান্সমিশন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে,মেট্রোপলিটন এরিয়া নেটওয়ার্ক (এমএএন) এবং দীর্ঘ দূরত্বের অপটিক্যাল নেটওয়ার্ক সহ.
-
ডাটা সেন্টার:
- আন্তঃসংযোগ: এই Epiwafer থেকে তৈরি FP লেজার ডায়োডগুলি ডাটা সেন্টারের মধ্যে অপটিক্যাল ইন্টারকানেকশনে ব্যবহৃত হয়, যেখানে উচ্চ গতির, কম বিলম্বিত যোগাযোগ অত্যন্ত গুরুত্বপূর্ণ।এই লেজারগুলি সার্ভারগুলির মধ্যে কার্যকর তথ্য স্থানান্তর নিশ্চিত করে, স্টোরেজ সিস্টেম এবং নেটওয়ার্কিং সরঞ্জাম।
- ক্লাউড কম্পিউটিং অবকাঠামো: যেহেতু ক্লাউড সার্ভিসগুলি ক্রমবর্ধমান ডেটা রেটগুলির চাহিদা রাখে, তাই এফপি লেজার ডায়োডগুলি ডেটা সেন্টার নেটওয়ার্কগুলির কর্মক্ষমতা এবং নির্ভরযোগ্যতা বজায় রাখতে সহায়তা করে, বড় আকারের,বিতরণকৃত কম্পিউটিং পরিবেশ.
-
টেলিযোগাযোগ:
- ৫জি নেটওয়ার্ক: উচ্চ ডেটা রেট এবং নির্ভরযোগ্য সংযোগের জন্য 5 জি টেলিযোগাযোগ অবকাঠামোর জন্য লেজার ডায়োড উত্পাদনে অ্যাপিওয়েফার ব্যবহার করা হয়।এফপি লেজার ডায়োডগুলি 5 জি নেটওয়ার্কের ব্যাকবোন জুড়ে ডেটা প্রেরণের জন্য প্রয়োজনীয় অপটিক্যাল সংকেত সরবরাহ করে.
- FTTx (ফাইবার এক্স): এই প্রযুক্তিতে ফাইবার অপটিক নেটওয়ার্কগুলি শেষ ব্যবহারকারীদের (বাড়ি, ব্যবসা) নিকটবর্তী স্থাপন করা জড়িত এবং FP লেজার ডায়োডগুলি FTTx সিস্টেমে ব্যবহৃত অপটিক্যাল ট্রান্সমিটারগুলির মূল উপাদান।
-
পরীক্ষা ও পরিমাপ সরঞ্জাম:
- অপটিক্যাল স্পেকট্রাম বিশ্লেষক: এই Epiwafer থেকে উত্পাদিত FP লেজার ডায়োডগুলি অপটিক্যাল স্পেকট্রাম বিশ্লেষকগুলিতে ব্যবহৃত হয়, যা অপটিক্যাল যোগাযোগ ব্যবস্থার কার্যকারিতা পরীক্ষা এবং পরিমাপের জন্য অপরিহার্য সরঞ্জাম।
- অপটিক্যাল কোহেরেন্স টমোগ্রাফি (ওসিটি): মেডিকেল ইমেজিং, বিশেষ করে ওসিটি সিস্টেমে, এফপি লেজার ডায়োডগুলি জৈবিক টিস্যুগুলির উচ্চ-রেজোলিউশনের ইমেজিংয়ের জন্য প্রয়োজনীয় আলোর উত্স সরবরাহ করে।
-
সেন্সিং এবং মেট্রোলজি:
- অপটিক্যাল সেন্সর: এফপি লেজার ডায়োডগুলির নির্ভুলতা এবং স্থিতিশীলতা পরিবেশগত পর্যবেক্ষণ, শিল্প প্রক্রিয়া নিয়ন্ত্রণ এবং জৈব চিকিৎসা প্রয়োগের জন্য অপটিক্যাল সেন্সরগুলিতে ব্যবহারের জন্য উপযুক্ত করে তোলে।
- দূরত্ব এবং অবস্থান ব্যবস্থা: এফপি লেজার ডায়োডগুলি এমন সিস্টেমেও ব্যবহৃত হয় যেখানে স্পষ্ট দূরত্বের পরিমাপ প্রয়োজন, যেমন লিডার (লাইট ডিটেকশন অ্যান্ড রেঞ্জিং) এবং অন্যান্য অবস্থান নির্ধারণ প্রযুক্তি।
N-InP Substrate FP Epiwafer এর বহুমুখিতা এবং উচ্চ পারফরম্যান্স বৈশিষ্ট্যগুলি এটিকে অপটিক্যাল যোগাযোগ, ডেটা সেন্টার,টেলিযোগাযোগ, এবং এর বাইরেও।

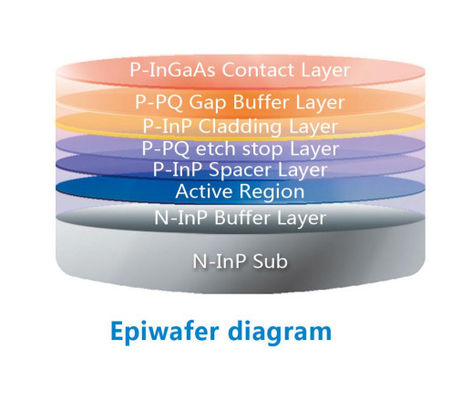

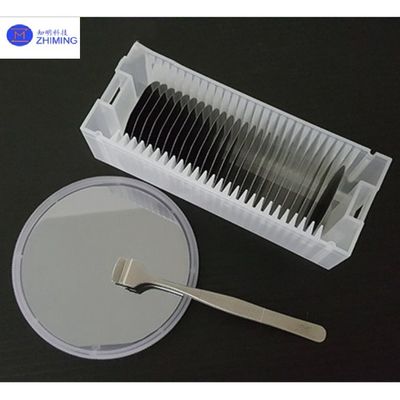

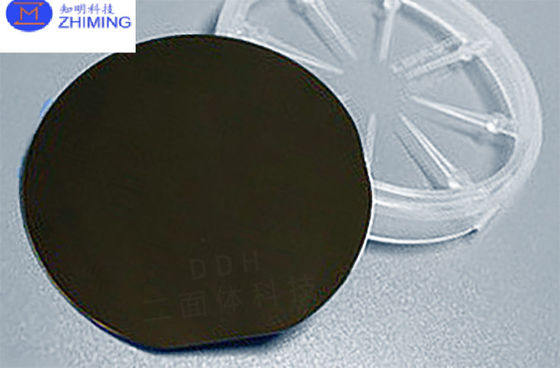

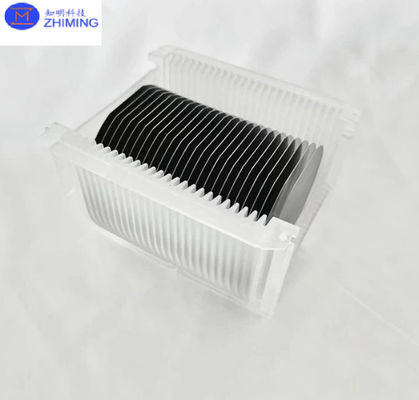

এন-ইনপি সাবস্ট্রেট এফপি ইপিওয়াফারের ছবি
