বিস্তারিত তথ্য |
|||
| পোলিশ: | ডিএসপি এসএসপি মো | ডোপিং ঘনত্ব: | ডোপিং এলিমেন্টের ঘনত্ব 1×10^16 - 1×10^18 সেমি^-3 |
|---|---|---|---|
| ত্রুটি ঘনত্ব: | ≤ ৫০০ সেমি^-২ | জমা শর্ত: | ওয়েফার তাপমাত্রা 20-25°C, আর্দ্রতা ≤60% এর জন্য স্টোরেজ পরিবেশ |
| গতিশীলতা: | ১২০০-২০০০ | বেধ: | ৩৫০ + ১০ মি |
| সমতলতা: | ওয়েফার পৃষ্ঠের সমতলতা ≤0.5 μm | ব্যাসার্ধ: | 2-8 ইঞ্চি |
| বিশেষভাবে তুলে ধরা: | 8 ইঞ্চি GaN-on-Si Epitaxy ওয়েফার,১১১ গ্যান-অন-সি ইপিটাক্সি ওয়েফার,110 GaN-on-Si Epitaxy Wafer |
||
পণ্যের বর্ণনা
8 ইঞ্চি গ্যান-অন-সি ইপিটাক্সি ওয়েফার 110 111 110 এন-টাইপ পি-টাইপ কাস্টমাইজেশন সেমিকন্ডাক্টর আরএফ এলইডি
গ্যান-অন-সি-ওয়েফারের বর্ণনাঃ
8-ইঞ্চি ব্যাসার্ধের গ্যান-অন-সি এমএমআইসি এবং সি সি এমওএস ওয়েফারগুলি (উপরে, বাম) ওয়েফারের স্কেলে 3 ডি একীভূত। দুটি ওয়েফার একটি নিম্ন-তাপমাত্রা অক্সাইড-অক্সাইড বন্ডিং কৌশল ব্যবহার করে মুখোমুখিভাবে আবদ্ধ।সিলিকন-অন-আইসোলেটর ওয়েফারের সি সাবস্ট্র্যাটটি পুরোপুরি গ্রাউন্ড অক্সাইডে থামার জন্য পিচিং এবং নির্বাচনী ভিজা খোদাইয়ের মাধ্যমে সরানো হয় (বক্স). সিএমওএসের পিছনে এবং গ্যান সার্কিটের শীর্ষে ভায়াসগুলি পৃথকভাবে খোদাই করা হয় এবং একটি শীর্ষ ধাতব দিয়ে আন্তঃসংযুক্ত হয়।উল্লম্ব ইন্টিগ্রেশন চিপ আকার হ্রাস এবং ক্ষতি এবং বিলম্ব কমাতে আন্তঃসংযোগ দূরত্ব হ্রাসঅক্সাইড-অক্সাইড বন্ড পদ্ধতির পাশাপাশি হাইব্রিড বন্ড ইন্টারকানেক্ট ব্যবহার করে থ্রিডি ইন্টিগ্রেশন পদ্ধতির সক্ষমতা বাড়ানোর কাজ চলছে।যা GaN এবং CMOS সার্কিটগুলির জন্য পৃথক ভায়াস ছাড়াই দুটি ওয়েফারের মধ্যে সরাসরি বৈদ্যুতিক সংযোগের অনুমতি দেয়.
গ্যান-অন-সি-ওয়েফারের বৈশিষ্ট্যঃ
উচ্চ অভিন্নতা
নিম্ন ফুটো প্রবাহ
উচ্চতর অপারেটিং তাপমাত্রা
চমৎকার 2DEG বৈশিষ্ট্য
উচ্চ বিরতি ভোল্টেজ (600V-1200V)
নিম্ন চালু প্রতিরোধের
উচ্চতর সুইচিং ফ্রিকোয়েন্সি
উচ্চতর অপারেটিং ফ্রিকোয়েন্সি (১৮ গিগাহার্জ পর্যন্ত)
গ্যান-অন-সি-এমএমআইসির জন্য সিএমওএস-সামঞ্জস্যপূর্ণ প্রক্রিয়া
200 মিমি ব্যাসার্ধের সিআই সাবস্ট্র্যাট এবং সিএমওএস সরঞ্জাম ব্যবহার ব্যয় হ্রাস করে এবং ফলন বৃদ্ধি করে
উন্নত আকার, ওজন এবং শক্তি সুবিধার সাথে কার্যকারিতা উন্নত করতে সিএমওএসের সাথে গ্যান এমএমআইসিগুলির ওয়েফার-স্কেল 3 ডি সংহতকরণ
গ্যান-অন-সি-ওয়েফারের ফর্মঃ
| আইটিএম | সিলিকন ওয়েফারে গ্যালিয়াম নাইট্রাইড, সিলিকন ওয়েফারে গ্যান |
| GaN পাতলা ফিল্ম | 0.5 μm ± 0.1 μm |
| GaN দৃষ্টিভঙ্গি | সি-প্লেন (0001) |
| গ-মুখ | <1nm, যেমন-বৃদ্ধ, ইপিআই-প্রস্তুত |
| এন-ফেস | পি-টাইপ/বি-ডোপড |
| মেরুকতা | গ-মুখ |
| পরিবাহিতা প্রকার | অ-ডোপড/এন-টাইপ |
| ম্যাক্রো ত্রুটি ঘনত্ব | < 5 সেমি^2 |
| সিলিকন ওয়েফার সাবস্ট্র্যাট | |
| নির্দেশনা | < ১০০> |
| পরিবাহিতা প্রকার | এন-টাইপ/পি-ডোপড বা পি-টাইপ/বি-ডোপড |
| মাত্রাঃ | 10x10x0.5 মিমি 2 ইঞ্চি 4 ইঞ্চি 6 ইঞ্চি 8 ইঞ্চি |
| প্রতিরোধ ক্ষমতা | ১-৫ ওহম-সিমি, ০-১০ ওহম-সিমি, < ০.০০৫ ওহম-সিমি অথবা অন্য |

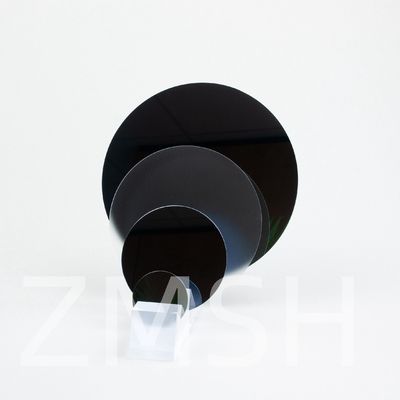

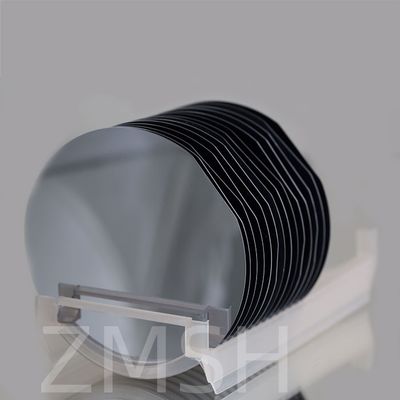

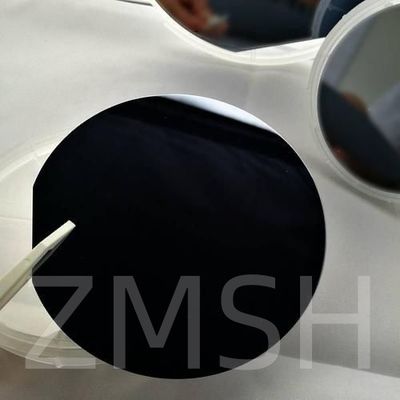

গ্যান-অন-সি-ওয়েফারের শারীরিক ছবিঃ
গ্যান-অন-সি-ওয়েফারের প্রয়োগঃ
1আলোকসজ্জাঃ সাধারণ আলোকসজ্জা, অটোমোবাইল আলো,প্রদর্শনের জন্য ব্যাকলাইটগ্যান এলইডিগুলি শক্তির দক্ষতা এবং দীর্ঘস্থায়ী।
2পাওয়ার ইলেকট্রনিক্সঃ GaN-on-Si সাবস্ট্র্যাটগুলি উচ্চ-ইলেকট্রন গতিশীলতা ট্রানজিস্টর (HEMT) এবং Schottky ডায়োডের মতো পাওয়ার ইলেকট্রনিক ডিভাইসগুলির উত্পাদনে ব্যবহৃত হয়।এই ডিভাইসগুলি পাওয়ার সাপ্লাইতে ব্যবহৃত হয়, ইনভার্টার এবং কনভার্টার তাদের উচ্চ দক্ষতা এবং দ্রুত সুইচিং গতির কারণে।
3ওয়্যারলেস কমিউনিকেশনঃ রাডার সিস্টেম, স্যাটেলাইট যোগাযোগের মতো ওয়্যারলেস কমিউনিকেশন সিস্টেমের জন্য উচ্চ-ফ্রিকোয়েন্সি এবং উচ্চ-শক্তির আরএফ ডিভাইসগুলির বিকাশে GaN-on-Si সাবস্ট্রেট ব্যবহার করা হয়,এবং বেস স্টেশনGaN RF ডিভাইসগুলি উচ্চ শক্তি ঘনত্ব এবং দক্ষতা সরবরাহ করে।
4অটোমোটিভঃ গ্যাএন-অন-সি সাবস্ট্র্যাটগুলি তাদের উচ্চ শক্তি ঘনত্বের কারণে বোর্ড চার্জার, ডিসি-ডিসি রূপান্তরকারী এবং মোটর ড্রাইভের মতো অ্যাপ্লিকেশনগুলির জন্য অটোমোটিভ শিল্পে ক্রমবর্ধমানভাবে ব্যবহৃত হচ্ছে,দক্ষতা, এবং নির্ভরযোগ্যতা।
5. সৌরশক্তিঃ সৌর কোষ উৎপাদনে GaN-on-Si সাবস্ট্র্যাট ব্যবহার করা যেতে পারে,যেখানে তাদের উচ্চ দক্ষতা এবং বিকিরণের ক্ষতির প্রতিরোধ ক্ষমতা মহাকাশ অ্যাপ্লিকেশন এবং ঘনীভূত ফোটোভোলটাইকগুলির জন্য সুবিধাজনক হতে পারে.
6. সেন্সর: গ্যাস সেন্সর, ইউভি সেন্সর এবং চাপ সেন্সর সহ বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য সেন্সরগুলির বিকাশে GaN-on-Si স্তরগুলি ব্যবহার করা যেতে পারে,তাদের উচ্চ সংবেদনশীলতা এবং স্থিতিশীলতা কারণে.
7. বায়োমেডিক্যালঃ GaN-on-Si সাবস্ট্র্যাটগুলির জৈব সামঞ্জস্যতা, স্থিতিশীলতা এবং চিকিত্সার জন্য জৈব চিকিৎসা ডিভাইসে সম্ভাব্য অ্যাপ্লিকেশন রয়েছে।এবং কঠোর পরিবেশে কাজ করার ক্ষমতা.
8গ্রাহক ইলেকট্রনিক্সঃ গ্রাহক ইলেকট্রনিক্সে বিভিন্ন অ্যাপ্লিকেশন যেমন ওয়্যারলেস চার্জিং, পাওয়ার অ্যাডাপ্টার,এবং তাদের উচ্চ দক্ষতা এবং কম্প্যাক্ট আকারের কারণে উচ্চ ফ্রিকোয়েন্সি সার্কিট.

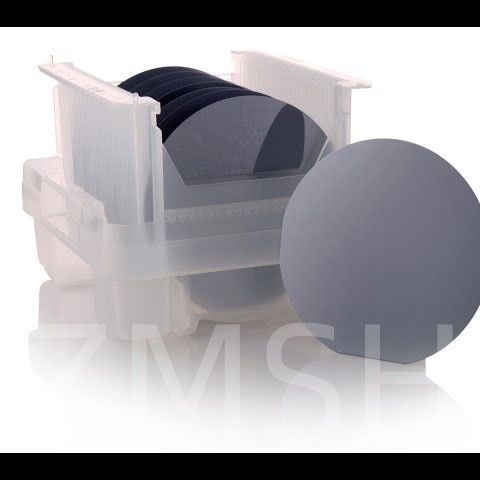

গ্যান-অন-সি-ওয়েফারের অ্যাপ্লিকেশন চিত্রঃ
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন: সিলিকন এর উপর GaN এর প্রক্রিয়া কি?
উত্তরঃ 3 ডি স্ট্যাকিং প্রযুক্তি। বিচ্ছেদের পরে, সিলিকন দাতা ওয়েফার একটি দুর্বল স্ফটিক সমতল বরাবর বিভক্ত হয় এবং এইভাবে GaN ওয়েফারে সিলিকন চ্যানেল উপাদান একটি পাতলা স্তর ছেড়ে যায়।এই সিলিকন চ্যানেলটি তারপর GaN ওয়েফারে সিলিকন PMOS ট্রানজিস্টরগুলিতে প্রক্রিয়াজাত করা হয়.
2প্রশ্ন: সিলিকনের তুলনায় গ্যালিয়াম নাইট্রাইডের সুবিধা কি?
উত্তরঃ গ্যালিয়াম নাইট্রাইড (গ্যান) একটি খুব কঠিন, যান্ত্রিকভাবে স্থিতিশীল, দ্বিগুণ III/V সরাসরি ব্যান্ডগ্যাপ সেমিকন্ডাক্টর। উচ্চতর ভাঙ্গন শক্তি, দ্রুত সুইচিং গতি,উচ্চতর তাপ পরিবাহিতা এবং কম অন-প্রতিরোধ, GaN ভিত্তিক পাওয়ার ডিভাইসগুলি সিলিকন ভিত্তিক ডিভাইসগুলিকে উল্লেখযোগ্যভাবে ছাড়িয়ে যায়।
