বিস্তারিত তথ্য |
|||
ওরিয়েন্টেশন: | <100> বা <111> | প্রতিরোধ ক্ষমতা: | 1-10 ওহম-সেমি (বা নির্দিষ্ট হিসাবে) |
---|---|---|---|
টিটিভি: | ≤ 2µm | নম: | ≤ 40µm |
ওয়ার্প: | ≤ 40µm | কণা কাউন্ট: | ≤ 50 @ ≥ 0.12µm |
এলটিভি: | ≤ 1µm (20mm x 20mm এলাকায়) | সমতলতা (GBIR): | ≤ 0.5µm (গ্লোবাল ব্যাকসাইড আইডিয়াল রেঞ্জ) |
বিশেষভাবে তুলে ধরা: | সিলিকন ওয়েফার,১২ ইঞ্চি সিলিকন ওয়েফার,পি টাইপ সিলিকন ওয়েফার |
পণ্যের বর্ণনা
২ ইঞ্চি ৪ ইঞ্চি ৬ ইঞ্চি ৮ ইঞ্চি ১২ ইঞ্চি সিলিকন ওয়েফার পলিশিং পলিশিং পি টাইপ এন টাইপ সেমিকন্ডাক্টর
সি-ওয়েফারের বর্ণনাঃ
সিলিকন ওয়েফার একটি উপাদান যা অর্ধপরিবাহী উত্পাদন করতে ব্যবহৃত হয়, যা মানুষের জীবন উন্নত করে এমন সব ধরণের ইলেকট্রনিক ডিভাইসে পাওয়া যায়।সিলিকন মহাবিশ্বের সবচেয়ে সাধারণ উপাদান হিসেবে দ্বিতীয় স্থানে রয়েছেএটি প্রযুক্তি এবং ইলেকট্রনিক্স সেক্টরে একটি অর্ধপরিবাহী হিসাবে ব্যবহৃত হয়। বেশিরভাগ মানুষ তাদের জীবনে একটি বাস্তব সিলিকন ওয়েফারের সাথে দেখা করার সুযোগ পেয়েছে।এই সুপার ফ্ল্যাট ডিস্কটি একটি আয়না সদৃশ পৃষ্ঠ পর্যন্ত পরিমার্জন করা হয়এছাড়া এটি সূক্ষ্ম পৃষ্ঠের অনিয়মিততা থেকে তৈরি যা এটিকে বিশ্বের সবচেয়ে সমতল বস্তু করে তোলে। এটি অত্যন্ত পরিষ্কার এবং অমেধ্য এবং মাইক্রো-কণিকা মুক্ত।আধুনিক অর্ধপরিবাহী জন্য এটি নিখুঁত স্তর উপাদান করতে অপরিহার্য গুণাবলী.
সি ওয়েফারের চরিত্র:
ইয়ং'স মডুলাসঃ প্রায় ১৩০-১৮৫ জিপিএ, যা ৩০০ মিমি সিলিকন ওয়েফারের শক্ততা নির্দেশ করে
ভাঙ্গন শক্ততাঃ সিলিকনের ভাঙ্গন শক্ততা কম, যার অর্থ এটি চাপের অধীনে ফাটতে পারে।
তাপ পরিবাহিতাঃ প্রায় 149 W / m · K 300K এ, যা তুলনামূলকভাবে উচ্চ এবং ইলেকট্রনিক ডিভাইসে উত্পাদিত তাপ ছড়িয়ে দেওয়ার জন্য উপকারী।
তাপীয় সম্প্রসারণ সহগঃ প্রায় ২.৬ x ১০^-৬ / কে, যা তাপমাত্রার পরিবর্তনের সাথে ওয়েফারের সম্প্রসারণ কত হবে তা নির্দেশ করে।
ব্যান্ড ফাঁকঃ সিলিকন রুম তাপমাত্রায় প্রায় 1.1 eV এর একটি পরোক্ষ ব্যান্ড ফাঁক রয়েছে, যা ট্রানজিস্টরের মতো বৈদ্যুতিন ডিভাইস তৈরির জন্য উপযুক্ত।
প্রতিরোধ ক্ষমতাঃ ডোপিংয়ের উপর নির্ভর করে পরিবর্তিত হয়; অন্তর্নিহিত সিলিকন একটি উচ্চ প্রতিরোধ ক্ষমতা (~ 10 ^ 3 Ω · সেমি), যখন ডোপড সিলিকন 10 ^ -3 থেকে 10 ^ 3 Ω · সেমি পর্যন্ত প্রতিরোধ ক্ষমতা থাকতে পারে।
ডাইলেক্ট্রিক ধ্রুবকঃ প্রায় ১১.৭ এ ১ মেগাহার্টজ, যা সিলিকন থেকে তৈরি ডিভাইসের ক্যাপাসিটেন্সকে প্রভাবিত করে।
রাসায়নিক স্থিতিশীলতাঃ সিলিকন রাসায়নিকভাবে স্থিতিশীল এবং হাইড্রোফ্লোরিক অ্যাসিড (এইচএফ) ব্যতীত ঘরের তাপমাত্রায় বেশিরভাগ অ্যাসিড এবং ক্ষার প্রতিরোধী।
অক্সিডেশনঃ উচ্চ তাপমাত্রায় অক্সিজেনের সংস্পর্শে আসার সময় সিলিকন একটি নেটিভ অক্সাইড স্তর (SiO2) গঠন করে, যা নিরোধক এবং প্রতিরক্ষামূলক স্তরগুলির জন্য অর্ধপরিবাহী ডিভাইস তৈরিতে ব্যবহৃত হয়।
Si এর রূপওয়েফার:
প্যারামিটার/বৈশিষ্ট্য | বর্ণনা/স্পেসিফিকেশন |
উপাদান প্রকার | একক-ক্রিস্টাল সিলিকন |
বিশুদ্ধতা | 99.9999% (6N) বা তার বেশি |
ব্যাসার্ধ | ২ ইঞ্চি, ৩ ইঞ্চি, ৪ ইঞ্চি, ৬ ইঞ্চি, ৮ ইঞ্চি, ১২ ইঞ্চি ইত্যাদি। |
বেধ | স্ট্যান্ডার্ড বেধ বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড |
ক্রিস্টাল ওরিয়েন্টেশন | <100>, <111>, <110> ইত্যাদি। |
ওরিয়েন্টেশন সহনশীলতা | ±0.5° বা তার বেশি |
বেধ সহনশীলতা | ±5μm বা তার বেশি |
সমতল | ≤ ১ মাইক্রোমিটার বা তার বেশি |
পৃষ্ঠের রুক্ষতা | <০.৫ এনএম আরএমএস বা তার কম |

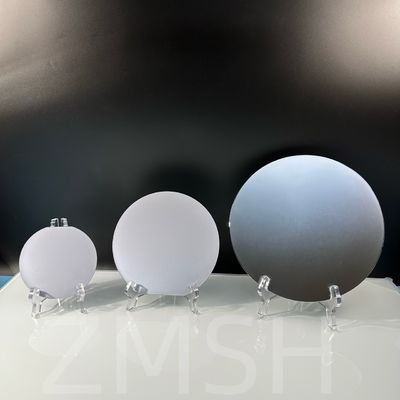

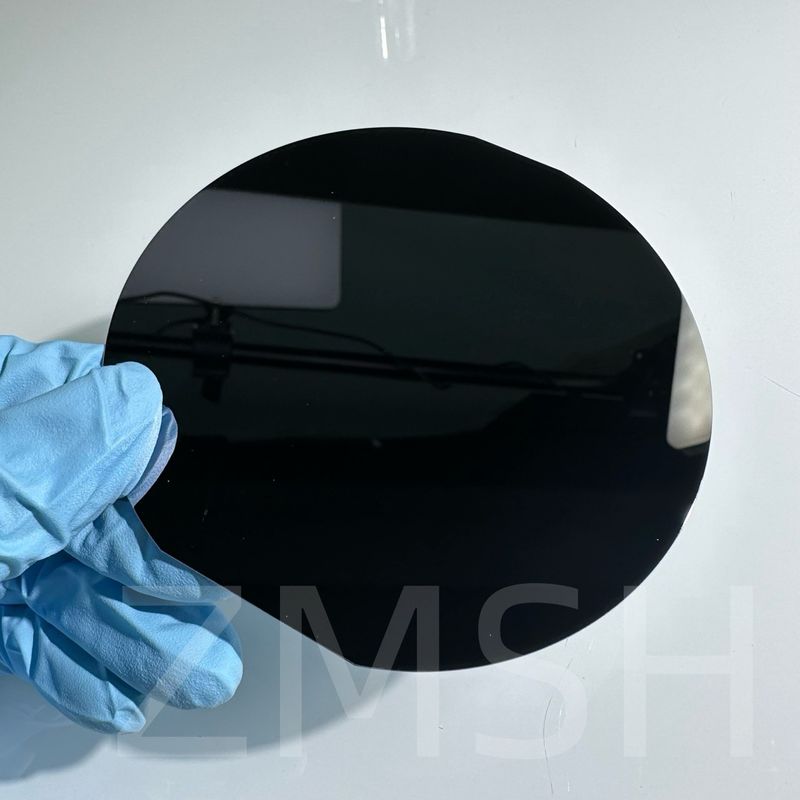

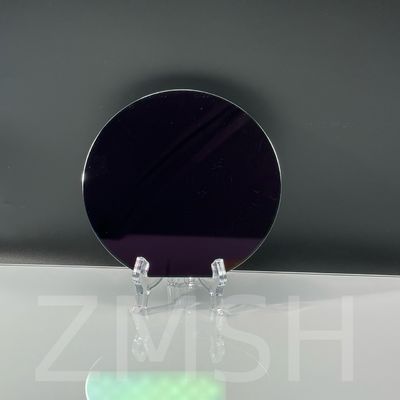

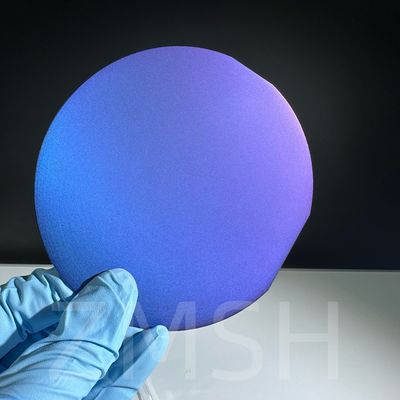

সি ওয়েফারের শারীরিক ছবিঃ
সি-ওয়েফারের প্রয়োগঃ
1মাইক্রোচিপ উৎপাদন ও ইন্টিগ্রেটেড সার্কিট উৎপাদন
2. এমইএমএস এবং মাইক্রো ইলেক্ট্রোমেকানিক্যাল সিস্টেম
3. সেমিকন্ডাক্টর ও সেন্সর উৎপাদন
4এলইডি আলো এবং লেজার ডায়োড তৈরি
5. সৌর/ফোটোভোলটাইক সেল এবং ওয়েফার
6অপটিক্যাল সরঞ্জামের উপাদান
7. গবেষণা ও উন্নয়ন প্রোটোটাইপিং এবং পরীক্ষা
সি-ওয়েফারের অ্যাপ্লিকেশন ছবিঃ

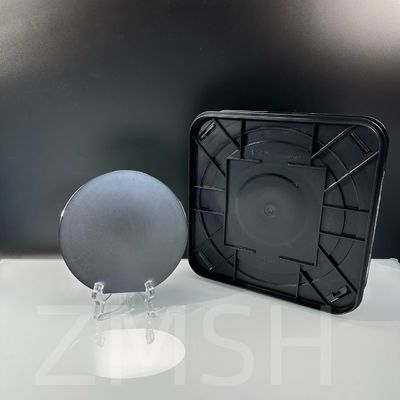

প্যাকেজিং ছবিওয়েফার:
কাস্টমাইজেশনঃ
আমরা নিম্নলিখিত দিক সহ আকার, বেধ এবং আকৃতি কাস্টমাইজ করতে পারেনঃ
ক্রিস্টাল ওরিয়েন্টেশনঃ 300 মিমি সিলিকন ওয়েফারের জন্য সাধারণ ওরিয়েন্টেশনগুলির মধ্যে <100>, <110> এবং <111> অন্তর্ভুক্ত রয়েছে, প্রতিটি বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য বিভিন্ন বৈদ্যুতিন বৈশিষ্ট্য এবং সুবিধাগুলি সরবরাহ করে।
ডোপ্যান্টসঃ 300 মিমি সিলিকন ওয়েফারকে তাদের বৈদ্যুতিক বৈশিষ্ট্য পরিবর্তন করতে ফসফরাস (এন-টাইপ), বোরন (পি-টাইপ), আর্সেনিক এবং অ্যান্টিমোনের মতো উপাদানগুলির সাথে ডোপ করা যেতে পারে।
ডোপিং ঘনত্বঃ অ্যাপ্লিকেশন অনুযায়ী ব্যাপকভাবে পরিবর্তিত হতে পারে,উচ্চ প্রতিরোধের ওয়েফারের জন্য খুব কম ঘনত্ব (~ 10 ^ 13 পরমাণু / সেমি ^ 3) থেকে কম প্রতিরোধের ওয়েফারের জন্য খুব উচ্চ ঘনত্ব (~ 10 ^ 20 পরমাণু / সেমি ^ 3) পর্যন্ত.
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন: সিলিকন ওয়েফার কিসের জন্য ব্যবহৃত হয়?
উত্তরঃইলেকট্রনিক্সে, একটি ওয়েফার (এছাড়াও একটি স্লাইস বা সাবস্ট্র্যাট বলা হয়) একটি অর্ধপরিবাহী পাতলা স্লাইস, যেমন একটি স্ফটিক সিলিকন (c-Si, সিলিকন), ইন্টিগ্রেটেড সার্কিট উত্পাদন জন্য ব্যবহৃত হয় এবং,ফোটোভোলটাইকের ক্ষেত্রে, সৌর কোষ তৈরির জন্য।
2প্রশ্ন: সিলিকন ওয়েফার এবং চিপের মধ্যে পার্থক্য কি?
উত্তরঃ যদিও চিপ এবং ওয়েফার সাধারণত ইলেকট্রনিক্সে একের পর এক ব্যবহৃত হয়, তবে এর মধ্যে কিছু উল্লেখযোগ্য পার্থক্য রয়েছে।প্রধান পার্থক্যগুলির মধ্যে একটি হল যে একটি চিপ বা ইন্টিগ্রেটেড সার্কিট ইলেকট্রনিক্সের একটি সমাবেশ, যখন একটি ওয়েফার সিলিকন একটি পাতলা টুকরা যা ইন্টিগ্রেটেড সার্কিট গঠনের জন্য ব্যবহৃত হয়।
