বিস্তারিত তথ্য |
|||
| যান্ত্রিক কঠোরতা: | 9 মোহ | ইয়ং এর মডুলাস: | 350 GPa (GaN), 130 GPa (Si) |
|---|---|---|---|
| ইপিট্যাক্সিয়াল গ্রোথ পদ্ধতি: | এমওসিভিডি, এইচভিপিই, এমবিই | বৃদ্ধির তাপমাত্রা: | 1000-1200° সে |
| তাপ পরিবাহিতা: | 130-170 W/m·K | নির্গমন তরঙ্গদৈর্ঘ্য: | 365-405 এনএম (UV/নীল) |
| প্রতিরোধ ক্ষমতা: | 10⁻³-10⁻² Ω·সেমি | ইলেক্ট্রন ঘনত্ব: | 10¹⁶-10¹⁹ cm⁻³ |
| বিশেষভাবে তুলে ধরা: | ৮ ইঞ্চি গ্যান-অন-সি ইপিট্যাক্সি সি সাবস্ট্র্যাট,GaN-on-Si Epitaxy Si সাবস্ট্র্যাট |
||
পণ্যের বর্ণনা
8 ইঞ্চি GaN-on-Si Epitaxy si substrate ((110 111 110) MOCVD রিঅ্যাক্টর বা RF শক্তি অ্যাপ্লিকেশনের জন্য
8 ইঞ্চি GaN-on-Si Epitaxy এর বিমূর্ত
8-ইঞ্চি গ্যান-অন-সি ইপিট্যাক্সি প্রক্রিয়াটি সিলিকন (সি) সাবস্ট্র্যাটের উপর একটি গ্যালিয়াম নাইট্রাইড (গ্যান) স্তর বৃদ্ধি করে, যা 8 ইঞ্চি ব্যাসার্ধের। এই সমন্বয়টি গ্যানের উচ্চ ইলেকট্রন গতিশীলতাকে কাজে লাগায়,তাপ পরিবাহিতা, এবং সিলিকন এর স্কেলাবিলিটি এবং খরচ কার্যকারিতা সঙ্গে বিস্তৃত ব্যান্ডগ্যাপ বৈশিষ্ট্য। এই কাঠামোর একটি গুরুত্বপূর্ণ অংশ epitaxial বাফার স্তর,যা GaN এবং Si এর মধ্যে গ্রিটস অসামঞ্জস্য এবং তাপীয় সম্প্রসারণ পার্থক্য পরিচালনা করেএই প্রযুক্তি উচ্চ দক্ষতা পাওয়ার ইলেকট্রনিক্স, আরএফ ডিভাইস, এবং LEDs উত্পাদন জন্য অত্যাবশ্যক,কর্মক্ষমতা এবং খরচ মধ্যে একটি ভারসাম্য প্রস্তাব, এবং বিদ্যমান সিলিকন প্রক্রিয়াগুলির সাথে এর সামঞ্জস্যের কারণে বড় আকারের অর্ধপরিবাহী উত্পাদনে ক্রমবর্ধমানভাবে ব্যবহৃত হয়।
৮ ইঞ্চি গ্যান-অন-সি ইপিট্যাক্সির বৈশিষ্ট্য
উপাদানীয় বৈশিষ্ট্য
-
প্রশস্ত ব্যান্ডগ্যাপ: GaN একটি প্রশস্ত ব্যান্ডগ্যাপ সেমিকন্ডাক্টর যার ব্যান্ডগ্যাপ শক্তি 3.4 eV। এই বৈশিষ্ট্য GaN ভিত্তিক ডিভাইসগুলিকে উচ্চতর ভোল্টেজ, তাপমাত্রা,এবং ফ্রিকোয়েন্সি ঐতিহ্যগত সিলিকন ভিত্তিক ডিভাইসের তুলনায়. বিস্তৃত ব্যান্ডগ্যাপ এছাড়াও উচ্চতর ভাঙ্গন ভোল্টেজ, GaN-on-Si উচ্চ ক্ষমতা অ্যাপ্লিকেশন জন্য আদর্শ করে তোলে।
-
উচ্চ ইলেকট্রন গতিশীলতা এবং স্যাচুরেশন গতি: GaN উচ্চ ইলেকট্রন গতিশীলতা প্রদর্শন করে (সাধারণত প্রায় 2000 cm2/Vs) এবং একটি উচ্চ স্যাচুরেশন গতি (~ 2.5 x 107 cm/s) । এই বৈশিষ্ট্যগুলি দ্রুত সুইচিং গতি এবং উচ্চ ফ্রিকোয়েন্সি অপারেশন সক্ষম করে,যা আরএফ ডিভাইস এবং পাওয়ার ট্রানজিস্টরগুলির জন্য অত্যন্ত গুরুত্বপূর্ণ.
-
উচ্চ তাপ পরিবাহিতা: GaN এর সিলিকনের তুলনায় উত্তাপ পরিবাহিতা ভাল, যা দক্ষ তাপ অপসারণে সহায়তা করে।এটি বিশেষ করে উচ্চ-শক্তি ডিভাইসগুলিতে গুরুত্বপূর্ণ যেখানে ডিভাইসের কর্মক্ষমতা এবং নির্ভরযোগ্যতা বজায় রাখার জন্য তাপীয় ব্যবস্থাপনা গুরুত্বপূর্ণ.
-
উচ্চ সমালোচনামূলক বৈদ্যুতিক ক্ষেত্র: GaN এর সমালোচনামূলক বৈদ্যুতিক ক্ষেত্র প্রায় 3.3 এমভি / সেমি, সিলিকনের তুলনায় উল্লেখযোগ্যভাবে বেশি। এটি GaN ডিভাইসগুলিকে ভাঙ্গন ছাড়াই উচ্চতর বৈদ্যুতিক ক্ষেত্রগুলি পরিচালনা করতে দেয়,পাওয়ার ইলেকট্রনিক্সের উচ্চতর দক্ষতা এবং শক্তি ঘনত্বের জন্য অবদান.
কাঠামোগত এবং যান্ত্রিক বৈশিষ্ট্য
-
ল্যাটিস অসঙ্গতি এবং স্ট্রেন: GaN-on-Si epitaxy এর অন্যতম চ্যালেঞ্জ হল GaN এবং Si (প্রায় 17%) এর মধ্যে উল্লেখযোগ্য গ্রিটস অসামঞ্জস্য। এই অসামঞ্জস্যটি epitaxial স্তরগুলিতে চাপ সৃষ্টি করে,যা ব্যাধি ও ত্রুটি সৃষ্টি করতে পারেযাইহোক, এপিট্যাক্সিয়াল গ্রোথ টেকনিকের অগ্রগতি, যেমন বাফার স্তর এবং স্ট্রেন ম্যানেজমেন্ট কৌশলগুলির ব্যবহার, এই সমস্যাগুলিকে প্রশমিত করেছে,যা উচ্চমানের GaN-on-Si ওয়েফার তৈরির অনুমতি দেয়.
-
ওয়েফার বাঁকানো এবং বাঁকানো: GaN এবং Si এর মধ্যে তাপীয় সম্প্রসারণের অনুপাতের পার্থক্যের কারণে, তাপীয় চাপ epitaxial বৃদ্ধির প্রক্রিয়া চলাকালীন ওয়েফার বাঁক বা warping কারণ হতে পারে।এই যান্ত্রিক বিকৃতি পরবর্তী ডিভাইস উত্পাদন ধাপ প্রভাবিত করতে পারেএই প্রভাবগুলিকে কমিয়ে আনতে এবং ওয়েফারের সমতলতা নিশ্চিত করার জন্য বৃদ্ধির শর্তগুলি নিয়ন্ত্রণ করা এবং বাফার স্তরগুলি অনুকূল করা অত্যন্ত গুরুত্বপূর্ণ।
বৈদ্যুতিক এবং পারফরম্যান্স বৈশিষ্ট্য
-
উচ্চ ব্রেকডাউন ভোল্টেজ: GaN এর বিস্তৃত ব্যান্ডগ্যাপ এবং উচ্চ সমালোচনামূলক বৈদ্যুতিক ক্ষেত্রের সংমিশ্রণ উচ্চ ভাঙ্গন ভোল্টেজ সহ ডিভাইসগুলিতে ফলাফল দেয়। এই বৈশিষ্ট্যটি পাওয়ার ডিভাইসগুলির জন্য গুরুত্বপূর্ণ,তাদের উচ্চতর ভোল্টেজ এবং স্রোতের সাথে আরও দক্ষতা এবং নির্ভরযোগ্যতার সাথে পরিচালনা করতে সক্ষম করে.
-
কম প্রতিরোধ: GaN-on-Si ডিভাইসগুলি সাধারণত সিলিকন-ভিত্তিক প্রতিপক্ষের তুলনায় কম অন-প্রতিরোধ প্রদর্শন করে। প্রতিরোধের এই হ্রাস কম শক্তি ক্ষতি এবং উচ্চতর দক্ষতা অনুবাদ করে,বিশেষ করে পাওয়ার সুইচিং অ্যাপ্লিকেশনে.
-
দক্ষতা এবং শক্তি ঘনত্ব: GaN-on-Si প্রযুক্তি উচ্চতর শক্তি ঘনত্ব এবং দক্ষতা সঙ্গে ডিভাইস বিকাশের অনুমতি দেয়।যেখানে আকার হ্রাস এবং কর্মক্ষমতা উন্নতি চলমান চ্যালেঞ্জ.
খরচ এবং স্কেলযোগ্যতা
GaN epitaxy এর জন্য একটি 8-ইঞ্চি সিলিকন সাবস্ট্র্যাট ব্যবহারের প্রধান সুবিধাগুলির মধ্যে একটি হল স্কেলযোগ্যতা এবং খরচ হ্রাস।সিলিকন সাবস্ট্রেটগুলি অন্যান্য সাবস্ট্রেটের তুলনায় ব্যাপকভাবে পাওয়া যায় এবং সিলিকন কার্বাইড (সিআইসি) এর মতো সিলিকন সাবস্ট্রেটগুলির তুলনায় সস্তাবৃহত্তর ৮ ইঞ্চি ওয়েফার ব্যবহারের ক্ষমতাও বোঝায় যে প্রতি ওয়েফারে আরও বেশি ডিভাইস তৈরি করা যেতে পারে, যার ফলে স্কেল ইকোনমি এবং কম উত্পাদন ব্যয় হয়।
| প্যারামিটার বিভাগ | প্যারামিটার | মূল্য/ব্যাপার | মন্তব্য |
| উপাদানীয় বৈশিষ্ট্য | GaN এর ব্যান্ডগ্যাপ | 3.4 eV | উচ্চ তাপমাত্রা, উচ্চ ভোল্টেজ এবং উচ্চ ফ্রিকোয়েন্সি অ্যাপ্লিকেশনের জন্য উপযুক্ত প্রশস্ত ব্যান্ডগ্যাপ সেমিকন্ডাক্টর |
| Si এর ব্যান্ডগ্যাপ | 1.12 eV | একটি সাবস্ট্র্যাট উপাদান হিসাবে সিলিকন ভাল খরচ কার্যকারিতা প্রস্তাব | |
| তাপ পরিবাহিতা | 130-170 W/m·K | GaN স্তরের তাপ পরিবাহিতা; সিলিকন সাবস্ট্র্যাট প্রায় 149 W/m·K | |
| ইলেকট্রন গতিশীলতা | 1000-2000 cm2/V·s | GaN স্তরে ইলেকট্রন গতিশীলতা, সিলিকনের চেয়ে বেশি | |
| ডাইলেক্ট্রিক ধ্রুবক | 9.5 (GaN), 11.9 (Si) | GaN এবং Si এর Dielectric ধ্রুবক | |
| তাপীয় সম্প্রসারণ সহগ | 5.6 পিপিএম/°সি (গান), ২.৬ পিপিএম/°সি (সি) | গ্যাএন এবং সিআই এর তাপীয় প্রসারণের অনুপাতের অসঙ্গতি, সম্ভাব্য চাপের কারণ | |
| ল্যাটিস কনস্ট্যান্ট | 3.189 Å (GaN), 5.431 Å (Si) | GaN এবং Si এর মধ্যে ল্যাটিস ধ্রুবক অসঙ্গতি, সম্ভাব্য dislocations হতে পারে | |
| ডিসলোকেশন ঘনত্ব | ১০৮-১০৯ সেমি−২ | এপিট্যাক্সিয়াল বৃদ্ধির প্রক্রিয়ার উপর নির্ভর করে গ্যান স্তরের সাধারণ বিচ্ছিন্নতা ঘনত্ব | |
| যান্ত্রিক কঠোরতা | ৯ মোহস | GaN এর যান্ত্রিক কঠোরতা, পরিধান প্রতিরোধের এবং স্থায়িত্ব প্রদান করে | |
| ওয়েফার স্পেসিফিকেশন | ওয়েফারের ব্যাসার্ধ | ২ ইঞ্চি, ৪ ইঞ্চি, ৬ ইঞ্চি, ৮ ইঞ্চি | সি-ওয়েফারে গ্যানের জন্য সাধারণ আকার |
| GaN স্তর বেধ | ১-১০ μm | নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনের উপর নির্ভর করে | |
| সাবস্ট্র্যাটের বেধ | ৫০০-৭২৫ μm | যান্ত্রিক শক্তির জন্য সিলিকন সাবস্ট্র্যাটের সাধারণ বেধ | |
| পৃষ্ঠের রুক্ষতা | < ১ এনএম আরএমএস | পলিশিংয়ের পর পৃষ্ঠের রুক্ষতা, উচ্চ মানের epitaxial বৃদ্ধি নিশ্চিত | |
| সিঁড়ি উচ্চতা | < ২ এনএম | GaN স্তরের স্টেপ উচ্চতা, ডিভাইসের কর্মক্ষমতা প্রভাবিত করে | |
| ওয়েফার বোল | < ৫০ μm | ওয়েফার আর্ক, প্রক্রিয়া সামঞ্জস্যকে প্রভাবিত করে | |
| বৈদ্যুতিক বৈশিষ্ট্য | ইলেকট্রন ঘনত্ব | ১০১৬-১০১৯ সেমি−৩ | GaN স্তরে n-type বা p-type ডোপিং ঘনত্ব |
| প্রতিরোধ ক্ষমতা | 10−3-10−2 Ω·cm | GaN স্তরের সাধারণ প্রতিরোধ ক্ষমতা | |
| বিচ্ছিন্নতা বৈদ্যুতিক ক্ষেত্র | ৩ এমভি/সিমি | GaN স্তরে উচ্চ বিভাজন ক্ষেত্রের শক্তি, উচ্চ ভোল্টেজ ডিভাইসের জন্য উপযুক্ত | |
| অপটিক্যাল বৈশিষ্ট্য | নির্গমন তরঙ্গদৈর্ঘ্য | ৩৬৫-৪০৫ এনএম (ইউভি/নীল) | এলইডি এবং লেজারে ব্যবহৃত গ্যান উপাদান থেকে নির্গমন তরঙ্গদৈর্ঘ্য |
| শোষণ সহগ | ~১০৪ সেমি−১ | দৃশ্যমান আলোর পরিসরে GaN এর শোষণ সহগ | |
| তাপীয় বৈশিষ্ট্য | তাপ পরিবাহিতা | 130-170 W/m·K | GaN স্তরের তাপ পরিবাহিতা; সিলিকন সাবস্ট্র্যাট প্রায় 149 W/m·K |
| তাপীয় সম্প্রসারণ সহগ | 5.6 পিপিএম/°সি (গান), ২.৬ পিপিএম/°সি (সি) | গ্যাএন এবং সিআই এর তাপীয় প্রসারণের অনুপাতের অসঙ্গতি, সম্ভাব্য চাপের কারণ | |
| রাসায়নিক বৈশিষ্ট্য | রাসায়নিক স্থিতিশীলতা | উচ্চ | GaN ভাল জারা প্রতিরোধের আছে, কঠোর পরিবেশে উপযুক্ত |
| সারফেস ট্রিটমেন্ট | ধুলো মুক্ত, দূষণ মুক্ত | GaN ওয়েফারের পৃষ্ঠের জন্য পরিচ্ছন্নতার প্রয়োজনীয়তা | |
| যান্ত্রিক বৈশিষ্ট্য | যান্ত্রিক কঠোরতা | ৯ মোহস | GaN এর যান্ত্রিক কঠোরতা, পরিধান প্রতিরোধের এবং স্থায়িত্ব প্রদান করে |
| ইয়ং এর মডুলাস | 350 GPa (GaN), 130 GPa (Si) | গ্যান এবং সিআই এর ইয়ং এর মডুলাস, যা ডিভাইসের যান্ত্রিক বৈশিষ্ট্যগুলিকে প্রভাবিত করে | |
| উৎপাদন পরামিতি | ইপিট্যাক্সিয়াল গ্রোথ পদ্ধতি | এমওসিভিডি, এইচভিপিই, এমবিই | GaN স্তরগুলির জন্য সাধারণ epitaxial বৃদ্ধি পদ্ধতি |
| ফলন হার | প্রক্রিয়া নিয়ন্ত্রণ এবং ওয়েফার আকারের উপর নির্ভর করে | ফলন যেমন dislocation ঘনত্ব এবং ওয়েফার কমান্ড হিসাবে কারণ দ্বারা প্রভাবিত হয় | |
| বৃদ্ধি তাপমাত্রা | ১০০০-১২০০°সি | GaN স্তর epitaxial বৃদ্ধি জন্য আদর্শ তাপমাত্রা | |
| শীতল হারের হার | নিয়ন্ত্রিত ঠান্ডা | শীতল হারের সাধারণত তাপ চাপ এবং ওয়েফার নম প্রতিরোধ করার জন্য নিয়ন্ত্রিত হয় |
8 ইঞ্চি গ্যান-অন-সি ইপিট্যাক্সির অ্যাপ্লিকেশন
8-ইঞ্চি GaN-on-Si (গ্যালিয়াম নাইট্রাইড অন সিলিকন) ইপিট্যাক্সি একটি রূপান্তরমূলক প্রযুক্তি যা বিভিন্ন উচ্চ-কার্যকারিতা অ্যাপ্লিকেশনগুলিতে উল্লেখযোগ্য অগ্রগতি সক্ষম করেছে।সিলিকন স্তরগুলিতে GaN এর সংহতকরণ সিলিকনের ব্যয়-কার্যকারিতা এবং স্কেলযোগ্যতার সাথে GaN এর উচ্চতর বৈশিষ্ট্যগুলিকে একত্রিত করেএখানে 8 ইঞ্চি GaN-on-Si epitaxy এর মূল অ্যাপ্লিকেশনগুলি রয়েছেঃ
1.পাওয়ার ইলেকট্রনিক্স
-
পাওয়ার ট্রানজিস্টর: GaN-on-Si শক্তি ট্রানজিস্টরগুলিতে ক্রমবর্ধমানভাবে ব্যবহৃত হয়, যেমন উচ্চ ইলেকট্রন গতিশীল ট্রানজিস্টর (এইচইএমটি) এবং ধাতব-অক্সাইড-সেমিকন্ডাক্টর ফিল্ড-ইফেক্ট ট্রানজিস্টর (এমওএসএফইটি) ।এই ট্রানজিস্টরগুলি GaN এর উচ্চ ইলেকট্রন গতিশীলতার সুবিধা পায়, উচ্চ ভাঙ্গন ভোল্টেজ, এবং কম প্রতিরোধের, তাদের ডাটা সেন্টার, বৈদ্যুতিক যানবাহন (ইভি) এবং পুনর্নবীকরণযোগ্য শক্তি সিস্টেমের মতো অ্যাপ্লিকেশনগুলিতে দক্ষ শক্তি রূপান্তর জন্য আদর্শ করে তোলে।
-
পাওয়ার কনভার্টার: উচ্চ-ফ্রিকোয়েন্সি সুইচিংয়ে GaN-on-Si এর উচ্চতর পারফরম্যান্স কমপ্যাক্ট এবং দক্ষ পাওয়ার কনভার্টারগুলির বিকাশকে সক্ষম করে।এই রূপান্তরকারীগুলি এসি / ডিসি অ্যাডাপ্টার এবং চার্জার থেকে শুরু করে শিল্প বিদ্যুৎ সরবরাহ এবং ফোটোভোলটাইক ইনভার্টারগুলিতে অ্যাপ্লিকেশনগুলিতে অপরিহার্য.
-
পুনর্নবীকরণযোগ্য শক্তির জন্য ইনভার্টার: সৌরশক্তি এবং বায়ু টারবাইনগুলিতে GaN-on-Si ইনভার্টার ব্যবহার করা হয়।শক্তির ক্ষয়ক্ষতি কমাতে উচ্চতর ফ্রিকোয়েন্সি এবং ভোল্টেজে কাজ করার তাদের ক্ষমতা আরও দক্ষ এবং নির্ভরযোগ্য পুনর্নবীকরণযোগ্য শক্তি উত্পাদন করে.
2.রেডিও ফ্রিকোয়েন্সি (আরএফ) অ্যাপ্লিকেশন
-
আরএফ পাওয়ার এম্প্লিফায়ার: GaN-on-Si উচ্চতর দক্ষতার সাথে উচ্চ ফ্রিকোয়েন্সিতে কাজ করার ক্ষমতা কারণে RF পাওয়ার এম্প্লিফায়ারগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এই এম্প্লিফায়ারগুলি টেলিযোগাযোগ অবকাঠামোর জন্য গুরুত্বপূর্ণ,৫জি বেস স্টেশন সহ, স্যাটেলাইট যোগাযোগ, এবং রাডার সিস্টেম।
-
নিম্ন-শব্দ এম্প্লিফায়ার (এলএনএ): আরএফ অ্যাপ্লিকেশনগুলিতে, GaN-on-Si-ভিত্তিক LNAগুলি উল্লেখযোগ্য শব্দ যুক্ত না করে দুর্বল সংকেতগুলিকে শক্তিশালী করতে ব্যবহৃত হয়, যোগাযোগ সিস্টেমের সংবেদনশীলতা এবং কর্মক্ষমতা উন্নত করে।
-
রাডার ও প্রতিরক্ষা ব্যবস্থা: GaN-on-Si এর উচ্চ শক্তি ঘনত্ব এবং দক্ষতা এটিকে রাডার এবং প্রতিরক্ষা অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে, যেখানে উচ্চ-কার্যকারিতা এবং নির্ভরযোগ্য অপারেশন সমালোচনামূলক।
3.অপটোইলেকট্রনিক্স
-
আলোক নির্গত ডায়োড (LED): এলইডি উৎপাদনে GaN-on-Si প্রযুক্তি ব্যবহার করা হয়, বিশেষ করে সাধারণ আলো এবং প্রদর্শন প্রযুক্তির জন্য।8-ইঞ্চি ওয়েফারের স্কেলযোগ্যতা বিভিন্ন ভোক্তা এবং শিল্প অ্যাপ্লিকেশনগুলিতে ব্যবহৃত উচ্চ উজ্জ্বলতা এলইডিগুলির ব্যয়-কার্যকর উত্পাদনকে অনুমতি দেয়.
-
লেজার ডায়োড: GaN-on-Si এছাড়াও লেজার ডায়োডের বিকাশে ব্যবহৃত হয়, যা অপটিক্যাল স্টোরেজ, যোগাযোগ এবং চিকিৎসা সরঞ্জামগুলিতে ব্যবহৃত হয়।GaN এর উচ্চ দক্ষতা এবং সিলিকন এর স্কেলযোগ্যতার সমন্বয় এই ডিভাইসগুলিকে আরও অ্যাক্সেসযোগ্য এবং সাশ্রয়ী মূল্যের করে তোলে.
4.বৈদ্যুতিক যানবাহন (ইভি) এবং মোটরগাড়ি
-
বোর্ড চার্জার এবং ইনভার্টার: GaN-on-Si ডিভাইসগুলি বৈদ্যুতিক যানবাহনে ব্যবহৃত বোর্ড চার্জার এবং ইনভার্টারগুলির অবিচ্ছেদ্য অঙ্গ। এই উপাদানগুলি GaN এর উচ্চ দক্ষতা এবং কম্প্যাক্ট আকারের সুবিধা গ্রহণ করে,দীর্ঘতর ড্রাইভিং পরিসীমা এবং দ্রুত চার্জিং সময় অবদান.
-
অ্যাডভান্সড ড্রাইভার অ্যাসিস্ট্যান্ট সিস্টেম (এডিএএস): হাই-ফ্রিকোয়েন্সি অপারেশন এবং GaN-on-Si এর দক্ষতা ADAS-এ মূল্যবান, যা আরও নিরাপদ ড্রাইভিংয়ের জন্য রিয়েল-টাইম ডেটা সরবরাহের জন্য রাডার এবং LiDAR প্রযুক্তির উপর নির্ভর করে।
5.ডেটা সেন্টার এবং সার্ভার
-
পাওয়ার সাপ্লাই ইউনিট (পিএসইউ): GaN-on-Si প্রযুক্তিটি ডেটা সেন্টার এবং সার্ভারের জন্য PSU-তে ব্যবহৃত হয়, যা ঐতিহ্যগত সিলিকন ভিত্তিক পাওয়ার সাপ্লাইগুলির তুলনায় উচ্চতর দক্ষতা এবং হ্রাস তাপ উত্পাদন সরবরাহ করে।এর ফলে শীতল করার খরচ কম হয় এবং সামগ্রিকভাবে শক্তির দক্ষতা বৃদ্ধি পায়.
-
উচ্চ দক্ষতাসম্পন্ন শক্তি ব্যবস্থাপনা: GaN-on-Si ডিভাইসগুলির কম্প্যাক্ট আকার এবং দক্ষতা ডেটা সেন্টারে উন্নত শক্তি ব্যবস্থাপনা সিস্টেমের জন্য তাদের আদর্শ করে তোলে, যেখানে শক্তি দক্ষতা এবং নির্ভরযোগ্যতা সর্বাধিক গুরুত্বপূর্ণ।
6.ভোক্তা ইলেকট্রনিক্স
-
দ্রুত চার্জার: GaN-on-Si স্মার্টফোন, ল্যাপটপ এবং অন্যান্য পোর্টেবল ডিভাইসের জন্য দ্রুত চার্জারগুলিতে ক্রমবর্ধমানভাবে ব্যবহৃত হয়। প্রযুক্তি ছোট, হালকা চার্জারগুলির অনুমতি দেয় যা উচ্চ শক্তি দক্ষতার সাথে সরবরাহ করতে পারে,চার্জিংয়ের সময় কমানো.
-
পাওয়ার অ্যাডাপ্টার: কমপ্যাক্ট আকার এবং GaN-on-Si ভিত্তিক পাওয়ার অ্যাডাপ্টারগুলির উচ্চ দক্ষতা তাদের ভোক্তা ইলেকট্রনিক্সের জন্য একটি পছন্দসই পছন্দ করে তোলে, যা আরও বহনযোগ্য এবং শক্তি দক্ষ চার্জিং সমাধানের দিকে পরিচালিত করে।
7.টেলিযোগাযোগ
-
বেস স্টেশন: GaN-on-Si 5G বেস স্টেশনে ব্যবহৃত পাওয়ার এম্প্লিফায়ারগুলির জন্য অত্যন্ত গুরুত্বপূর্ণ। প্রযুক্তি উচ্চতর ফ্রিকোয়েন্সি এবং বৃহত্তর দক্ষতা সমর্থন করে,দ্রুততর এবং আরো নির্ভরযোগ্য যোগাযোগ নেটওয়ার্ক স্থাপনের জন্য.
-
স্যাটেলাইট যোগাযোগ: GaN-on-Si ডিভাইসগুলির উচ্চ ক্ষমতা এবং ফ্রিকোয়েন্সি ক্ষমতা উপগ্রহ যোগাযোগ ব্যবস্থায়ও উপকারী, সংকেত শক্তি এবং ডেটা সংক্রমণ হার উন্নত করে।
সিদ্ধান্ত
৮ ইঞ্চি গ্যান-অন-সি ইপিট্যাক্সির অ্যাপ্লিকেশনগুলি পাওয়ার ইলেকট্রনিক্স এবং টেলিযোগাযোগ থেকে অপটোইলেকট্রনিক্স এবং অটোমোটিভ সিস্টেম পর্যন্ত বিস্তৃত শিল্প জুড়ে বিস্তৃত।উচ্চ পারফরম্যান্সের সাথে ব্যয়-কার্যকর উত্পাদনকে একত্রিত করার ক্ষমতা এটিকে পরবর্তী প্রজন্মের প্রযুক্তির মূল সক্ষম করে তোলেবিভিন্ন চাহিদাপূর্ণ সেক্টরে উদ্ভাবনকে উৎসাহিত করা।

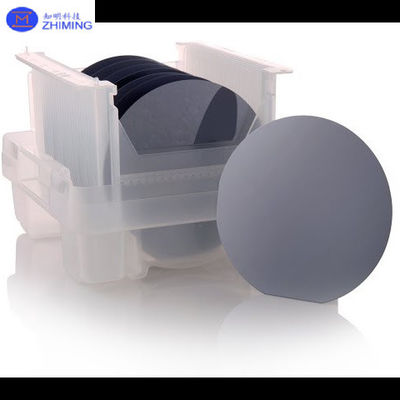

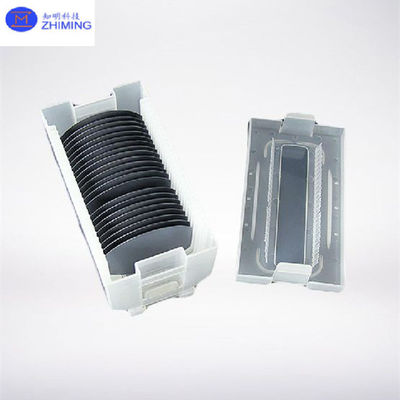

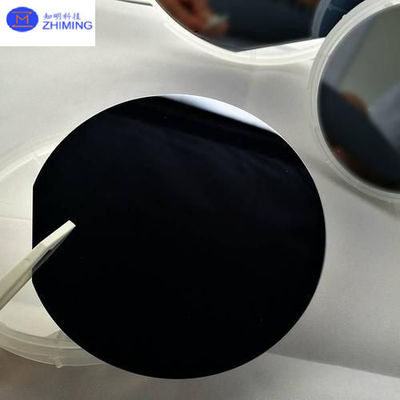

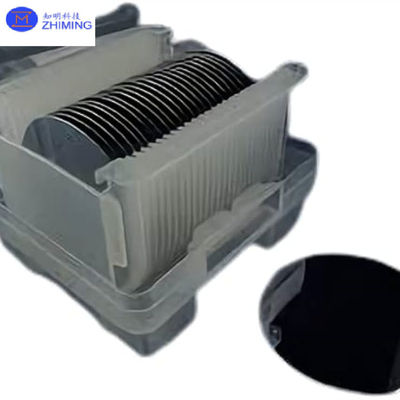

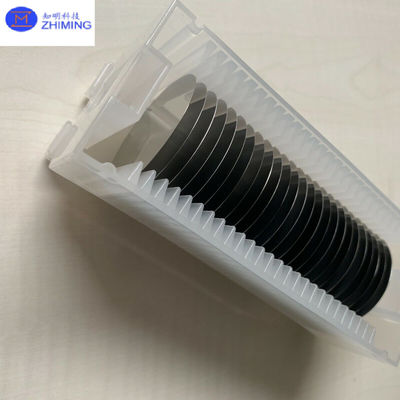

8 ইঞ্চি GaN-on-Si Epitaxy এর ছবি
প্রশ্নোত্তর
প্রশ্ন: সিলিকনের তুলনায় গ্যালিয়াম নাইট্রাইডের সুবিধা কি?
উঃগ্যালিয়াম নাইট্রাইড (GaN) এর বিস্তৃত ব্যান্ডগ্যাপ, উচ্চতর ইলেকট্রন গতিশীলতা এবং আরও ভাল তাপ পরিবাহিতা কারণে সিলিকন (Si) এর তুলনায় উল্লেখযোগ্য সুবিধা প্রদান করে।এই বৈশিষ্ট্যগুলি GaN ডিভাইসগুলিকে উচ্চতর ভোল্টেজে কাজ করতে সক্ষম করে, তাপমাত্রা, এবং উচ্চতর দক্ষতা এবং দ্রুত সুইচিং গতির সাথে ফ্রিকোয়েন্সি। GaN এছাড়াও একটি উচ্চ ভাঙ্গন ভোল্টেজ, কম অন-প্রতিরোধ আছে এবং উচ্চতর শক্তি ঘনত্ব পরিচালনা করতে পারেন,এটি পাওয়ার ইলেকট্রনিক্সের জন্য আদর্শ, আরএফ অ্যাপ্লিকেশন, এবং উচ্চ ফ্রিকোয়েন্সি অপারেশন, যেখানে কম্প্যাক্ট, দক্ষতা, এবং তাপীয় ব্যবস্থাপনা সমালোচনামূলক।
