1. ওভারভিউ

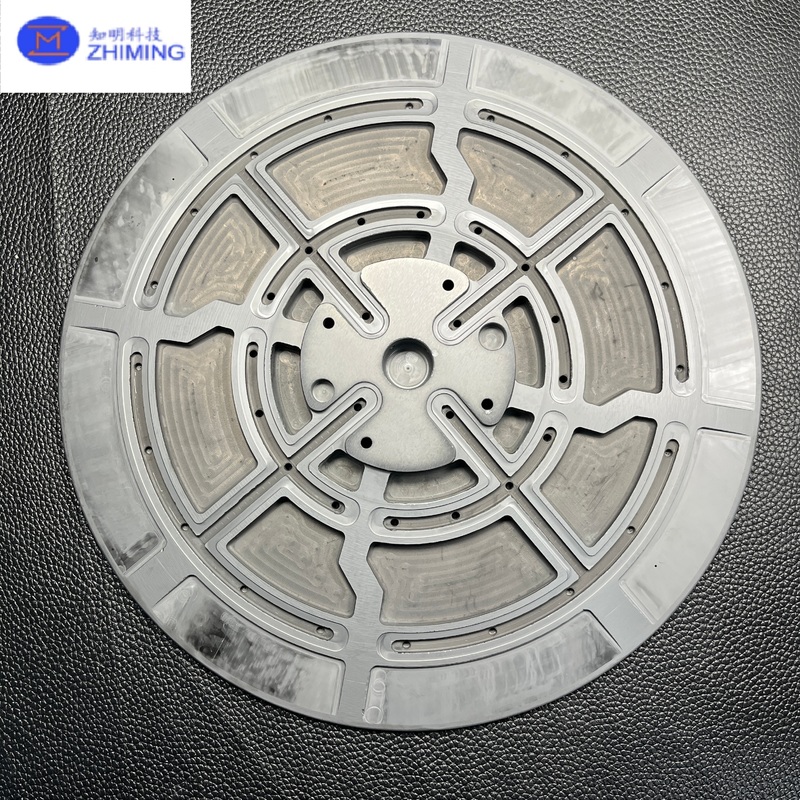

এই সুনির্দিষ্ট রেডিয়াল কাঠামোগত প্রক্রিয়া বহনকারী ট্রে একটি উন্নত শিল্প উপাদান যা ব্যতিক্রমী যান্ত্রিক শক্তি, তাপ স্থিতিশীলতা,এবং মাত্রিক নির্ভুলতামাল্টি-জোন রিং স্লট এবং রেডিয়াল সাপোর্ট রিবারের একটি শক্তিশালী নেটওয়ার্ক সমন্বয় করে,ট্রেটি জটিল এবং চাহিদাপূর্ণ উত্পাদন পরিবেশে উচ্চতর পারফরম্যান্স সরবরাহ করার জন্য ডিজাইন করা হয়েছেসেমিকন্ডাক্টর উত্পাদন, এলইডি ইপিট্যাক্সি, উন্নত সিরামিক সিন্টারিং এবং উচ্চ তাপমাত্রা ভ্যাকুয়াম প্রসেসিংয়ের মতো শিল্পগুলি নির্ভরযোগ্যতা, ধারাবাহিকতা নিশ্চিত করতে এই ধরণের ট্রেতে নির্ভর করে।এবং উচ্চ প্রবাহিত.

ট্রে এর জ্যামিতি যান্ত্রিক লোড সমানভাবে বিতরণ, উচ্চ চাপ অধীনে কাঠামোগত অনমনীয়তা বজায় রাখার জন্য অপ্টিমাইজ করা হয়,এবং দ্রুত গরম এবং ঠান্ডা জড়িত অপারেশন সময় তাপ অভিন্নতা উন্নতউচ্চ বিশুদ্ধ সিরামিক বা ধাতব উপকরণ এবং শক্তিশালী মেশিনিং প্রক্রিয়াগুলির সাথে মিলিত, এই পণ্যটি নির্ভুলতা-চালিত উত্পাদনের জন্য ডিজাইন করা শিল্পের ফিক্সচারগুলির একটি নতুন প্রজন্মের প্রতিনিধিত্ব করে।

2কাঠামোগত বৈশিষ্ট্য এবং কার্যকরী নকশা

2.১ মাল্টি-জোন রিংলার স্লট ফ্রেম

ট্রেতে ভালভাবে বিতরণ করা আংটিযুক্ত স্লটগুলির বেশ কয়েকটি স্তর অন্তর্ভুক্ত রয়েছে। এই ঘনত্বযুক্ত চ্যানেলগুলি একাধিক উদ্দেশ্যে পরিবেশন করেঃ

• ওজন হ্রাসঃকম ভর ঘূর্ণন সময় স্থিতিস্থাপকতা হ্রাস এবং সামগ্রিক অপারেশন দক্ষতা উন্নত।

• তাপ প্রবাহ অপ্টিমাইজেশানঃস্লটগুলি কার্যকর তাপ অপসারণের অঞ্চল বৃদ্ধি করে, যা পৃষ্ঠ জুড়ে অভিন্ন তাপমাত্রা বিতরণকে অনুমতি দেয়।

• চাপ কমানোর নকশাঃসেগমেন্টেড প্যাটার্ন তাপীয় এবং যান্ত্রিক চাপের ঘনত্বকে হ্রাস করে, ফাটল বা বিকৃতির ঝুঁকি হ্রাস করে।

এই মাল্টি-জোন আর্কিটেকচারটি উচ্চ-তাপমাত্রা সিন্টারিং এবং সেমিকন্ডাক্টর প্রক্রিয়াগুলিতে বিশেষভাবে মূল্যবান যেখানে তাপীয় গ্রেডিয়েন্টগুলি সঠিকভাবে নিয়ন্ত্রণ করা উচিত।

2.২ শক্তিশালী রেডিয়াল রিবার নেটওয়ার্ক

রেডিয়াল রিবারগুলি একটি ক্রস-লিঙ্কযুক্ত কাঠামোগত ফ্রেম গঠন করে যা যান্ত্রিক শক্তি উল্লেখযোগ্যভাবে উন্নত করে। এই রিবারগুলি কৌশলগতভাবে স্থাপন করা হয়ঃ

• বিকৃতি ছাড়াই ভারী লোড সমর্থন

• spindles উপর মাউন্ট যখন ঘূর্ণন স্থিতিশীলতা উন্নত

• গরম এবং শীতল চক্রের সময় নমন বা বিচ্যুতি প্রতিরোধ

• দীর্ঘমেয়াদী মাত্রিক নির্ভুলতা বজায় রাখুন

রিংযুক্ত এবং রেডিয়াল কাঠামোর সংমিশ্রণটি একটি অত্যন্ত সুষম নকশা তৈরি করে যা তীব্র শিল্প পরিবেশে তার অখণ্ডতা বজায় রাখতে সক্ষম।

2.৩ উচ্চ নির্ভুলতা মেশিনযুক্ত পৃষ্ঠ

ট্রে এর পৃষ্ঠ উন্নত সিএনসি মেশিনিং এবং পৃষ্ঠ conditioning প্রক্রিয়া ব্যবহার করে উত্পাদিত হয়। এই নিশ্চিত করেঃ

• উচ্চ সমতা

• সুনির্দিষ্ট বেধ অভিন্নতা

• মসৃণ লোডিং যোগাযোগ পয়েন্ট

• স্তর বা ফিক্সচারগুলির জন্য হ্রাস ঘর্ষণ

• স্বয়ংক্রিয় সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ

এই ধরনের সুনির্দিষ্ট যন্ত্রপাতি অর্ধপরিবাহী এবং অপটিক্যাল অ্যাপ্লিকেশনগুলির জন্য সমালোচনামূলক, যেখানে এমনকি সামান্য বিচ্যুতি ত্রুটি বা ফলন হ্রাসের দিকে পরিচালিত করতে পারে।

2.4 কেন্দ্রীয়ভাবে মাউন্ট করা ইন্টারফেস

ট্রেটির কেন্দ্রে একটি বিশেষায়িত মাউন্ট ইন্টারফেস রয়েছে যা একাধিক সুনির্দিষ্ট ড্রিল গর্ত দিয়ে গঠিত। এই গর্তগুলিঃ

• ঘোরানো শ্যাফ্টগুলিতে নিরাপদ ইনস্টলেশন

• চুলা বা ভ্যাকুয়াম চেম্বারের ফিক্সচারগুলির সাথে সারিবদ্ধতা

• স্বয়ংক্রিয় হ্যান্ডলিং সিস্টেমের জন্য স্থিতিশীল অবস্থান

• কাস্টম ইঞ্জিনিয়ারিং সরঞ্জামগুলির সাথে সংহতকরণ

এটি নিশ্চিত করে যে ট্রেটি বিভিন্ন শিল্প কর্মপ্রবাহ এবং সরঞ্জাম মডেলগুলিতে সহজেই ফিট করে।

2.5 বাইরের রিংয়ের কাঠামোগত শক্তিশালীকরণ

বাইরের রিংটিতে সেগমেন্টযুক্ত রিইনফোর্সমেন্ট প্যাড অন্তর্ভুক্ত রয়েছে যা প্রান্তকে শক্তিশালী করে এবং ঘূর্ণন ভারসাম্য বজায় রাখে। এটি উন্নত করেঃ

• কম্পন প্রতিরোধের

• পেরিফেরাল লোড স্থিতিশীলতা

• পুনরাবৃত্তি যান্ত্রিক প্রভাব অধীনে স্থায়িত্ব

অভ্যন্তরীণ রিবার সিস্টেমের সাথে, বাইরের রিং একটি শক্ত এবং স্থিতিশীল ক্যারিয়ার তৈরি করে যা দীর্ঘ সেবা জীবনের জন্য উপযুক্ত।

3. বিভিন্ন অ্যাপ্লিকেশনের জন্য উপাদান বিকল্প

অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর নির্ভর করে ট্রেটি একাধিক উচ্চ-পারফরম্যান্স উপকরণ থেকে তৈরি করা যেতে পারেঃ

3.1 সিন্টারড সিলিকন কার্বাইড (এসএসআইসি)

• অতি-নিম্ন পোরোসিটি

• উচ্চ তাপ পরিবাহিতা

• দুর্দান্ত ক্ষয় প্রতিরোধের

• অতি-পরিচ্ছন্ন সেমিকন্ডাক্টর এবং ভ্যাকুয়াম পরিবেশের জন্য আদর্শ

3.২ রিঅ্যাকশন-বন্ডেড সিলিকন কার্বাইড (আরবিএসআইসি)

• উষ্ণতা শক প্রতিরোধের চমৎকার

• ভাল যান্ত্রিক শক্তি

• ভর উৎপাদন জন্য খরচ কার্যকর

• সিন্টারিং ফার্নেস এবং এলইডি উৎপাদনের জন্য উপযুক্ত

3.3 অ্যালুমিনিয়াম সিরামিক

• ১৬০০°সি পর্যন্ত স্থিতিশীল

• সস্তা এবং বহুমুখী

• সাধারণ তাপীয় লোডিং এবং সিরামিক প্রক্রিয়াকরণের জন্য উপযুক্ত

3.4 উচ্চ-শক্তি ধাতু (অ্যালুমিনিয়াম / স্টেইনলেস স্টীল)

• ভাল মেশিনযোগ্যতা

• যান্ত্রিক সরঞ্জাম, অটোমেশন এবং হ্যান্ডলিংয়ের জন্য উপযুক্ত

• অ-তাপীয় বা মাঝারি তাপমাত্রার প্রক্রিয়াগুলির জন্য আদর্শ

নির্দিষ্ট পরিবেশগত অবস্থার অধীনে সর্বোচ্চ পারফরম্যান্স নিশ্চিত করার জন্য প্রতিটি উপাদান নির্বাচন করা হয়।

4প্রধান শিল্প অ্যাপ্লিকেশন

4.১ সেমিকন্ডাক্টর উৎপাদন

• সিভিডি এবং পিইসিভিডি সিস্টেমের জন্য ক্যারিয়ার ট্রে

• অক্সিডেশন এবং ডিফিউশন প্রক্রিয়ার জন্য সমর্থন প্ল্যাটফর্ম

• অ্যানিলিং এবং দ্রুত তাপীয় প্রক্রিয়াকরণ (আরটিপি) ধারক

• ওয়েফার হ্যান্ডলিং এবং অটোমেটেড ট্রান্সফার টুলিং

4.২ এলইডি এবং অপটোইলেকট্রনিক্স উৎপাদন

• সাফায়ার এবং সিআইসি ওয়েফার লোডিং ট্রে

• উচ্চ তাপমাত্রা স্তর প্রক্রিয়াকরণ বাহক

• স্থিতিশীল তাপীয় প্রোফাইলের প্রয়োজন ইপিট্যাক্সিয়াল সমর্থন প্ল্যাটফর্ম

4.৩ উন্নত উপাদান প্রক্রিয়াকরণ

• পাউডার ধাতুবিদ্যা এবং সিন্টারিং

• সিরামিক সাবস্ট্রেট ফায়ারিং

• উচ্চ তাপমাত্রার ভ্যাকুয়াম ফার্নেসের ট্রে

4.4 অটোমেশন এবং যথার্থ যন্ত্রপাতি

• ঘূর্ণমান ফিক্সচার ডিস্ক

• সমন্বয় বেস প্লেট

• সরঞ্জাম মাউন্ট ইন্টারফেস

• কাস্টমাইজড অটোমেটেড হ্যান্ডলিং ক্যারিয়ার

এর বহুমুখিতা তাপ এবং যান্ত্রিক প্রকৌশল উভয় পরিবেশের জন্য উপযুক্ত করে তোলে।

5. প্রধান সুবিধা

5.১ তাপীয় দক্ষতা

• গরমের অভিন্ন বিতরণ হটস্পটকে হ্রাস করে

• দ্রুত তাপীয় চক্রের জন্য উপযুক্ত

• উচ্চ তাপমাত্রা অপারেশন জন্য আদর্শ

5.২ কাঠামোগত স্থায়িত্ব

• যান্ত্রিক চাপের জন্য চমৎকার প্রতিরোধের

• লোড এবং তাপমাত্রা পরিবর্তনের অধীনে বিকৃতি বিরোধী

• দীর্ঘ অপারেটিং জীবনকাল রক্ষণাবেক্ষণ চক্রগুলি হ্রাস করে

5.৩ প্রক্রিয়া স্থিতিশীলতা

• সিআইসি বা সিরামিক ব্যবহারের সময় দূষণের ঝুঁকি কম

• ধ্রুবক মাত্রিক নির্ভুলতা উচ্চ পণ্য ফলন নিশ্চিত করে

• ভ্যাকুয়াম, ইনার্ট বা বায়ুমণ্ডলীয় অবস্থার সাথে সামঞ্জস্যপূর্ণ

5.4 কাস্টমাইজযোগ্যতা

• মাত্রা, বেধ, এবং স্লট জ্যামিতি কাস্টমাইজ করা যেতে পারে

• একাধিক উপকরণ উপলব্ধ

• কেন্দ্রীয় মাউন্ট ইন্টারফেস কাস্টমাইজ করা যাবে

• পৃষ্ঠের সমাপ্তি এবং চিহ্নিতকরণের বিকল্পগুলি সরবরাহ করা হয়

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1সিআইসি সিরামিক ট্রে কি?

একটি SiC সিরামিক ট্রে উচ্চ বিশুদ্ধতা সিলিকন কার্বাইড থেকে তৈরি একটি স্পষ্টতা বাহক, সমর্থন, লোডিং এবং অর্ধপরিবাহী, LED, অপটিক্যাল,এবং ভ্যাকুয়াম প্রক্রিয়ায় উৎপাদনএটি উচ্চ তাপমাত্রা, প্লাজমা এবং রাসায়নিক প্রক্রিয়াগুলির মতো কঠোর পরিবেশে ব্যতিক্রমী তাপ স্থিতিশীলতা, যান্ত্রিক শক্তি এবং বিকৃতি প্রতিরোধের প্রস্তাব দেয়।

2কোয়ার্টজ, গ্রাফাইট বা অ্যালুমিনিয়ামের তুলনায় সিআইসি ট্রে ব্যবহারের সুবিধা কী?

সিআইসি ট্রেগুলি বেশ কয়েকটি উচ্চতর পারফরম্যান্স সুবিধা প্রদান করেঃ

• উচ্চ তাপমাত্রা প্রতিরোধেরবিকৃতি ছাড়াই ১৬০০°১৮০০°সি পর্যন্ত

• চমৎকার তাপ পরিবাহিতা, অভিন্ন তাপ বিতরণ নিশ্চিত

• অসামান্য যান্ত্রিক শক্তি এবং অনমনীয়তা

• নিম্ন তাপীয় প্রসার, তাপীয় চক্রের সময় warpage প্রতিরোধ

• উচ্চ ক্ষয় প্রতিরোধেরপ্লাজমা গ্যাস এবং রাসায়নিক পদার্থ

• দীর্ঘায়ুক্রমাগত উচ্চ চাপ উৎপাদন অবস্থার অধীনে

3. সিআইসি সিরামিক ট্রেগুলি প্রধানত কোন অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়?

সিআইসি ট্রেগুলি ব্যাপকভাবে ব্যবহৃত হয়ঃ

• সেমিকন্ডাক্টর ওয়েফার হ্যান্ডলিং

• LPCVD, PECVD, MOCVD তাপীয় প্রক্রিয়াকরণ

• অ্যানিলিং, ডিফিউশন, অক্সিডেশন এবং ইপিট্যাক্সি প্রক্রিয়া

• সাফায়ার ওয়েফার/অপটিক্যাল সাবস্ট্র্যাট লোডিং

• উচ্চ ভ্যাকুয়াম এবং উচ্চ তাপমাত্রার পরিবেশ

• যথার্থ সিএমপি বা পোলিশিং ফিক্সচার প্ল্যাটফর্ম

• ফোটনিক্স এবং উন্নত প্যাকেজিং সরঞ্জাম

4সিআইসি ট্রে তাপীয় শক সহ্য করতে পারে?

হ্যাঁ, সিআইসি সিরামিকগুলি তাদের কম সিটিই এবং উচ্চ ভাঙ্গন দৃঢ়তার কারণে উত্তাপের শক প্রতিরোধের চমৎকার অফার করে।এটি উচ্চ তাপমাত্রা সাইক্লিং প্রক্রিয়া জন্য আদর্শ করে তোলে.
