বিস্তারিত তথ্য |
|||
| উপাদান: | ফিউজড সিলিকা (জেজিএস 1, জেজিএস 2, ইউভি-গ্রেড) | আকৃতির ধরন: | উপবৃত্তাকার, বহুভুজ, চাপ, পদক্ষেপ, খাঁজ |
|---|---|---|---|
| আকার সহনশীলতা: | ± 0.05 মিমি বা আরও ভাল (কাস্টমাইজযোগ্য) | বেধ পরিসীমা: | 0.5 মিমি - 10 মিমি (কাস্টমাইজযোগ্য) |
| পৃষ্ঠের রুক্ষতা: | <10 Å আরএমএস (কাস্টমাইজযোগ্য) | পৃষ্ঠ সমতলতা: | λ/10 @ 632.8 এনএম (কাস্টমাইজযোগ্য) |
| বিশেষভাবে তুলে ধরা: | অনিয়মিত ফিউজড সিলিকা প্লেট,অপটিক্যাল কোয়ার্টজ গ্লাস উইন্ডোজ,CNC মেশিনে তৈরি কোয়ার্টজ গ্লাস উইন্ডোজ |
||
পণ্যের বর্ণনা

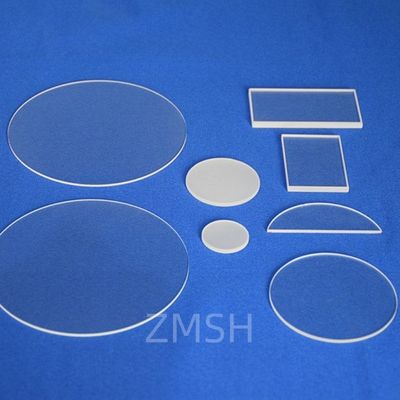

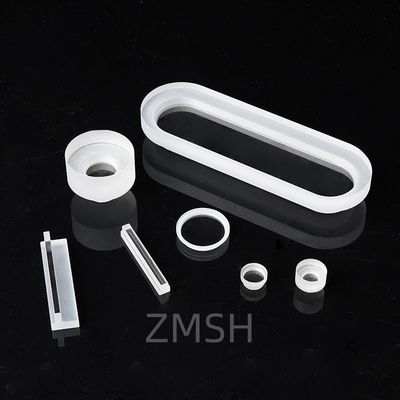

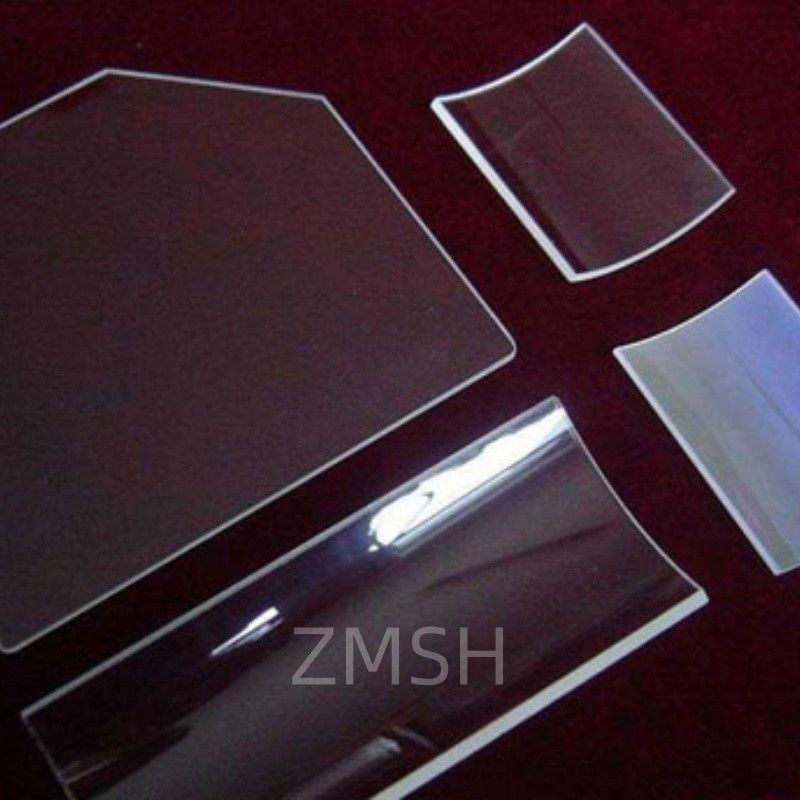

কোয়ার্টজ গ্লাস উইন্ডোজ CNC মেশিনে তৈরি অনিয়মিত ফিউজড সিলিকা প্লেট অপটিক্যাল এবং লেজার সিস্টেমের জন্য
সংক্ষিপ্ত বিবরণ
বিশেষায়িত যান্ত্রিক এবং অপটিক্যাল চাহিদা মেটাতে অনিয়মিত আকারে কাস্টমাইজড ফিউজড সিলিকা অপটিক্যাল উইন্ডো ডিজাইন করা হয়েছে। এই নন-স্ট্যান্ডার্ড আকারগুলি - আর্ক এবং ওভাল থেকে শুরু করে জটিল প্যাটার্ন পর্যন্ত যার মধ্যে ছিদ্র রয়েছে - এমন ডিভাইসগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে ইন্টিগ্রেশন নমনীয়তা, অপটিক্যাল স্বচ্ছতা এবং চরম পরিবেশগত প্রতিরোধ ক্ষমতা অত্যন্ত গুরুত্বপূর্ণ।
প্রিমিয়াম সিন্থেটিক কোয়ার্টজ গ্লাস থেকে তৈরি, এই উইন্ডোগুলি তাপীয় শক, UV অবক্ষয় এবং রাসায়নিক ক্ষয় থেকে ব্যতিক্রমী প্রতিরোধ ক্ষমতা প্রদান করে। তাদের বিস্তৃত বর্ণালী পরিসরে আলো প্রেরণ করার ক্ষমতা, সেইসাথে মাত্রিক নির্ভুলতা বজায় রাখা, তাদের প্রকৌশলী এবং ডিজাইনারদের জন্য আদর্শ পছন্দ করে তোলে যারা বিশেষ অপটিক্যাল অ্যাসেম্বলি তৈরি করছেন।
উৎপাদন প্রযুক্তি
স্ট্যান্ডার্ড অপটিক্সের থেকে ভিন্ন, অনিয়মিত আকারের উইন্ডোগুলির জন্য একটি বর্ধিত উৎপাদন প্রবাহ প্রয়োজন:
-
3D ডিজাইন ইন্টারপ্রিটেশন
গ্রাহকের ডিজাইন ফাইলগুলি অপটিক্যাল এবং কাঠামোগত সম্ভাব্যতা জন্য বিশ্লেষণ করা হয়। যান্ত্রিক অখণ্ডতা পরীক্ষার জন্য ফাইনাইট এলিমেন্ট বিশ্লেষণ প্রয়োগ করা যেতে পারে। -
নির্ভুল মেশিনিং
বেসিক আকার কাটার জন্য উচ্চ-গতির CNC রাউটার বা অতি-সূক্ষ্ম ওয়াটারজেট কাটার ব্যবহার করা হয়, যার মধ্যে অভ্যন্তরীণ ব্যাসার্ধ, স্লট এবং রিসেস অন্তর্ভুক্ত। -
এজ ফিনিশিং ও ডিবারিং
লেজার-সহায়তাযুক্ত ডিবারিং বা যান্ত্রিক স্যান্ডিং মাইক্রো-ফাটল দূর করে এবং নিরাপদ হ্যান্ডলিং এবং কোটিং আঠালোতার জন্য পৃষ্ঠ প্রস্তুত করে। -
অপটিক্যাল ফিনিশিং
অনিয়মিত পৃষ্ঠগুলিতে অভিন্নতা বজায় রাখতে এবং তরঙ্গায়িততা ও চাপ কমানোর জন্য বিশেষ পলিশিং প্যাড এবং স্লারি সূত্র ব্যবহার করা হয়। -
নিরীক্ষণ ও প্যাকেজিং
মাত্রিক গেজ, অপটিক্যাল ইন্টারফেরোমিটার এবং UV-VIS স্পেকট্রোমিটার উচ্চ-স্পেক সহনশীলতা মেনে চলা নিশ্চিত করে। প্রতিটি অংশ পরিষ্কার করা হয়, ফেনা বা সিল করা पाउচগুলিতে প্যাকেজ করা হয়।
সাধারণ প্রযুক্তিগত পরামিতি
| বৈশিষ্ট্য | স্পেসিফিকেশন |
|---|---|
| ট্রান্সমিশন বর্ণালী | 190–2700 nm |
| উপলব্ধ আকার | আর্ক সেগমেন্ট, অর্ধ-চাঁদ, স্লটেড, টেপার্ড |
| সর্বোচ্চ মাত্রা | 300 মিমি পর্যন্ত (কাস্টমাইজযোগ্য) |
| বেধ সহনশীলতা | ±0.03 মিমি সাধারণ |
| সারফেস গুণমান | 10-5 স্ক্র্যাচ-ডিগ (MIL-PRF স্ট্যান্ডার্ড) |
| চেমফার প্রকার | C0.2–C0.5 স্ট্যান্ডার্ড; অন্যান্য ঐচ্ছিক |
অ্যাপ্লিকেশন
-
বিশ্লেষণমূলক ও ল্যাব সরঞ্জাম
রমন বা FTIR যন্ত্রের জন্য অনিয়মিত হোল্ডারে অপটিক্যাল পাথ সমর্থন করে। -
মেডিকেল ইমেজিং
পরwearable বা ইমপ্ল্যান্টেবল ডায়াগনস্টিক মডিউলের জন্য হাউজিং উইন্ডো হিসাবে কাজ করে। -
ফোটোনিক্স প্রোটোটাইপ
কম্প্যাক্ট এবং নন-রেকটিলিনিয়ার অ্যাপারচার প্রয়োজন এমন পরীক্ষামূলক সেটআপে ব্যবহৃত হয়। -
লেজার ডায়োড ও ফাইবার কাপলার
বিম অ্যালাইনমেন্ট এবং হাউজিং ফিট অপটিমাইজ করার জন্য আকৃতির আউটপুট উইন্ডো সরবরাহ করে। -
ভ্যাকুয়াম প্রযুক্তি
অপ্রতিসম বা বাঁকা ভ্যাকুয়াম এনক্লোজারে লিক-প্রুফ অপটিক্যাল পোর্ট হিসেবে কাজ করে।
FAQ
প্রশ্ন ১: কোয়ার্টজ ছাড়াও আর কি কি উপকরণ পাওয়া যায়?
A: যদিও ফিউজড সিলিকা সবচেয়ে সাধারণ, কিছু আকার বা বাজেটের জন্য বোরোসিলিকেট বা নীলকান্তমণি সরবরাহ করা যেতে পারে।
প্রশ্ন ২: আমি কি বাঁকা পৃষ্ঠের উপর অ্যান্টি-রিফ্লেক্টিভ কোটিং পেতে পারি?
A: হ্যাঁ। মাল্টি-অ্যাক্সিস ডিপোজিশন সিস্টেম ব্যবহার করে কনফর্মাল AR কোটিং পাওয়া যায়।
প্রশ্ন ৩: এই পণ্যগুলি কি কম পরিমাণে পাওয়া যায়?
A: আমরা প্রোটোটাইপ এবং ব্যাপক উৎপাদন উভয়কেই সমর্থন করি। R&D-এর জন্য MOQ 1 পিস থেকে শুরু হতে পারে।
প্রশ্ন ৪: অনিয়মিত অংশের জন্য লিড টাইম কত?
A: জটিলতা, ফিনিশিং এবং কোটিং প্রয়োজনীয়তার উপর নির্ভর করে সাধারণত ২–৪ সপ্তাহ।
প্রশ্ন ৫: আমি কিভাবে একটি কাস্টম ডিজাইন জমা দেব?
A: কেবল আপনার প্রযুক্তিগত অঙ্কন (2D বা 3D ফরম্যাট) এবং অ্যাপ্লিকেশন নোট পাঠান। আমরা উৎপাদনযোগ্যতা পরামর্শ এবং একটি উদ্ধৃতি দিয়ে প্রতিক্রিয়া জানাব।
