বিস্তারিত তথ্য |
|||
| Material: | Fused silica (JGS1, JGS2, UV-grade) | আকৃতির ধরন: | উপবৃত্তাকার, বহুভুজ, চাপ, পদক্ষেপ, খাঁজ |
|---|---|---|---|
| আকার সহনশীলতা: | ± 0.05 মিমি বা আরও ভাল (কাস্টমাইজযোগ্য) | বেধ পরিসীমা: | 0.5 মিমি - 10 মিমি (কাস্টমাইজযোগ্য) |
| পৃষ্ঠের রুক্ষতা: | <10 Å আরএমএস (কাস্টমাইজযোগ্য) | পৃষ্ঠ সমতলতা: | λ/10 @ 632.8 এনএম (কাস্টমাইজযোগ্য) |
পণ্যের বর্ণনা

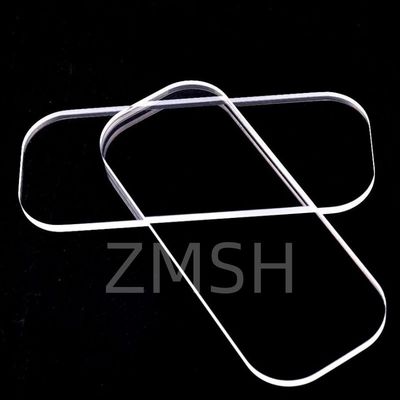

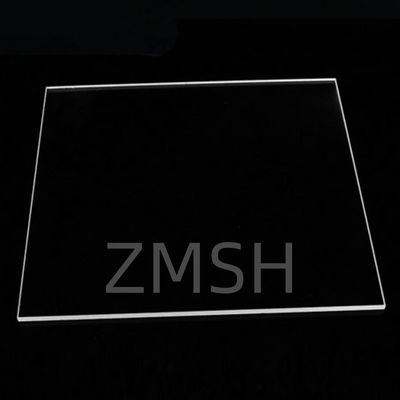

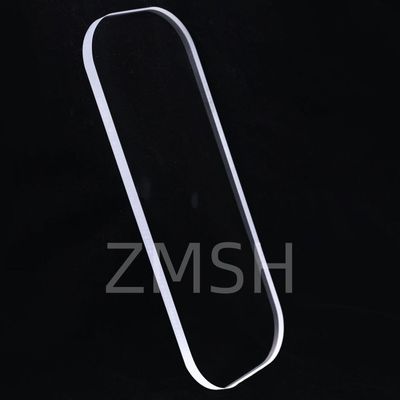

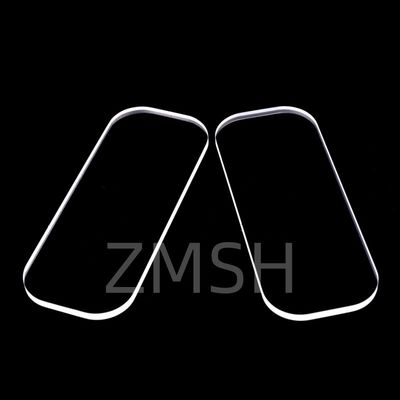

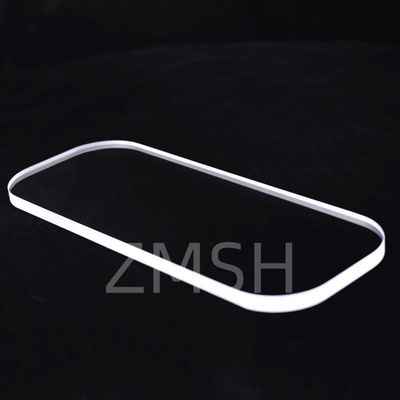

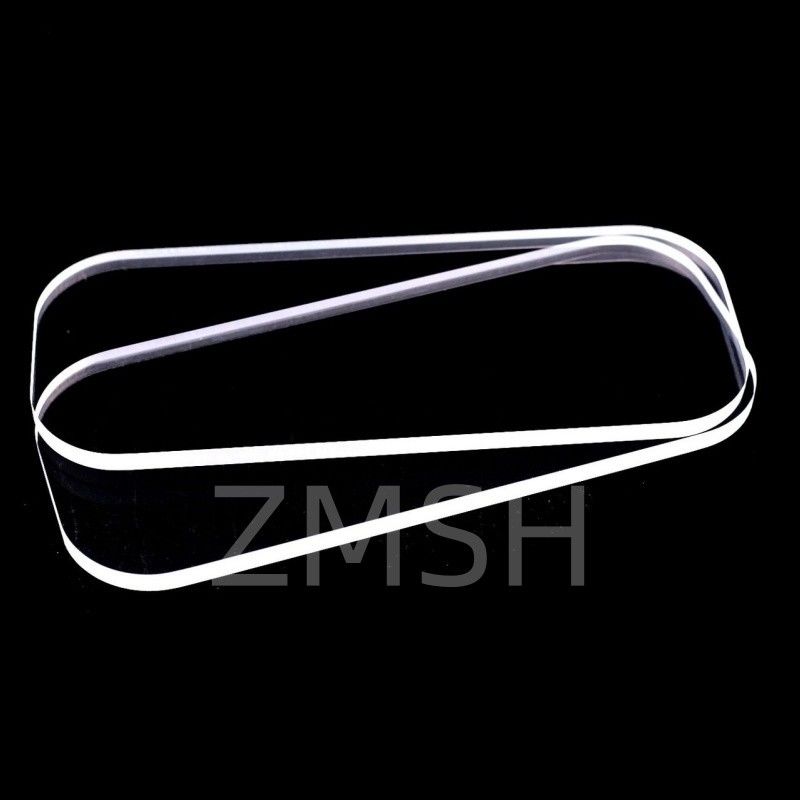

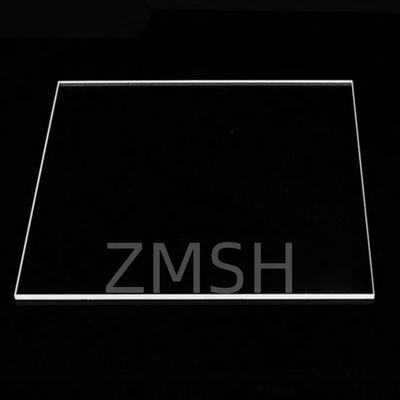

কোয়ার্টজ গ্লাস উইন্ডো∙ ইউভি ফিউজড সিলিকা অপটিক্যাল ভিউপোর্ট∙ কাস্টমাইজড সাইজ ও লেপ উপলব্ধ
সংক্ষিপ্ত বিবরণ
কোয়ার্টজ গ্লাস উইন্ডোজ, যা ফিউজড সিলিকা উইন্ডোজ বা কোয়ার্টজ অপটিক্যাল উইন্ডোজ নামেও পরিচিত, উচ্চ বিশুদ্ধ সিলিকন ডাই অক্সাইড (SiO2) থেকে তৈরি সুনির্দিষ্ট সমতল উপাদান। এগুলি অপটিক্যাল,শিল্প, এবং তাদের অসামান্য তাপীয় স্থিতিশীলতা, উচ্চ UV থেকে IR ট্রান্সমিশন, কম তাপীয় সম্প্রসারণ, এবং চমৎকার রাসায়নিক প্রতিরোধের কারণে বৈজ্ঞানিক অ্যাপ্লিকেশন।
প্রয়োজনীয় ইউভি / ভিআইএস / আইআর ট্রান্সমিশন, অভ্যন্তরীণ ত্রুটি এবং বিশুদ্ধতার উপর নির্ভর করে কোয়ার্টজ উইন্ডোজ বিভিন্ন গ্রেডে পাওয়া যায় √ যেমন JGS1, JGS2, এবং JGS3 চীনে √।এই উইন্ডোগুলি প্রায়ই ভিউপোর্ট হিসাবে ব্যবহৃত হয়, প্রতিরক্ষামূলক কভার, বা উচ্চ চাহিদা পরিবেশ যেমন ভ্যাকুয়াম চেম্বার, লেজার সিস্টেম, এবং বিশ্লেষণ উপকরণ মধ্যে অপটিক্যাল সংক্রমণ মাধ্যম।
উৎপাদন নীতি
কোয়ার্টজ গ্লাস উইন্ডোজ উত্পাদন প্রক্রিয়া প্রধানত নিম্নলিখিত পদক্ষেপ জড়িতঃ
-
কাঁচামাল প্রস্তুতি
উচ্চ বিশুদ্ধতা সিলিকা (প্রায়শই > 99.99%) প্রস্তুত করা হয়, সাধারণত প্রাকৃতিক কোয়ার্টজ পাউডার বা সিন্থেটিকভাবে প্রাপ্ত সিলিকন টেট্রাক্লোরাইড (SiCl4) গ্যাসের আকারে। -
গলন প্রক্রিয়া
নিম্নলিখিত পদ্ধতির একটি ব্যবহার করে কাঁচামাল গলানো হয়ঃ-
ফ্লেম ফিউশন(সিন্থেটিক কোয়ার্টজের জন্য): একটি রাসায়নিক বাষ্প জমা (সিভিডি) পদ্ধতি যেখানে সিলিকন যৌগগুলি একটি শিখা মধ্যে অক্সিডাইজ করা হয় এবং SiO2 হিসাবে জমা হয়।
-
বৈদ্যুতিক ফিউশন(প্রাকৃতিক কোয়ার্টজের জন্য): প্রাকৃতিক কোয়ার্টজ বালি একটি উচ্চ তাপমাত্রার বৈদ্যুতিক চুলায় গলে যায়।
-
-
ফাঁকা আকৃতি
গলিত কোয়ার্টজকে ব্লক বা প্লেটে রূপ দেওয়া হয় এবং তারপর অভ্যন্তরীণ চাপ দূর করার জন্য অ্যানিল করা হয়। -
কাটা এবং মিলিং
গ্লাসের ফাঁকা অংশগুলি হীরা সিগারেট বা সিএনসি সরঞ্জাম ব্যবহার করে নির্দিষ্ট আকার এবং আকারের মধ্যে কাটা হয়। -
পলিশিং
উচ্চ পৃষ্ঠের সমতা, সমান্তরালতা এবং কম পৃষ্ঠের রুক্ষতা অর্জনের জন্য অপটিক্যাল-গ্রেড পৃষ্ঠগুলি দ্বি-পার্শ্বযুক্ত পলিশিং বা নির্ভুলতা ল্যাপিংয়ের মাধ্যমে অর্জন করা হয়। -
পরিষ্কার ও পরিদর্শন
চূড়ান্ত পরিস্কারকরণ অতিস্বনক বা রাসায়নিক স্নান ব্যবহার করে সম্পন্ন করা হয়, তারপরে ট্রান্সমিশন এবং কসমেটিক স্পেসিফিকেশন পূরণের জন্য চাক্ষুষ এবং বর্ণনাকারী পরিদর্শন করা হয়।
অ্যাপ্লিকেশন
কোয়ার্টজ গ্লাস উইন্ডোজ অনেক উচ্চ কার্যকারিতা অ্যাপ্লিকেশন অপরিহার্যঃ
-
লেজার সিস্টেম
উচ্চ ক্ষতির থ্রেশহোল্ড এবং তাপ স্থিতিশীলতার কারণে আউটপুট ক্যাপলার বা প্রতিরক্ষামূলক উইন্ডো হিসাবে ব্যবহৃত হয়। -
সেমিকন্ডাক্টর প্রসেসিং
রাসায়নিক ক্ষয় এবং তাপীয় শকগুলির জন্য তাদের চমৎকার প্রতিরোধের কারণে প্লাজমা ইটচিং, আয়ন ইমপ্লান্টেশন এবং সিভিডি চেম্বারগুলিতে ভিউপোর্ট হিসাবে কাজ করে। -
ইউভি স্টেরিলাইজেশন এবং ডিসইনফেকশন
কোয়ার্টজ উইন্ডোজ ইউভি-সি আলোর জন্য স্বচ্ছ, যা তাদের জীবাণুমুক্তকরণ সিস্টেমে ইউভি ল্যাম্পের জন্য আদর্শ কভার করে তোলে। -
বৈজ্ঞানিক যন্ত্রপাতি
স্পেকট্রোস্কোপি, টেলিস্কোপ এবং ফোটনিক্স সরঞ্জামগুলিতে ব্যবহৃত হয় যেখানে উচ্চ অপটিক্যাল স্পষ্টতা এবং কম শোষণ অপরিহার্য। -
এয়ারস্পেস এবং প্রতিরক্ষা
কঠোর পরিবেশগত অবস্থার মধ্যে বিকিরণ প্রতিরোধের এবং স্থিতিশীলতা প্রদান। -
চিকিৎসা ও বিশ্লেষণমূলক যন্ত্রপাতি
ইউভি/ভিআইএস বিশ্লেষণের জন্য ইমেজিং সিস্টেম এবং ফ্লো সেলগুলির সংবেদনশীল অপটিক্স রক্ষা করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: JGS1, JGS2, এবং JGS3 কোয়ার্টজ গ্লাসের মধ্যে পার্থক্য কী?
উঃ
-
JGS1: ইউভি-গ্রেড ফিউজড সিলিকা ১৮৫-২৫০০ এনএম থেকে উচ্চ প্রবাহের সাথে; ইউভি অপটিক্সের জন্য উপযুক্ত।
-
JGS2: স্ট্যান্ডার্ড অপটিক্যাল কোয়ার্টজ 220 ′′ 2500 এনএম; সাধারণ অপটিক্সে সাধারণত ব্যবহৃত হয়।
-
JGS3: ইনফ্রারেড গ্রেড কোয়ার্টজ প্রধানত দৃশ্যমান থেকে কাছাকাছি-আইআর পরিসরে সংক্রমণ সহ; সীমিত ইউভি প্রতিক্রিয়া।
প্রশ্ন ২: কোয়ার্টজ উইন্ডোজ উচ্চ তাপমাত্রা সহ্য করতে পারে?
উঃহ্যাঁ, গলিত কোয়ার্টজ ১১০০ ডিগ্রি সেলসিয়াস পর্যন্ত অবিচ্ছিন্নভাবে কাজ করতে পারে এবং তা ছাড়াও স্বল্পমেয়াদী এক্সপোজার সহ্য করতে পারে, যা উচ্চ তাপমাত্রার পরিবেশে এটিকে আদর্শ করে তোলে।
প্রশ্ন 3: কোয়ার্টজ উইন্ডোজ ভ্যাকুয়াম অ্যাপ্লিকেশনের জন্য উপযুক্ত?
উঃকোয়ার্টজ খুব কম গ্যাস নিঃসরণ করে এবং ভ্যাকুয়াম এবং তাপীয় চক্রের অধীনে কাঠামোগত অখণ্ডতা বজায় রাখে, যা এটিকে ইউএইচভি (অতি উচ্চ ভ্যাকুয়াম) ভিউপোর্টগুলির জন্য আদর্শ করে তোলে।
প্রশ্ন ৪ঃ কোন উপরিভাগের ফিনিস পাওয়া যায়?
উঃউইন্ডোজগুলি সাধারণত <10 Å RMS এর পৃষ্ঠের রুক্ষতা পর্যন্ত পোলিশ করা হয়। অনুরোধের ভিত্তিতে সমতলতা λ/10 বা আরও ভাল হতে পারে।
প্রশ্ন ৫: কোয়ার্টজ উইন্ডোগুলি বোরোসিলিক্যাট এর মতো অন্যান্য কাঁচের উপাদানগুলির সাথে তুলনা করে?
উঃকোয়ার্টজ গ্লাস ইউভি ট্রান্সমিশন, তাপ প্রতিরোধের এবং রাসায়নিক স্থায়িত্বের ক্ষেত্রে বোরোসিলিক্যাটকে ছাড়িয়ে যায়, তবে উচ্চ বিশুদ্ধতা এবং প্রক্রিয়াজাতকরণের জটিলতার কারণে এটি বেশি ব্যয়বহুল।
প্রশ্ন 6: কোয়ার্টজ উইন্ডোগুলি কাস্টমাইজ করা যায়?
উঃহ্যাঁ. তারা আকার, বেধ, লেপ (এআর, এইচআর, ইত্যাদি) এবং আকৃতি (বৃত্তাকার, বর্গক্ষেত্র, উপবৃত্তাকার) অনুযায়ী কাস্টমাইজ করা যেতে পারে, নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা উপর নির্ভর করে।
